Hier in diesem Artikel betrachten wir die erste Generation Peugeot 508, von 2010 bis 2018. produziert, werden Sie Sicherungskasten Diagramme von finden Peugeot 508 (2011, 2012, 2013, 2014, 2015, 2016, 2017) , Informationen über die Positionieren Sie die Sicherungsfelder im Fahrzeug und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Peugeot 508 2011-2017
Die Sicherungen des Zigarettenanzünders (Steckdose) im Peugeot 508 sind die Sicherungen F13 (vorderer Zigarettenanzünder), F14 (vordere 12-V-Buchse) im Sicherungskasten Nr. 1 der Instrumententafel und die Sicherungen F3 (12-V-Buchse für die Rücksitze), F4 (12-V-Buchse im Kofferraum) im Sicherungskasten Nr. 2 der Instrumententafel.
Sicherungskästen im Armaturenbrett

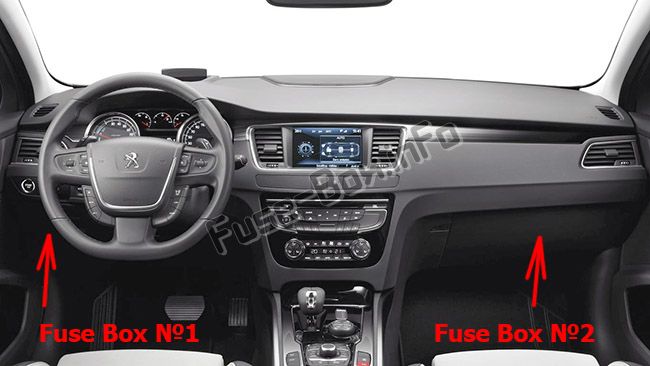

Fahrzeuge mit Linkslenkung:

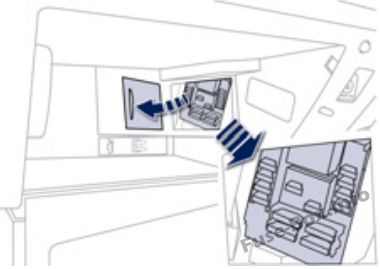

Der Sicherungskasten 1 befindet sich im unteren Armaturenbrett (linke Seite).
Öffnen Sie die Klappverkleidung und üben Sie dann eine leichte Kraft aus, um die Anschläge zu umgehen.

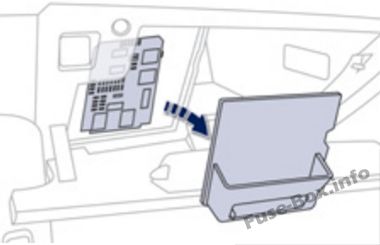

Der Sicherungskasten 2 befindet sich im Handschuhfach (rechts).

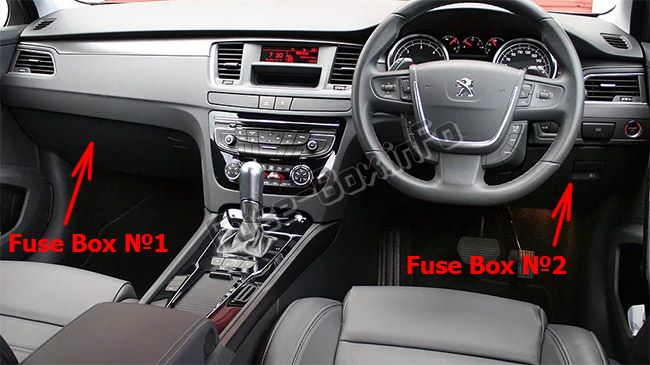

Fahrzeuge mit Rechtslenkung:
Der Sicherungskasten 1 befindet sich im Handschuhfach (linke Seite)
Der Sicherungskasten 2 befindet sich im unteren Armaturenbrett (rechts)
Motorraum

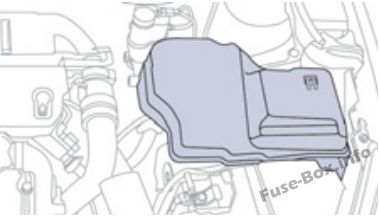

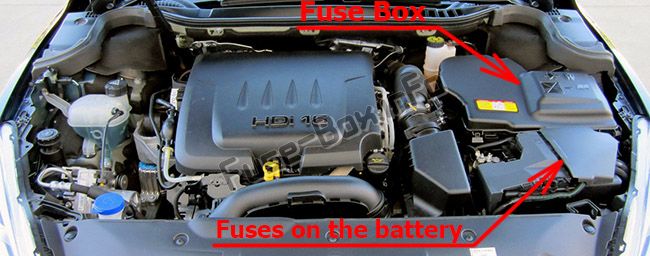

Es befindet sich im Motorraum in der Nähe der Batterie.
Sicherungskasten

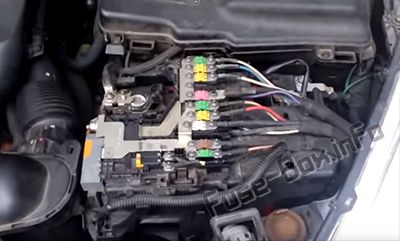

Sicherungen an der Batterie
2011, 2012, 2013, 2014

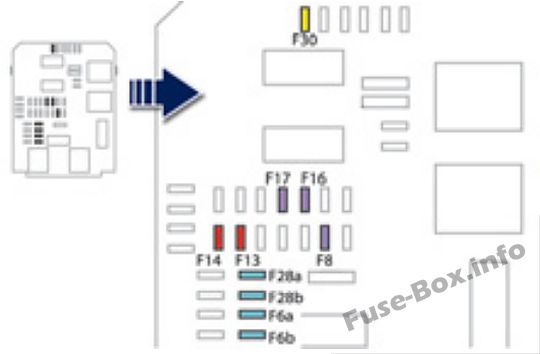

Dashboard Sicherungskasten 1 (links)
ad vertisements
Zuordnung der Sicherungen im Dashboard-Sicherungskasten 1 (2011-2014)
| Sicherung Nr | Bewertung (A) | Funktionen |
|---|---|---|
| F6 A oder B. | 15 | Audiosystem. |
| F8 | 3 | Alarm. |
| F13 | 10 | Zigarrenfeuerzeug vorne. |
| F14 | 10 | Front 12 V Steckdose. |
| F 16 | 3 | Innenleuchte hinten, Kartenleselampen hinten. |
| F17 | 3 | Innenleuchte, Innenspiegel. |
| F28 A oder B. | 15 | Audiosystem. |
| F30 | 20 | Heckscheibenwischer. |
| F32 | 10 | Audio-Verstärker. |

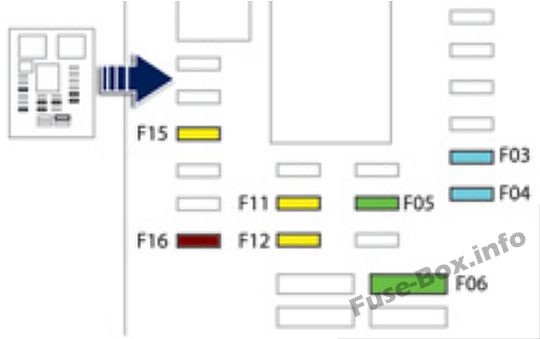

Dashboard Sicherungskasten 2 (rechts)
Zuordnung der Sicherungen im Dashboard-Sicherungskasten 2 (2011-2014)
| Sicherung Nr | Bewertung (A) | Funktionen |
|---|---|---|
| F3 | 15 | Elektrische Fensterscheibe des Fahrers, 12-V-Steckdose für die Rücksitze. |
| F4 | 15 | 12 V Steckdose im Kofferraum. |
| F5 | 30 | One-Touch-Heckscheibe. |
| F6 | 30 | One-Touch-Frontscheibe. |
| F11 | 20 | Anhängereinheit. |
| F12 | 20 | Audio-Verstärker. |
| F15 | 20 | Panorama-Schiebedach-Jalousie (SW). |
| F 16 | 5 | Elektrische Fensterschalttafel des Fahrers. |
ad vertisements
Motorraum

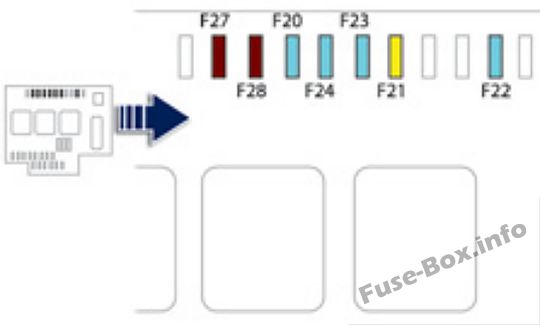

Zuordnung der Sicherungen im Sicherungskasten des Motorraums (2011-2014)
| Sicherung Nr | Bewertung (A) | Funktionen |
|---|---|---|
| F20 | 15 | Screenwash-Pumpe vorne / hinten. |
| F21 | 20 | Scheinwerferwaschpumpe. |
| F22 | 15 | Horn. |
| F23 | 15 | Rechter Fernlichtscheinwerfer. |
| F24 | 15 | Scheinwerfer für Fernlicht links. |
| F27 | 5 | Linke Lampenmaske. |
| F28 | 5 | Rechte Lampenmaske. |
2016, 2017
ad vertisements
Dashboard Sicherungskasten 1 (links)
Zuordnung der Sicherungen im Dashboard-Sicherungskasten 1 (2016, 2017)
| Sicherung Nr | Bewertung (A) | Funktionen |
|---|---|---|
| F6 A oder B. | 15 | Audiosystem. |
| F8 | 3 | Alarm. |
| F13 | 10 | Zigarrenfeuerzeug vorne. |
| F14 | 10 | Front 12 V Steckdose. |
| F 16 | 3 | Innenleuchte hinten, Kartenleselampen hinten. |
| F17 | 3 | Innenleuchte, Innenspiegel. |
| F28 A oder B. | 15 | Audiosystem. |
| F30 | 20 | Heckscheibenwischer. |
| F32 | 10 | Audio-Verstärker. |
Dashboard Sicherungskasten 2 (rechts)
Zuordnung der Sicherungen im Dashboard-Sicherungskasten 2 (2016, 2017)
| Sicherung Nr | Bewertung (A) | Funktionen |
|---|---|---|
| F3 | 15 | Elektrische Fensterscheibe des Fahrers, 12-V-Steckdose für die Rücksitze. |
| F4 | 15 | 12 V Steckdose im Kofferraum. |
| F5 | 30 | One-Touch-Heckscheibe. |
| F6 | 30 | One-Touch-Frontscheibe. |
| F11 | 20 | Anhängereinheit. |
| F12 | 20 | Audio-Verstärker. |
| F15 | 20 | Panorama-Schiebedach-Jalousie (SW und Nicht-Hybrid-RXH). |
| F 16 | 5 | Elektrische Fensterschalttafel des Fahrers. |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum Sicherungskasten (2016, 2017)
| Sicherung Nr | Bewertung (A) | Funktionen |
|---|---|---|
| F20 | 15 | Screenwash-Pumpe vorne / hinten. |
| F21 | 20 | Scheinwerferwaschpumpe. |
| F22 | 15 | Horn. |
| F23 | 13 | Rechter Fernlichtscheinwerfer. |
| F24 | 15 | Scheinwerfer für Fernlicht links. |
