Hier finden Sie die Sicherungskasten-Belegung für den Citroën C3 Picasso der Baujahre 2009 bis 2016. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsbelegung Citroën C3 Picasso 2009-2016
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Citroën C3 Picasso?
- Was zeigt die Sicherungsbelegung?
- Weitere Citroën Sicherungskasten-Belegungen
Sicherungsbelegung Citroën C3 Picasso 2009-2016
Die Sicherung des Zigarettenanzünders (Steckdose) im Citroen C3 Picasso ist die Sicherung F9 im Sicherungskasten der Instrumententafel.
Position des Sicherungskastens

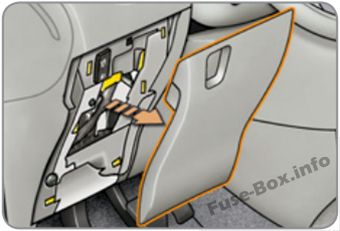

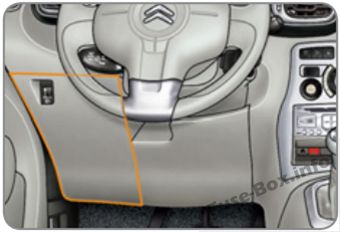

Fahrzeuge mit Linkslenkung: Der Sicherungskasten befindet sich im unteren Armaturenbrett (linke Seite).

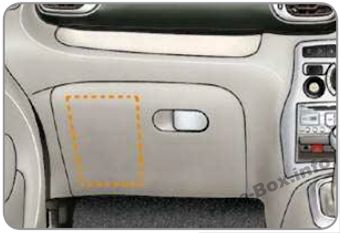

Fahrzeuge mit Rechtslenkung: Der Sicherungskasten befindet sich im Handschuhfach.
ad vertisements
Sicherungsdiagramm

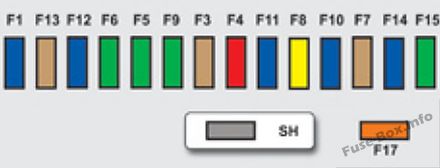

Zuordnung der Sicherungen im Feld Dashboard-Sicherung
| Nr | Bewertung | Funktionen |
|---|---|---|
| F1 | 15 A. | Heckscheibenwischer. |
| F2 | – – | Nicht benutzt. |
| F3 | 5 A. | Steuergerät für Airbags und Gurtstraffer. |
| F4 | 10 A | Lenkradwinkelsensor, Klimaanlage, Kupplungsschalter, Partikelfilterpumpe, Diagnosebuchse, Luftmengenmesser. |
| F5 | 30 A. | Elektrische Fensterschalttafel, elektrische Fensterhebersteuerung des Beifahrers, elektrischer Frontfenstermotor. |
| F6 | 30 A. | Elektrischer Fenstermotor hinten und elektrischer Fenstermotor des Fahrers. |
| F7 | 5 A. | Mit freundlicher Genehmigung und vordere Kartenleselampen, Handschuhfachbeleuchtung, Taschenlampe, hintere Leselampen. |
| F8 | 20 A. | Multifunktionsbildschirm, Audiosystem, Navigationsradio. |
| F9 | 30 A. | Audiosystem (Aftermarket), 12-V-Buchse. |
| F10 | 15 A. | Lenkradsteuerung. |
| F11 | 15 A. | Zündung, Diagnosebuchse. |
| F12 | 15 A. | Regen- / Sonnenscheinsensor, Anhängerrelais. |
| F13 | 5 A. | Hauptstoppschalter, Motorrelaiseinheit. |
| F14 | 15 A. | Steuergerät für Einparkhilfe, Warnleuchte für Sicherheitsgurt gelöst, Airbag-Steuergerät, Instrumententafel, Klimaanlage, USB-Box. |
| F15 | 30 A. | Verriegeln. |
| F 16 | – – | Nicht benutzt. |
| F17 | 40 A. | Heckscheibe und Außenspiegel entfeuchten / abtauen. |
| Sch | – – | PARC Shunt. |

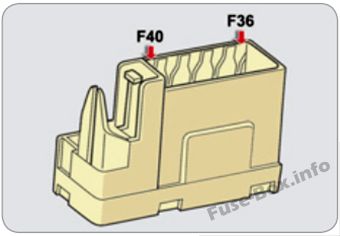

| FH36 | 5 A. | Anhänger Relaiseinheit. |
| FH37 | 15 A. | Anhängerzubehör Steckdosenversorgung. |
| FH38 | 20 A. | Aftermarket-Navigation. |
| FH39 | 20 A. | Beheizte Sitze (außer RHD) |
| FH40 | 30 A. | Anhänger Relaiseinheit. |
Position des Sicherungskastens

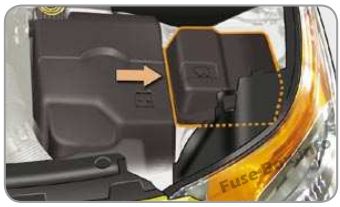

Es befindet sich im Motorraum in der Nähe der Batterie (linke Seite).
ad vertisements
Sicherungsdiagramm

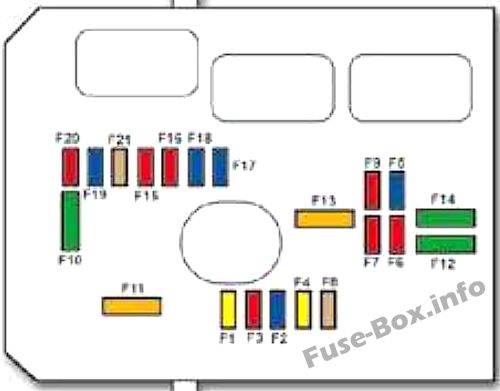

Zuordnung der Sicherungen im Motorraum
| Nr | Bewertung | Funktionen |
|---|---|---|
| F1 | 20 A. | Versorgung des Motorsteuergeräts, Steuerung des Kühlgebläses, Multifunktions-Hauptrelais für die Motorsteuerung. |
| F2 | 15 A. | Horn. |
| F3 | 10 A | Waschtuch vorne / hinten. |
| F4 | 20 A. | Tagfahrleuchten. |
| F5 | 15 A. | Dieselheizung (Dieselmotor), Kraftstoffpumpe (Benzinmotor) |
| F6 | 10 A | ABS / ESP-Steuergerät, ABS / ESP-Trennrelais, sekundärer Stoppschalter. |
| F7 | 10 A | Elektrische Servolenkung. |
| F8 | 25 A. | Anlassersteuerung. |
| F9 | 10 A | Schalt- und Schutzeinheit (Diesel). |
| F10 | 30 A. | Einspritzpumpenventil des Dieselmotors, Einspritzdüsen und Zündspulen (Benzinmotor). |
| F11 | 40 A. | Klimaanlage Lüfter. |
| F12 | 30 A. | Scheibenwischer langsame / schnelle Geschwindigkeit. |
| F13 | 40 A. | Eingebaute Systemschnittstellenversorgung (Zündung positiv). |
| F14 | 30 A. | Valvetronic Versorgung (Benzin). |
| F15 | 10 A | Rechter Fernlichtscheinwerfer. |
| F 16 | 10 A | Scheinwerfer des linken Fernlichts. |
| F17 | 15 A. | Abblendlicht links. |
| F18 | 15 A. | Abblendlicht rechts. |
| F19 | 15 A. | Multifunktionale Motormanagementversorgung (Benzinmotor), Luftkühlungs-Elektroventile (Diesel). |
| F20 | 10 A | Multifunktionale Motormanagementversorgung (Benzinmotor), Turbodruckregelungs-Elektroventil (Diesel), Motorkühlmittelstandsensor (Diesel). |
| F21 | 5 A. | Steuerversorgung für Lüfterbaugruppe, APC-, ABS-ESP-Relais. |
| MF1 * | 60 A. | Lüfterbaugruppe. |
| MF2 * | 30 A. | ABS / ESP-Steuergerät. |
| MF3 * | 30 A. | ABS / ESP-Steuergerät. |
| MF4 * | 60 A. | Versorgung mit integrierter Systemschnittstelle (BSI). |
| MF5 * | 60 A. | Versorgung mit integrierter Systemschnittstelle (BSI). |
| MF6 * | – – | Nicht benutzt. |
| MF7 * | – – | Fahrgastraum Sicherungskasten. |
| MF8 * | – – | Nicht benutzt. |
| * Die Maxi-Sicherungen bieten zusätzlichen Schutz für die elektrischen Systeme. Alle Arbeiten an den Maxi-Sicherungen müssen von einem CITROËN-Händler oder einer qualifizierten Werkstatt durchgeführt werden. |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Citroën C3 Picasso?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
