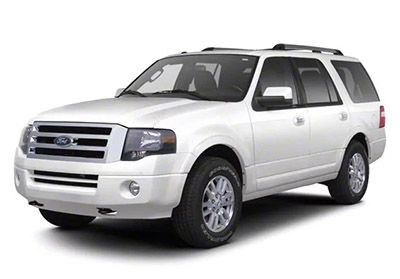

In diesem Artikel betrachten wir den Ford Expedition der dritten Generation (U324) vor einem Facelift, produziert von 2007 bis 2014. Hier finden Sie Sicherungskastendiagramme von Ford Expedition 2007, 2008, 2009, 2010, 2011, 2012, 2013 und 2014 , informieren Sie sich über die Lage der Sicherungstafeln im Fahrzeug und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung) und Relais.
der Inhalt
Sicherungsanordnung Ford Expedition 2007-2014
Die Sicherungen für den Zigarettenanzünder ( Steckdose) im Ford Expedition sind die Sicherungen №10 (Steckdose hinten), №41 (Steckdose IP/Konsole), №51 (Ladesteckdose) und №52 (Zigarettenanzünder) im Motor Sicherungskasten (2007-2008). Seit 2009 – Sicherungen №65 (Zusatzsteckdose (Instrumententafel)), №66 (Zusatzsteckdose (Rückseite der Mittelkonsole)), №71 (Zusatzsteckdose/Zigarrenanzünder) und 72 (Zusatzsteckdose (rechts hinten .) Seitenverkleidung)) im Sicherungskasten Motorraum.
Lage des Sicherungskastens

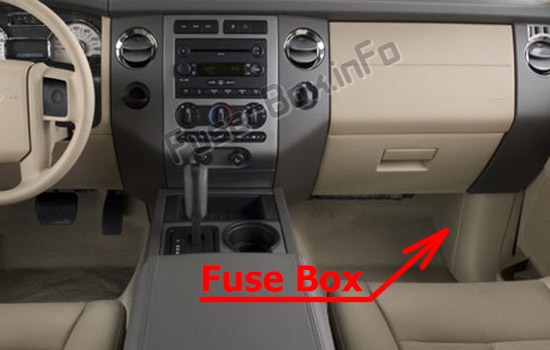

Passagierabteil
Die Sicherungstafel befindet sich unter der rechten Seite der Instrumententafel hinter der Abdeckung.

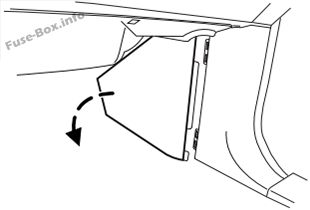

Um die Verkleidung für den Zugang zum Sicherungskasten zu entfernen, ziehen Sie die Verkleidung zu sich heran, schwenken Sie sie seitlich weg und nehmen Sie sie ab.
Um es wieder zu installieren, richten Sie die Laschen mit den Rillen auf der Platte aus und drücken Sie sie dann zu.
Um die Abdeckung des Sicherungskastens zu entfernen, drücken Sie die Laschen auf beiden Seiten der Abdeckung ein und ziehen Sie die Abdeckung dann ab.
Um die Abdeckung des Sicherungskastens wieder anzubringen, setzen Sie den oberen Teil der Abdeckung auf die Sicherungstafel und drücken Sie dann auf den unteren Teil der Abdeckung, bis sie hörbar einrastet. Ziehen Sie vorsichtig an der Abdeckung, um sicherzustellen, dass sie richtig sitzt.

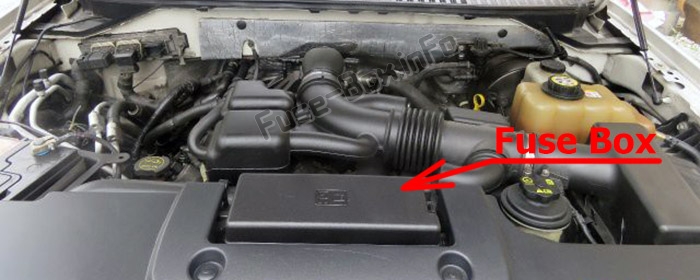

Motorraum
Der Stromverteiler befindet sich im Motorraum.
Sicherungskastendiagramme
ad vertisements
2007, 2008

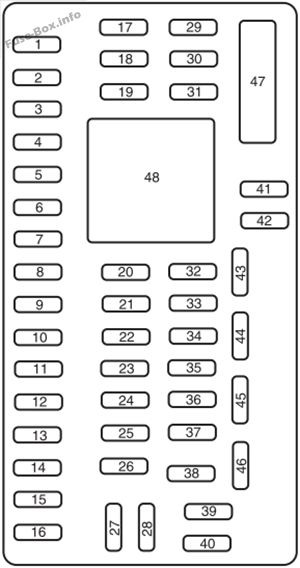

Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2007, 2008)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 30A | Intelligentes Fenster #1 |
| 2 | 15A | Fahrerseitenmodul, CHMSL-Bremse ein/aus |
| 3 | 15A | FES |
| 4 | 30A | Intelligentes Fenster #2 |
| 5 | 10 A | Tastaturbeleuchtung, Sitzfreigabe 3. Reihe, Brake Shift Interlock (BSI), SPDJB, TPMS-Initiatoren |
| 6 | 20A | Blinker |
| 7 | 10 A | Abblendlicht (links) |
| 8 | 10 A | Abblendlicht (rechts) |
| 9 | 15A | Innenbeleuchtung |
| 10 | 15A | Hintergrundbeleuchtung, Cargo-Lampen, Puddle-Lampen |
| 11 | 10 A | 4×4 |
| 12 | 7,5A | Schalter für elektrisch verstellbare Spiegel, Memory-Speicher auf der Fahrerseite, Relaismotor für elektrisch anklappbare Spiegel Fahrerseite |
| 13 | 7,5A | Elektrischer Klappspiegelmotor, digitale Signalverarbeitung (DSP) |
| 14 | 10 A | Elektrisches Heckklappenmodul – Keep-Alive-Power |
| fünfzehn | 10 A | Klimakontrolle |
| 16 | 15A | Elektronische Feststellbremse lösen |
| 17 | 20A | Alle Motorschlösser, Heckklappenentriegelung, Liftglass-Entriegelung |
| 18 | 20A | Nicht verwendet (Ersatz) |
| 19 | 25A | Heckscheibenwischer |
| 20 | 15A | Einstellbare Pedale, Datalink |
| 21 | 15A | Nebelscheinwerfer |
| 22 | 15A | Parkleuchten Relais |
| 23 | 15A | Fernlicht Scheinwerfer |
| 24 | 20A | Hupenrelais |
| 25 | 10 A | Bedarfslampen |
| 26 | 10 A | Kombiinstrument |
| 27 | 20A | Zündschloss |
| 28 | 5A | Radio |
| 29 | 5A | Kombiinstrument |
| 30 | 5A | Nicht verwendet (Ersatz) |
| 31 | 10 A | Kompass, automatisch abblendender Rückspiegel |
| 32 | 10 A | Rückhaltesteuermodul |
| 33 | 10 A | Ebrake |
| 34 | 5A | Nicht verwendet (Ersatz) |
| 35 | 10 A | Parkassistent hinten, 4×4 |
| 36 | 5A | PATS-Transceiver |
| 37 | 10 A | Klimakontrolle |
| 38 | 20A | Subwoofer/Verstärker (Audiophiles Radio) |
| 39 | 20A | Radio |
| 40 | 20A | Instrumententafelverstärker, DSP, Radio, 4×4-Modul |
| 41 | 15A | Radio, Feste Hintergrundbeleuchtung |
| 42 | 10 A | Nachrüstrelaisspule, Anhängerschlepp, Batterieladespule |
| 43 | 10 A | Heckwischerlogik |
| 44 | 10 A | Kundenzugriffsfeed |
| 45 | 5A | Frontwischerlogik |
| 46 | 7,5A | Nicht verwendet (Ersatz) |
| 47 | 30A Leistungsschalter | Elektrische Fensterheber, Monddach |
| 48 | — | Verzögertes Zubehörrelais |

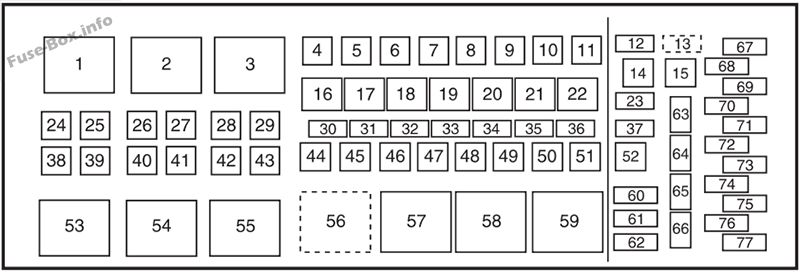

Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteilerkasten (2007, 2008)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | — | Gebläserelais |
| 2 | — | Nicht benutzt |
| 3 | — | Relais Heckscheibenheizung |
| 4 | 30A** | Dritte Sitzreihe (Fahrerseite) |
| 5 | 40A** | Anhängerkupplung (elektrische Bremse) |
| 6 | 60A** | ABS (Ventile) |
| 7 | — | Nicht benutzt |
| 8 | 40A** | Sitzheizung/-kühlung |
| 9 | 60A** | ABS (Pumpe) |
| 10 | 20A** | Stromanschluss der hinteren Konsole |
| 11 | 30A** | Zusatzgebläse |
| 12 | 25A* | Anhängerkupplung (Standlicht) |
| 13 | 30A * | Anhängerkupplungsstecker (Batterieladung) |
| 14 | — | Nicht benutzt |
| fünfzehn | — | Nicht benutzt |
| 16 | — | Klimakupplungsrelais |
| 17 | — | Nicht benutzt |
| 18 | — | Kraftstoffpumpenrelais |
| 19 | — | Backup-Relais |
| 20 | — | Anhängerkupplungsrelais (linker Blinker) |
| 21 | — | Anhängerkupplungsrelais (Blinker rechts) |
| 22 | — | Nicht benutzt |
| 23 | 15 A* | Beheizte Spiegel |
| 24 | 40A** | Gebläsemotor |
| 25 | — | Nicht benutzt |
| 26 | — | Nicht benutzt |
| 27 | 30A** | Elektrische Heckklappe |
| 28 | 40A** | Heckscheibenheizung, beheizbarer Spiegel |
| 29 | 30A** | Beifahrersitz |
| 30 | 10 A* | Klimakupplung |
| 31 | 15 A* | Bremsleuchten |
| 32 | 20 A* | Benzinpumpe |
| 33 | 20 A* | Rückfahrscheinwerfer |
| 34 | 25A* | Anhängerkupplung (Brems-/Blinker) |
| 35 | 20 A* | 4×4-Modul |
| 36 | 10 A* | Powertrain Control Module (PCM) – Macht am Leben erhalten, Kanisterentlüftung |
| 37 | 15 A* | Getriebe B+ |
| 38 | 30A** | Dritte Sitzreihe (Beifahrerseite) |
| 39 | 50A** | Luftfederungspumpe |
| 40 | 30A** | Anlasser |
| 41 | 20A** | IP-/Konsolen-Power-Point |
| 42 | — | Nicht benutzt |
| 43 | 20A** | 4×4 Modulmotor |
| 44 | — | Nicht benutzt |
| 45 | 30A** | Fahrersitz |
| 46 | 40A** | Run/Start-Sammelschiene |
| 47 | 30A** | Luftfederung – Magnetspulen |
| 48 | — | Nicht benutzt |
| 49 | 30A** | Scheibenwischer/Waschanlage vorn |
| 50 | 30A** | PCM – Sammelschiene |
| 51 | 20A** | Ladeanschluss |
| 52 | 20A** | Zigarettenanzünder |
| 53 | — | Luftfederungsrelais |
| 54 | — | Anlasserrelais |
| 55 | — | Anhängerkupplungsrelais (Standlicht) |
| 56 | — | Anhängerkupplungsrelais (Batterieladung) |
| 57 | — | Run/Start-Relais |
| 58 | — | Nicht benutzt |
| 59 | — | PCM-Relais |
| 60 | — | Nicht benutzt |
| 61 | Diode der Klimaanlagenkupplung | |
| 62 | — | Kraftstoffpumpendiode |
| 63 | 15 A* | Anhängerkupplung (Rückfahrleuchte) |
| 64 | — | Nicht benutzt |
| 65 | 10 A* | Logik der Luftfederung |
| 66 | — | Nicht benutzt |
| 67 | 10 A* | Gebläsespule |
| 68 | — | Nicht benutzt |
| 69 | 30A* | Run/Start – Sicherungstafel im Fahrgastraum |
| 70 | 20 A* | PCM (Sensoren) – EFC, A/C-Kupplungsspule |
| 71 | 5A* | Brennstoffspule, ISP-R |
| 72 | 20 A* | PCM (Zündspulen) |
| 73 | 5A* | Getriebezündung |
| 74 | 20 A* | PCM (Sensoren) – HEGO/CMS, MAFS, EVMV, CMCV, Geschwindigkeitsdeaktivierungsschalter, VCT |
| 75 | 5A* | 4×4 Magnetspule mit integrierten Radenden (IWE) |
| 76 | 20 A* | PCM – VPWR |
| 77 | 10 A* | ABS-Logik, beheiztes PCV |
| * Mini-Sicherungen ** Patronensicherungen |
2009
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2009)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 30A | Intelligentes Fenster #1 |
| 2 | 15A | Treiberseitiges Speichermodul |
| 3 | 15A | FES, Audio-Rücksitzsteuerung, SDARS, SYNC |
| 4 | 30A | Intelligentes Fenster #2 |
| 5 | 10 A | Tastaturbeleuchtung, Sitzfreigabe 3. Reihe, Brake Shift Interlock (BSI), SPDJB |
| 6 | 20A | Blinker |
| 7 | 10 A | Abblendlicht (links) |
| 8 | 10 A | Abblendlicht (rechts) |
| 9 | 15A | Innenbeleuchtung |
| 10 | 15A | Hintergrundbeleuchtung, Pfützenlampen |
| 11 | 10 A | Nicht verwendet (Ersatz) |
| 12 | 7,5A | Elektrischer Spiegelschalter, Fahrersitz-Memory-Schalter |
| 13 | 5A | Nicht verwendet (Ersatz) |
| 14 | 10 A | Elektrisches Heckklappenmodul – Keep-Alive-Power |
| fünfzehn | 10 A | Klimakontrolle |
| 16 | 15A | Nicht verwendet (Ersatz) |
| 17 | 20A | Alle Motorschlösser, Heckklappenentriegelung, Liftglass-Entriegelung |
| 18 | 20A | Sitzheizung in der zweiten Reihe |
| 19 | 25A | Heckscheibenwischer |
| 20 | 15A | Einstellbare Pedale, Datalink |
| 21 | 15A | Nebelscheinwerfer, Abbiegescheinwerfer |
| 22 | 15A | Parkleuchten Relais |
| 23 | 15A | Fernlicht Scheinwerfer |
| 24 | 20A | Hupenrelais |
| 25 | 10 A | Bedarfsleuchten, Handschuhfach, Visier |
| 26 | 10 A | Kombiinstrument |
| 27 | 20A | Zündschloss |
| 28 | 5A | Radio |
| 29 | 5A | Kombiinstrument |
| 30 | 5A | Nicht verwendet (Ersatz) |
| 31 | 10 A | Nicht verwendet (Ersatz) |
| 32 | 10 A | Rückhaltesteuermodul |
| 33 | 10 A | Nicht verwendet (Ersatz) |
| 34 | 5A | Nicht verwendet (Ersatz) |
| 35 | 10 A | Parkassistent hinten, 4×4, Videokamera hinten |
| 36 | 5A | PATS-Transceiver |
| 37 | 10 A | Klimakontrolle |
| 38 | 20A | Subwoofer/Verstärker (Audiophiles Radio) |
| 39 | 20A | Radio |
| 40 | 20A | Verstärker für Navigationssystem |
| 41 | 15A | Elektrische Fensterheber, elektrische Lüftungsöffnungen, elektrisches Monddach, automatisch abblendender Rückspiegel |
| 42 | 10 A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Heckwischerlogik, Regensensor |
| 44 | 10 A | Batterieladerelaisspule Anhängerkupplung |
| 45 | 5A | Frontwischerlogik |
| 46 | 7,5A | Klimatisierung, Zusatzrelaissteuerung |
| 47 | 30A Leistungsschalter | Elektrische Fensterheber, Monddach |
| 48 | — | Verzögertes Zubehörrelais |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Stromverteiler (2009)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | — | PCM-Leistungsrelais |
| 2 | — | Anlasserrelais |
| 3 | — | Nicht benutzt |
| 4 | — | Anhängerschlepprelais |
| 5 | — | Kraftstoffpumpenrelais |
| 6 | — | Anhängerkupplung Standlichtrelais |
| 7 | — | Beheizte Hintergrundbeleuchtung/Spiegelrelais |
| 8 | — | Nicht benutzt |
| 9 | — | Run/Start-Relais |
| 10 | — | Relais Luftfederung hinten (RAS) |
| 11 | 40A** | Leistungsstarke Trittbrettmotoren |
| 12 | 40A** | Run/Start-Relais |
| 13 | 30A ** | Anlasserrelais |
| 14 | — | Nicht benutzt |
| fünfzehn | — | Nicht benutzt |
| 16 | 20A** | Nicht benutzt |
| 17 | — | Nicht benutzt |
| 18 | 30A** | Anhängerbremse |
| 19 | 60A** | Einspeisung des hinteren Luftfederungsrelais |
| 20 | 20A** | 4×4-Modul |
| 21 | 30A** | Batterieladung des Anhängerschleppers |
| 22 | 30A** | Elektrischer Beifahrersitz |
| 23 | — | Klimakupplungsrelais |
| 24 | — | Nicht benutzt |
| 25 | — | Nicht benutzt |
| 26 | 15 A* | TCM-Leistung |
| 27 | 20 A* | 4×4 HUT1 |
| 28 | 25A* | Anhängerkupplung Standlicht Relais Feed |
| 29 | 20 A* | Rückfahrscheinwerfer, IWD-Magnetventil |
| 30 | 10 A* | Klimakupplung |
| 31 | — | Nicht benutzt |
| 32 | 40A** | Relaisspeisung des Gebläsemotors |
| 33 | — | Nicht benutzt |
| 34 | 30A** | Hilfsgebläsemotor |
| 35 | 30A** | PCM-Relais |
| 36 | 30A** | Elektrische Heckklappe |
| 37 | — | Anhängerkupplung linkes Stopp-/Abbiegerelais |
| 38 | — | Anhängerkupplung rechts Stopp/Abbiegerelais |
| 39 | — | Backup-Lampen |
| 40 | — | Gebläsemotorrelais |
| 41 | 10 A* | TCM PCM KAPWR |
| 42 | — | Nicht benutzt |
| 43 | 15 A* | Bremse Ein/Aus-Schalter |
| 44 | 20 A* | Kraftstoffpumpenrelais |
| 45 | 25A* | Anhängerkupplungs-Stopp-Wenderelais-Feed |
| 46 | — | Nicht benutzt |
| 47 | — | Nicht benutzt |
| 48 | 30A** | Luftfederungsmodul hinten |
| 49 | — | Nicht benutzt |
| 50 | 30A** | Wischermotor vorne |
| 51 | 40A** | Beheizte Hintergrundbeleuchtung/Spiegelrelais |
| 52 | 10 A* | ABS R/S-Feed |
| 53 | 10 A* | R/S-Feed des hinteren Luftfederungsmoduls |
| 54 | 5A* | TCM R/S-Leistung |
| 55 | 5A* | Kraftstoffpumpenrelais R/S feed |
| 56 | 30A* | SPJB R/S-Feed |
| 57 | 10 A* | Gebläsemotor R/S-Vorschub |
| 58 | 15 A* | Rückfahrscheinwerfer für Anhängerkupplung |
| 59 | 15 A* | Beheizte Spiegel |
| 60 | — | One-Touch-Startdiode |
| 61 | — | Kraftstoffpumpendiode |
| 62 | — | Nicht benutzt |
| 63 | — | Nicht benutzt |
| 64 | 30A** | Monddach |
| 65 | 20A** | Hilfsenergiepunkt |
| 66 | 20A** | Hilfsenergiepunkt |
| 67 | 40A** | Klimatisierte Sitze |
| 68 | 60A** | ABS-Ventile |
| 69 | 60A** | ABS-Pumpe |
| 70 | 40A** | Elektrischer Sitz in der dritten Reihe links und rechts |
| 71 | 20A** | Hilfsenergiepunkt |
| 72 | 20A** | Hilfsenergiepunkt |
| 73 | — | Nicht benutzt |
| 74 | 30A** | Elektrischer Fahrersitz/DSM |
| 75 | 20 A* | PCM – VPWR1 |
| 76 | 20 A* | PCM – VPWR2 |
| 77 | 15 A* | VPWR4, Zündspulen |
| 78 | — | Nicht benutzt |
| 79 | 20 A* | PCM – VPWR3 |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | — | Nicht benutzt |
| 83 | — | Nicht benutzt |
| 84 | — | Nicht benutzt |
| 85 | — | Wischermotorrelais |
| * Mini-Sicherungen ** Patronensicherungen |
2010
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2010)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 30A | Intelligentes Fenster #1 |
| 2 | 15A | Treiberseitiges Speichermodul |
| 3 | 15A | Family-Entertainment-System, Audio-Rücksitzsteuerung, Satellitenradio, SYNC® |
| 4 | 30A | Intelligentes Fenster #2 |
| 5 | 10 A | Tastaturbeleuchtung, 3. Sitzreihe aktivieren, Bremsschaltsperre (BSI), Fahrgastraum-Sicherungstafel |
| 6 | 20A | Blinker |
| 7 | 10 A | Abblendlicht (links) |
| 8 | 10 A | Abblendlicht (rechts) |
| 9 | 15A | Innenbeleuchtung |
| 10 | 15A | Hintergrundbeleuchtung schalten, Puddle-Lampen |
| 11 | 10 A | Nicht verwendet (Ersatz) |
| 12 | 7,5A | Elektrische Spiegel, Fahrersitz-Memory-Schalter |
| 13 | 5A | Nicht verwendet (Ersatz) |
| 14 | 10 A | Elektrisches Heckklappenmodul – Keep-Alive-Power |
| fünfzehn | 10 A | Klimatisierung, Global Positioning Satellite Module |
| 16 | 15A | Nicht verwendet (Ersatz) |
| 17 | 20A | Türschlösser, Heckklappenentriegelung, Heckscheibenentriegelung |
| 18 | 20A | Sitzheizung in der zweiten Reihe |
| 19 | 25A | Heckscheibenwischer |
| 20 | 15A | Einstellbare Pedale, Datalink |
| 21 | 15A | Nebelscheinwerfer |
| 22 | 15A | Parklampen |
| 23 | 15A | Fernlicht Scheinwerfer |
| 24 | 20A | Horn |
| 25 | 10 A | Bedarfsleuchten, Handschuhfach, Visier |
| 26 | 10 A | Kombiinstrument |
| 27 | 20A | Zündschloss |
| 28 | 5A | Radio |
| 29 | 5A | Kombiinstrument |
| 30 | 5A | Nicht verwendet (Ersatz) |
| 31 | 10 A | Nicht verwendet (Ersatz) |
| 32 | 10 A | Airbagmodul |
| 33 | 10 A | Nicht verwendet (Ersatz) |
| 34 | 5A | Nicht verwendet (Ersatz) |
| 35 | 10 A | Parkassistent hinten, 4×4, Videokamera hinten |
| 36 | 5A | Passives Diebstahlschutzsystem |
| 37 | 10 A | Klimakontrolle |
| 38 | 20A | Subwoofer |
| 39 | 20A | Radio |
| 40 | 20A | Navigationssystem |
| 41 | 15A | Elektrische Fensterheber, elektrische Lüftungsöffnungen, elektrisches Monddach, automatisch abblendender Rückspiegel |
| 42 | 10 A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Heckwischerlogik, Regensensor |
| 44 | 10 A | Batterieladerelaisspule Anhängerkupplung |
| 45 | 5A | Frontwischerlogik |
| 46 | 7,5A | Klimatisierung, Zusatzrelaissteuerung |
| 47 | 30A Leistungsschalter | Elektrische Fensterheber, Monddach |
| 48 | — | Verzögertes Zubehörrelais |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteilerkasten (2010)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | — | Relais des Antriebsstrangsteuermoduls (PCM) |
| 2 | — | Anlasserrelais |
| 3 | — | Elektronisches Relais Lüfter 2 |
| 4 | — | Batterieladerelais Anhängerkupplung |
| 5 | — | Kraftstoffpumpenrelais |
| 6 | — | Relais für elektronisches Gebläse 1 |
| 7 | — | Relais Heckscheibenheizung/Spiegelheizung |
| 8 | — | Elektronisches Lüfter 3 Relais |
| 9 | — | Run/Start (R/S) Relais |
| 10 | — | Relais Luftfederung hinten (RAS) |
| 11 | 40A** | Power-Trittbrett |
| 12 | 40A** | R/S-Relais |
| 13 | 30A ** | Anlasserrelais |
| 14 | 40A** | Elektronischer Lüfter |
| fünfzehn | — | Nicht benutzt |
| 16 | 40A** | Elektronischer Lüfter |
| 17 | — | Nicht benutzt |
| 18 | 30A** | Anhängerbremse |
| 19 | 60A** | RAS-Relaisspeisung |
| 20 | 20A** | 4×4-Modul |
| 21 | 30A** | Batterieladung des Anhängerschleppers |
| 22 | 30A** | Elektrischer Beifahrersitz |
| 23 | — | Klimakupplungsrelais |
| 24 | — | Anhängerkupplung Standlichtrelais |
| 25 | — | Nicht benutzt |
| 26 | 15A* | Keep-Alive-Power des Getriebesteuermoduls (TCM) |
| 27 | 20 A* | 4×4 |
| 28 | 2 5 A* | Anhängerkupplung Standlichtrelais |
| 29 | 20 A* | Rückfahrscheinwerfer, integriertes Magnetventil am Radende |
| 30 | 10 A* | Klimakupplungsrelais |
| 31 | — | Nicht benutzt |
| 32 | 40A** | Gebläsemotorrelais |
| 33 | — | Nicht benutzt |
| 34 | 30A** | Hilfsgebläsemotor |
| 35 | 30A** | PCM-Relais |
| 36 | 30A** | Elektrische Heckklappe |
| 37 | — | Anhängerkupplung linkes Stopp-/Abbiegerelais |
| 38 | — | Anhängerkupplung rechts Stopp/Abbiegerelais |
| 39 | — | Relais Rückfahrleuchten |
| 40 | — | Gebläsemotorrelais |
| 41 | 10 A* | PCM-Keep-Alive-Power |
| 42 | — | Nicht benutzt |
| 43 | 5A* | Bremse Ein/Aus-Schalter |
| 44 | 20 A* | Kraftstoffpumpenrelais |
| 45 | 25A* | Anhängerkupplung Brems-/Blinkerrelais |
| 46 | — | Nicht benutzt |
| 47 | — | Nicht benutzt |
| 48 | 30A** | RAS-Modul |
| 49 | — | Nicht benutzt |
| 50 | 30A** | Wischermotor vorne |
| 51 | 40A** | Relais Heckscheibenheizung/Spiegelheizung |
| 52 | 10 A* | Antiblockiersystem (ABS) R/S-Feed |
| 53 | 10 A* | RAS-Modul |
| 54 | 5A* | TCM-R/S-Feed |
| 55 | 5A* | Kraftstoffpumpenrelaisspule R/S feed |
| 56 | 30A* | Fahrgastraum-Sicherungstafel R/S-Feed |
| 57 | 10 A* | Gebläsemotor R/S-Vorschub |
| 58 | 15 A* | Rückfahrscheinwerfer für Anhängerkupplung |
| 59 | 15A* | Beheizte Spiegel |
| 60 | — | One-Touch-Startdiode |
| 61 | — | Kraftstoffpumpendiode |
| 62 | — | Nicht benutzt |
| 63 | 25A** | Elektronischer Lüfter |
| 64 | 30A** | Monddach |
| 65 | 20A** | Hilfsenergiepunkt 2 |
| 66 | 20A** | Hilfsenergiepunkt 3 |
| 67 | 40A** | Klimatisierte Sitze |
| 68 | 60A** | ABS-Ventile |
| 69 | 60A** | ABS-Pumpe |
| 70 | 40A** | Elektrischer Sitz in der dritten Reihe |
| 71 | 20A** | Zusatzsteckdose/Zigarrenanzünder |
| 72 | 20A** | Hilfsenergiepunkt 4 |
| 73 | — | Nicht benutzt |
| 74 | 30A** | Elektrischer Fahrersitz |
| 75 | 20 A* | Fahrzeugleistung 1 – PCM |
| 76 | 20 A* | Fahrzeugleistung 2 – PCM |
| 77 | 15A* | Fahrzeugleistung 4 – Zündspulen |
| 78 | — | Nicht benutzt |
| 79 | 20 A* | Fahrzeugleistung 3 – PCM |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | — | Nicht benutzt |
| 83 | — | Nicht benutzt |
| 84 | — | Nicht benutzt |
| 85 | — | Wischermotorrelais |
| * Mini-Sicherungen ** Patronensicherungen |
2011, 2012
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2011, 2012)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 30A | Fahrerfenster |
| 2 | 15A | Treiberseitiges Speichermodul |
| 3 | 15A | Audio-Rücksitzsteuerung, Satellitenradio, SYNC® |
| 4 | 30A | Nicht verwendet (Ersatz) |
| 5 | 10 A | Tastaturbeleuchtung, 3. Sitzreihe aktivieren, Bremsschaltsperre (BSI), Intelligente Sicherungstafel-Logikversorgung |
| 6 | 20A | Blinker |
| 7 | 10 A | Abblendscheinwerfer (links) |
| 8 | 10 A | Abblendlicht (rechts) |
| 9 | 15A | Innenbeleuchtung |
| 10 | 15A | Hintergrundbeleuchtung schalten, Puddle-Lampen |
| 11 | 10 A | Nicht verwendet (Ersatz) |
| 12 | 7,5A | Elektrische Spiegel, Fahrersitz-Memory-Schalter |
| 13 | 5A | Nicht verwendet (Ersatz) |
| 14 | 10 A | Elektrisches Heckklappenmodul – Keep-Alive-Power |
| fünfzehn | 10 A | Klimatisierung, Global Positioning Satellite Module |
| 16 | 15A | Nicht verwendet (Ersatz) |
| 17 | 20A | Türschlösser, Heckklappenentriegelung, Heckscheibenentriegelung |
| 18 | 20A | Sitzheizung in der zweiten Reihe |
| 19 | 25A | Heckscheibenwischer |
| 20 | 15A | Einstellbare Pedale, Datalink |
| 21 | 15A | Nebelscheinwerfer |
| 22 | 15A | Parklampen |
| 23 | 15A | Fernlicht Scheinwerfer |
| 24 | 20A | Horn |
| 25 | 10 A | Bedarfsleuchten, Handschuhfach, Visier |
| 26 | 10 A | Kombiinstrument |
| 27 | 20A | Zündschloss |
| 28 | 5A | Radio |
| 29 | 5A | Kombiinstrument |
| 30 | 5A | Nicht verwendet (Ersatz) |
| 31 | 10 A | Nicht verwendet (Ersatz) |
| 32 | 10 A | Airbagmodul |
| 33 | 10 A | Nicht verwendet (Ersatz) |
| 34 | 5A | Nicht verwendet (Ersatz) |
| 35 | 10 A | Parkassistent hinten, 4×4, Videokamera hinten, Sitzheizung 2. Reihe |
| 36 | 5A | Passives Diebstahlschutzsystem |
| 37 | 10 A | Klimakontrolle |
| 38 | 20A | Subwoofer |
| 39 | 20A | Radio |
| 40 | 20A | Navigationsverstärker |
| 41 | 15A | Elektrische Fensterheber, elektrische Lüftungsöffnungen, elektrisches Monddach, automatisch abblendender Rückspiegel, 110 V AC Steckdose |
| 42 | 10 A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Heckwischerlogik, Regensensor |
| 44 | 10 A | Batterieladerelaisspule Anhängerkupplung |
| 45 | 5A | Frontwischerlogik |
| 46 | 7,5A | Klimatisierung, Zusatzrelaissteuerung |
| 47 | 30A Leistungsschalter | Elektrische Fensterheber, Monddach |
| 48 | — | Verzögertes Zubehörrelais |
ad vertisements
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteilerkasten (2011, 2012).xl
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | — | Relais des Antriebsstrangsteuermoduls (PCM) |
| 2 | — | Anlasserrelais |
| 3 | — | Gebläsemotorrelais |
| 4 | — | Batterieladerelais Anhängerkupplung (TT) |
| 5 | — | Kraftstoffpumpenrelais |
| 6 | — | Relais für elektronisches Gebläse 1 |
| 7 | — | Relais Heckscheibenheizung/Spiegelheizung |
| 8 | — | Elektronisches Lüfter 3 Relais |
| 9 | — | Run/Start (R/S) Relais |
| 10 | — | Relais Luftfederung hinten (RAS) |
| 11 | 40A** | Power-Trittbrett |
| 12 | 40A** | R/S-Relais |
| 13 | 30A ** | Anlasserrelais |
| 14 | 40A** | Elektronischer Lüfter |
| fünfzehn | — | Nicht benutzt |
| 16 | 40A** | Elektronischer Lüfter |
| 17 | — | Nicht benutzt |
| 18 | 30A** | Anhängerbremse |
| 19 | 60A** | RAS-Relaisspeisung |
| 20 | 20A** | 4×4-Modul |
| 21 | 30A** | TT Batterieladerelais |
| 22 | 30A** | Elektrischer Beifahrersitz |
| 23 | — | Klimakupplungsrelais |
| 24 | — | TT Standlichtrelais |
| 25 | — | Nicht benutzt |
| 26 | 15 A* | Keep-Alive-Power des Getriebesteuermoduls (TCM) |
| 27 | 20 A* | 4×4 |
| 28 | 25A* | Anhängerkupplung Standlichtrelais |
| 29 | 20 A* | Rückfahrscheinwerfer, integriertes Magnetventil am Radende |
| 30 | 10 A* | Klimakupplungsrelais |
| 31 | — | Nicht benutzt |
| 32 | 40A** | Gebläsemotorrelais |
| 33 | 40A** | 110V AC Steckdose power |
| 34 | 30A** | Hilfsgebläsemotor |
| 35 | 30A** | PCM-Relais |
| 36 | 30A** | Elektrische Heckklappe |
| 37 | — | TT linkes Stopp-/Drehrelais |
| 38 | — | TT rechtes Stopp-/Drehrelais |
| 39 | — | Relais Rückfahrleuchten |
| 40 | — | Elektronisches Relais Lüfter 2 |
| 41 | 10 A* | PCM-Keep-Alive-Power |
| 42 | — | Nicht benutzt |
| 43 | 5A* | Bremse Ein/Aus-Schalter |
| 44 | 20 A* | Kraftstoffpumpenrelais |
| 45 | 25A* | TT Brems-/Blinkerrelais |
| 46 | — | Nicht benutzt |
| 47 | — | Nicht benutzt |
| 48 | 30A** | RAS-Modul |
| 49 | — | Nicht benutzt |
| 50 | 30A** | Relais des vorderen Wischermotors |
| 51 | 40A** | Relais Heckscheibenheizung/Spiegelheizung |
| 52 | 10 A* | Antiblockiersystem (ABS) R/S-Feed |
| 53 | 10 A* | RAS-Modul |
| 54 | 5A* | TCM-R/S-Feed |
| 55 | 5A* | Kraftstoffpumpenrelaisspule R/S feed |
| 56 | 30A* | Fahrgastraum-Sicherungstafel R/S-Feed |
| 57 | 10 A* | Relaisspule des Gebläsemotors |
| 58 | 15A* | TT Rückfahrscheinwerfer |
| 59 | 15A* | Beheizte Spiegel |
| 60 | — | One-Touch-Startdiode |
| 61 | — | Kraftstoffpumpendiode |
| 62 | — | Nicht benutzt |
| 63 | 25A** | Elektronischer Lüfter |
| 64 | 30A** | Monddach |
| 65 | 20A** | Zusatzsteckdose (Instrumententafel) |
| 66 | 20A** | Zusatzsteckdose (Rückseite der Mittelkonsole) |
| 67 | 40A** | Klimatisierte Sitze in der ersten Reihe |
| 68 | 60A** | ABS-Ventile |
| 69 | 60A** | ABS-Pumpe |
| 70 | 40A** | Elektrischer Sitz in der dritten Reihe |
| 71 | 20A** | Zusatzsteckdose/Zigarrenanzünder |
| 72 | 20A** | Zusatzsteckdose (rechte hintere Seitenwand) |
| 73 | — | Nicht benutzt |
| 74 | 30A** | Elektrischer Fahrersitz |
| 75 | 20A* | Fahrzeugleistung 1 – PCM |
| 76 | 20 A* | Fahrzeugleistung 2 – PCM |
| 77 | 15 A* | Fahrzeugleistung 4 – Zündspulen |
| 78 | — | Nicht benutzt |
| 79 | 20 A* | Fahrzeugleistung 3 – PCM |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | — | Nicht benutzt |
| 83 | — | Nicht benutzt |
| 84 | — | Nicht benutzt |
| 85 | — | Wischermotorrelais |
| * Mini-Sicherungen ** Patronensicherungen |
2013, 2014
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2013, 2014)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 30A | Fahrerfenster |
| 2 | 15A | Treiberseitiges Speichermodul |
| 3 | 15A | Audio-Rücksitzsteuerung, Satellitenradio, SYNC® |
| 4 | 30A | Nicht verwendet (Ersatz) |
| 5 | 10 A | Tastaturbeleuchtung, 3. Sitzreihe aktivieren, Bremsschaltsperre, Logikstromversorgung des intelligenten Sicherungsfelds |
| 6 | 20A | Blinker |
| 7 | 10 A | Abblendlicht (links) |
| 8 | 10 A | Abblendlicht (rechts) |
| 9 | 15A | Innenbeleuchtung |
| 10 | 15A | Hintergrundbeleuchtung schalten, Puddle-Lampen |
| 11 | 10 A | Nicht verwendet (Ersatz) |
| 12 | 7,5A | Elektrische Spiegel, Fahrersitz-Memory-Schalter |
| 13 | 5A | Nicht verwendet (Ersatz) |
| 14 | 10 A | Elektrisches Heckklappenmodul – Keep-Alive-Power |
| fünfzehn | 10 A | Klimatisierung, Global Positioning Satellite Module |
| 16 | 15A | Nicht verwendet (Ersatz) |
| 17 | 20A | Türschlösser, Heckklappenentriegelung, Heckscheibenentriegelung |
| 18 | 20A | Sitzheizung in der zweiten Reihe |
| 19 | 25A | Heckscheibenwischer |
| 20 | 15A | Einstellbare Pedale, Datalink |
| 21 | 15A | Nebelscheinwerfer |
| 22 | 15A | Parklampen |
| 23 | 15A | Fernlicht Scheinwerfer |
| 24 | 20A | Horn |
| 25 | 10 A | Bedarfsleuchten, Handschuhfach, Visier |
| 26 | 10 A | Kombiinstrument |
| 27 | 20A | Zündschloss |
| 28 | 5A | Radio |
| 29 | 5A | Kombiinstrument |
| 30 | 5A | Nicht verwendet (Ersatz) |
| 31 | 10 A | Nicht verwendet (Ersatz) |
| 32 | 10 A | Airbagmodul |
| 33 | 10 A | Anhängerbremslogik |
| 34 | 5A | Nicht verwendet (Ersatz) |
| 35 | 10 A | Parkassistent hinten, 4×4, Videokamera hinten, Sitzheizung 2. Reihe |
| 36 | 5A | Passives Diebstahlschutzsystem |
| 37 | 10 A | Klimakontrolle |
| 38 | 20A | Subwoofer |
| 39 | 20A | Radio |
| 40 | 20A | Navigationsverstärker |
| 41 | 15A | Elektrische Fensterheber, elektrische Lüftungsöffnungen, elektrisches Schiebedach, automatisch abblendender Rückspiegel, 110-Volt-Wechselstromanschluss |
| 42 | 10 A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Heckwischerlogik, Regensensor |
| 44 | 10 A | Batterieladerelaisspule Anhängerkupplung |
| 45 | 5A | Frontwischerlogik |
| 46 | 7,5A | Klimatisierung, Zusatzrelaissteuerung |
| 47 | 30A Leistungsschalter | Elektrische Fensterheber, Schiebedach |
| 48 | — | Verzögertes Zubehörrelais |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteilerkasten (2013, 2014)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | — | Relais des Antriebsstrangsteuermoduls |
| 2 | — | Anlasserrelais |
| 3 | — | Gebläsemotorrelais |
| 4 | — | Batterieladerelais Anhängerkupplung |
| 5 | — | Kraftstoffpumpenrelais |
| 6 | — | Relais für elektronisches Gebläse 1 |
| 7 | — | Relais Heckscheibenheizung/Spiegelheizung |
| 8 | — | Elektronisches Lüfter 3 Relais |
| 9 | — | Lauf/Start-Relais |
| 10 | — | Relais Luftfederung hinten |
| 11 | 40A** | Power-Trittbrett |
| 12 | 40A** | Lauf/Start-Relais |
| 13 | 30A ** | Anlasserrelais |
| 14 | 40A** | Elektronischer Lüfter |
| fünfzehn | — | Nicht benutzt |
| 16 | 40A** | Elektronischer Lüfter |
| 17 | — | Nicht benutzt |
| 18 | 30A** | Anhängerbremse |
| 19 | 60A** | Einspeisung des hinteren Luftfederungsrelais |
| 20 | 20A** | 4×4-Modul |
| 21 | 30A** | Batterieladerelais Anhängerkupplung |
| 22 | 30A** | Elektrischer Beifahrersitz |
| 23 | — | Klimakupplungsrelais |
| 24 | — | Anhängerkupplung Standlichtrelais |
| 25 | — | Nicht benutzt |
| 26 | — | Nicht benutzt |
| 27 | 20 A* | 4×4 |
| 28 | 25A* | Anhängerkupplung Standlichtrelais |
| 29 | 20 A* | Rückfahrscheinwerfer, integriertes Magnetventil am Radende |
| 30 | 10 A* | Klimakupplungsrelais |
| 31 | — | Nicht benutzt |
| 32 | 40A** | Gebläsemotorrelais |
| 33 | 40A** | 110 Volt Wechselstrom-Steckdose |
| 34 | 30A** | Hilfsgebläsemotor |
| 35 | 30A** | Relais des Antriebsstrangsteuermoduls |
| 36 | 30A** | Elektrische Heckklappe |
| 37 | — | Anhängerkupplung linkes Stopp-/Abbiegerelais |
| 38 | — | Anhängerkupplung rechts Stopp/Abbiegerelais |
| 39 | — | Relais Rückfahrleuchten |
| 40 | — | Elektronisches Relais Lüfter 2 |
| 41 | 10 A* | Antriebsstrangsteuermodul Keep-Alive-Power |
| 42 | — | Nicht benutzt |
| 43 | 5A* | Bremse Ein/Aus-Schalter |
| 44 | 20 A* | Kraftstoffpumpenrelais |
| 45 | 2 5 A* | Anhängerkupplung Brems-/Blinkerrelais |
| 46 | — | Nicht benutzt |
| 47 | — | Nicht benutzt |
| 48 | 30A** | Luftfederungsmodul hinten |
| 49 | — | Nicht benutzt |
| 50 | 30A** | Relais des vorderen Wischermotors |
| 51 | 40A** | Relais Heckscheibenheizung/Spiegelheizung |
| 52 | 10 A* | Antiblockiersystem Lauf/Start Vorschub |
| 53 | 10 A* | Luftfederungsmodul hinten |
| 54 | — | Nicht benutzt |
| 55 | 5A* | Kraftstoffpumpenrelaisspule laufen/starten Vorschub |
| 56 | 30A* | Fahrgastraum-Sicherungstafel R/S-Feed |
| 57 | 10 A* | Relaisspule des Gebläsemotors |
| 58 | 15 A* | Rückfahrscheinwerfer für Anhängerkupplung |
| 59 | 15 A* | Beheizte Spiegel |
| 60 | — | Nicht benutzt |
| 61 | — | Kraftstoffpumpendiode |
| 62 | — | Nicht benutzt |
| 63 | 25A** | Elektronischer Lüfter |
| 64 | 30A** | Monddach |
| 65 | 20A** | Zusatzsteckdose (Instrumententafel) |
| 66 | 20A** | Zusatzsteckdose (Rückseite der Mittelkonsole) |
| 67 | 40A** | Klimatisierte Sitze in der ersten Reihe |
| 68 | 60A** | Ventile des Antiblockiersystems |
| 69 | 60A** | Pumpe des Antiblockiersystems |
| 70 | 30A** | Elektrischer Sitz in der dritten Reihe |
| 71 | 20A** | Zusatzsteckdose/Zigarrenanzünder |
| 72 | 20A** | Zusatzsteckdose (rechte hintere Seitenwand) |
| 73 | — | Nicht benutzt |
| 74 | 30A** | Elektrischer Fahrersitz |
| 75 | 20 A* | Fahrzeugleistung 1 – Antriebsstrang-Steuermodul |
| 76 | 20 A* | Fahrzeugleistung 2 – Antriebsstrangsteuermodul |
| 77 | 15 A* | Fahrzeugleistung 4 – Zündspulen |
| 78 | — | Nicht benutzt |
| 79 | 20 A* | Fahrzeugleistung 3 – Antriebsstrang-Steuermodul |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | — | Nicht benutzt |
| 83 | — | Nicht benutzt |
| 84 | — | Nicht benutzt |
| 85 | — | Wischermotorrelais |
| * Mini-Sicherungen ** Patronensicherungen |
