Sicherungsanordnung Ford F250 / F350 / F450 / F550 2008-2012
Zigarettenanzünder (Steckdose) Sicherungen im Ford F-250 / F-350 / F-450 / F-550 sind die Sicherungen №10 (Zigarrenanzünder), №11 (Steckdose Instrumententafel), №41 (Steckdose ( Mittelkonsole – Vorne)) und №43 (Steckdose (Mittelkonsole – Hinten)) im Motorraum-Sicherungskasten (2008-2010). 2011-2012 – Sicherungen №82 (Hilfsstrompunkt #2), №83 (Hilfsstrompunkt #1), №87 (Hilfsstrompunkt #5), №92 (Hilfsstrompunkt #4) und №93 (Hilfsstrom Punkt 3) im Motorraum-Sicherungskasten.
Lage des Sicherungskastens
Passagierabteil
Der Sicherungskasten befindet sich im Beifahrerfußraum hinter der Abdeckung.
Motorraum
Der Stromverteiler befindet sich im Motorraum.
Sicherungskastendiagramme
ad vertisements
2008
Passagierabteil

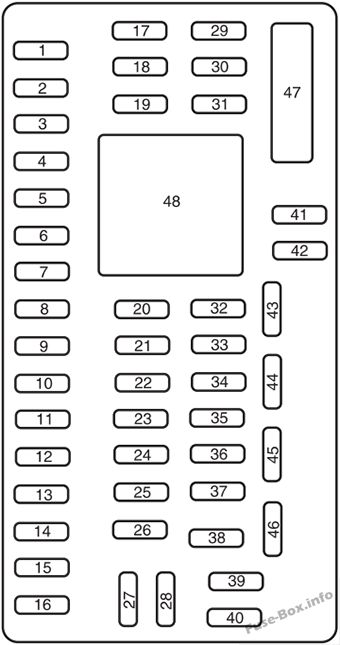

Belegung der Sicherungen im Fahrgastraum (2008)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 30A | Nicht verwendet (Ersatz) |
| 2 | 15A | Nicht verwendet (Ersatz) |
| 3 | 15A | Familienunterhaltungssystem (FES) |
| 4 | 30A | Nicht verwendet (Ersatz) |
| 5 | 10 A | Tastaturbeleuchtung, Brake-Shift Interlock (BSI) |
| 6 | 20A | Blinker |
| 7 | 10 A | Linker Scheinwerfer (Abblendlicht) |
| 8 | 10 A | Rechter Scheinwerfer (Abblendlicht) |
| 9 | 15A | Innenbeleuchtung |
| 10 | 15A | Frachtlampe |
| 11 | 10 A | Nicht benutzt |
| 12 | 7,5A | Elektrischer Spiegelschalter, elektrisch verstellbarer Fahrersitz (Memory) |
| 13 | 7,5A | Nicht verwendet (Ersatz) |
| 14 | 10 A | Nachrüstung Relais #3 Einspeisung |
| fünfzehn | 10 A | Klimatisierungskopf |
| 16 | 15A | Upfitter Relais #4 Feed |
| 17 | 20A | Alle Lock-Motor-Feeds |
| 18 | 20A | Vorschub des Sitzheizungsrelais |
| 19 | 25A | Nicht verwendet (Ersatz) |
| 20 | 15A | Einstellbare Pedale, Datalink |
| 21 | 15A | Nebelscheinwerfer-Relaisspeisung, Abbiegelicht |
| 22 | 15A | Relaisspeisung Standlicht |
| 23 | 15A | Fernlicht-Relais-Zufuhr |
| 24 | 20A | Hornrelaisspeisung |
| 25 | 10 A | Elektrischer Teleskopspiegelschalter Bedarfsleuchten – unter der Motorhaube und beleuchtetes Visier (Batteriesparmodus) |
| 26 | 10 A | Cluster |
| 27 | 20A | Zündschaltereinspeisung, Fahrgastraumsicherungen 28, 43 und 45, Motorraumstarterrelaisspule #57 (Dieselmotor), Motorraumstarterrelaisdiode (Benzinmotoren) |
| 28 | 5A | Radio |
| 29 | 5A | Nicht verwendet (Ersatz) |
| 30 | 5A | Nicht verwendet (Ersatz) |
| 31 | 10 A | Kompass |
| 32 | 10 A | Rückhaltesystem (RCM), Deaktivierungsanzeige für Beifahrerairbag |
| 33 | 10 A | Anhängerkupplungsbremssteuerung, Anhängerkupplung Batterieladerelaisspule |
| 34 | 5A | Nicht verwendet (Ersatz) |
| 35 | 10 A | Rückfahrsensor (RSS), 4×4-Modul, 4×4-Magnetventil, Traktionskontrollschalter, Abschlepp-/Haulschalter (Dieselmotor) |
| 36 | 5A | Passives Anti-Theft System (PATS)-Transceiver, Cluster-Steuerung |
| 37 | 10 A | Duale automatische oder manuelle Klimatisierung, PTC-Steuerung |
| 38 | 20A | Subwoofer |
| 39 | 20A | Radio |
| 40 | 20A | 4×4-Modul, Satelliten-Funkmodul |
| 41 | 15A | Radio, Elektrochromatischer Rückspiegel, Schlossschalterbeleuchtung |
| 42 | 10 A | Relaisspule für Sitzheizung, Relaisspulen für Umbauschalter, Relaisspule für beheizte Spiegel |
| 43 | 10 A | Tankwahlschalter, 4×4 Modul |
| 44 | 10 A | Kundenzugriffsfeed (PTO) ausführen/starten |
| 45 | 5A | Frontwischerlogik, Relaisspule Gebläsemotor |
| 46 | 7,5A | Nicht verwendet (Ersatz) |
| 47 | 30A Leistungsschalter | Elektrische Fensterheber, Schiebedach, Power Sliding Backlite |
| 48 | Relais | Verzögertes Accessoiy |
Motorraum
ad vertisements

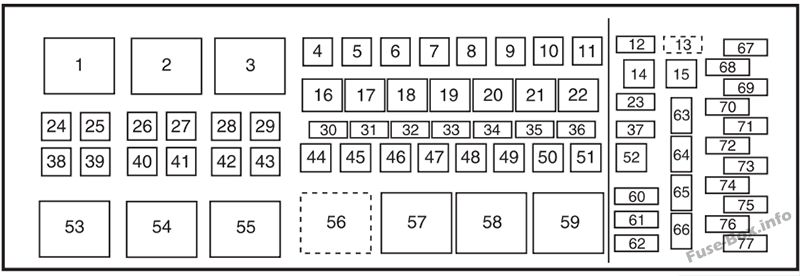

Zuordnung der Sicherungen im Stromverteiler (2008)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | Relais | Gebläsemotor/variable Gebläsesteuerung (Zweizonen-Klimaautomatik) |
| 2 | Relais | Elektronisches Shift-on-the-Fly (ESOF) Lo-Hi |
| 3 | Relais | Heizungsspiegel |
| 4 | — | Nicht benutzt |
| 5 | 30A* | Anhängerbremssteuerung (TBC) |
| 6 | 40A* | ABS-Modul (Pumpe) |
| 7 | 30A* | Nachrüster Hilfsschalter #1 |
| 8 | 30A* | Nachrüster Hilfsschalter #2 |
| 9 | 40A* | ABS-Modul (Spule) |
| 10 | 20 A* | Feuerzeug |
| 11 | 20 A* | Steckdose im Armaturenbrett |
| 12 | 15A** | Bremse Ein/Aus (BOO) Relaisspeisung |
| 13 | 5A ** | Bremsschalter, Bremsschalterrelaisspule, SJB-Modul, 4×4-Modul |
| 14 | — | Nicht benutzt |
| fünfzehn | — | Nicht benutzt |
| 16 | Relais | Klimakupplung |
| 17 | Relais | Nicht benutzt |
| 18 | Relais | Kraftstoffpumpentreibermodul (FPDM), Einspritzdüsen (Benzinmotoren), Dieselkraftstoffsteuermodul (DFCM) (Dieselmotor) |
| 19 | Relais | Rückfahrscheinwerfer, Rückfahrkamera (RSS), Motorraumsicherung 63 |
| 20 | Relais | Anhänger stoppen/abbiegen (links) |
| 21 | Relais | Anhänger stoppen/abbiegen (rechts) |
| 22 | Relais | Bremsleuchten, Center High-Mounted Bremsleuchte (CHMSL), TBC, Kundenzugang |
| 23 | 15A** | Heizungsspiegel |
| 24 | 40A* | Gebläsemotorrelais |
| 25 | — | Nicht benutzt |
| 26 | 30A* | ESOF-Relais lo-hi |
| 27 | 50A* | Glühkerzen-Steuermodul (GPCM) Nr. 1 (nur Dieselmotor) |
| 28 | 20 A* | Beheiztes Spiegelrelais |
| 29 | 30A* | Elektrischer Beifahrersitz |
| 30 | 10 A** | Klimakupplungsrelais |
| 31 | 15A** | Relais elektrisch anklappbarer Spiegel |
| 32 | 20A** | Kraftstoffpumpenrelais |
| 33 | 20A** | Rückfahrscheinwerferrelais |
| 34 | 25A** | Anhänger-Stopp/Wende-Relais |
| 35 | 5A** | ESOF-Relaisspulen |
| 36 | 10 A** | Benzinmotoren: Powertrain Control Module (PCM) hält die Leistung am Leben, Kanisterentlüftung Dieselmotor: Motorsteuermodul (ECM) hält die Leistung am Leben |
| 37 | 10 A** | Getriebesteuergerät (TCM) (nur Dieselmotor) |
| 38 | — | Nicht benutzt |
| 39 | 50A* | ECM-Leistung (Dieselmotor) |
| 40 | 30A* | Anlasserrelais |
| 41 | 20 A* | Steckdose (Mittelkonsole – Vorne) |
| 42 | 30A* | Anhängerstandlichtrelais |
| 43 | 20 A* | Steckdose (Mittelkonsole – Hinten) |
| 44 | 30A* | Laderelais der Anhängerbatterie |
| 45 | 30A* | Elektrischer Fahrersitz oder Memory-Modul |
| 46 | 40A* | Run/Start-Relais |
| 47 | 50A* | GPCM #2 (nur Dieselmotor) |
| 48 | 30A* | ESOF-Relais hallo-lo |
| 49 | 30A* | Scheibenwischermotor |
| 50 | 30A* | PCM-Relaisspule, PCM-Relais (nur Benzinmotoren) |
| 51 | — | Nicht benutzt |
| 52 | — | Nicht benutzt |
| 53 | Relais | PCM-Energiebus (Sicherungen 68, 70, 72, 74, 76) (nur Dieselmotor) |
| 54 | Relais | Anlassermagnet |
| 55 | Relais | Anhängerkupplung Parklampen |
| 56 | Relais | Batterieladung des Anhängerschleppers |
| 57 | Relais | Power Distribution Box (PDB) Bus (Sicherungen 67, 69, 71, 73, 75, 77) SJB Run/Start Bus (Sicherungen 29-37, 46) |
| 58 | Relais | ESOF hallo |
| 59 | Relais | PCM-Energiebus (Sicherungen 68, 70, 72, 74, 76) (nur Benzinmotoren) |
| 60 | Diode | Anlasserrelais (nur Benzinmotoren) |
| 61 | Diode | Klimakupplung |
| 62 | Diode | Benzinpumpe |
| 63 | 15A** | Rückfahrscheinwerfer für Anhängerkupplung |
| 64 | 5A** | Spiegelmarkierungsleuchten |
| 65 | — | Nicht benutzt |
| 66 | — | Nicht benutzt |
| 67 | — | Nicht benutzt |
| 68 | — | Nicht benutzt |
| 69 | — | Nicht benutzt |
| 70 | 10 A** | Benzinmotoren: Relaisspule A/C-Kupplung, Kältemittelbehälterschalter, beheiztes PCV- Dieselmotor: Relaisspule A/C-Kupplung, Kupplungsschalter, Kraftstoffpumpenkühler, A/C-Zyklusdruckschalter |
| 71 | 5A** | Kraftstoffpumpenrelaisdiode, PCM/ECM-Betriebs-/Startleistung |
| 72 | 15A** | Benzinmotoren: Zündspulen Dieselmotor: Motor TCM |
| 73 | — | Nicht benutzt |
| 74 | 20A** | Benzinmotoren: VPWR: HEGO, CMS, MAFS, EVMV, CMCV, VCT, IMTV Dieselmotor: VPWR: Motorlasten |
| 75 | 5A** | Spulenleistung des Backup-Relais |
| 76 | 20A** | Benzinmotoren: VPWR: PCM Dieselmotor: VPWR: ECM |
| 77 | 10 A** | Logik des ABS-Moduls |
| * Patronensicherungen ** Mini-Sicherungen |
2010
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2010)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 30A | Nicht verwendet (Ersatz) |
| 2 | 15A | Nicht verwendet (Ersatz) |
| 3 | 15A | Familienunterhaltungssystem (FES) |
| 4 | 30A | Nicht verwendet (Ersatz) |
| 5 | 10 A | Tastaturbeleuchtung, Brems-Schaltsperre (BSI), SPBJB |
| 6 | 20A | Blinker |
| 7 | 10 A | Linker Scheinwerfer (Abblendlicht) |
| 8 | 10 A | Rechter Scheinwerfer (Abblendlicht) |
| 9 | 15A | Innenbeleuchtung, Beleuchtete Trittbretter |
| 10 | 15A | Cargo-Lampe, Puddle-Lampe, Schalter-Hintergrundbeleuchtung |
| 11 | 10 A | Nicht verwendet (Ersatz) |
| 12 | 7,5A | Elektrischer Spiegelschalter, elektrisch verstellbarer Fahrersitz (Memory) |
| 13 | 5A | Nicht verwendet (Ersatz) |
| 14 | 10 A | Nachrüstung Relais #3 Einspeisung |
| fünfzehn | 10 A | Klimatisierungskopf |
| 16 | 15A | Nachrüstrelais #4 Feed |
| 17 | 20A | Alle Lock-Motor-Feeds |
| 18 | 20A | Vorschub des Sitzheizungsrelais |
| 19 | 25A | Nicht verwendet (Ersatz) |
| 20 | 15A | Einstellbare Pedale, Datalink |
| 21 | 15A | Nebelscheinwerfer-Relaisspeisung, Abbiegelicht |
| 22 | 15A | Relaisspeisung Standlicht |
| 23 | 15A | Fernlicht-Relais-Zufuhr |
| 24 | 20A | Hornrelaisspeisung |
| 25 | 10 A | Elektrischer Teleskopspiegelschalter, Bedarfsleuchten – unter der Motorhaube und beleuchtetes Visier (Batteriesparmodus) |
| 26 | 10 A | Cluster |
| 27 | 20A | Zündschaltereinspeisung, Fahrgastraumsicherungen 28, 42, 43, 44 und 45, Motorraum-Starterrelaisspule #57 (Dieselmotor), Zubehör-Abschaltsteuergerät (falls vorhanden) (Dieselmotor), Motorraum-Starterrelaisdiode (Benzin Motoren) |
| 28 | 5A | Radio |
| 29 | 5A | Nicht verwendet (Ersatz) |
| 30 | 5A | Nicht verwendet (Ersatz) |
| 31 | 10 A | Nicht verwendet (Ersatz) |
| 32 | 10 A | Rückhaltesystem (RCM), Deaktivierungsanzeige Beifahrerairbag |
| 33 | 10 A | Anhängerkupplungsbremssteuerung, Anhängerkupplung Batterieladerelaisspule |
| 34 | 5A | Nicht verwendet (Ersatz) |
| 35 | 10 A | Rückfahrerkennungssystem (RSS), 4×4-Modul, 4×4-Magnetventil, Traktionskontrollschalter, Abschlepp-/Haulschalter (Dieselmotor) |
| 36 | 5A | Passives Anti-Diebstahl-System (PATS)-Transceiver, Cluster-Steuerung |
| 37 | 10 A | Klimatisierung, PTC-Steuerung |
| 38 | 20A | Subwoofer |
| 39 | 20A | Radio, Navigationsradio und Verstärker |
| 40 | 20A | 4×4-Modul, Satellitenfunkmodul, SYNC®, GPS |
| 41 | 15A | Radio, Rückspiegel mit automatischer Abblendung, Beleuchtung des Schlossschalters |
| 42 | 10 A | Relaisspule für Sitzheizung, Relaisspulen für Umbauschalter, Relaisspule für beheizte Spiegel |
| 43 | 10 A | Tankwahlschalter, 4×4 Modul |
| 44 | 10 A | Kundenzugriffsfeed (PTO) ausführen |
| 45 | 5A | Frontwischerlogik, Relaisspule Gebläsemotor |
| 46 | 7,5A | Nicht verwendet (Ersatz) |
| 47 | 30A Leistungsschalter | Elektrische Fensterheber, Monddach, Elektrisches Schiebefenster hinten |
| 48 | Relais | Verzögertes Accessoiy |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Stromverteilerkasten (2010)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | Relais | Gebläsemotor/Variable Gebläsesteuerung (Zweizonen-Klimasteuerung) |
| 2 | Relais | Elektronisches Shift-on-the-Fly (ESOF) Lo-Hi |
| 3 | Relais | Heizungsspiegel |
| 4 | — | Nicht benutzt |
| 5 | 30A* | Anhängerbremssteuerung (TBC) |
| 6 | 40A* | Modul Antiblockiersystem (ABS) (Pumpe) |
| 7 | 30A* | Nachrüster Hilfsschalter #1 |
| 8 | 30A* | Nachrüster Hilfsschalter #2 |
| 9 | 40A* | ABS-Modul (Spule) |
| 10 | 20A* | Steckdose am Armaturenbrett/Zigarettenanzünder |
| 11 | 20A* | Steckdose im Armaturenbrett |
| 12 | 15A** | Bremse ein/aus (BOO) Relaisspeisung |
| 13 | 5A** | Bremsschalter, Bremsschalterrelaisspule, SJB-Modul, 4×4-Modul |
| 14 | — | Nicht benutzt |
| fünfzehn | — | Nicht benutzt |
| 16 | Relais | Klimakupplung |
| 17 | Relais | Wischer |
| 18 | Relais | Kraftstoffpumpentreibermodul (FPDM), Einspritzdüsen (Benzinmotoren), Dieselkraftstoffsteuermodul (DFCM) (Dieselmotor) |
| 19 | Relais | Rückfahrscheinwerfer, Rückfahrwarnsystem (RSS), Motorraumsicherung 63 |
| 20 | Relais | Anhänger stoppen/abbiegen (links) |
| 21 | Relais | Anhänger stoppen/abbiegen (rechts) |
| 22 | Relais | Bremsleuchten, Mittelhoch montierte Bremsleuchte (CHMSL), TBC, Kundenzugang |
| 23 | 15A** | Heizungsspiegel, Beheizter Fleckspiegel |
| 24 | 40A* | Gebläsemotorrelais |
| 25 | — | Nicht benutzt |
| 26 | 30A* | ESOF-Relais lo-hi |
| 27 | 50A* | Glühkerzensteuermodul (GPCM) #1 (nur Dieselmotor) |
| 28 | 20A* | Beheiztes Spiegelrelais |
| 29 | 30A* | Elektrischer Beifahrersitz |
| 30 | 10 A** | Klimakupplungsrelais |
| 31 | 15A** | Relais elektrisch anklappbarer Spiegel |
| 32 | 20A** | Kraftstoffpumpenrelais |
| 33 | 20A** | Rückfahrscheinwerferrelais |
| 34 | 25A** | Anhänger-Stopp/Wende-Relais |
| 35 | 5A** | ESOF-Relaisspulen |
| 36 | 10 A** | Benzinmotoren: Powertrain-Steuermodul (PCM) hält die Leistung am Leben, Kanisterentlüftung Dieselmotor: Motorsteuermodul (ECM) hält die Leistung am Leben |
| 37 | 10 A** | Getriebesteuergerät (TCM) (nur Dieselmotor) |
| 38 | — | Nicht benutzt |
| 39 | 50A* | ECM-Leistung (Dieselmotor) |
| 40 | 30A* | Anlasserrelais |
| 41 | 20A* | Steckdose (Mittelkonsole – vorne) |
| 42 | 30A* | Anhängerstandlichtrelais |
| 43 | 20A* | Steckdose (Mittelkonsole – hinten) |
| 44 | 30A* | Laderelais der Anhängerbatterie |
| 45 | 30A* | Elektrischer Fahrersitz oder Memory-Modul, Air Ride-Sitze |
| 46 | 40 A* | Run/Start-Relais |
| 47 | 50A* | GPCM #2 (nur Dieselmotor) |
| 48 | 30A* | ESOF-Relais hallo-lo |
| 49 | 30A* | Scheibenwischermotor |
| 50 | 30A* | PCM-Relaisspule, PCM-Relais (nur Benzinmotoren) |
| 51 | — | Nicht benutzt |
| 52 | — | Nicht benutzt |
| 53 | Relais | PCM-Energiebus (Sicherungen 68, 70, 72, 74, 76) (nur Dieselmotor) |
| 54 | Relais | Anlassermagnet |
| 55 | Relais | Anhängerkupplung Parklampen |
| 56 | Relais | Batterieladung des Anhängerschleppers |
| 57 | Relais | Power Distribution Box (PDB) Bus (Sicherungen 67, 69, 71, 73, 75, 77) ‚ SJB Run/Start Bus (Sicherungen 29-37, 46) |
| 58 | Relais | ESOF hallo |
| 59 | Relais | PCM-Energiebus (Sicherungen 68, 70, 72, 74, 76) (nur Benzinmotoren) |
| 60 | Diode | One-Touch-Start (OTIS) |
| 61 | Diode | Klimakupplung |
| 62 | Diode | Benzinpumpe |
| 63 | 15A** | Rückfahrscheinwerfer für Anhängerkupplung |
| 64 | 5A** | Spiegelmarkierungsleuchten |
| 65 | — | Nicht benutzt |
| 66 | — | Nicht benutzt |
| 67 | — | Nicht benutzt |
| 68 | — | Nicht benutzt |
| 69 | — | Nicht benutzt |
| 70 | 10 A** | Benzinmotoren: Relaisspule A/C-Kupplung, Schalter für Kältemitteleindämmung, Beheizter PCV- Dieselmotor: Relaisspule A/C-Kupplung, Kupplungsschalter, Kraftstoffpumpenkühler, A/C-Zyklus-Druckmuster |
| 71 | 5A** | Kraftstoffpumpenrelaisdiode, PCM/ECM-Betriebs-/Startleistung |
| 72 | 15A** | Benzinmotoren: Zündspulen Dieselmotor: Motor TCM |
| 73 | 2A** | Rückfahrkamerasystem (RCS) |
| 74 | 20A** | Benzinmotoren: Fahrzeugleistung (VPWR): Beheizter Abgassauerstoffsensor, CMS, Luftmassenmesser, Elektronisches Dampfmanagementventil, CMCV, Variable Nockensteuerung, IMTV Dieselmotor: VPWR: Motorlasten |
| 75 | 5A** | Spulenleistung des Backup-Relais |
| 76 | 20A** | Benzinmotoren: VPWR: PCM Dieselmotor: VPWR: ECM |
| 77 | 10 A** | Logik des ABS-Moduls |
| * Patronensicherungen ** Mini-Sicherungen |
2011
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2011)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 30A | Nicht verwendet (Ersatz) |
| 2 | 15A | Nachrüstrelais #4 |
| 3 | 30A | Nicht verwendet (Ersatz) |
| 4 | 10 A | Teleskopspiegelschalter, Innenbeleuchtung, Motorhaubenleuchte |
| 5 | 20A | Monddach |
| 6 | 5A | Sitzmodul Fahrer |
| 7 | 7,5A | Fahrersitzschalter, Lendenwirbelmotor Fahrer |
| 8 | 10 A | Elektrischer Spiegelschalter |
| 9 | 10 A | Nachrüstrelais #3 |
| 10 | 10 A | Betriebs-/Zubehörrelais, Kundenzugriffsfeed |
| 11 | 10 A | Kombiinstrument |
| 12 | 15A | Innenbeleuchtung, Beleuchtete Trittbrettleuchten |
| 13 | 15A | Blinker und Bremsleuchten rechts, Anhängerkupplung rechts (TT) Bremsblinkrelais |
| 14 | 15A | Linke Blinker und Bremsleuchten, Linkes TT-Stopp-Blinker-Relais |
| fünfzehn | 15A | Hoch montierte Bremsleuchten, Rückfahrleuchten, TT-Rückfahrrelais |
| 16 | 10 A | Abblendlicht rechts |
| 17 | 10 A | Abblendlicht links |
| 18 | 10 A | Tastaturbeleuchtung, Passive Diebstahlwarnanzeige (PATS), Powertrain Control Module (PCM), Bremsschaltsperre |
| 19 | 20A | Subwoofer |
| 20 | 20A | Elektrische Türschlösser |
| 21 | 10 A | Bremse Ein/Aus-Schalter |
| 22 | 20A | Horn |
| 23 | 15A | Nicht verwendet (Ersatz) |
| 24 | 15A | Lenkradsteuermodul, Diagnosestecker, Satellitenradiomodul, Relais für elektrisch anklappbare Spiegel, schlüsselloser Fernzugang |
| 25 | 15A | Nicht verwendet (Ersatz) |
| 26 | 5A | Lenkradsteuermodul |
| 27 | 20A | Verstärker |
| 28 | 15A | Zündschloss |
| 29 | 20A | SYNC®, GPS-Modul, Funk-Frontplatte |
| 30 | 15A | Standlichtrelais, TT Standlichtrelais |
| 31 | 5A | Anhängerbremssteuerung (Bremssignal), Kundenzugang |
| 32 | 15A | Monddach, automatisch abblendende Spiegel, Wechselrichter, Beleuchtung des Türschlossschalters für Fahrer und Beifahrer |
| 33 | 10 A | Rückhaltekontrollmodul |
| 34 | 10 A | Nicht verwendet (Ersatz) |
| 35 | 5A | Wählschalter, Rückwärtseinparkhilfemodul, Anhängerbremssteuermodul |
| 36 | 10 A | Kraftstofftank-Auswahlmuster |
| 37 | 10 A | PTC-Heizung |
| 38 | 10 A | Funkblende |
| 39 | 15A | Fernlicht Scheinwerfer |
| 40 | 10 A | Standlicht (in den Spiegeln), Dachmarkierungsleuchten |
| 41 | 7,5A | Deaktivierungsanzeige Beifahrerairbag |
| 42 | 5A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Wischerrelais |
| 44 | 10 A | Upfitter-Farbfelder |
| 45 | 5A | Nicht verwendet (Ersatz) |
| 46 | 10 A | Klimakontrolle |
| 47 | 15A | Nebelscheinwerfer, Nebelscheinwerferanzeige (im Schalter) |
| 48 | 30A Leistungsschalter | Muster für elektrische Fensterheber, Muster für elektrische hintere Schiebefenster |
| 49 | Relais | Verzögertes Zubehör |
ad vertisements
Motorraum

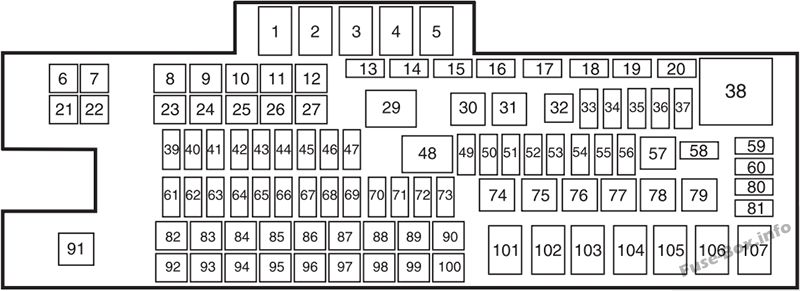

Zuordnung der Sicherungen im Stromverteilerkasten (2011)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | Relais | Gebläsemotor |
| 2 | — | Nicht benutzt |
| 3 | Relais | Harnstoffheizungen |
| 4 | — | Nicht benutzt |
| 5 | Relais | Heckscheibenheizung |
| 6 | — | Nicht benutzt |
| 7 | 40A* | Heckscheibenheizung |
| 8 | 30A* | Beifahrersitz |
| 9 | 30A* | Fahrersitz |
| 10 | — | Nicht benutzt |
| 11 | — | Nicht benutzt |
| 12 | — | Nicht benutzt |
| 13 | — | Nicht benutzt |
| 14 | — | Nicht benutzt |
| fünfzehn | Diode | Benzinpumpe |
| 16 | — | Nicht benutzt |
| 17 | 15A** | Beheizter Spiegel |
| 18 | — | Nicht benutzt |
| 19 | — | Nicht benutzt |
| 20 | — | Nicht benutzt |
| 21 | — | Nicht benutzt |
| 22 | 30A* | Anhängerkupplung elektrische Bremse |
| 23 | 40 A* | Gebläsemotor |
| 24 | — | Nicht benutzt |
| 25 | 30A* | Wischer |
| 26 | 30A* | Anhängerkupplung Parklampen |
| 27 | 25A* | Harnstoffheizungen |
| 28 | — | Buss-Bar |
| 29 | Relais | Anhängerkupplung Parklampen |
| 30 | Relais | Klimakupplung |
| 31 | Relais | Wischer |
| 32 | — | Nicht benutzt |
| 33 | 15A** | Fahrzeugleistung (VPWR) 1 |
| 34 | 15A** | VPWR 2 (Dieselmotor) |
| 34 | 20A** | VPWR 2 (Gasmotor) |
| 35 | 10 A** | VPWR 3 |
| 36 | 15A** | VPWR 4 (Dieselmotor) |
| 36 | 20A** | VPWR 4 (Gasmotor) |
| 37 | 10 A** | VPWR 5 (Dieselmotor) |
| 38 | Relais | Steuergerät Antriebsstrang (PCM) (Dieselmotor), Elektronisches Steuergerät (ECM) (Benzinmotor) |
| 39 | 10 A** | 4×4 Nabenschloss |
| 40 | 15A** | 4×4 elektronisches Schloss |
| 41 | — | Nicht benutzt |
| 42 | — | Nicht benutzt |
| 43 | — | Nicht benutzt |
| 44 | — | Nicht benutzt |
| 45 | 10 A** | Relaisspule laufen/starten |
| 46 | 10 A** | Keep-Alive-Power des Getriebesteuermoduls (TCM) |
| 47 | 10 A** | A/C Kupplungsspeisung |
| 48 | Relais | Ausführen/Starten |
| 49 | 10 A** | Rückfahrkamerasystem |
| 50 | 10 A** | Relaisspule des Gebläsemotors |
| 51 | — | Nicht benutzt |
| 52 | 10 A** | PCM/ECM/TCM ausführen/starten |
| 53 | 10 A** | 4×4-Modul |
| 54 | 10 A** | Antiblockiersystem (ABS) laufen/starten |
| 55 | 10 A** | Heckscheiben-Entfrosterspule, Batterieladespule |
| 56 | 20A** | Fahrgastraum-Sicherungstafel Run/Start Feed |
| 57 | Relais | Benzinpumpe |
| 58 | — | Nicht benutzt |
| 59 | — | Nicht benutzt |
| 60 | — | Nicht benutzt |
| 61 | — | Nicht benutzt |
| 62 | — | Nicht benutzt |
| 63 | — | Nicht benutzt |
| 64 | — | Nicht benutzt |
| 65 | — | Nicht benutzt |
| 66 | 20A** | Benzinpumpe |
| 67 | — | Nicht benutzt |
| 68 | 10 A** | Spule des Kraftstoffpumpenrelais |
| 69 | — | Nicht benutzt |
| 70 | 10 A** | Rückfahrleuchte für Anhängerkupplung |
| 71 | 10 A** | Kanisterentlüftung (Gasmotor) |
| 72 | 10 A** | PCM/ECM-Relaisspule versorgt Keep-Alive-Leistung |
| 73 | — | Nicht benutzt |
| 74 | Relais | Anhängerkupplung links stoppen/abbiegen |
| 75 | Relais | Anhängerkupplung rechts stoppen/abbiegen |
| 76 | Relais | Sicherungslampe |
| 77 | — | Nicht benutzt |
| 78 | — | Nicht benutzt |
| 79 | — | Nicht benutzt |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | 20 A* | Hilfsenergiepunkt #2 |
| 83 | 20 A* | Hilfsenergiepunkt Nr. 1 |
| 84 | 30A* | 4×4 Schaltmotor |
| 85 | 30A* | Sitzheizung/-kühlung |
| 86 | 25A* | ABS-Spulenzuführung |
| 87 | 20 A* | Hilfsenergiepunkt #5 |
| 88 | — | Nicht benutzt |
| 89 | 40 A* | Anlasser |
| 90 | 25A* | Batterieladung des Anhängerschleppers |
| 91 | — | Nicht benutzt |
| 92 | 20 A* | Hilfsenergiepunkt #4 |
| 93 | 20 A* | Zusatzsteckdose #3 |
| 94 | 25A* | Aufrüster Nr. 1 |
| 95 | 25A* | Aufrüster #2 |
| 96 | 50A* | ABS-Pumpe |
| 97 | 40A* | Wechselrichter |
| 98 | — | Nicht benutzt |
| 99 | — | Nicht benutzt |
| 100 | 25A* | Blinker für Anhängerkupplung |
| 101 | Relais | Anlasser |
| 102 | Relais | Batterieladung des Anhängerschleppers |
| 103 | — | Nicht benutzt |
| 104 | — | Nicht benutzt |
| 105 | — | Nicht benutzt |
| 106 | — | Nicht benutzt |
| 107 | — | Nicht benutzt |
| * Patronensicherungen ** Mini-Sicherungen |
2012
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2012)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 30A | Nicht verwendet (Ersatz) |
| 2 | 15A | Nachrüstrelais #4 |
| 3 | 30A | Intelligentes Beifahrerfenster |
| 4 | 10 A | Teleskopspiegelschalter, Innenbeleuchtung, Motorhaubenleuchte |
| 5 | 20A | Monddach |
| 6 | 5A | Sitzmodul Fahrer |
| 7 | 7,5A | Fahrersitzschalter, Lendenwirbelmotor Fahrer |
| 8 | 10 A | Elektrischer Spiegelschalter |
| 9 | 10 A | Nachrüstrelais #3 |
| 10 | 10 A | Betriebs-/Zubehörrelais, Kundenzugriffsfeed |
| 11 | 10 A | Kombiinstrument |
| 12 | 15A | Innenbeleuchtung, Beleuchtete Trittbrettleuchten |
| 13 | 15A | Blinker und Bremsleuchten rechts, Anhängerkupplung rechts (TT) Bremsblinkrelais |
| 14 | 15A | Linke Blinker und Bremsleuchten, Linkes TT-Stopp-Blinker-Relais |
| fünfzehn | 15A | Hoch montierte Bremsleuchten, Rückfahrleuchten, TT-Rückfahrrelais |
| 16 | 10 A | Abblendlicht rechts |
| 17 | 10 A | Abblendlicht links |
| 18 | 10 A | Tastaturbeleuchtung, Passive Diebstahlwarnanzeige (PATS), Powertrain Control Module (PCM), Bremsschaltsperre |
| 19 | 20A | Subwoofer |
| 20 | 20A | Elektrische Türschlösser |
| 21 | 10 A | Bremse Ein/Aus-Schalter |
| 22 | 20A | Horn |
| 23 | 15A | Nicht verwendet (Ersatz) |
| 24 | 15A | Lenkradsteuermodul, Diagnosestecker, Relais für elektrisch anklappbare Spiegel, Remote Keyless Entry |
| 25 | 15A | Nicht verwendet (Ersatz) |
| 26 | 5A | Lenkradsteuermodul |
| 27 | 20A | Verstärker |
| 28 | 15A | Zündschloss |
| 29 | 20A | SYNC®, GPS-Modul, Funk-Frontplatte |
| 30 | 15A | Standlichtrelais, TT Standlichtrelais |
| 31 | 5A | Anhängerbremssteuerung (Bremssignal), Kundenzugang |
| 32 | 15A | Monddach, automatisch abblendende Spiegel, Wechselrichter, Beleuchtung des Türschlossschalters für Fahrer und Beifahrer |
| 33 | 10 A | Rückhaltekontrollmodul |
| 34 | 10 A | Nicht verwendet (Ersatz) |
| 35 | 5A | Wählschalter, Rückwärtseinparkhilfemodul, Anhängerbremssteuermodul |
| 36 | 10 A | Tankauswahlschalter |
| 37 | 10 A | PTC-Heizung |
| 38 | 10 A | Funkblende |
| 39 | 15A | Fernlicht Scheinwerfer |
| 40 | 10 A | Standlicht (in den Spiegeln), Dachmarkierungsleuchten |
| 41 | 7,5A | Deaktivierungsanzeige Beifahrerairbag |
| 42 | 5A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Wischerrelais |
| 44 | 10 A | Schalter nachrüsten |
| 45 | 5A | Nicht verwendet (Ersatz) |
| 46 | 10 A | Klimakontrolle |
| 47 | 15A | Nebelscheinwerfer, Nebelscheinwerferanzeige (im Schalter) |
| 48 | 30A Leistungsschalter | Schalter für elektrische Fensterheber, Schalter für elektrische Fensterheber hinten |
| 49 | Relais | Verzögertes Zubehör |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteilerkasten (2012)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | Relais | Gebläsemotor |
| 2 | — | Nicht benutzt |
| 3 | Relais | Harnstoffheizungen (Dieselmotor) |
| 4 | — | Nicht benutzt |
| 5 | Relais | Heckscheibenheizung |
| 6 | — | Nicht benutzt |
| 7 | 50A* | Heckscheibenheizung |
| 8 | 30A* | Beifahrersitz |
| 9 | 30A* | Fahrersitz |
| 10 | — | Nicht benutzt |
| 11 | — | Nicht benutzt |
| 12 | 30A* | Fahrer Smart Window |
| 13 | — | Nicht benutzt |
| 14 | — | Nicht benutzt |
| fünfzehn | Diode | Kraftstoffpumpe (Dieselmotor) |
| 16 | — | Nicht benutzt |
| 17 | 15A** | Beheizter Spiegel |
| 18 | — | Nicht benutzt |
| 19 | — | Nicht benutzt |
| 20 | — | Nicht benutzt |
| 21 | — | Nicht benutzt |
| 22 | 30A* | Anhängerkupplung elektrische Bremse |
| 23 | 40A* | Gebläsemotor |
| 24 | — | Nicht benutzt |
| 25 | 30A* | Wischer |
| 26 | 30A* | Anhängerkupplung Parklampen |
| 27 | 25A* | Harnstoffheizungen (Dieselmotor) |
| 28 | — | Buss-Bar |
| 29 | Relais | Anhängerkupplung Parklampen |
| 30 | Relais | Klimakupplung |
| 31 | Relais | Wischer |
| 32 | — | Nicht benutzt |
| 33 | 15A** | Fahrzeugleistung (VPWR) 1 |
| 34 | 15A** | VPWR 2 (Dieselmotor) |
| 34 | 20A** | VPWR 2 (Gasmotor) |
| 35 | 10 A** | VPWR 3 |
| 36 | 15A** | VPWR 4 (Dieselmotor) |
| 36 | 20A** | VPWR 4 (Gasmotor) |
| 37 | 10 A** | VPWR 5 (Dieselmotor) |
| 38 | Relais | Steuergerät Antriebsstrang (PCM) (Dieselmotor), Elektronisches Steuergerät (ECM) (Benzinmotor) |
| 39 | 10 A** | 4×4 Nabenschloss |
| 40 | 15A** | 4×4 elektronisches Schloss |
| 41 | — | Nicht benutzt |
| 42 | — | Nicht benutzt |
| 43 | — | Nicht benutzt |
| 44 | — | Nicht benutzt |
| 45 | 10 A** | Relaisspule laufen/starten |
| 46 | 10 A** | Getriebesteuergerät (TCM) Keep-Alive-Power (Dieselmotor) |
| 47 | 10 A** | A/C Kupplungsspeisung |
| 48 | Relais | Ausführen/Starten |
| 49 | 10 A** | Rückfahrkamerasystem |
| 50 | 10 A** | Relaisspule des Gebläsemotors |
| 51 | — | Nicht benutzt |
| 52 | 10 A** | PCM/ECM/TCM ausführen/starten |
| 53 | 10 A** | 4×4-Modul |
| 54 | 10 A** | Antiblockiersystem (ABS) laufen/starten |
| 55 | 10 A** | Heckscheiben-Entfrosterspule, Batterieladespule |
| 56 | 20A** | Fahrgastraum-Sicherungstafel Run/Start Feed |
| 57 | Relais | Benzinpumpe |
| 58 | — | Nicht benutzt |
| 59 | — | Nicht benutzt |
| 60 | — | Nicht benutzt |
| 61 | — | Nicht benutzt |
| 62 | — | Nicht benutzt |
| 63 | — | Nicht benutzt |
| 64 | — | Nicht benutzt |
| 65 | — | Nicht benutzt |
| 66 | 20A** | Benzinpumpe |
| 67 | — | Nicht benutzt |
| 68 | 10 A** | Spule des Kraftstoffpumpenrelais |
| 69 | — | Nicht benutzt |
| 70 | 10 A** | Rückfahrleuchte für Anhängerkupplung |
| 71 | 10 A** | Kanisterentlüftung (Gasmotor) |
| 72 | 10 A** | PCM/ECM-Relaisspule versorgt Keep-Alive-Leistung |
| 73 | — | Nicht benutzt |
| 74 | Relais | Anhängerkupplung links stoppen/abbiegen |
| 75 | Relais | Anhängerkupplung rechts stoppen/abbiegen |
| 76 | Relais | Sicherungslampe |
| 77 | — | Nicht benutzt |
| 78 | — | Nicht benutzt |
| 79 | — | Nicht benutzt |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | 20 A* | Hilfsenergiepunkt #2 |
| 83 | 20 A* | Hilfsenergiepunkt Nr. 1 |
| 84 | 30A* | 4×4 Schaltmotor |
| 85 | 30A* | Sitzheizung/-kühlung |
| 86 | 25A* | ABS-Spulenzuführung |
| 87 | 20 A* | Hilfsenergiepunkt #5 |
| 88 | — | Nicht benutzt |
| 89 | 40A* | Anlasser |
| 90 | 25A* | Batterieladung des Anhängerschleppers |
| 91 | — | Nicht benutzt |
| 92 | 20 A* | Hilfsenergiepunkt #4 |
| 93 | 20 A* | Zusatzsteckdose #3 |
| 94 | 25A* | UpFitter #1 |
| 95 | 25A* | UpFitter #2 |
| 96 | 50A* | ABS-Pumpe |
| 97 | 40 A* | Wechselrichter |
| 98 | — | Nicht benutzt |
| 99 | — | Nicht benutzt |
| 100 | 25A* | Blinker für Anhängerkupplung |
| 101 | Relais | Anlasser |
| 102 | Relais | Batterieladung des Anhängerschleppers |
| 103 | — | Nicht benutzt |
| 104 | — | Nicht benutzt |
| 105 | — | Nicht benutzt |
| 106 | — | Nicht benutzt |
| 107 | — | Nicht benutzt |
| * Patronensicherungen ** Mini-Sicherungen |
