Sicherungsanordnung Ford F250 / F350 / F450 / F550 2017-2019…
Zigarettenanzünder (Steckdose) Sicherungen im Ford F-250 / F-350 / F-450 / F-550 sind die Sicherungen №22 (2017: Auxiliary Power Point #5 (Heckkonsole)), №62 (Auxiliary Power Point #1 (Instrumententafel)), №64 (Zusatzsteckdose #2), №66 (Zusatzsteckdose #3 (Mittelkonsole)), №68 (Zusatzsteckdose #4 (Hintere Medienablage)) und №70 ( 2018-2019: Zusatzstromanschluss #5 (Mittelkonsole hinten) im Sicherungskasten Motorraum.
Lage des Sicherungskastens
Passagierabteil
Der Sicherungskasten befindet sich im Beifahrerfußraum rechts hinter einer Verkleidung.
Motorraum

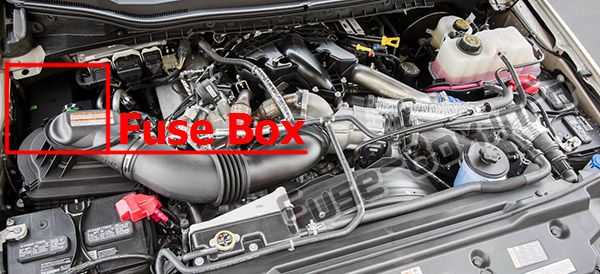

Der Stromverteiler befindet sich im Motorraum.
Sicherungskastendiagramme
ad vertisements
2017
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2017)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | — | Nicht benutzt. |
| 2 | 7,5A | Memory-Sitzschalter (Lendenwirbelsäule). |
| 3 | 20A | Relais zum Entriegeln der Fahrertür. |
| 4 | 5A | Elektronischer Bremsregler für den Aftermarket. |
| 5 | 20A | Sitzheizungsmodul hinten. |
| 6 | — | Nicht benutzt. |
| 7 | — | Nicht benutzt. |
| 8 | — | Nicht benutzt. |
| 9 | — | Nicht benutzt. |
| 10 | 5A | Securicode™ Keyless-Entry-Tastatur. |
| 11 | 5A | Klimasteuermodul hinten. |
| 12 | 7,5A | Klimasteuermodul vorn. |
| 13 | 7,5A | Kombiinstrument. Intelligente Datenverbindung. Steuermodul für die Lenksäule. |
| 14 | — | Nicht benutzt. |
| fünfzehn | 10 A | Stromversorgung des Smart Datalink-Anschlusses. Heads Up-Anzeige. |
| 16 | — | Nicht benutzt. |
| 17 | 5A | Elektronisches Finish-Panel. |
| 18 | 5A | Zündschalter auf Knopfdruck. Zündschloss. Tastensperre. |
| 19 | 7,5 A | Getriebesteuerungsschalter (schleppen/schleppen). |
| 20 | — | Nicht benutzt. |
| 21 | 5A | Geländemanagementsystem. Head-up-Display. Feuchtigkeitssensor. |
| 22 | 5A | Insassenklassifizierungssensor. |
| 23 | 10 A | Zubehörverzögerung. Elektrische Fensterheber. Monddach. Relais elektrisch anklappbare Spiegel. Wandler. Beleuchtung des Fenster-/Schiebedachschalters. |
| 24 | 20A | Relais der Zentralverriegelung. |
| 25 | 30A | Smarter Fensterhebermotor vorne links. Türzonenmodul. |
| 26 | 30A | Smarter Fensterhebermotor vorne rechts. Türzonenmodul. |
| 27 | 30A | Monddach. |
| 28 | 20A | Sony Verstärker -10 Kanal. |
| 29 | 30A | Sony Verstärker -14 Kanal. |
| 30 | — | Nicht benutzt. |
| 31 | — | Nicht benutzt. |
| 32 | 10 A | SYNC. GPS-Modul. Anzeige. Radiofrequenz-Empfänger. |
| 33 | 20A | Radio. |
| 34 | 30A | Run-Start-Relais. |
| 35 | 5A | Rückhaltesteuermodul. |
| 36 | 15 A | Spurhaltesystem. Automatische Fernlichtsteuerung. Automatisch abblendende Spiegel. Sitzheizung hinten. |
| 37 | 20A | Beheiztes Lenkrad. |
| 38 | 30A | Fensterhebermotor links vorne. Fensterhebermotoren hinten. |
Motorraum
ad vertisements

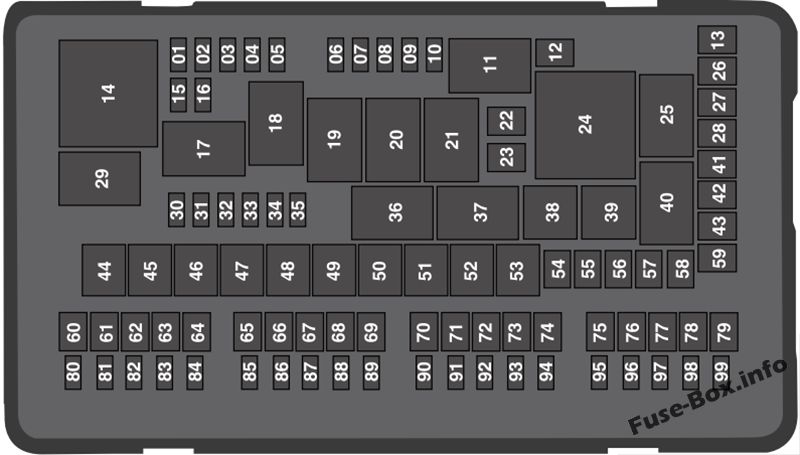

Zuordnung der Sicherungen im Stromverteilerkasten (2017)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 20A | Antriebsstrangsteuermodul. |
| 2 | 20A | Emissionen (MIL). |
| 3 | 20A | Lüfter. Klimakompressor. Motorbremse. |
| 4 | 20A | Schallschutzkappe. Luftmassenmesser. Emissionen. Glühkerzen. Harnstoff. |
| 5 | 15A | Steuermodul für komprimiertes Erdgas. |
| 6 | — | Nicht benutzt. |
| 7 | — | Nicht benutzt. |
| 8 | — | Nicht benutzt. |
| 9 | — | Nicht benutzt. |
| 10 | 15A | Beheizte Außenspiegel. |
| 11 | — | CNG-Relais. |
| 12 | 40A | Heizbare Heckscheibe. |
| 13 | — | Nicht benutzt. |
| 14 | — | Relais des Antriebsstrangsteuermoduls. |
| fünfzehn | 20A | Horn. |
| 16 | 10 A | Relaisleistung der Klimaanlagenkupplung. |
| 17 | — | Relais Heckscheibenheizung und Spiegelheizung. |
| 18 | — | Nicht benutzt. |
| 19 | — | Nicht benutzt. |
| 20 | — | Relais der zusätzlichen Luftheizungsbank Nr. 1 |
| 21 | — | Nicht benutzt. |
| 22 | 20A | Zusatzsteckdose #5 (hintere Konsole). Lauf-Start. |
| 23 | — | Nicht benutzt. |
| 24 | — | Relais für Kühlgebläse. Relais der zusätzlichen Luftheizungsbank Nr. 3. |
| 25 | — | Leistungsrelais des Glühkerzenmoduls. |
| 26 | — | Nicht benutzt. |
| 27 | 30A | Laderelais der Anhängerkupplung. |
| 29 | — | Run-Start-Relais. |
| 30 | 10 A | 4×4-Modul. |
| 31 | 5A | Adaptiver Tempomat. Lauf-Start. |
| 32 | 5A | Modul Antiblockiersystem. Lauf-Start. |
| 33 | 10 A | Antriebsstrangsteuermodul (ISPR). Lauf-Start. Motorsteuerungsmodul. Getriebesteuermodul. |
| 34 | 10 A | Informationssystem des toten Winkels. Lauf-Start. Vordere Kamera. Rückfahrkamera. |
| 35 | — | Nicht benutzt. |
| 36 | — | Relais des Gebläsemotors. |
| 37 | — | Laderelais der Anhängerkupplung. |
| 38 | — | Kupplungsrelais Klimakompressor. |
| 39 | — | Horn Relais. |
| 40 | — | Relais der zusätzlichen Luftheizungsbank Nr. 2. |
| 41 | 25 A | Glühkerzen. |
| 42 | 40A | Beleuchtungsmodul für Anhängerkupplung. |
| 43 | 40A | Gebläsemotor vorne. |
| 44 | 50A | Spannungsqualitätsmodul. Körperkontrollmodul. |
| 45 | 60A | Aktive Frontlenkung. |
| 46 | 50A | Zusätzliche Lufterhitzerbank #2. |
| 47 | 50A | Lüfter. Zusätzliche Lufterhitzerbank #3. |
| 48 | 50A | RP1-Bus des Karosseriesteuergeräts. |
| 49 | 60A | Wandler. |
| 50 | 50A | RP2-Bus des Karosseriesteuergeräts. |
| 51 | 60A | Karosseriesteuermodul B+ Zufuhr. |
| 52 | 60A | Pumpe des Antiblockiersystems. |
| 53 | 50A | Zusätzliche Lufterhitzerbank #1. |
| 54 | 30A | Steuergerät für Anhängerbremse. |
| 55 | 30A | Klimatisiertes Sitzmodul. |
| 56 | 40A | Zusatzbeleuchtungsmodul. |
| 57 | 30A | Power-Trittbretter. |
| 58 | 30A | Relais des Steuergeräts für komprimiertes Erdgas. |
| 59 | 30A | Ventil des Antiblockiersystems. |
| 60 | — | Nicht benutzt. |
| 61 | 30A | Fahrersitz elektrisch. |
| 62 | 20A | Hilfsenergiepunkt Nr. 1 (Instrumententafel). |
| 63 | 30A | Anlasser. |
| 64 | 20A | Hilfsenergiepunkt #2. |
| 65 | 30A | Beleuchtungsmodul für Anhängerkupplung. |
| 66 | 20A | Zusatzsteckdose #3 (Mittelkonsole). |
| 67 | 30A | Elektrischer Beifahrersitz. |
| 68 | 20A | Zusatzsteckdose Nr. 4 (hinterer Medienbehälter). |
| 69 | 25 A | 4×4-Modul. |
| 70 | — | Nicht benutzt. |
| 71 | — | Nicht benutzt. |
| 72 | 30A | Anhängerkupplung links/rechts stoppen/abbiegen. |
| 73 | — | Nicht benutzt. |
| 74 | — | Nicht benutzt. |
| 75 | 30A | Benzinpumpe. |
| 76 | — | Nicht benutzt. |
| 77 | 30A | Scheibenwischermotor. |
| 78 | — | Nicht benutzt. |
| 79 | 30A | Elektrisches Schiebefenster hinten. |
| 80 | 25A | 4×4-Modul. |
| 81 | 10 A | 4×4-Magnetventil. |
| 82 | 10 A | Elektrische Teleskopspiegel. |
| 83 | 20A | Sitzheizung hinten. |
| 84 | 10 A | Rückfahrscheinwerfer für Anhängerkupplung. |
| 85 | — | Nicht benutzt. |
| 86 | — | Nicht benutzt. |
| 87 | — | Nicht benutzt. |
| 88 | 10 A | Sitze mit mehreren Konturen. |
| 89 | — | Nicht benutzt. |
| 90 | 10 A | Spotlight-Modul. |
| 91 | 10 A | Schnittstellenmodul nachrüsten. |
| 92 | — | Nicht benutzt. |
| 93 | — | Nicht benutzt. |
| 94 | 15A | Getriebesteuermodul. |
| 95 | 10 A | Das Antriebsstrangsteuermodul hält die Energie am Leben. |
| 96 | 5A | Regensensor. |
| 97 | — | Nicht benutzt. |
| 98 | 10 A | Lichtmaschine Sinn. |
| 99 | 30A | Standleuchten für Anhängerschlepper. |
2018, 2019
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2018, 2019)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | — | Nicht benutzt. |
| 2 | 7,5A | Memory-Sitzschalter (Lendenwirbelsäule). |
| 3 | 20A | Relais zum Entriegeln der Fahrertür. |
| 4 | 5A | Elektronischer Bremsregler für den Aftermarket. Anhängerbremssteuerung Bremse Ein/Aus. Kundenzugangskreise. |
| 5 | — | Nicht benutzt. |
| 6 | — | Nicht benutzt. |
| 7 | — | Nicht benutzt. |
| 8 | 10 A | Spiegelschalter Fahrerfenster umklappen. |
| 9 | 10 A | Bremse Ein/Aus / Druckschalter. |
| 10 | 5A | 2018: Nicht verwendet. 2019: Eingebettetes Modem |
| 11 | 5A | Kombiniertes Sense-Sicherheitsmodul. |
| 12 | 7,5A | Klimasteuermodul vorn. |
| 13 | 7,5A | Kombiinstrument. Intelligente Datenverbindung. Steuermodul für die Lenksäule. |
| 14 | 10 A | Erweitertes Kraftrückhaltemodul. |
| fünfzehn | 10 A | Stromversorgung des Smart Datalink-Anschlusses. |
| 16 | 15 A | Magnetventil zum Entriegeln der Heckklappe. |
| 17 | 5A | Head-up-Display. |
| 18 | 5A | Zündschalter auf Knopfdruck. Zündschloss. Tastensperre. |
| 19 | 75A | Getriebesteuerungsschalter (schleppen/schleppen). Wählen Sie Umschalttaste. |
| 20 | 7,5A | Aktives Frontlenkmodul. |
| 21 | 5A | Head-up-Display. Feuchtigkeitssensor. |
| 22 | 5A | Schalter nachrüsten. Ausführen/Starten. Zapfwellenrelais. |
| 23 | 10 A | Zubehörverzögerung. Elektrische Fensterheber. Monddach. Relais elektrisch anklappbare Spiegel. Wandler. Beleuchtung des Fenster-/Schiebedachschalters. |
| 24 | 20A | Relais der Zentralverriegelung. |
| 25 | 30A | Smarter Fensterhebermotor vorne links. Türzonenmodul. |
| 26 | 30A | Smarter Fensterhebermotor vorne rechts. Türzonenmodul. |
| 27 | 30A | Monddach. |
| 28 | 20A | 2018: Sony Verstärker -10 Kanal. 2019: Nicht verwendet |
| 29 | 30A | 2018: Nicht verwendet. 2019: Bang & Olufsen Verstärker |
| 30 | — | Nicht benutzt. |
| 31 | 15A | Einstellbarer Pedalschalter. |
| 32 | 10 A | SYNC. GPS-Modul. Anzeige. Radiofrequenz-Empfänger. |
| 33 | 20A | Radio. |
| 34 | 30A | Run-Start-Relais. |
| 35 | 5A | Erweitertes Kraftrückhaltemodul. |
| 36 | 15 A | Spurhaltesystem. Automatische Fernlichtsteuerung. Automatisch abblendende Spiegel. Sitzheizung hinten. Kameramodul. |
| 37 | 20A | Beheiztes Lenkrad. |
| 38 | 30A | Fensterheberschalter hinten. |
Motorraum
ad vertisements
Belegung der Sicherungen im Stromverteiler (2018, 2019)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 20A | Antriebsstrangsteuermodul. |
| 2 | 20A | Emissionen – Störungsanzeigelampe. |
| 3 | 20A | Lüfter. Klimakompressor. Motorbremse. |
| 4 | 20A | Schallschutzkappe. Luftmassenmesser. Emissionen. Glühkerzen. Harnstoff. |
| 5 | 15 A | Steuermodul für komprimiertes Erdgas. Kraftstoffsensor. |
| 6 | — | Nicht benutzt. |
| 7 | — | Nicht benutzt. |
| 8 | — | Nicht benutzt. |
| 9 | — | Nicht benutzt. |
| 10 | 15 A | Beheizte Außenspiegel. |
| 11 | — | Relais für komprimiertes Erdgas. |
| 12 | 40 | Heizbare Heckscheibe. |
| 13 | — | Nicht benutzt. |
| 14 | — | Relais des Antriebsstrangsteuermoduls. |
| fünfzehn | 20A | Horn. |
| 16 | 10 A | Relaisleistung der Klimaanlagenkupplung. |
| 17 | — | Relais Heckscheibenheizung und Spiegelheizung. |
| 18 | — | Relais für Anhängerstandlicht. |
| 19 | — | Nicht benutzt. |
| 20 | — | Relais der zusätzlichen Luftheizungsbank Nr. 1 |
| 21 | — | Nicht benutzt. |
| 22 | — | Nicht benutzt. |
| 23 | — | Nicht benutzt. |
| 24 | — | Relais für Kühlgebläse. Relais der zusätzlichen Luftheizungsbank Nr. 3. |
| 25 | — | Leistungsrelais des Glühkerzenmoduls. |
| 26 | — | Nicht benutzt. |
| 27 | 30A | Batterieladerelais Anhängerkupplung (falls vorhanden). |
| 28 | — | Nicht benutzt. |
| 29 | — | Run-Start-Relais. |
| 30 | 10 A | 4×4-Modul. |
| 31 | 5A | Adaptiver Tempomat. Lauf-Start. |
| 32 | 5A | Modul Antiblockiersystem. Lauf-Start. |
| 33 | 10 A | Antriebsstrangsteuermodul – Zündungsstatus Power Run. Lauf-Start. Motorsteuerungsmodul. Getriebesteuermodul. |
| 34 | 10 A | Informationssystem des toten Winkels. Lauf-Start. Vordere Kamera. Rückfahrkamera. |
| 35 | — | Nicht benutzt. |
| 36 | — | Relais des Gebläsemotors. |
| 37 | — | Batterieladerelais Anhängerkupplung (nur bei Fahrzeugen ohne Anhängerbremssteuerung). |
| 38 | — | Kupplungsrelais Klimakompressor. |
| 39 | — | Horn Relais. |
| 40 | — | Relais der zusätzlichen Luftheizungsbank Nr. 2. |
| 41 | 25 A | Glühkerzen. |
| 42 | 40A | Beleuchtungsmodul für Anhängerkupplung (falls vorhanden). |
| 43 | 40A | Gebläsemotor vorne. |
| 44 | 50A | Spannungsqualität. Leistung des Karosseriesteuermoduls. |
| 45 | 60A | Aktive Frontlenkung. |
| 46 | 50A | Zusätzliche Lufterhitzerbank #2. |
| 47 | 50A | Lüfter. Zusätzliche Lufterhitzerbank #3. |
| 48 | 50A | Das Karosseriesteuergerät führt den Strombus 1 aus. |
| 49 | 60A | Wandler. |
| 50 | 50A | Das Karosseriesteuergerät führt den Strom-2-Bus aus. |
| 51 | 60A | Karosseriesteuermodul B+ Zufuhr. |
| 52 | 60A | Pumpe des Antiblockiersystems. |
| 53 | 50A | Zusätzliche Lufterhitzerbank #1. |
| 54 | 30A | Steuergerät für Anhängerbremse. |
| 55 | 30A | Klimatisiertes Sitzmodul. |
| 56 | 40A | Zusatzbeleuchtungsmodul. |
| 57 | 30A | Power-Trittbretter. |
| 58 | 30A | Relais des Steuergeräts für komprimiertes Erdgas. |
| 59 | 30A | Ventil des Antiblockiersystems. |
| 60 | — | Nicht benutzt. |
| 61 | 30A | Fahrersitz elektrisch. |
| 62 | 20A | Hilfsenergiepunkt Nr. 1 (Instrumententafel). |
| 63 | 30A | Anlasser. |
| 64 | 20A | Hilfsenergiepunkt #2. |
| 65 | 30A | Beleuchtungsmodul für Anhängerkupplung (falls vorhanden). |
| 66 | 20A | Zusatzsteckdose #3 (Mittelkonsole). |
| 67 | 30A | Elektrischer Beifahrersitz. |
| 68 | 20A | Zusatzsteckdose Nr. 4 (USB-Ladegerät, Mittelkonsole hinten). |
| 69 | 25A | 4×4-Modul. |
| 70 | 20A | Zusatzsteckdose #5 (hintere Mittelkonsole). |
| 71 | — | Nicht benutzt. |
| 72 | 30A | Anhängerkupplung links/rechts Stopp/Wende (falls vorhanden, nicht mit Anhängerbremssteuerung vorhanden). |
| 73 | — | Nicht benutzt. |
| 74 | — | Nicht benutzt. |
| 75 | 30A | Benzinpumpe. |
| 76 | — | Nicht benutzt. |
| 77 | 30A | Scheibenwischermotor. |
| 78 | — | Nicht benutzt. |
| 79 | 30A | Elektrisches Schiebefenster hinten. |
| 80 | 25A | 4×4-Modul. |
| 81 | 10 A | 4×4-Magnetventil. |
| 82 | 10 A | Elektrische Teleskopspiegel. |
| 83 | 20A | Sitzheizung hinten. |
| 84 | 10 A | Rückfahrleuchten für Anhängerkupplung (falls vorhanden). |
| 85 | — | Nicht benutzt. |
| 86 | — | Nicht benutzt. |
| 87 | — | Nicht benutzt. |
| 88 | 10 A | Sitze mit mehreren Konturen. |
| 89 | — | Nicht benutzt. |
| 90 | 10 A | Spotlight-Modul. |
| 91 | 10 A | Schnittstellenmodul nachrüsten. |
| 92 | — | Nicht benutzt. |
| 93 | — | Nicht benutzt. |
| 94 | 15 A | Getriebesteuermodul. |
| 95 | 10 A | Das Antriebsstrangsteuermodul hält die Energie am Leben. |
| 96 | 5A | Regensensor. |
| 97 | 10 A | Run/Start-Steuerung für Auxiliary Power Point #5 |
| 98 | 10 A | Lichtmaschine Sinn. |
| 99 | 30A | Standleuchten für Anhängerschlepper. |
