In diesem Artikel betrachten wir die sechste Generation der Ford Fiesta vor einem Facelift, produziert von 2009 bis 2013. Hier finden Sie Sicherungskasten Diagramme von finden Ford Fiesta 2011, 2012 und 2013 , Informationen über die Lage der Sicherungsplatten im Auto , und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungsbelegung) und Relais.
Sicherungsanordnung Ford Fiesta 2011-2013
Die Sicherung des Zigarettenanzünders (Steckdose) im Ford Fiesta ist die Sicherung F33 im Sicherungskasten der Instrumententafel.
Lage des Sicherungskastens
Passagierabteil
Die Sicherungstafel befindet sich hinter dem Handschuhfach.
Öffnen Sie das Handschuhfach, drücken Sie die Seiten nach innen und schwenken Sie das Handschuhfach nach unten.
Motorraum
Der Stromverteiler befindet sich im Motorraum.
Sicherungskastendiagramme
ad vertisements
2011
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2011)
| № | Amperebewertung | Geschützte Stromkreise |
|---|---|---|
| F1 | 15A | Zündschalter, Keyless-Entry-Zündrelais, Keyless-Entry-Zubehörrelais |
| F2 | 10 A | Elektronischer Spiegel, A/C-Kupplung, Motorraum-Sicherungstafel |
| F3 | 7,5A | Kombiinstrument |
| F4 | 7,5A | Deaktivierungsanzeige Beifahrerairbag, Insassenklassifizierungssystem |
| F5 | 15A | Diagnosestecker |
| F6 | 10 A | Sicherungslampe |
| F7 | 7,5A | Instrumententafelanzeige, Intelligent Access (IA) Antenne, Manuelle Klimatisierung |
| F8 | — | Nicht benutzt |
| F9 | 20A | Schlüsselloses Fahrzeugmodul |
| F10 | 15A | Funk, SYNC®-Modul |
| F11 | 20A | Frontscheibenwischer, Karosseriesteuergerät (BCM) |
| F12 | 20A | Reifendruckkontrollsystem (TPMS) |
| F13 | 15A | Heckscheibenwischer, BCM |
| F14 | 20A | IA-Modul |
| F15 | 15A | Waschpumpe |
| F 16 | 15A | Global Positioning System (GPS) Modul |
| F17 | 7,5A | Sitzheizung Relais |
| F18 | 10 A | Bremsleuchten, Blinker |
| F19 | 7,5A | Radio, Kombiinstrument |
| F20 | 10 A | Airbagmodul |
| F21 | 10 A | BCM, Klimatisierung, Transceiver für passives Diebstahlschutzsystem, Elektronisches Servolenkungsmodul, Kombiinstrument, Motorraum-Sicherungstafel |
| F22 | 7,5A | Gaspedalstellungssensor, Powertrain Control Module (PCM), Gangschaltung, Antiblockiersystem (ABS) Zündung |
| F23 | 10 A | Zündspeisung Getriebesteuergerät, Zündspeisung TPMS |
| F24 | 7,5A | Deckenleuchte vorn, Monddachschalter |
| F25 | 7,5A | Außenspiegel |
| F26 | 7,5A | TPMS |
| F27 | — | Nicht benutzt |
| F28 | — | Nicht benutzt |
| F29 | — | Nicht benutzt |
| F30 | — | Nicht benutzt |
| F31 | 30A | Fensterheberschalter Fahrer und Heck |
| F32 | 20A | Batteriesparrelais Sicherungskasten Fahrgastraum |
| F33 | 20A | Kraft Punkte |
| F34 | 30A | Fensterheberschalter für Fahrer und Beifahrer |
| F35 | 20A | Monddach |
| F36 | — | Nicht benutzt |
| R1 | — | Zündrelais |
| R2 | — | Brems-/Blinklichtrelais hinten links |
| R3 | — | Brems-/Blinklichtrelais hinten rechts |
| R4 | — | Relais Fahrersitzheizung |
| R5 | — | Relais Sitzheizung Beifahrer |
| R6 | — | IA-Modul – Zubehörrelais |
| R7 | — | IA-Modul – Zündrelais |
| R8 | — | Batteriesparrelais |
| R9 | — | Verzögerungszubehörrelais |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteilerkasten (2011)
| № | Amperebewertung | Geschützte Stromkreise |
|---|---|---|
| F1 | 40A* | Pumpe des Antiblockiersystems (ABS) |
| F2 | 50A* | Getriebesteuergerät (TCM) |
| F3 | 40A* | Motorkühlgebläserelais |
| F4 | 40A* | Relais für Heizungsgebläse, Klimatisierung |
| F5 | 60A* | Sicherungstafel im Fahrgastraum |
| F6 | 30A* | Karosseriesteuergerät (BCM) -Türschlösser |
| F7 | 60A* | Sicherungstafel im Fahrgastraum |
| F8 | 30A* | Benzinpumpe |
| F9 | 20A* | ABS-Modulventil |
| F10 | — | Nicht benutzt |
| F11 | 30A* | Anlassersperrrelais, Anlassermotor Start |
| F12 | 10 A** | Linker Scheinwerfer (Fernlicht) |
| F13 | 10 A** | Rechter Scheinwerfer (Fernlicht) |
| F14 | 10 A** | Linker Scheinwerfer (Abblendlicht) |
| F15 | 10 A** | Rechter Scheinwerfer (Abblendlicht) |
| F 16 | 15A** | A/C-Kupplungsrelais, Luftmassenmesser (MAF), Antriebsstrang-Steuermodul (PCM), Einspritzdüsen, Fahrzeuggeschwindigkeitssensor (VSS), variable Nockenwellensteuerung, Kanisterspülung |
| F17 | 15A** | Beheizter Abgassauerstoffsensor, Katalysatormodulsensor |
| F18 | 15A** | Zündspule |
| F19 | — | Nicht benutzt |
| F20 | 10 A** | Nicht verwendet (Ersatz) |
| F21 | — | Nicht benutzt |
| F22 | 15A** | BCM – Außenbeleuchtung |
| F23 | 7,5A** | Abblendlichtrelais |
| F24 | 15A** | BCM – Blinker |
| F25 | 15A** | Abblendlichtrelais, Tagfahrlicht |
| F26 | 7,5A** | Schalter für elektrische Spiegel, Schalter für Fensterheber Fahrer |
| F27 | 7,5A** | TCM, PCM, Natürliche Vakuum-Leckerkennung |
| F28 | 15A** | Nicht verwendet (Ersatz) |
| F29 | 10 A** | A/C-Kupplungsmagnet und Relais |
| F30 | 30A** | Nicht verwendet (Ersatz) |
| F31 | 20A** | Abblendlichtrelais |
| F32 | 20A** | BCM – Batterieschoner, Horn |
| F33 | 30A** | BCM – Heckscheibenheizung |
| F34 | — | Nicht benutzt |
| F35 | — | Nicht benutzt |
| F36 | — | Nicht benutzt |
| F37 | — | Nicht benutzt |
| F38 | — | Nicht benutzt |
| F39 | — | Nicht benutzt |
| F40 | — | Nicht benutzt |
| R1 | — | Nicht benutzt |
| R2 | — | Nicht benutzt |
| R3 | — | Nicht benutzt |
| R4 | — | Fernlichtrelais |
| R5 | — | PCM-Relais |
| R6 | — | Tagfahrlicht |
| R7 | — | Motorkühlgebläserelais |
| R8 | — | Anlassersperrrelais |
| R9 | — | Klimakupplungsrelais |
| R10 | — | Rückfahrlichtrelais |
| R11 | — | Spulenpaketrelais |
| R12 | — | Abblendlichtrelais |
| R13 | — | Relais für Heizungsgebläse |
| * Patronensicherungen ** Mini-Sicherungen |
2012
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2012)
| № | Amperebewertung | Geschützte Stromkreise |
|---|---|---|
| F1 | 15A | Zündschalter, Keyless-Entry-Zündrelais, Keyless-Entry-Zubehörrelais |
| F2 | 10 A | Elektronischer Spiegel, A/C-Kupplung, Motorraum-Sicherungstafel |
| F3 | 7,5A | Kombiinstrument |
| F4 | 7,5A | Deaktivierungsanzeige Beifahrerairbag, Insassenklassifizierungssystem |
| F5 | 15A | Diagnosestecker |
| F6 | 10 A | Sicherungslampe |
| F7 | 7,5A | Instrumententafelanzeige, Intelligent Access (IA) Antenne, Manuelle Klimatisierung |
| F8 | 7,5A | Deckenleuchte vorn, Monddachschalter |
| F9 | 20A | Schlüsselloses Fahrzeugmodul |
| F10 | 15A | Funk, SYNC®-Modul, Global Positioning System (GPS)-Modul |
| F11 | 20A | Frontscheibenwischer, Karosseriesteuergerät (BCM) |
| F12 | 20A | Reifendruckkontrollsystem (TPMS) |
| F13 | 15A | Heckscheibenwischer, BCM |
| F14 | 20A | IA-Modul |
| F15 | 15A | Wischerschalter |
| F 16 | 7,5A | Schalter für elektrische Spiegel, Schalter für Fensterheber Fahrer |
| F17 | 7,5A | Sitzheizung (früher Bau) |
| F17 | 15A | Sitzheizung (später Bau) |
| F18 | 10 A | Bremsleuchten, Blinker |
| F19 | 7,5A | Kombiinstrument |
| F20 | 10 A | Airbagmodul |
| F21 | 10 A | BCM, Klimatisierung, Transceiver für passives Diebstahlschutzsystem, Elektronisches Servolenkungsmodul, Kombiinstrument, Motorraum-Sicherungstafel |
| F22 | 7,5A | Gaspedalstellungssensor, Powertrain Control Module (PCM), Gangschaltung, Antiblockiersystem (ABS) Zündung |
| F23 | 10 A | Zündspeisung Getriebesteuergerät, Zündspeisung TPMS |
| F24 | — | Nicht benutzt |
| F25 | 7,5A | Außenspiegel |
| F26 | 7,5A | TPMS |
| F27 | — | Nicht benutzt |
| F28 | — | Nicht benutzt |
| F29 | — | Nicht benutzt |
| F30 | — | Nicht benutzt |
| F31 | 30A | Fensterheberschalter Fahrer und Heck |
| F32 | 20A | Batteriesparrelais Sicherungskasten Fahrgastraum |
| F33 | 20A | Kraft Punkte |
| F34 | 30A | Fensterheberschalter für Fahrer und Beifahrer |
| F35 | 20A | Monddach |
| F36 | — | Nicht benutzt |
| R1 | — | Zündrelais |
| R2 | — | Brems-/Blinklichtrelais hinten links |
| R3 | — | Brems-/Blinklichtrelais hinten rechts |
| R4 | — | Relais Fahrersitzheizung |
| R5 | — | Relais Sitzheizung Beifahrer |
| R6 | — | IA-Modul – Zubehör Relais |
| R7 | — | IA-Modul – Zündrelais |
| R8 | — | Batteriesparrelais, Steckdosen hinten |
| R9 | — | Nicht benutzt |
Motorraum
ad vertisements

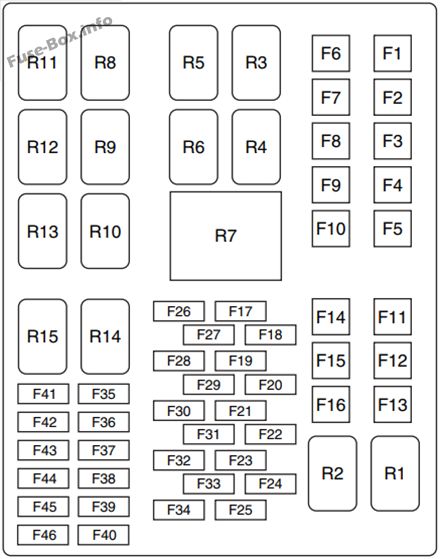

Zuordnung der Sicherungen im Stromverteilerkasten (2012)
| № | Amperebewertung | Geschützte Stromkreise |
|---|---|---|
| F1 | 40A* | Pumpe des Antiblockiersystems (ABS) |
| F2 | 50A* | Getriebesteuergerät (TCM) |
| F3 | 40A* | Motorkühlgebläserelais und Motor |
| F4 | 40A* | Heizungsgebläserelais und Motor |
| F5 | 60A* | Sicherungstafel im Fahrgastraum |
| F6 | 30A* | Karosseriesteuergerät (BCM) – Türschlösser |
| F7 | 60A* | Sicherungstafel im Fahrgastraum |
| F8 | 40A* | Antriebsstrangsteuermodul (PCM), Stromverteilerkasten |
| F9 | 20A* | ABS-Modulventil |
| F10 | 30A* | Anlassersperrrelais, Anlassermotor Start |
| F11 | 30A* | Elektronisches Kraftstoffpumpenrelais, Kraftstofftank, Zündspule |
| F12 | — | Nicht benutzt |
| F13 | — | Nicht benutzt |
| F14 | — | Nicht benutzt |
| F15 | — | Nicht benutzt |
| F 16 | — | Nicht benutzt |
| F17 | 20A** | Fernlichtrelais |
| F18 | — | Nicht benutzt |
| F19 | 20A** | Abblendlichtrelais |
| F20 | 15A** | Beheizter Abgassauerstoffsensor, Katalysatormodulsensor |
| F21 | 7,5A** | Abblend- und Fernlichtspulenrelaissteuerung |
| F22 | 15A** | Luftmassenmesser (MAF), Powertrain Control Module (PCM), Einspritzdüsen, Fahrzeuggeschwindigkeitssensor (VSS), Variable Nockenwellensteuerung, Kanisterspülung |
| F23 | 15A** | Tagfahrlicht |
| F24 | — | Nicht benutzt |
| F25 | 15A** | BCM – Außenbeleuchtung |
| F26 | 20A** | BCM – Batterieschoner, Hupe |
| F27 | — | Nicht benutzt |
| F28 | 15A** | BCM – Blinker |
| F29 | — | Nicht benutzt |
| F30 | 10 A** | A/C-Kupplungsmagnet und Relais |
| F31 | — | Nicht benutzt |
| F32 | 7,5A** | TCM, PCM |
| F33 | 15A** | Zündspule |
| F34 | 30A** | BCM – Heckscheibenheizung |
| F35 | 10 A** | Linker Scheinwerfer (Abblendlicht) |
| F36 | 10 A** | Rechter Scheinwerfer (Abblendlicht) |
| F37 | 10 A** | Linker Scheinwerfer (Fernlicht) |
| F38 | 10 A** | Rechter Scheinwerfer (Fernlicht) |
| F39 | 2A** | Natürliche Vakuum-Leckerkennung |
| F40 | — | Nicht benutzt |
| F41 | — | Nicht benutzt |
| F42 | — | Nicht benutzt |
| F43 | — | Nicht benutzt |
| F44 | — | Nicht benutzt |
| F45 | — | Nicht benutzt |
| F46 | — | Nicht benutzt |
| R1 | — | Nicht benutzt |
| R2 | — | Nicht benutzt |
| R3 | — | PCM-Relais |
| R4 | — | Relais für Heizungsgebläse |
| R5 | — | Motorkühlgebläserelais |
| R6 | — | Klimakupplungsrelais |
| R7 | — | Nicht benutzt |
| R8 | — | Tagfahrlicht |
| R9 | — | Anlassersperrrelais |
| R10 | — | Fernlichtrelais |
| R11 | — | Abblendlichtrelais |
| R12 | — | Rückfahrscheinwerferrelais |
| R13 | — | Nicht benutzt |
| R14 | — | Nicht benutzt |
| R15 | — | Nicht benutzt |
| * Patronensicherungen ** Mini-Sicherungen |
2013
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2013)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| F1 | 15A | Zündschalter, Keyless-Entry-Zündung und Zubehörrelais |
| F2 | 10 A | Elektronischer Spiegel, Klimaanlagenkupplung, Motorraum-Sicherungstafel |
| F3 | 7,5A | Kombiinstrument |
| F4 | 7,5A | Deaktivierungsanzeige Beifahrerairbag, Insassenklassifizierungssystem |
| F5 | 15A | Diagnosestecker |
| F6 | 10 A | Sicherungslampe |
| F7 | 7,5A | Instrumententafelanzeige, Intelligente Zugangsantenne, Manuelle Klimatisierung |
| F8 | 7,5A | Frontkuppelleuchte, Monddach |
| F9 | 20A | Schlüsselloses Fahrzeugmodul |
| F10 | 15A | Funk, SYNC®-Modul, Global Positioning System-Modul |
| F11 | 20A | Karosseriesteuergerät – Frontscheibenwischer |
| F12 | 20A | Reifendruck-Kontrollsystem |
| F13 | 15A | Steuergerät Karosserie – Heckscheibenwischer |
| F14 | 20A | Intelligentes Zugangsmodul |
| F15 | 15A | Wischerschalter |
| F 16 | 7,5A | Schalter für elektrische Spiegel, Schalter für Fensterheber Fahrer |
| F17 | 15A | Beheizte Sitze |
| F18 | 10 A | Bremsleuchten, Blinker |
| F19 | 7,5A | Kombiinstrument |
| F20 | 10 A | Airbagmodul |
| F21 | 10 A | Karosseriesteuergerät – Zündschalter, Klimatisierung, Transceiver für passives Diebstahlschutzsystem, Elektronisches Servolenkungsmodul, Kombiinstrument, Motorraum-Sicherungstafel |
| F22 | 7,5A | Gaspedalstellungssensor, Antriebsstrangsteuermodul, Gangschaltung, Zündung des Antiblockiersystems |
| F23 | 10 A | Zündung des Getriebesteuergeräts, Zündung des Reifendruckkontrollsystems |
| F24 | — | Nicht benutzt |
| F25 | 7,5A | Außenspiegel |
| F26 | 7,5A | Reifendruck-Kontrollsystem |
| F27 | — | Nicht benutzt |
| F28 | — | Nicht benutzt |
| F29 | — | Nicht benutzt |
| F30 | — | Nicht benutzt |
| F31 | 30A | Fensterheberschalter hinten |
| F32 | 20A | Batteriesparrelais Sicherungskasten Fahrgastraum |
| F33 | 20A | Kraft Punkte |
| F34 | 30A | Fensterheberschalter vorn |
| F35 | 20A | Monddach |
| F36 | — | Nicht benutzt |
| R1 | — | Zündrelais |
| R2 | — | Brems-/Blinklichtrelais hinten links (nur 4-Türer) |
| R3 | — | Brems-/Blinklichtrelais hinten rechts (nur 4-Türer) |
| R4 | — | Relais Fahrersitzheizung |
| R5 | — | Relais Sitzheizung Beifahrer |
| R6 | — | Intelligentes Zugangsmodul -Zubehörrelais |
| R7 | — | Intelligentes Zugangsmodul -Zündrelais |
| R8 | — | Batteriesparrelais, Steckdosen hinten |
| R9 | — | Nicht benutzt |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteilerkasten (2013)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| F1 | 40A* | Pumpe des Antiblockiersystems |
| F2 | 50A* | Getriebesteuermodul |
| F3 | 40A* | Motorkühlgebläserelais und Motor |
| F4 | 40A* | Heizungsgebläserelais und Motor |
| F5 | 60A* | Sicherungstafel im Fahrgastraum |
| F6 | 30A* | Karosseriesteuermodul – Türschlösser |
| F7 | 60A* | Sicherungstafel Fahrgastraum (Zündrelais) |
| F8 | 40A* | Antriebsstrangsteuermodul, Stromverteilerkasten |
| F9 | 20A* | Ventil des Antiblockiersystem-Moduls |
| F10 | 30A* | Anlassersperrrelais, Anlassermotor Start |
| F11 | 30A* | Elektronisches Kraftstoffpumpenrelais, Kraftstofftank, Zündspule |
| F12 | — | Nicht benutzt |
| F13 | — | Nicht benutzt |
| F14 | — | Nicht benutzt |
| F15 | — | Nicht benutzt |
| F 16 | — | Nicht benutzt |
| F17 | 20A** | Fernlichtrelais |
| F18 | — | Nicht benutzt |
| F19 | 20A** | Abblendlichtrelais |
| F20 | 15A** | Beheizter Abgassauerstoffsensor, Katalysatormodulsensor |
| F21 | 7 5 A** | Abblend- und Fernlichtspulenrelaissteuerung |
| F22 | 15A** | Luftmassenmesser, Antriebsstrangsteuergerät, Einspritzdüsen, Fahrzeuggeschwindigkeitssensor, variable Nockenwellensteuerung, Kanisterspülung |
| F23 | 15A** | Tagfahrlicht |
| F24 | — | Nicht benutzt |
| F25 | 15A** | Karosseriesteuergerät – Außenbeleuchtung |
| F26 | 20A** | Karosseriesteuermodul – Batterieschoner, Hupe |
| F27 | — | Nicht benutzt |
| F28 | 15A** | Karosseriesteuergerät – Blinker |
| F29 | — | Nicht benutzt |
| F30 | 10 A** | A/C-Kupplungsmagnet und Relais |
| F31 | — | Nicht benutzt |
| F32 | 7,5A** | Getriebesteuergerät, Antriebsstrangsteuermodul |
| F33 | 15A** | Zündspule |
| F34 | 30A** | Karosseriesteuergerät – Heckscheibenheizung |
| F35 | 10 A** | Linker Scheinwerfer (Abblendlicht) |
| F36 | 10 A** | Rechter Scheinwerfer (Abblendlicht) |
| F37 | 10 A** | Linker Scheinwerfer (Fernlicht) |
| F38 | 10 A** | Rechter Scheinwerfer (Fernlicht) |
| F39 | 2A** | Natürliche Vakuum-Leckerkennung |
| F40 | — | Nicht benutzt |
| F41 | — | Nicht benutzt |
| F42 | — | Nicht benutzt |
| F43 | — | Nicht benutzt |
| F44 | — | Nicht benutzt |
| F45 | — | Nicht benutzt |
| F46 | — | Nicht benutzt |
| R1 | — | Nicht benutzt |
| R2 | — | Nicht benutzt |
| R3 | — | Relais des Antriebsstrangsteuermoduls |
| R4 | — | Relais für Heizungsgebläse |
| R5 | — | Motorkühlgebläserelais |
| R6 | — | Kupplungsrelais der Klimaanlage |
| R7 | — | Nicht benutzt |
| R8 | — | Tagfahrlicht |
| R9 | — | Anlassersperrrelais |
| R10 | — | Fernlichtrelais |
| R11 | — | Abblendlichtrelais |
| R12 | — | Rückfahrscheinwerferrelais (nur Automatikgetriebe) |
| R13 | — | Spulenpaketrelais (nur Mexiko) |
| R14 | — | Nicht benutzt |
| R15 | — | Nicht benutzt |
| * Patronensicherungen ** Mini-Sicherungen |
