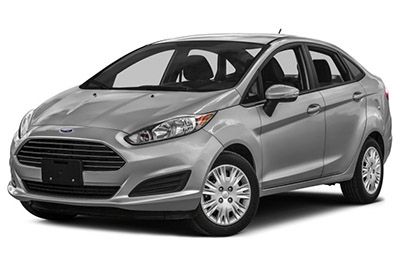

In diesem Artikel betrachten wir den Ford Fiesta der sechsten Generation nach einem Facelift, der von 2014 bis 2019 produziert wurde. Hier finden Sie Sicherungskastendiagramme des Ford Fiesta 2014, 2015, 2016, 2017, 2018 und 2019 , informieren Sie sich über den Standort von die Sicherungstafeln im Fahrzeuginneren und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung) und Relais kennen.
der Inhalt
Sicherungsanordnung Ford Fiesta 2014-2019
Die Sicherungen des Zigarettenanzünders ( Steckdose) sind die Sicherungen №33 (Zusatzsteckdosen) und F32 (seit 2017: Zusatzsteckdosen hinten) im Sicherungskasten der Instrumententafel.
Lage des Sicherungskastens
Passagierabteil

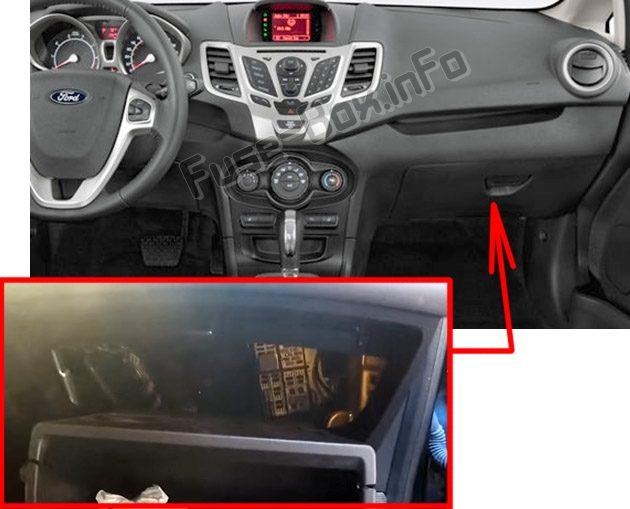

Die Sicherungstafel befindet sich hinter dem Handschuhfach.
Öffnen Sie das Handschuhfach, drücken Sie die Seiten nach innen und schwenken Sie das Handschuhfach nach unten.
Motorraum
Der Stromverteiler befindet sich im Motorraum.
Sicherungskastendiagramme
ad vertisements
2014
Passagierabteil

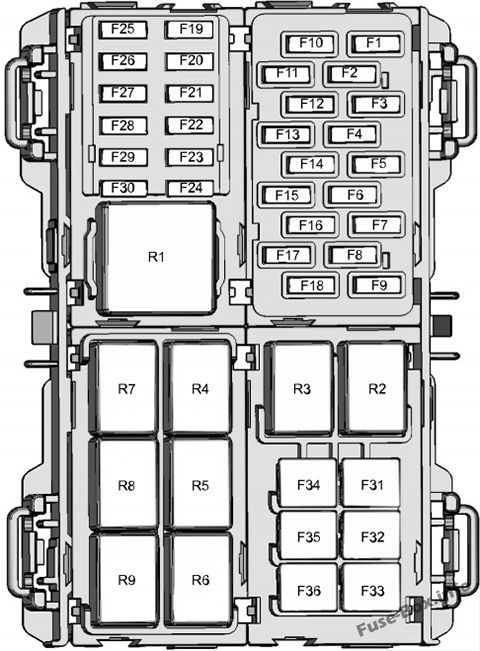

Belegung der Sicherungen im Fahrgastraum (2014)
| № | Amperebewertung | Stromkreise geschützt |
|---|---|---|
| 1 | 15 A | Zündschloss |
| 2 | 75 A | Innenspiegel, Wischerautomatik, Heizungsrelaissteuerung |
| 3 | 75 A | Kombiinstrument |
| 4 | 75 A | Deaktivierungsanzeige Beifahrerairbag, Beifahrersensorsystem |
| 5 | 15 A | Anschluss für On-Board-Diagnose |
| 6 | 10 A | Rückfahrscheinwerfer |
| 7 | 7,5 A | Instrumententafel, Informations- und Unterhaltungsdisplay |
| 8 | 7,5 A | Monddach |
| 9 | 20 A | Schlüsselloser Zugang, schlüsselloses Starten |
| 10 | 15 A | Audioeinheit, SYNC |
| 11 | 20 A | Scheibenwischer |
| 12 | 7,5 A | Klimakontrolle |
| 13 | 15 A | Heckscheibenwischer |
| 14 | 20 A | Schlüsselloser Zugang, schlüsselloses Starten |
| fünfzehn | 15 A | Wischerschalter |
| 16 | 5 A | Elektrische Außenspiegel, elektrische Fensterheber |
| 17 | 15 A | Beheizte Sitze |
| 18 | 10 A | Bremslicht |
| 19 | 7,5 A | Kombiinstrument |
| 20 | 10 A | Airbags |
| 21 | 7,5 A | Elektronische Servolenkung, Kombiinstrument, Zündung, Scheibenwischer, passives Diebstahlschutzsystem |
| 22 | 7,5 A | Getriebesteuergerät, Antriebsstrangsteuermodul, Antiblockiersystem, Elektronisches Stabilitätsprogramm |
| 23 | 7,5 A | Getriebesteuergerät |
| 24 | 7,5 A | Audiogerät |
| 25 | 7,5 A | Elektrische Außenspiegel |
| 26 | 7,5 A | Sperren und Entsperren |
| 27 | – | Nicht benutzt |
| 28 | – | Nicht benutzt |
| 29 | – | Nicht benutzt |
| 30 | – | Nicht benutzt |
| 31 | 30 A | Elektrische Fensterheber |
| 32 | 20 A | Batterie-Backup-Sounder |
| 33 | 20 A | Hilfsenergiepunkte |
| 34 | 30 A | Elektrische Fensterheber |
| 35 | 20 A | Monddach |
| 36 | – | Nicht benutzt |
| Relais: | ||
| R1 | Zündrelais | |
| R2 | Nicht benutzt | |
| R3 | Nicht benutzt | |
| R4 | Fahrersitzheizung | |
| R5 | Beheizter Beifahrersitz | |
| R6 | Schlüsselloses Starten | |
| R7 | Schlüsselloses Starten | |
| R8 | Batterie-Backup-Sounder | |
| R9 | Zubehörverzögerung |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteilerkasten (2014)
| № | Amperebewertung | Stromkreise geschützt |
|---|---|---|
| 1 | 60 A | Elektronisches Stabilitätsprogrammmodul |
| 1 | 40 A | Antiblockiersystem |
| 2 | 40 A | Getriebesteuergerät |
| 3 | 40 A | Motorkühlgebläse |
| 3 | 60 A | Motorkühlgebläsemodul |
| 4 | 40 A | Heizlüfter |
| 5 | 60 A | Versorgung des Innenraum-Sicherungskastens (Batterie) |
| 6 | 30 A | Sperren und Entsperren |
| 7 | 60 A | Zündschloss |
| 8 | 60 A | Antriebsstrangsteuermodul |
| 9 | 40 A | Elektronisches Stabilitätsprogrammmodul |
| 10 | 30 A | Motorstartsperre |
| 11 | 30 A | Kraftstoffsystem |
| 12 | 60 A | Elektrische Fensterheber |
| 13 | 60 A | Lüfter mit hoher Geschwindigkeit |
| 14 | – | Nicht benutzt |
| fünfzehn | – | Nicht benutzt |
| 16 | – | Nicht benutzt |
| 17 | 20 A | Fernlicht |
| 18 | 15 A | Antriebsstrangsteuermodul |
| 19 | 20 A | Nebelscheinwerfer |
| 20 | 15 A | Emissionssystem |
| 21 | 7,5 A | Nebelscheinwerfer Fernlicht |
| 22 | 15 A | Zündspule |
| 22 | 20 A | Zündspule |
| 23 | 15 A | Außenleuchten rechts |
| 24 | 10 A | Emissionssystem |
| 25 | 15 A | Außenleuchten links |
| 26 | 20 A | Hupe, Batterie-Backup-Sounder, Innenbeleuchtung |
| 27 | 75 A | Motorkaltstartsystemmodul |
| 27 | 15 A | Wasserpumpe, aktive Grilljalousie |
| 28 | 15 A | Fahrtrichtungsanzeiger |
| 29 | 20 A | Komprimiertes Erdgas, Kraftstoffsteuermodul |
| 30 | 10 A | Klimaanlage Kupplung |
| 31 | – | Nicht benutzt |
| 32 | 75 A | Steuergerät Antriebsstrang, Getriebesteuergerät |
| 33 | 10 A | Einspritzdüsen |
| 33 | 75 A | Luftmassenmesser |
| 34 | 30 A | Beheizte Außenspiegel |
| 35 | 10 A | Nebelscheinwerfer links |
| 36 | 10 A | Nebelscheinwerfer rechts |
| 37 | 10 A | Fernlicht links |
| 38 | 10 A | Fernlicht rechts |
| 39 | – | Nicht benutzt |
| 40 | – | Nicht benutzt |
| 41 | – | Nicht benutzt |
| 42 | – | Nicht benutzt |
| 43 | – | Nicht benutzt |
| 44 | – | Nicht benutzt |
| 45 | – | Nicht benutzt |
| 46 | – | Nicht benutzt |
| Relais: | ||
| R1 | Kraftstoffsystem mit komprimiertem Erdgas | |
| R2 | Nicht benutzt | |
| R3 | Antriebsstrangsteuermodul | |
| R4 | Heizlüfter | |
| R5 | Motorkühlgebläse | |
| R6 | Klimaanlage Kupplung | |
| R7 | Motorlüfter mit hoher Drehzahl | |
| R8 | Nicht benutzt | |
| R9 | Motorstartsperre | |
| R10 | Fernlicht | |
| R11 | Nebelscheinwerfer | |
| R12 | Rückfahrscheinwerfer | |
| R13 | Benzinpumpe |
2015
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2015)
| № | Amperebewertung | Stromkreise geschützt |
|---|---|---|
| 1 | 15 A | Zündschloss. |
| 2 | 75 A | Innenspiegel automatisch abblendend. Autowischer. Steuerung des Heizungsrelais. |
| 3 | 75 A | Kombiinstrument. |
| 4 | 75 A | Deaktivierungsanzeige Beifahrerairbag. Fahrgasterkennungssystem. |
| 5 | 15 A | Anschluss für On-Board-Diagnose. |
| 6 | 10 A | Rückfahrscheinwerfer. |
| 7 | 7,5 A | Instrumententafel. Informations- und Unterhaltungsdisplay. |
| 8 | 7,5 A | Monddach. |
| 9 | 20 A | Ferngesteuerter, schlüsselloser Eintritt. Schlüsselloses Starten aus der Ferne. |
| 10 | 15 A | Audio-Einheit. SYNC-Modul. |
| 11 | 20 A | Scheibenwischer. |
| 12 | 7,5 A | Klimakontrolle. |
| 13 | 15 A | Scheibenwischer hinten. |
| 14 | 20 A | Ferngesteuerter, schlüsselloser Eintritt. Schlüsselloses Starten aus der Ferne. |
| fünfzehn | 15 A | Scheibenwischer. |
| 16 | 5 A | Außenspiegel. Elektrische Fensterheber. |
| 17 | 15 A | Beheizte Sitze. |
| 18 | 10 A | Bremslicht. |
| 19 | 7,5 A | Kombiinstrument. |
| 20 | 10 A | Airbags |
| 21 | 7,5 A | Elektronische Servolenkung. Kombiinstrument. Zündung. Scheibenwischer. Passives Diebstahlschutzsystem. |
| 22 | 7,5 A | Getriebesteuergerät. Antriebsstrangsteuermodul. Antiblockiersystem. Stabilitätshilfe. |
| 23 | 7,5 A | Getriebesteuergerät. |
| 24 | 7,5 A | Audio-Einheit. |
| 25 | 75 A | Außenspiegel. |
| 26 | 75 A | Zentrales Verriegelungssystem. |
| 27 | – | Nicht benutzt. |
| 28 | – | Nicht benutzt. |
| 29 | – | Nicht benutzt. |
| 30 | – | Nicht benutzt. |
| 31 | 30 A | Elektrische Fensterheber. |
| 32 | 20 A | Batterie-Backup-Sounder. |
| 33 | 20 A | Hilfsenergiepunkte. |
| 34 | 30 A | Elektrische Fensterheber. |
| 35 | 20 A | Monddach. |
| 36 | – | Nicht benutzt. |
| Relais: | ||
| R1 | Zündrelais. | |
| R2 | Nicht benutzt. | |
| R3 | Nicht benutzt. | |
| R4 | Fahrersitz beheizt. | |
| R5 | Beheizter Beifahrersitz. | |
| R6 | Schlüsselloses Starten aus der Ferne. | |
| R7 | Schlüsselloses Starten aus der Ferne. | |
| R8 | Batterie-Backup-Sounder. | |
| R9 | Zubehörverzögerung. |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteilerkasten (2015)
| № | Amperebewertung | Stromkreise geschützt |
|---|---|---|
| 1 | 60 A | Stabilitätshilfe. |
| 1 | 40 A | Antiblockiersystem (falls vorhanden) |
| 2 | 40 A | Getriebesteuermodul. |
| 3 | 40 A | Lüfter. |
| 3 | 60 A | Lüftermodul (1,0L und 1,6L EcoBoost) |
| 4 | 40 A | Gebläsemotor. |
| 5 | 60 A | Versorgung des Sicherungskastens im Fahrgastraum. |
| 6 | 30 A | Zentrales Verriegelungssystem. |
| 7 | 60 A | Zündschloss. |
| 8 | 60 A | Antriebsstrangsteuermodul. |
| 9 | 40 A | Stabilitätsassistent-Modul. |
| 10 | 30 A | Motorstartsperre. |
| 11 | 30 A | Kraftstoffsystem. |
| 12 | 60 A | Elektrische Fensterheber. |
| 13 | 60 A | Hochgeschwindigkeits-Lüfter (1,0 l EcoBoost) |
| 14 | – | Nicht benutzt. |
| fünfzehn | – | Nicht benutzt. |
| 16 | – | Nicht benutzt. |
| 17 | 20 A | Fernlicht. |
| 18 | 15 A | Antriebsstrangsteuermodul. |
| 19 | 20 A | Nebelscheinwerfer vorn. |
| 20 | 15 A | Emissionssystem. |
| 21 | 75 A | Fernlicht. |
| 22 | 15 A | Zündspule. |
| 22 | 20 A | Zündspule (1,0L und 1,6L EcoBoost) |
| 23 | 15 A | Außenleuchten rechts. |
| 24 | 10 A | Emissionssystem. |
| 25 | 15 A | Außenleuchten links. |
| 26 | 20 A | Horn. Batterie-Backup-Sounder. Innenleuchten. |
| 27 | 7,5 A | Motorkaltstartsystemmodul (1,6 l Flex-Fuel) |
| 27 | 15 A | Wasserpumpe. Aktive Grilljalousie. (1,0L EcoBoost) |
| 28 | 15 A | Fahrtrichtungsanzeiger. |
| 29 | 20 A | Komprimiertes Erdgas, Kraftstoffsteuermodul (falls vorhanden) |
| 30 | 10 A | Klimaanlage kupplung. |
| 31 | – | Nicht benutzt. |
| 32 | 7,5 A | Antriebsstrangsteuermodul. Getriebesteuergerät. |
| 33 | 10 A | Einspritzdüsen. |
| 33 | 7,5 A | Luftmassenmesser (1,0L und 1,6L EcoBoost) |
| 34 | 30 A | Beheizte Außenspiegel. |
| 35 | 10 A | Nebelscheinwerfer links. |
| 36 | 10 A | Nebelscheinwerfer rechts. |
| 37 | 10 A | Fernlicht links. |
| 38 | 10 A | Fernlicht rechts. |
| 39 | – | Nicht benutzt. |
| 40 | – | Nicht benutzt. |
| 41 | – | Nicht benutzt. |
| 42 | – | Nicht benutzt. |
| 43 | – | Nicht benutzt. |
| 44 | – | Nicht benutzt. |
| 45 | – | Nicht benutzt. |
| 46 | – | Nicht benutzt. |
| Relais: | ||
| R1 | Kraftstoffsystem mit komprimiertem Erdgas. | |
| R2 | Nicht benutzt. | |
| R3 | Antriebsstrangsteuermodul. | |
| R4 | Gebläsemotor. | |
| R5 | Kühlgebläse (falls vorhanden) | |
| R6 | Klimaanlage kupplung. | |
| R7 | Hochgeschwindigkeits-Lüfter (1,0 l und 1,6 l EcoBoost) | |
| R8 | Nicht benutzt. | |
| R9 | Motorstartsperre. | |
| R10 | Fernlicht. | |
| R11 | Nebelscheinwerfer vorn. | |
| R12 | Rückfahrscheinwerfer (6-Gang-PowerShift-Getriebe) | |
| R13 | Benzinpumpe. | |
| R14 | Nicht benutzt. | |
| R15 | Nicht benutzt. |
2016
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2016)
| № | Amperebewertung | Stromkreise geschützt |
|---|---|---|
| F1 | 15A | Zündschloss. |
| F2 | 7,5 A | Innenspiegel automatisch abblendend. Autowischer. Steuerung des Heizungsrelais. |
| F3 | 7,5 A | Kombiinstrument. |
| F4 | 7,5 A | Deaktivierungsanzeige Beifahrerairbag. Fahrgasterkennungssystem. |
| F5 | 15A | Anschluss für On-Board-Diagnose. |
| F6 | 10 A | Rückfahrscheinwerfer. |
| F7 | 7,5 A | Instrumententafel. Informations- und Unterhaltungsdisplay. |
| F8 | 7,5 A | Monddach. |
| F9 | 20A | Ferngesteuerter, schlüsselloser Eintritt. Schlüsselloses Starten aus der Ferne. |
| F10 | 15A | Audio-Einheit. SYNC-Modul. |
| F11 | 20A | Scheibenwischer. |
| F12 | 7,5 A | Klimakontrolle. |
| F13 | 15A | Scheibenwischer hinten. |
| F14 | 20A | Ferngesteuerter, schlüsselloser Eintritt. Schlüsselloses Starten aus der Ferne. |
| F15 | 15A | Scheibenwischer. |
| F 16 | 5A | Außenspiegel. Elektrische Fensterheber. |
| F17 | 15A | Beheizte Sitze. |
| F18 | 10 A | Bremslicht. |
| F19 | 7,5 A | Kombiinstrument. |
| F20 | 10 A | Airbags |
| F21 | 7,5 A | Elektronische Servolenkung. Kombiinstrument. Zündung. Scheibenwischer. Passives Diebstahlschutzsystem. |
| F22 | 7,5 A | Getriebesteuergerät. Antriebsstrangsteuermodul. Antiblockiersystem. Stabilitätshilfe. |
| F23 | 7,5 A | Getriebesteuergerät. |
| F24 | 7,5 A | Audio-Einheit. |
| F25 | 7,5 A | Außenspiegel. |
| F26 | 7,5 A | Zentrales Verriegelungssystem. |
| F27 | – | Nicht benutzt. |
| F28 | – | Nicht benutzt. |
| F29 | – | Nicht benutzt. |
| F30 | – | Nicht benutzt. |
| F31 | 30A | Elektrische Fensterheber. |
| F32 | 20A | Batterie-Backup-Sounder. |
| F33 | 20A | Hilfsenergiepunkte. |
| F34 | 30A | Elektrische Fensterheber. |
| F35 | 20A | Monddach. |
| F36 | – | Nicht benutzt. |
| Relais: | ||
| R1 | Zündrelais. | |
| R2 | Nicht benutzt. | |
| R3 | Nicht benutzt. | |
| R4 | Fahrersitz beheizt. | |
| R5 | Beheizter Beifahrersitz. | |
| R6 | Schlüsselloses Starten aus der Ferne. | |
| R7 | Schlüsselloses Starten aus der Ferne. | |
| R8 | Batterie-Backup-Sounder. | |
| R9 | Zubehörverzögerung. |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteilerkasten (2016)
| № | Amperebewertung | Stromkreise geschützt |
|---|---|---|
| F1 | 40A | Modul Antiblockiersystem. |
| F1 | 60A | Stabilitätshilfe. Modul Antiblockiersystem. |
| F2 | 40A | Relais für Motorkühlgebläse. |
| F2 | 60A | Hochgeschwindigkeits-Motorkühlgebläserelais (1.6L Ecoboost) |
| F3 | 60A | Sicherungskasten Fahrgastraum. |
| F4 | 20A | Körperkontrollmodul. Türschlösser. |
| F5 | – | Nicht benutzt. |
| F6 | 40A | Relais des Gebläsemotors. Gebläsemotor. |
| F7 | – | Nicht benutzt. |
| F8 | – | Nicht benutzt. |
| F9 | 7,5 A | Nebelscheinwerfer-Relaisspule. Relaisspule für Fernlicht. |
| F10 | 15A | Körperkontrollmodul. Außenbeleuchtung rechts. |
| F11 | 15A | Körperkontrollmodul. Außenbeleuchtung links. |
| F14 | – | Nicht benutzt. |
| F15 | – | Nicht benutzt. |
| F 16 | – | Nicht benutzt. |
| F17 | – | Nicht benutzt. |
| F18 | – | Nicht benutzt. |
| F19 | 30A | Einspritzdüsen. |
| F20 | – | Nicht benutzt. |
| F21 | 7,5 A | Luftmassenmesser (1,0L und 1,6L EcoBoost) |
| F21 | 10 A | Fahrer der Einspritzdüse. |
| F22 | 15A | Antriebsstrangsteuermodul. |
| F23 | 15A | Nockenwellensensor. Beheizte Abgassauerstoffsensoren. |
| F24 | 15A | Zündspule (1.6L Sigma) |
| F24 | 20A | Zündspule (1,0L und 1,6L EcoBoost) |
| F25 | 10 A | Variable Nockensteuerung 1. Variable Nockensteuerung 2. Kanisterspülventil. Relaisspule R5, R6 und R7. |
| F26 | 7,5 A | ECSS-System (1.6L Flex-Fuel) |
| F26 | 15A | 1.0L EcoBoost: Aktive Grilljalousie, Wasserpumpe, Klimaanlage. |
| F27 | – | Nicht benutzt. |
| F28 | – | Nicht benutzt. |
| F29 | – | Nicht benutzt. |
| F30 | – | Nicht benutzt. |
| F31 | – | Nicht benutzt. |
| F32 | 60A | Sicherungskasten Fahrgastraum. |
| F33 | 60A | Elektrische Fensterheber. |
| F34 | 40A | Getriebesteuergerät (6-Gang-PowerShift-Getriebe) |
| F34 | 60A | Motorlüfter mit hoher Drehzahl (1,0 l EcoBoost) |
| F35 | 40A | Ventil Stabilitätsassistent/Antiblockiersystem.. |
| F36 | 30A | Starter-Sperrrelais. Magnetschalter Anlasser. |
| F37 | 30A | Heizbare Heckscheibe. Beheizte Spiegel. |
| F38 | 20A | Körperkontrollmodul. Batteriesparer. |
| F39 | 15A | Körperkontrollmodul. Fahrtrichtungsanzeiger. |
| F40 | – | Nicht benutzt. |
| F41 | 10 A | Kupplungsmagnet der Klimaanlage. |
| F42 | 7,5 A | Antriebsstrangsteuermodul. Getriebesteuermodul. Kanister-Entlüftungsventil. |
| F48 | 10 A | Nebelscheinwerfer links. |
| F49 | 10 A | Nebelscheinwerfer rechts. |
| F55 | 10 A | Fernlicht links. |
| F56 | 10 A | Fernlicht rechts. |
| R12 | Relais des Antriebsstrangsteuermoduls. | |
| R13 | Fernlichtrelais. | |
| R43 | Nicht benutzt. | |
| R44 | Nebelscheinwerfer Relais. | |
| R45 | Kupplungsrelais der Klimaanlage. | |
| R46 | Nicht benutzt. | |
| R47 | Kraftstoffpumpenrelais. | |
| R50 | Hochgeschwindigkeits-Lüfter (1,0 l und 1,6 l EcoBoost) | |
| R51 | Starter-Sperrrelais. | |
| R52 | Relais des Gebläsemotors. | |
| R53 | Nicht benutzt. | |
| R54 | Rückfahrscheinwerfer. | |
| R57 | Relais für Motorkühlgebläse. |
2017
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2017)
| № | Amperebewertung | Geschützte Komponente |
|---|---|---|
| F1 | 15A | Zündschloss. |
| F2 | 7,5 A | Innenspiegel automatisch abblendend. Autowischer. Steuerung des Heizungsrelais. |
| F3 | 7,5 A | Kombiinstrument. |
| F4 | 7,5 A | Deaktivierungsschalter für Beifahrerairbag. Fahrgasterkennungssystem. |
| F5 | 15A | Sekundäres On-Board-Diagnosesteuermodul. |
| F6 | 10 A | Rückfahrscheinwerfer. |
| F7 | 7,5 A | Kombiinstrument. Informations- und Unterhaltungsdisplay. |
| F8 | 7,5 A | Monddach. |
| F9 | 20A | Ferngesteuerter, schlüsselloser Eintritt. Schlüsselloses Starten aus der Ferne. |
| F10 | 15A | Audio-Einheit. SYNC-Modul. |
| F11 | 20A | Scheibenwischer. |
| F12 | 7,5 A | Klimakontrolle. |
| F13 | 15A | Scheibenwischer hinten. |
| F14 | 20A | Ferngesteuerter, schlüsselloser Eintritt. Schlüsselloses Starten aus der Ferne. |
| F15 | 15A | Scheibenwischer. |
| F 16 | 5A | Außenspiegel. Elektrische Fensterheber. |
| F17 | 15A | Beheizte Sitze. |
| F18 | 10 A | Bremslicht. |
| F19 | 7,5 A | Kombiinstrument. |
| F20 | 10 A | Airbags. |
| F21 | 7,5 A | Elektronische Servolenkung. Kombiinstrument. Zündung. Scheibenwischer. Passives Diebstahlschutzsystem. |
| F22 | 7,5 A | Beschleuniger-Positionssensor. Antriebsstrangsteuermodul. Antiblockiersystem. Stabilitätshilfe. |
| F23 | 7,5 A | Getriebesteuergerät. |
| F24 | 7,5 A | Audio-Einheit. |
| F25 | 7,5 A | Beheizte Außenspiegel. |
| F26 | 7,5 A | Zentrales Verriegelungssystem. |
| F27 | – | Nicht benutzt. |
| F28 | – | Nicht benutzt. |
| F29 | – | Nicht benutzt. |
| F30 | – | Nicht benutzt. |
| F31 | 30A | Elektrische Fensterheber hinten. |
| F32 | 20A | Batterie-Backup-Sounder. Hintere Hilfsenergiepunkte. |
| F33 | 20A | Hilfsenergiepunkte. |
| F34 | 30A | Elektrische Fensterheber vorne. |
| F35 | 20A | Monddach. |
| F36 | – | Nicht benutzt. |
| Relais: | ||
| R1 | Zündrelais. | |
| R2 | Nicht benutzt. | |
| R3 | Nicht benutzt. | |
| R4 | Fahrersitz beheizt. | |
| R5 | Beheizter Beifahrersitz. | |
| R6 | Schlüsselloser Fernstart im Zubehörmodus. | |
| R7 | Zündmodus schlüsselloses Fernstarten. | |
| R8 | Batterie-Backup-Sounder. Batteriesparer. | |
| R9 | Zubehörverzögerung. |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteilerkasten (2017)
| № | Amperebewertung | Geschützte Komponente |
|---|---|---|
| F1 | 40A | Modul Antiblockiersystem. |
| F1 | 60A | Stabilitätshilfe. Modul Antiblockiersystem. |
| F2 | 40A | Relais für Kühlgebläse. |
| F2 | 60A | Hochgeschwindigkeits-Kühlgebläserelais (1,6 l Ecoboost) |
| F3 | 60A | Sicherungskasten Fahrgastraum. |
| F4 | 20A | Körperkontrollmodul. Elektrische Türschlösser. |
| F5 | – | Nicht benutzt. |
| F6 | 40A | Relais des Gebläsemotors. Gebläsemotor. |
| F7 | – | Nicht benutzt. |
| F8 | – | Nicht benutzt. |
| F9 | 7,5 A | Relais Nebelscheinwerfer. Fernlichtrelais Scheinwerfer. |
| F10 | 15A | Körperkontrollmodul. Außenleuchten rechts. |
| F11 | 15A | Körperkontrollmodul. Außenleuchten links. |
| F14 | – | Nicht benutzt. |
| F15 | – | Nicht benutzt. |
| F 16 | – | Nicht benutzt. |
| F17 | – | Nicht benutzt. |
| F18 | – | Nicht benutzt. |
| F19 | 30A | Einspritzdüsen. |
| F20 | – | Nicht benutzt. |
| F21 | 7,5 A | Luftmassenmesser (1,0L und 1,6L EcoBoost) |
| F21 | 10 A | Einspritzdüsen. |
| F22 | 15A | Antriebsstrangsteuermodul. |
| F23 | 15A | Nockenwellensensor. Erhitzter Sauerstoff Sensor. |
| F24 | 15A | Zündspule (1.6L Sigma) |
| F24 | 20A | Zündspule (1,0L und 1,6L EcoBoost) |
| F25 | 10 A | Variable Nockenwellensteuerung. Entlüftungsventil des Verdunstungsemissionsbehälters. Relaisspule R57, R45 und R50. |
| F26 | 7,5 A | ECSS-System (1.6L Flex-Fuel) |
| F26 | 15A | 1.0L EcoBoost: Aktive Kühlergrilljalousie, Wasserpumpe, Klimasteuermodul. |
| F27 | – | Nicht benutzt. |
| F28 | – | Nicht benutzt. |
| F29 | – | Nicht benutzt. |
| F30 | – | Nicht benutzt. |
| F31 | – | Nicht benutzt. |
| F32 | 60A | Sicherungskasten Fahrgastraum. |
| F33 | 60A | Elektrische Fensterheber. |
| F34 | 40A | Getriebesteuergerät (6-Gang-PowerShift-Getriebe) |
| F34 | 60A | Hochgeschwindigkeits-Lüfter (1,0L EcoBoost) |
| F35 | 40A | Antiblockiersystem mit elektronischer Stabilitätskontrolle. |
| F36 | 30A | Motorstartsperre. Magnetschalter Anlasser. |
| F37 | 30A | Heizbare Heckscheibe. Beheizte Außenspiegel. |
| F38 | 20A | Körperkontrollmodul. Batteriesparer. |
| F39 | 15A | Körperkontrollmodul. Fahrtrichtungsanzeiger. |
| F40 | – | Nicht benutzt. |
| F41 | 10 A | Klimaanlage kupplung. |
| F42 | 7,5 A | Antriebsstrangsteuermodul. Getriebesteuermodul. Entlüftungsventil des Verdunstungsemissionsbehälters. |
| F48 | 10 A | Nebelscheinwerfer links. |
| F49 | 10 A | Nebelscheinwerfer rechts. |
| F55 | 10 A | Fernlicht links. |
| F56 | 10 A | Fernlicht rechts. |
| R12 | Relais des Antriebsstrangsteuermoduls. | |
| R13 | Fernlichtrelais Scheinwerfer. | |
| R43 | Nicht benutzt. | |
| R44 | Relais Nebelscheinwerfer. | |
| R45 | Kupplungsrelais der Klimaanlage. | |
| R46 | Nicht benutzt. | |
| R47 | Kraftstoffpumpenrelais. | |
| R50 | Hochgeschwindigkeits-Lüfter (1,0 l und 1,6 l EcoBoost) | |
| R51 | Startsperre-Relais. | |
| R52 | Relais des Gebläsemotors. | |
| R53 | Nicht benutzt. | |
| R54 | Rückfahrscheinwerfer. | |
| R57 | Relais für Kühlgebläse. |
2018, 2019
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2018, 2019)
| № | Amperebewertung | Geschützte Komponente |
|---|---|---|
| F1 | 15A | Zündschloss. |
| F2 | 7,5 A | Innenspiegel automatisch abblendend. Autowischer. Steuerung des Heizungsrelais. |
| F3 | 7,5 A | Kombiinstrument. |
| F4 | 7,5 A | Deaktivierungsschalter für Beifahrerairbag. Fahrgasterkennungssystem. |
| F5 | 15A | Sekundäres On-Board-Diagnosesteuermodul A. |
| F6 | 10 A | Rückfahrscheinwerfer. |
| F7 | 7,5 A | Kombiinstrument. Informations- und Unterhaltungsdisplay. |
| F8 | 7,5 A | Monddach. |
| F9 | 20A | Ferngesteuerter, schlüsselloser Eintritt. Schlüsselloses Starten aus der Ferne. |
| F10 | 15A | Audio-Einheit. SYNC-Modul. |
| F11 | 20A | Scheibenwischer. |
| F12 | 7,5 A | Klimakontrolle. |
| F13 | 15A | Scheibenwischer hinten. |
| F14 | 20A | Ferngesteuerter, schlüsselloser Eintritt. Schlüsselloses Starten aus der Ferne. |
| F15 | 15A | Scheibenwischer. |
| F 16 | 5A | Außenspiegel. Elektrische Fensterheber. |
| F17 | 15A | Beheizte Sitze. |
| F18 | 10 A | Bremsleuchten. |
| F19 | 7,5 A | Kombiinstrument. |
| F20 | 10 A | Airbags. |
| F21 | 7,5 A | Elektronische Servolenkung. Kombiinstrument. Zündung. Scheibenwischer. Passives Diebstahlschutzsystem. |
| F22 | 7,5 A | Gaspedalstellungssensor. Antriebsstrangsteuermodul. Antiblockiersystem. Stabilitätshilfe. |
| F23 | 7,5 A | Getriebesteuergerät. |
| F24 | 7,5 A | Audio-Einheit. |
| F25 | 7,5 A | Beheizte Außenspiegel. |
| F26 | 7,5 A | Zentrales Verriegelungssystem. |
| F27 | – | Nicht benutzt. |
| F28 | – | Nicht benutzt. |
| F29 | – | Nicht benutzt. |
| F30 | – | Nicht benutzt. |
| F31 | 30A | Elektrische Fensterheber hinten. |
| F32 | 20A | Batterie-Backup-Sounder. Hintere Hilfsenergiepunkte. |
| F33 | 20A | Hilfsenergiepunkte vorn. |
| F34 | 30A | Elektrische Fensterheber vorne. |
| F35 | 20A | Monddach. |
| F36 | – | Nicht benutzt. |
| Relais: | ||
| R1 | Zündrelais. | |
| R2 | Nicht benutzt. | |
| R3 | Nicht benutzt. | |
| R4 | Fahrersitz beheizt. | |
| R5 | Beheizter Beifahrersitz. | |
| R6 | Schlüsselloser Fernstart im Zubehörmodus. | |
| R7 | Zündmodus schlüsselloses Fernstarten. | |
| R8 | Batterie-Backup-Sounder. Batteriesparer. | |
| R9 | Zubehörverzögerung. |
Motorraum
ad vertisements
Belegung der Sicherungen im Stromverteiler (2018, 2019)
| № | Amperebewertung | Geschützte Komponente |
|---|---|---|
| F1 | 40A | Modul Antiblockiersystem. |
| F1 | 60A | Stabilitätshilfe. Modul Antiblockiersystem. |
| F2 | 40A | Relais für Kühlgebläse. |
| F2 | 60A | Hochgeschwindigkeits-Kühlgebläserelais (1,6 l Ecoboost) |
| F3 | 60A | Sicherungskasten Fahrgastraum. |
| F4 | 20A | Körperkontrollmodul. Elektrische Türschlösser. |
| F5 | – | Nicht benutzt. |
| F6 | 40A | Relais des Gebläsemotors. Gebläsemotor. |
| F7 | – | Nicht benutzt. |
| F8 | – | Nicht benutzt. |
| F9 | 7,5 A | Relais Nebelscheinwerfer. Fernlichtrelais Scheinwerfer. |
| F10 | 15A | Körperkontrollmodul. Außenleuchten rechts. |
| F11 | 15A | Körperkontrollmodul. Außenleuchten links. |
| F14 | – | Nicht benutzt. |
| F15 | – | Nicht benutzt. |
| F 16 | – | Nicht benutzt. |
| F17 | – | Nicht benutzt. |
| F18 | – | Nicht benutzt. |
| F19 | 30A | Einspritzdüsen. |
| F20 | – | Nicht benutzt. |
| F21 | 7,5 A | Luftmassenmesser (1,0L und 1,6L EcoBoost) |
| F21 | 10 A | Einspritzdüsen. |
| F22 | 15A | Antriebsstrangsteuermodul. |
| F23 | 15A | Nockenwellensensor. Erhitzter Sauerstoff Sensor. |
| F24 | 15A | Zündspule (1.6L Sigma) |
| F24 | 20A | Zündspule (1,0L und 1,6L EcoBoost) |
| F25 | 10 A | Ölsteuermagnetventil für variable Nockenwellensteuerung. Ölsteuermagnet für variable Einlassnockenwelle Entlüftungsventil des Verdunstungsemissionsbehälters. Relaisspule R57, R45 und R50. |
| F26 | 7,5 A | ECSS-System (1.6L Flex-Fuel) |
| F26 | 15A | 1.0L EcoBoost: Aktive Kühlergrilljalousie, Wasserpumpe, Klimasteuermodul. |
| F27 | – | Nicht benutzt. |
| F28 | – | Nicht benutzt. |
| F29 | – | Nicht benutzt. |
| F30 | – | Nicht benutzt. |
| F31 | – | Nicht benutzt. |
| F32 | 60A | Sicherungskasten Fahrgastraum. |
| F33 | 60A | Elektrische Fensterheber. |
| F34 | 40A | Getriebesteuergerät (6-Gang-PowerShift-Getriebe) |
| F34 | 60A | Hochgeschwindigkeits-Lüfter (1,0L EcoBoost) |
| F35 | 40A | Antiblockiersystem mit elektronischer Stabilitätskontrolle. |
| F36 | 30A | Motorstartsperre. Magnetschalter Anlasser. |
| F37 | 30A | Heizbare Heckscheibe. Beheizte Außenspiegel. |
| F38 | 20A | Körperkontrollmodul. Batteriesparer. Horn. |
| F39 | 15A | Körperkontrollmodul. Fahrtrichtungsanzeiger. |
| F40 | – | Nicht benutzt. |
| F41 | 10 A | Klimaanlage kupplung. |
| F42 | 7,5 A | Antriebsstrangsteuermodul. Getriebesteuermodul. Entlüftungsventil des Verdunstungsemissionsbehälters. |
| F48 | 10 A | Nebelscheinwerfer links. |
| F49 | 10 A | Nebelscheinwerfer rechts. |
| F55 | 10 A | Fernlicht links. |
| F56 | 10 A | Fernlicht rechts. |
| Relais: | ||
| R12 | Relais des Antriebsstrangsteuermoduls. | |
| R13 | Fernlichtrelais Scheinwerfer. | |
| R43 | Nicht benutzt. | |
| R44 | Relais Nebelscheinwerfer. | |
| R45 | Kupplungsrelais der Klimaanlage. | |
| R46 | Nicht benutzt. | |
| R47 | Kraftstoffpumpenrelais. | |
| R50 | Hochgeschwindigkeits-Lüfter (1,0 l und 1,6 l EcoBoost) | |
| R51 | Startsperre-Relais. | |
| R52 | Relais des Gebläsemotors. | |
| R53 | Nicht benutzt. | |
| R54 | Rückfahrscheinwerfer. | |
| R57 | Relais für Kühlgebläse. |
