Sicherungsanordnung Ford Flex 2013-2019
Die Sicherungen für den Zigarettenanzünder ( Steckdose) im Ford Flex sind die Sicherungen №6 (seit 2016: Mittelkonsolensteckdose), №9 (2. Reihe Konsolensteckdose), №17 (110V Wechselstromsteckdose), №20 (Innenbehälter Steckdose), 21 (Steckdose Instrumententafel / Zigarettenanzünder) und №27 (Ladesteckdose) im Motorraum-Sicherungskasten.
Lage des Sicherungskastens
Passagierabteil

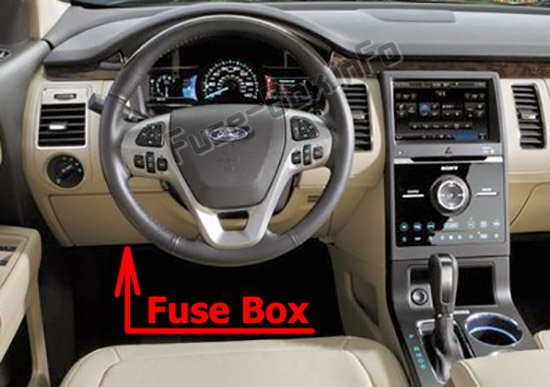

Die Sicherungstafel befindet sich unter der Instrumententafel links neben dem Lenkrad.
Motorraum

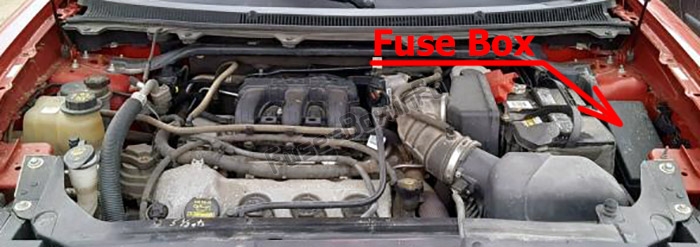

Der Stromverteiler befindet sich im Motorraum.
Sicherungsdiagramme
ad vertisements
2013
Passagierabteil

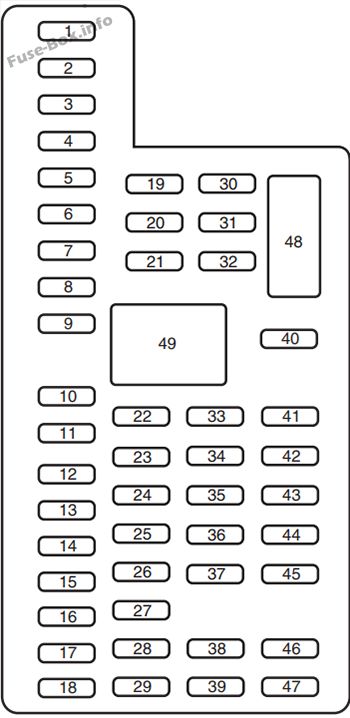

Belegung der Sicherungen im Fahrgastraum (2013)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 30A | Frontscheibe Fahrerseite |
| 2 | 15A | Memory-Sitz, zweite Sitzreihe |
| 3 | 30A | Nicht verwendet (Ersatz) |
| 4 | 10 A | Batteriesparrelais (Innenbedarfsleuchten und Sitzstromversorgung) |
| 5 | 20A | Intelligenter Verstärker |
| 6 | 5A | Nicht verwendet (Ersatz) |
| 7 | 7,5A | Elektrischer Spiegelschalter, Fahrertürmodul, Fahrersitzmodul, Tastatur |
| 8 | 10 A | Elektrische Heckklappe |
| 9 | 10 A | SYNC®, elektronisches Abschlusspanel, Funk-Transceiver-Modul |
| 10 | 10 A | Betriebs-/Zubehörrelais, Frontscheibenwischermotorrelais |
| 11 | 10 A | Intelligentes Zugangsmodul, Heads-up-Display |
| 12 | 15A | Innenbeleuchtung, Pfützenlampen, Hintergrundbeleuchtung |
| 13 | 15A | Blinker rechts |
| 14 | 15A | Blinker links |
| fünfzehn | 15A | Mittelhoch montierte Bremsleuchte, Rückfahrleuchte |
| 16 | 10 A | Abblendlicht erschrecken) |
| 17 | 10 A | Abblendlicht (links) |
| 18 | 10 A | Elektrische Sitze in der dritten Reihe, Startknopf-Betriebsanzeige, Tastaturbeleuchtung, Bremsschaltsperre, Wake-up des Antriebsstrangsteuermoduls, Diebstahlsicherung |
| 19 | 20A | Nicht verwendet (Ersatz) |
| 20 | 20A | Schlösser |
| 21 | 10 A | Nicht verwendet (Ersatz) |
| 22 | 20A | Hupenrelais |
| 23 | 15A | Lenkradsteuergerät, Kombiinstrument |
| 24 | 15A | Datalink-Anschluss, Lenkradsteuermodul |
| 25 | 15A | Heckklappenentriegelung |
| 26 | 5A | Zündschalter, Druckknopfstartschalter |
| 27 | 20A | Intelligentes Zugangsmodul |
| 28 | 15A | Nicht verwendet (Ersatz) |
| 29 | 20A | Funk, Global Positioning System Modul |
| 30 | 15A | Standlicht vorn, Anhängerkupplungsrelais für Standlicht, Seitenblinker vorn |
| 31 | 5A | Anhängerzugsteuerung |
| 32 | 15A | Fahrerfensterschalter und -motor, Power-Lock-Schalter, Moonroof, 110-V-AC-Steckdose, Innenrückspiegel |
| 33 | 10 A | Nicht verwendet (Ersatz) |
| 34 | 10 A | Toter-Winkel-Monitor, Sitzheizung 2. Reihe, Rückfahrkamera, Rückfahrkamera |
| 35 | 5A | Heads-up-Display, Feuchtigkeitssensor der Klimaanlage |
| 36 | 10 A | Nicht verwendet (Ersatz) |
| 37 | 10 A | Kühlschrank |
| 38 | 10 A | Fensterheberschalter Beifahrer |
| 39 | 15A | Fernlicht Scheinwerfer |
| 40 | 10 A | Parkleuchten hinten, Kennzeichenleuchten |
| 41 | 7,5A | Insassenklassifizierungssystem, Rückhaltekontrollmodul |
| 42 | 5A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Nicht verwendet (Ersatz) |
| 44 | 10 A | Nicht verwendet (Ersatz) |
| 45 | 5A | Nicht verwendet (Ersatz) |
| 46 | 10 A | Klimasteuermodul |
| 47 | 15A | Nebelscheinwerfer, Nebelscheinwerfer-Blinker, Frontblinker #2 |
| 48 | 30A Leistungsschalter | Fensterheber Beifahrerseite, Fensterheber hinten |
| 49 | Verzögertes Zubehörrelais | Körperkontrollmodul |
Motorraum
ad vertisements

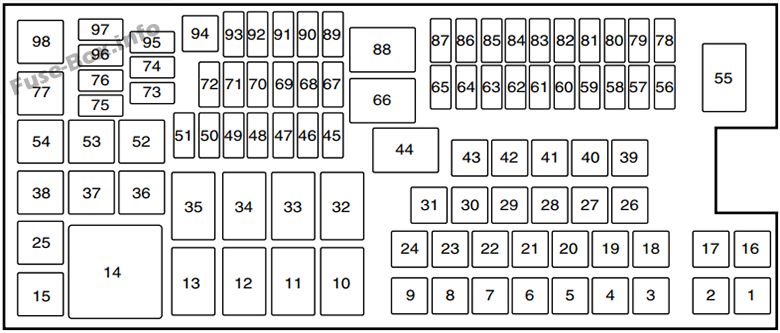

Zuordnung der Sicherungen im Stromverteilerkasten (2013)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 40 A** | Lüfterrelais 2 |
| 2 | 40 A** | Lüfterrelais 1 |
| 3 | 30A** | Anhängerbremssteuermodul |
| 4 | 30A** | Wischer, Waschpumpe |
| 5 | 50A** | Pumpe des Antiblockiersystems |
| 6 | — | Nicht benutzt |
| 7 | 30A** | Elektrische Heckklappe |
| 8 | 20A** | Monddach |
| 9 | 20A** | Konsolensteckdose in der 2. Reihe |
| 10 | — | Nicht benutzt |
| 11 | — | Nicht benutzt |
| 12 | — | Nicht benutzt |
| 13 | — | Nicht benutzt |
| 14 | — | Nicht benutzt |
| fünfzehn | — | Nicht benutzt |
| 16 | — | Nicht benutzt |
| 17 | 30A** | 110V AC Steckdose power |
| 18 | 40 A** | Gebläsemotor vorne |
| 19 | 30A** | Anlasser |
| 20 | 20A** | Steckdose im Inneren des Behälters |
| 21 | 20A** | Steckdose für Instrumententafel / Zigarettenanzünder |
| 22 | 30A** | Sitzmodul 3. Reihe |
| 23 | 30A** | Elektrischer Fahrersitz, Memory-Modul |
| 24 | 30A** | Batterieladung des Anhängerschleppers |
| 25 | — | Nicht benutzt |
| 26 | 40 A** | Heckscheibenheizung, beheizbare Spiegel |
| 27 | 20A** | Ladeanschluss |
| 28 | 30A** | Sitzheizung/-kühlung vorne |
| 29 | 20A** | Sitzheizung vorn |
| 30 | 20A** | Sitzheizung hinten |
| 31 | 25A** | Elektronisches Lüfterrelais 3 |
| 32 | — | Nicht benutzt |
| 33 | — | Nicht benutzt |
| 34 | — | Nicht benutzt |
| 35 | — | Nicht benutzt |
| 36 | — | Nicht benutzt |
| 37 | — | Nicht benutzt |
| 38 | — | Nicht benutzt |
| 39 | 30A** | Hilfsgebläsemotor |
| 40 | — | Nicht benutzt |
| 41 | — | Nicht benutzt |
| 42 | 30A** | Elektrischer Beifahrersitz |
| 43 | 20A** | Ventile des Antiblockiersystems |
| 44 | — | Nicht benutzt |
| 45 | 5A* | Regensensor |
| 46 | 5A* | Kanisterentlüftungsmagnet (EcoBoost-Motoren) |
| 47 | 15A* | Waschpumpe |
| 48 | 10 A* | Standlicht vorne |
| 49 | — | Nicht benutzt |
| 50 | 10 A* | Beheizte Spiegel |
| 51 | 5A* | Antriebsstrang-Steuermodul – Einspritzdüsen-Leistungsüberwachung (Nicht-EcoBoost-Motoren) |
| 52 | — | Nicht benutzt |
| 53 | — | Nicht benutzt |
| 54 | — | Nicht benutzt |
| 55 | — | Nicht benutzt |
| 56 | 30A* | Einspritzdüsen, Kraftstoffpumpenrelais |
| 57 | 20A* | Scheinwerfer mit Hochdruckentladung links |
| 58 | 10 A* | Lichtmaschinensensor |
| 59 | 10 A* | Bremse Ein/Aus-Schalter |
| 60 | 10 A* | Rückfahrscheinwerfer für Anhängerkupplung |
| 61 | — | Nicht benutzt |
| 62 | 10 A* | Klimakupplung |
| 63 | 15A* | Anhängerkupplung Brems-/Blinker |
| 64 | 15A* | Heckscheibenwischer |
| 65 | — | Nicht benutzt |
| 66 | — | Nicht benutzt |
| 67 | 20A* | Fahrzeugleistung Nr. 2 – Lambdasondenheizung, Luftmassenmesser, Magnetventil für variable Nockenwellenverstellung, Magnetventil für Kanisterentlüftung, Magnetventil für Kanisterspülung |
| 68 | 20A* | Fahrzeugleistung #4 (Zündspulen) |
| 69 | 20A* | Fahrzeugleistung Nr. 1 (PCM) |
| 70 | 15A* | Fahrzeugleistung Nr. 3 (Spule) – Klimakupplungsrelais, Lüftersteuerungsrelais, variabler Klimakompressor, Zusatzgetriebe-Warmlauf, Turbolader-Schiebersteuerung, elektronisches Kompressor-Bypassventil (für Turbolader), Allradantriebsmodul , Positive Rissgehäuse-Lüftungsheizung |
| 71 | — | Nicht benutzt |
| 72 | — | Nicht benutzt |
| 73 | — | Nicht benutzt |
| 74 | — | Nicht benutzt |
| 75 | — | Nicht benutzt |
| 76 | — | Nicht benutzt |
| 77 | — | Nicht benutzt |
| 78 | 20A* | Scheinwerfer mit Hochdruckentladung rechts |
| 79 | 10 A* | Adaptiver Tempomat |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | 15A* | Heckscheibe |
| 83 | — | Nicht benutzt |
| 84 | 20A* | Anhängerkupplung Parklampen |
| 85 | — | Nicht benutzt |
| 86 | 5A* | Antriebsstrang-Steuermodul – Keep-Alive-Leistung, Antriebsstrang-Steuermodulrelais, Kanisterentlüftungsmagnet (Nicht-EcoBoost-Motoren) |
| 87 | 5A* | Ausführen/Starten |
| 88 | — | Nicht benutzt |
| 89 | 10 A* | Modul Antiblockiersystem |
| 90 | 10 A* | Laufen/Starten des Antriebsstrangsteuermoduls |
| 91 | 10 A* | Adaptiver Tempomat |
| 92 | 5A* | Relaisspule Frontgebläse, Servolenkungsmodul |
| 93 | 5A* | Zusatzgebläse, Heckentfroster, Batterieladerelais |
| 94 | 30A** | Karosseriesteuermodul laufen/starten |
| 95 | 5A* | Fensterheberschalter Beifahrer |
| 96 | — | Nicht benutzt |
| 97 | — | Nicht benutzt |
| 98 | — | Nicht benutzt |
| * Mini-Sicherungen ** Patronensicherungen |
2014
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2014)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 30A | Frontscheibe Fahrerseite |
| 2 | 15A | Memory-Sitz, zweite Sitzreihe |
| 3 | 30A | Nicht verwendet (Ersatz) |
| 4 | 10 A | Batteriesparrelais (Innenraumbedarfsleuchten und Sitzstromversorgung) |
| 5 | 20A | Intelligenter Verstärker |
| 6 | 5A | Nicht verwendet (Ersatz) |
| 7 | 7,5 A | Elektrischer Spiegelschalter, Fahrertürmodul, Fahrersitzmodul, Tastatur |
| 8 | 10 A | Elektrische Heckklappe |
| 9 | 10 A | SYNC, elektronisches Abschlusspanel, Funk-Sendeempfänger-Modul |
| 10 | 10 A | Betriebs-/Zubehörrelais, Frontscheibenwischermotorrelais |
| 11 | 10 A | Intelligentes Zugangsmodul, Heads-up-Display |
| 12 | 15A | Innenbeleuchtung, Pfützenlampen, Hintergrundbeleuchtung |
| 13 | 15A | Blinker rechts |
| 14 | 15A | Blinker links |
| fünfzehn | 15A | Mittelhoch montierte Bremsleuchte, Rückfahrleuchte |
| 16 | 10 A | Abblendlicht erschrecken) |
| 17 | 10 A | Abblendlicht (links) |
| 18 | 10 A | Elektrische Sitze in der dritten Reihe, Startknopf-Betriebsanzeige, Tastaturbeleuchtung, Bremsschaltsperre, Wake-up des Antriebsstrangsteuermoduls, Diebstahlsicherung |
| 19 | 20A | Nicht verwendet (Ersatz) |
| 20 | 20A | Schlösser |
| 21 | 10 A | Nicht verwendet (Ersatz) |
| 22 | 20A | Hupenrelais |
| 23 | 15A | Lenkradsteuergerät, Kombiinstrument |
| 24 | 15A | Datalink-Anschluss, Lenkradsteuermodul |
| 25 | 15A | Heckklappenentriegelung |
| 26 | 5A | Zündschalter, Druckknopfstartschalter |
| 27 | 20A | Intelligentes Zugangsmodul |
| 28 | 15A | Nicht verwendet (Ersatz) |
| 29 | 20A | Funk, Global Positioning System Modul |
| 30 | 15A | Standlicht vorn, Anhängerkupplungsrelais für Standlicht, Seitenblinker vorn |
| 31 | 5A | Anhängerzugsteuerung |
| 32 | 15A | Fahrerfensterschalter und -motor, Power-Lock-Schalter, Moonroof, 110-V-AC-Steckdose, Innenrückspiegel |
| 33 | 10 A | Nicht verwendet (Ersatz) |
| 34 | 10 A | Toter-Winkel-Monitor, Sitzheizung 2. Reihe, Rückfahrkamera, Rückfahrkamera |
| 35 | 5A | Heads-up-Display, Feuchtigkeitssensor der Klimaanlage |
| 36 | 10 A | Nicht verwendet (Ersatz) |
| 37 | 10 A | Kühlschrank |
| 38 | 10 A | Fensterheberschalter Beifahrer |
| 39 | 15A | Fernlicht Scheinwerfer |
| 40 | 10 A | Parkleuchten hinten, Kennzeichenleuchten |
| 41 | 7,5A | Insassenklassifizierungssystem, Rückhaltekontrollmodul |
| 42 | 5A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Nicht verwendet (Ersatz) |
| 44 | 10 A | Nicht verwendet (Ersatz) |
| 45 | 5A | Nicht verwendet (Ersatz) |
| 46 | 10 A | Klimasteuermodul |
| 47 | 15A | Nebelscheinwerfer, Nebelscheinwerfer-Blinker, Frontblinker #2 |
| 48 | 30A Leistungsschalter | Fensterheber Beifahrerseite, Fensterheber hinten |
| 49 | Verzögertes Zubehörrelais | Körperkontrollmodul |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Stromverteilerkasten (2014)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 40A** | Lüfterrelais 2 |
| 2 | 40A** | Lüfterrelais 1 |
| 3 | 30A** | Anhängerbremssteuermodul |
| 4 | 30A** | Wischer, Waschpumpe |
| 5 | 50A** | Pumpe des Antiblockiersystems |
| 6 | — | Nicht benutzt |
| 7 | 30A** | Elektrische Heckklappe |
| 8 | 20A** | Monddach |
| 9 | 20A** | Konsolensteckdose in der 2. Reihe |
| 10 | — | Relais elektrisch verstellbare Sitze 3. Reihe |
| 11 | — | Beheiztes Heckscheibenrelais |
| 12 | — | Laderelais für Anhängerkupplung |
| 13 | — | Anlasserrelais |
| 14 | — | Kühlgebläse #2 Relais |
| fünfzehn | — | Kraftstoffrelais |
| 16 | — | Nicht benutzt |
| 17 | 30A** | 110V AC Steckdose power |
| 18 | 40A** | Gebläsemotor vorne |
| 19 | 30A** | Anlasser |
| 20 | 20A** | Steckdose im Inneren des Behälters |
| 21 | 20A** | Steckdose für Instrumententafel / Zigarettenanzünder |
| 22 | 30A** | Sitzmodul 3. Reihe |
| 23 | 30A** | Elektrischer Fahrersitz, Memory-Modul |
| 24 | 30A** | Batterieladung des Anhängerschleppers |
| 25 | — | Nicht benutzt |
| 26 | 40A** | Heckscheibenheizung, beheizbare Spiegel |
| 27 | 20A** | Ladeanschluss |
| 28 | 30A** | Sitzheizung/-kühlung vorne |
| 29 | 20A** | Sitzheizung vorn |
| 30 | 20A** | Sitzheizung hinten |
| 31 | 25A** | Elektronisches Lüfterrelais 3 |
| 32 | — | Zusatzgebläserelais |
| 33 | — | Kühlgebläse 1 Relais |
| 34 | — | Frontgebläserelais |
| 35 | — | Kühlgebläse (Serie) Relais |
| 36 | — | Nicht benutzt |
| 37 | — | Brems-/Blinklichtrelais Anhängerkupplung rechts |
| 38 | — | Relais Anhängerkupplung Rückfahrscheinwerfer |
| 39 | 30A** | Hilfsgebläsemotor |
| 40 | — | Nicht benutzt |
| 41 | — | Nicht benutzt |
| 42 | 30A** | Elektrischer Beifahrersitz |
| 43 | 20A** | Ventile des Antiblockiersystems |
| 44 | — | Relais Scheibenwaschanlage |
| 45 | 5A* | Regensensor |
| 46 | 5A* | Kanisterentlüftungsmagnet (EcoBoost-Motoren) |
| 47 | 15 A* | Waschpumpe |
| 48 | 10 A* | Standlicht vorne |
| 49 | — | Nicht benutzt |
| 50 | 10 A* | Beheizte Spiegel |
| 51 | 5A* | Antriebsstrang-Steuermodul – Einspritzdüsen-Leistungsüberwachung (Nicht-EcoBoost-Motoren) |
| 52 | — | Nicht benutzt |
| 53 | — | Brems-/Blinkerrelais Anhängerkupplung links |
| 54 | — | Nicht benutzt |
| 55 | — | Wischerrelais |
| 56 | 30A* | Einspritzdüsen, Kraftstoffpumpenrelais |
| 57 | 20A* | Scheinwerfer mit Hochdruckentladung links |
| 58 | 10 A* | Lichtmaschinensensor |
| 59 | 10 A* | Bremse Ein/Aus-Schalter |
| 60 | 10 A* | Rückfahrscheinwerfer für Anhängerkupplung |
| 61 | — | Nicht benutzt |
| 62 | 10 A* | Klimakupplung |
| 63 | 15 A* | Anhängerkupplung Brems-/Blinker |
| 64 | 15 A* | Heckscheibenwischer |
| 65 | — | Nicht benutzt |
| 66 | — | Antriebsstrangsteuermodul -Fahrzeugleistungsrelais |
| 67 | 20A* | Fahrzeugleistung Nr. 2 – Lambdasondenheizung, Luftmassenmesser, Magnetventil für variable Nockenwellenverstellung, Magnetventil für Kanisterentlüftung, Magnetventil für Kanisterspülung |
| 68 | 20A* | Fahrzeugleistung #4 (Zündspulen) |
| 69 | 20A* | Fahrzeugleistung Nr. 1 (PCM) |
| 70 | 15 A* | Fahrzeugleistung #3 (Spule) – Klimakupplungsrelais, Lüftersteuerungsrelais, Variabler Klimakompressor, Zusatzgetriebe-Warmlauf, Turbolader-Wastegate-Steuerung, Elektronisches Kompressor-Bypassventil (für Turbolader), Allradantriebsmodul, Positive Rissgehäuse-Lüftungsheizung |
| 71 | — | Nicht benutzt |
| 72 | — | Nicht benutzt |
| 73 | — | Nicht benutzt |
| 74 | — | Nicht benutzt |
| 75 | — | Nicht benutzt |
| 76 | — | Nicht benutzt |
| 77 | — | Anhängerkupplung Standlichtrelais |
| 78 | 20A* | Scheinwerfer mit Hochdruckentladung rechts |
| 79 | 10 A* | Adaptiver Tempomat |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | 15 A* | Heckscheibe |
| 83 | — | Nicht benutzt |
| 84 | 20A* | Anhängerkupplung Parklampen |
| 85 | — | Nicht benutzt |
| 86 | 5A* | Antriebsstrang-Steuermodul – Keep-Alive-Leistung, Antriebsstrang-Steuermodulrelais, Kanisterentlüftungsmagnet (Nicht-EcoBoost-Motoren) |
| 87 | 5A* | Ausführen/Starten |
| 88 | — | Lauf/Start-Relais |
| 89 | 10 A* | Modul Antiblockiersystem |
| 90 | 10 A* | Laufen/Starten des Antriebsstrangsteuermoduls |
| 91 | 10 A* | Adaptiver Tempomat |
| 92 | 5A* | Relaisspule Frontgebläse, Servolenkungsmodul |
| 93 | 5A* | Zusatzgebläse, Heckentfroster, Batterieladerelais |
| 94 | 30A** | Karosseriesteuermodul laufen/starten |
| 95 | 5A* | Fensterheberschalter Beifahrer |
| 96 | — | Nicht benutzt |
| 97 | — | Nicht benutzt |
| 98 | — | Klimakupplungsrelais |
| * Mini-Sicherungen ** Patronensicherungen |
2015
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2015)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 30A | Frontscheibe Fahrerseite |
| 2 | 15A | Memory-Sitz, zweite Sitzreihe |
| 3 | 30A | Frontscheibe auf der Beifahrerseite |
| 4 | 10 A | Batteriesparrelais (Innenbedarfsleuchten und Sitzstromversorgung) |
| 5 | 20A | Intelligenter Verstärker |
| 6 | 5A | Nicht verwendet (Ersatz) |
| 7 | 7,5A | Elektrischer Spiegelschalter, Fahrertürmodul, Fahrersitzmodul, Tastatur |
| 8 | 10 A | Elektrische Heckklappe |
| 9 | 10 A | SYNC, elektronisches Abschlusspanel, Funk-Sendeempfänger-Modul |
| 10 | 10 A | Betriebs-/Zubehörrelais, Frontscheibenwischermotorrelais |
| 11 | 10 A | Intelligentes Zugangsmodul, Heads-up-Display |
| 12 | 15A | Innenbeleuchtung, Pfützenlampen, Hintergrundbeleuchtung |
| 13 | 15A | Blinker rechts |
| 14 | 15A | Blinker links |
| fünfzehn | 15A | Mittelhoch montierte Bremsleuchte, Rückfahrleuchte |
| 16 | 10 A | Abblendlicht (rechts) |
| 17 | 10 A | Abblendlicht (links) |
| 18 | 10 A | Elektrische Sitze in der dritten Reihe, Startknopf-Betriebsanzeige, Tastaturbeleuchtung, Bremsschaltsperre, Wake-up des Antriebsstrangsteuermoduls, Diebstahlsicherung |
| 19 | 20A | Nicht verwendet (Ersatz) |
| 20 | 20A | Schlösser |
| 21 | 10 A | Nicht verwendet (Ersatz) |
| 22 | 20A | Hupenrelais |
| 23 | 15A | Lenkradsteuergerät, Kombiinstrument |
| 24 | 15A | Datalink-Anschluss, Lenkradsteuermodul |
| 25 | 15A | Heckklappenentriegelung |
| 26 | 5A | Zündschalter, Druckknopfstartschalter |
| 27 | 20A | Intelligentes Zugangsmodul |
| 28 | 15A | Nicht verwendet (Ersatz) |
| 29 | 20A | Funk, Global Positioning System Modul |
| 30 | 15A | Standlicht vorn, Anhängerkupplungsrelais für Standlicht, Seitenblinker vorn |
| 31 | 5A | Anhängerzugsteuerung |
| 32 | 15A | Fahrerfensterschalter und -motor, Power-Lock-Schalter, Moonroof, 110-V-AC-Steckdose, Innenrückspiegel |
| 33 | 10 A | Nicht verwendet (Ersatz) |
| 34 | 10 A | Toter-Winkel-Monitor, Sitzheizung 2. Reihe, Rückfahrkamera, Rückfahrkamera |
| 35 | 5A | Heads-up-Display, Feuchtigkeitssensor der Klimaanlage |
| 36 | 10 A | Beheiztes Lenkrad |
| 37 | 10 A | Kühlschrank |
| 38 | 10 A | Fensterheberschalter Beifahrer |
| 39 | 15A | Fernlicht Scheinwerfer |
| 40 | 10 A | Parkleuchten hinten, Kennzeichenleuchten |
| 41 | 7,5A | Insassenklassifizierungssystem, Rückhaltekontrollmodul |
| 42 | 5A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Nicht verwendet (Ersatz) |
| 44 | 10 A | Nicht verwendet (Ersatz) |
| 45 | 5A | Nicht verwendet (Ersatz) |
| 46 | 10 A | Klimasteuermodul |
| 47 | 15A | Nebelscheinwerfer, Nebelscheinwerfer-Blinker, Frontblinker #2 |
| 48 | 30A Leistungsschalter | Fensterheber Beifahrerseite, Fensterheber hinten |
| 49 | Verzögertes Zubehörrelais | Körperkontrollmodul |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteilerkasten (2015)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 40A** | Lüfterrelais 2 |
| 2 | 40A** | Lüfterrelais 1 |
| 3 | 30A** | Anhängerbremssteuermodul |
| 4 | 30A** | Wischer, Waschpumpe |
| 5 | 50A** | Pumpe des Antiblockiersystems |
| 6 | — | Nicht benutzt |
| 7 | 30A** | Elektrische Heckklappe |
| 8 | 20A** | Monddach |
| 9 | 20A** | Konsolensteckdose in der 2. Reihe |
| 10 | — | Relais elektrisch verstellbare Sitze 3. Reihe |
| 11 | — | Beheiztes Heckscheibenrelais |
| 12 | — | Batterieladerelais Anhängerkupplung |
| 13 | — | Anlasserrelais |
| 14 | — | Kühlgebläse #2 Relais |
| fünfzehn | — | Kraftstoffrelais |
| 16 | — | Nicht benutzt |
| 17 | 30A** | 110V AC Steckdose power |
| 18 | 40A** | Gebläsemotor vorne |
| 19 | 30A** | Anlasser |
| 20 | 20A** | Steckdose im Inneren des Behälters |
| 21 | 20A** | Steckdose für Instrumententafel / Zigarettenanzünder |
| 22 | 30A** | Sitzmodul 3. Reihe |
| 23 | 30A** | Elektrischer Fahrersitz, Memory-Modul |
| 24 | 30A** | Batterieladung des Anhängerschleppers |
| 25 | — | Nicht benutzt |
| 26 | 40A** | Heckscheibenheizung, beheizbare Spiegel |
| 27 | 20A** | Ladeanschluss |
| 28 | 30A** | Sitzheizung/-kühlung vorne |
| 29 | 20A** | Sitzheizung vorn |
| 30 | 20A** | Sitzheizung hinten |
| 31 | 25A** | Elektronisches Lüfterrelais 3 |
| 32 | — | Zusatzgebläserelais |
| 33 | — | Kühlgebläse 1 Relais |
| 34 | — | Frontgebläserelais |
| 35 | — | Kühlgebläse (Serie) Relais |
| 36 | — | Nicht benutzt |
| 37 | — | Brems-/Blinklichtrelais Anhängerkupplung rechts |
| 38 | — | Relais Anhängerkupplung Rückfahrscheinwerfer |
| 39 | 30A** | Hilfsgebläsemotor |
| 40 | — | Nicht benutzt |
| 41 | — | Nicht benutzt |
| 42 | 30A** | Elektrischer Beifahrersitz |
| 43 | 20A** | Ventile des Antiblockiersystems |
| 44 | — | Relais Scheibenwaschanlage |
| 45 | 5A* | Regensensor |
| 46 | 5A* | Kanisterentlüftungsmagnet (EcoBoost-Motoren) |
| 47 | 15 A* | Waschpumpe |
| 48 | 10 A* | Standlicht vorne |
| 49 | — | Nicht benutzt |
| 50 | 10 A* | Beheizte Spiegel |
| 51 | 5A* | Antriebsstrang-Steuermodul – Einspritzdüsen-Leistungsüberwachung (Nicht-EcoBoost-Motoren) |
| 52 | — | Nicht benutzt |
| 53 | — | Brems-/Blinkerrelais Anhängerkupplung links |
| 54 | — | Nicht benutzt |
| 55 | — | Wischerrelais |
| 56 | 30A* | Einspritzdüsen, Kraftstoffpumpenrelais |
| 57 | 20A* | Scheinwerfer mit Hochdruckentladung links |
| 58 | 10 A* | Lichtmaschinensensor |
| 59 | 10 A* | Bremse Ein/Aus-Schalter |
| 60 | 10 A* | Rückfahrscheinwerfer für Anhängerkupplung |
| 61 | — | Nicht benutzt |
| 62 | 10 A* | Klimakupplung |
| 63 | 15 A* | Anhängerkupplung Brems-/Blinker |
| 64 | 15 A* | Heckscheibenwischer |
| 65 | — | Nicht benutzt |
| 66 | — | Antriebsstrangsteuermodul -Fahrzeugleistungsrelais |
| 67 | 20A* | Fahrzeugleistung Nr. 2 – Lambdasondenheizung, Luftmassenmesser, Magnetventil für variable Nockenwellenverstellung, Magnetventil für Kanisterentlüftung, Magnetventil für Kanisterspülung |
| 68 | 20A* | Fahrzeugleistung #4 (Zündspulen) |
| 69 | 20A* | Fahrzeugleistung Nr. 1 (PCM) |
| 70 | 15 A* | Fahrzeugleistung #3 (Spule) – Klimakupplungsrelais, Lüftersteuerungsrelais, Variabler Klimakompressor, Zusatzgetriebe-Warmlauf, Turbolader-Wastegate-Steuerung, Elektronisches Kompressor-Bypassventil (für Turbolader), Allradantriebsmodul, Positive Rissgehäuse-Lüftungsheizung |
| 71 | — | Nicht benutzt |
| 72 | — | Nicht benutzt |
| 73 | — | Nicht benutzt |
| 74 | — | Nicht benutzt |
| 75 | — | Nicht benutzt |
| 76 | — | Nicht benutzt |
| 77 | — | Anhängerkupplung Standlichtrelais |
| 78 | 20A* | Scheinwerfer mit Hochdruckentladung rechts |
| 79 | 10 A* | Adaptiver Tempomat |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | 15 A* | Heckscheibe |
| 83 | — | Nicht benutzt |
| 84 | 20A* | Anhängerkupplung Parklampen |
| 85 | — | Nicht benutzt |
| 86 | 5A* | Antriebsstrang-Steuermodul – Keep-Alive-Leistung, Antriebsstrang-Steuermodulrelais, Kanisterentlüftungsmagnet (Nicht-EcoBoost-Motoren) |
| 87 | 5A* | Ausführen/Starten |
| 88 | — | Lauf/Start-Relais |
| 89 | 10 A* | Modul Antiblockiersystem |
| 90 | 10 A* | Laufen/Starten des Antriebsstrangsteuermoduls |
| 91 | 10 A* | Adaptiver Tempomat |
| 92 | 5A* | Relaisspule Frontgebläse, Servolenkungsmodul |
| 93 | 5A* | Zusatzgebläse, Heckentfroster, Batterieladerelais |
| 94 | 30A** | Karosseriesteuermodul laufen/starten |
| 95 | 5A* | Fensterheberschalter Beifahrer |
| 96 | — | Nicht benutzt |
| 97 | — | Nicht benutzt |
| 98 | — | Klimakupplungsrelais |
| * Mini-Sicherungen ** Patronensicherungen |
2016
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2016)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 30A | Heckscheibe Beifahrerseite. |
| 2 | 15A | Memory-Sitz. Sitze in der zweiten Reihe. |
| 3 | 30A | Frontscheibe Beifahrerseite. |
| 4 | 10 A | Stromsparrelais für Bedarfslampen. |
| 5 | 20A | Audioverstärker Aktives Geräuschkontrollmodul. |
| 6 | 5A | Nicht verwendet (Ersatz). |
| 7 | 7,5 A | Logik des Fahrersitzmoduls. Zonenmodul Tür vorn links. Tastenfeld. |
| 8 | 10 A | Elektrische Heckklappe. |
| 9 | 10 A | SYNC-Modul. Elektronisches Finish-Panel. Funkfrequenz-Transceiver-Modul. |
| 10 | 10 A | Zubehörrelais ausführen. Relais für Frontwischermotor. |
| 11 | 10 A | Intelligente Zugangsmodullogik. Heads Up-Anzeige. |
| 12 | 15A | Pfützenlampe. Hintergrundbeleuchtung LED. Innenbeleuchtung. |
| 13 | 15A | Blinker rechts. |
| 14 | 15A | Blinker links. |
| fünfzehn | 15A | Mittelhoch montierte Bremsleuchte. Sicherungslampe. |
| 16 | 10 A | Abblendlicht rechts. |
| 17 | 10 A | Abblendlicht links. |
| 18 | 10 A | Elektrische Sitze in der dritten Reihe. Start Knopf. Tastaturbeleuchtung. Brems-Schaltsperre. Wake-up des Antriebsstrangsteuermoduls. Diebstahlsicherung. |
| 19 | 20A | Nicht verwendet (Ersatz). |
| 20 | 20A | Schlösser. |
| 21 | 10 A | Nicht verwendet (Ersatz). |
| 22 | 20A | Horn Relais. |
| 23 | 15A | Logik des Lenkradsteuermoduls. Kombiinstrument. |
| 24 | 15A | Lenkradsteuermodul. Datenverbindung. |
| 25 | 15A | Freigabe der Heckklappe. |
| 26 | 5A | Zündschloss. Zündschalter auf Knopfdruck. |
| 27 | 20A | Intelligente Zugangsmodulleistung. |
| 28 | 15A | Nicht verwendet (Ersatz). |
| 29 | 20A | Radio. Globales Positionsbestimmungssystem-Modul. |
| 30 | 15A | Parkleuchten vorn. Anhängerkupplungsrelais für Standlichter. Seitenmarkierungen vorn. |
| 31 | 5A | Anhängerkupplungsbremssteuerung. |
| 32 | 15A | Intelligente Fenstermotoren. Hauptfenster und Spiegelschalter. Beleuchtung des Schlossschalters. Monddach. 11 OV Wechselstrom-Steckdose. Innenrückspiegel. |
| 33 | 10 A | Nicht verwendet (Ersatz). |
| 34 | 10 A | Einparkhilfemodul rückwärts. Sitzheizungsmodul hinten. Modul zur Überwachung des toten Winkels. Videokamera hinten. Innenspiegel. |
| 35 | 5A | Feuchtigkeitssensor der Klimaanlage. Heads Up-Anzeige. |
| 36 | 10 A | Beheiztes Lenkrad. |
| 37 | 10 A | Kühlschrank. |
| 38 | 10 A | Fensterheberschalter Beifahrerseite. |
| 39 | 15A | Fernlicht. |
| 40 | 10 A | Parkleuchten hinten. Kennzeichenleuchten. |
| 41 | 7,5 A | Insassenklassifizierungssensor. Rückhaltesteuermodul. |
| 42 | 5A | Nicht verwendet (Ersatz). |
| 43 | 10 A | Nicht verwendet (Ersatz). |
| 44 | 10 A | Nicht verwendet (Ersatz). |
| 45 | 5A | Nicht verwendet (Ersatz). |
| 46 | 10 A | Klimasteuermodul. |
| 47 | 15A | Nebelscheinwerferrelais. Fahrtrichtungsanzeiger vorn. |
| 48 | 30A Schutzschalter | Fensterheber Beifahrerseite. Elektrische Fensterheber hinten. |
| 49 | Relais | Verzögertes Zubehörrelais. Körperkontrollmodul. |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Stromverteilerkasten (2016)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 40A | Lüfterrelais 2. |
| 2 | 40A | Lüfterrelais 1. |
| 3 | 30A | Steuergerät für Anhängerbremse. |
| 4 | 30A | Wischer. Waschpumpe. |
| 5 | 50A | Pumpe des Antiblockiersystems. |
| 6 | 20A | Steckdose in der Mittelkonsole. |
| 7 | 30A | Elektrische Heckklappe. |
| 8 | 20A | Monddach. |
| 9 | 20A | Konsolensteckdose in zweiter Reihe. |
| 10 | Relais | Relais elektrisch verstellbare Sitze dritte Reihe. |
| 11 | Relais | Beheiztes Heckscheibenrelais. |
| 12 | Relais | Laderelais der Anhängerkupplung. |
| 13 | Relais | Relais für Anlasser. |
| 14 | Relais | Kühlgebläse Nummer 2 Relais. |
| fünfzehn | Relais | Kraftstoffpumpenrelais. |
| 16 | – | Nicht benutzt. |
| 17 | 30A | 11 OV Wechselstrom-Steckdose. |
| 18 | 40A | Relais des vorderen Gebläsemotors. |
| 19 | 30A | Anlasserrelais. |
| 20 | 20A | Steckdose für Vorratsbehälter. |
| 21 | 20A | Steckdose für Instrumententafel / Zigarettenanzünder. |
| 22 | 30A | Sitzmodul dritte Reihe. |
| 23 | 30A | Fahrersitz elektrisch. Speichermodul. |
| 24 | 30A | Batterieladung des Anhängers. |
| 25 | – | Nicht benutzt. |
| 26 | 40A | Heckscheibenheizung. Beheizte Spiegel. |
| 27 | 20A | Ladungs-Power-Point. |
| 28 | 30A | Klimatisierte Sitze vorne. |
| 29 | 20A | Sitzheizung vorne. |
| 30 | 20A | Sitzheizung hinten. |
| 31 | 25A | Elektrolüfterrelais 3. |
| 32 | Relais | Hilfsgebläsemotorrelais. |
| 33 | Relais | Kühlgebläse 1 Relais. |
| 34 | Relais | Relais des vorderen Gebläsemotors. |
| 35 | Relais | Relais Kühlgebläse (Serie). |
| 36 | – | Nicht benutzt. |
| 37 | Relais | Brems-/Blinklichtrelais Anhängerkupplung rechts. |
| 38 | Relais | Relais Anhängerkupplung Rückfahrscheinwerfer. |
| 39 | 30A | Hilfsgebläsemotor. |
| 40 | – | Nicht benutzt. |
| 41 | – | Nicht benutzt. |
| 42 | 30A | Elektrischer Beifahrersitz. |
| 43 | 20A | Ventile des Antiblockiersystems. |
| 44 | Relais | Relais Scheibenwaschanlage. |
| 45 | 5A | Regensensor. |
| 46 | 5A | Kanisterentlüftungsmagnet (EcoBoost-Motoren). |
| 47 | 15 A | Waschpumpe. |
| 48 | 10 A | Parkleuchten vorn. |
| 49 | – | Nicht benutzt. |
| 50 | 10 A | Beheizte Spiegel. |
| 51 | 5A | Antriebsstrang-Steuermodul – Einspritzdüsen-Leistungsüberwachung (Nicht-EcoBoost-Motoren). |
| 52 | – | Nicht benutzt. |
| 53 | Relais | Brems-/Blinkerrelais Anhängerkupplung links. |
| 54 | – | Nicht benutzt. |
| 55 | Relais | Wischerrelais. |
| 56 | 30A | Einspritzdüsen. Kraftstoffpumpenrelais. |
| 57 | 20A | Linker Scheinwerfer mit Hochdruckentladung. |
| 58 | 10 A | Lichtmaschinensensor. |
| 59 | 10 A | Ein-/Ausschalter der Bremse. |
| 60 | 10 A | Rückfahrscheinwerfer für Anhängerkupplung. |
| 61 | – | Nicht benutzt. |
| 62 | 10 A | Kupplungsrelais der Klimaanlage. |
| 63 | 15 A | Anhängerkupplung Brems-/Blinkleuchten. |
| 64 | 15A | Heckscheibenwischer. |
| 65 | – | Nicht benutzt. |
| 66 | Relais | Antriebsstrangsteuermodul – Fahrzeugleistungsrelais. |
| 67 | 20A | Fahrzeugleistung #2 – Lambdasondenheizung. Luftmassenmesser. Magnetventil für variable Nockenwellenverstellung. Kanisterentlüftungsmagnet. Kanisterspül-Magnetventil. |
| 68 | 20A | Fahrzeugleistung #4 (Zündspulen). |
| 69 | 20A | Fahrzeugleistung 1 (Antriebsstrang-Steuermodul). |
| 70 | 15A | Fahrzeugleistung #3 (Spule) – Klimakupplungsrelais. |
| Relaisspulen 1-3 der Lüftersteuerung. Variabler Klimakompressor. Aufwärmen des Hilfsgetriebes. Turbolader Wastegate-Steuerung. Elektronisches Kompressor-Bypassventil. Allradantriebsmodul. Positive Kurbelgehäuseentlüftungsheizung. | ||
| 71 | – | Nicht benutzt. |
| 72 | – | Nicht benutzt. |
| 73 | – | Nicht benutzt. |
| 74 | – | Nicht benutzt. |
| 75 | – | Nicht benutzt. |
| 76 | – | Nicht benutzt. |
| 77 | Relais | Relais Anhängerkupplung Standlicht. |
| 78 | 20A | Rechter Scheinwerfer mit Hochdruckentladung. |
| 79 | 10 A | Adaptives Tempomat-Modul. |
| 80 | – | Nicht benutzt. |
| 81 | – | Nicht benutzt. |
| 82 | 15 A | Heckscheibe. |
| 83 | – | Nicht benutzt. |
| 84 | 20A | Anhängerkupplung Parklampen. |
| 85 | – | Nicht benutzt. |
| 86 | 5A | Antriebsstrangsteuermodul. Halten Sie Strom und Relais am Leben. Relais des Antriebsstrangsteuermoduls. Kanisterentlüftungsmagnet (Nicht-EcoBoost-Motoren). |
| 87 | 5A | Relais laufen/starten. |
| 88 | Relais | Relais laufen/starten. |
| 89 | 10 A | Modul Antiblockiersystem. |
| 90 | 10 A | Antriebsstrangsteuermodul laufen/starten. |
| 91 | 10 A | Adaptives Tempomat-Modul. |
| 92 | 5A | Spule des vorderen Gebläserelais. Servolenkungsmodul. |
| 93 | 5A | Hilfsgebläsemotor. Relais Heckscheibenheizung. Batterieladerelais. |
| 94 | 30A | Laufen/Starten des Karosseriesteuermoduls. |
| 95 | 5A | Fensterheberschalter Beifahrerseite. |
| 96 | – | Nicht benutzt. |
| 97 | – | Nicht benutzt. |
| 98 | Relais | Kupplungsrelais der Klimaanlage. |
2017
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2017)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 30A | Heckscheibe Beifahrerseite. |
| 2 | 15A | Memory-Sitz. Sitze in der zweiten Reihe. |
| 3 | 30A | Frontscheibe Beifahrerseite. |
| 4 | 10 A | Stromsparrelais für Bedarfslampen. |
| 5 | 20A | Audioverstärker Aktives Geräuschkontrollmodul. |
| 6 | 5A | Nicht verwendet (Ersatz). |
| 7 | 7,5 A | Logik des Fahrersitzmoduls. Zonenmodul Tür vorn links. Tastenfeld. |
| 8 | 10 A | Elektrische Heckklappe. |
| 9 | 10 A | SYNC-Modul. Elektronisches Finish-Panel. Funkfrequenz-Transceiver-Modul. |
| 10 | 10 A | Zubehörrelais ausführen. Relais für Frontwischermotor. |
| 11 | 10 A | Intelligente Zugangsmodullogik. Heads Up-Anzeige. |
| 12 | 15A | Pfützenlampe. Hintergrundbeleuchtung LED. Innenbeleuchtung. |
| 13 | 15A | Blinker rechts. |
| 14 | 15A | Blinker links. |
| fünfzehn | 15A | Mittelhoch montierte Bremsleuchte. Sicherungslampe. |
| 16 | 10 A | Abblendlicht rechts. |
| 17 | 10 A | Abblendlicht links. |
| 18 | 10 A | Elektrische Sitze in der dritten Reihe. Start Knopf. Tastaturbeleuchtung. Brems-Schaltsperre. Wake-up des Antriebsstrangsteuermoduls. Diebstahlsicherung. |
| 19 | 20A | Nicht verwendet (Ersatz). |
| 20 | 20A | Schlösser. |
| 21 | 10 A | Erweitertes Leistungsmodul. |
| 22 | 20A | Horn Relais. |
| 23 | 15A | Logik des Lenkradsteuermoduls. Kombiinstrument. |
| 24 | 15A | Lenkradsteuermodul. Datenverbindung. |
| 25 | 15A | Freigabe der Heckklappe. |
| 26 | 5A | Zündschloss. Zündschalter auf Knopfdruck. |
| 27 | 20A | Intelligente Zugangsmodulleistung. |
| 28 | 15A | Nicht verwendet (Ersatz). |
| 29 | 20A | Radio. Globales Positionsbestimmungssystem-Modul. |
| 30 | 15A | Parkleuchten vorn. Anhängerkupplungsrelais für Standlichter. Seitenmarkierungen vorn. |
| 31 | 5A | Anhängerkupplungsbremssteuerung. |
| 32 | 15A | Intelligente Fenstermotoren. Hauptfenster und Spiegelschalter. Beleuchtung des Schlossschalters. Monddach. 11 OV Wechselstrom-Steckdose. Innenrückspiegel. |
| 33 | 10 A | Nicht verwendet (Ersatz). |
| 34 | 10 A | Einparkhilfemodul rückwärts. Sitzheizungsmodul hinten. Modul zur Überwachung des toten Winkels. Videokamera hinten. Innenspiegel. |
| 35 | 5A | Feuchtigkeitssensor der Klimaanlage. Heads Up-Anzeige. |
| 36 | 10 A | Beheiztes Lenkrad. |
| 37 | 10 A | Kühlschrank. |
| 38 | 10 A | Fensterheberschalter Beifahrerseite. |
| 39 | 15A | Fernlicht. |
| 40 | 10 A | Parkleuchten hinten. Kennzeichenleuchten. |
| 41 | 7,5 A | Erweitertes Leistungsmodul. |
| 42 | 5A | Nicht verwendet (Ersatz). |
| 43 | 10 A | Nicht verwendet (Ersatz). |
| 44 | 10 A | Nicht verwendet (Ersatz). |
| 45 | 5A | Nicht verwendet (Ersatz). |
| 46 | 10 A | Klimasteuermodul. |
| 47 | 15A | Nebelscheinwerferrelais. Fahrtrichtungsanzeiger vorn. |
| 48 | 30A Schutzschalter | Fensterheber Beifahrerseite. Elektrische Fensterheber hinten. |
| 49 | Relais | Verzögertes Zubehörrelais. Körperkontrollmodul. |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Stromverteilerkasten (2017)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 40A | Lüfterrelais 2. |
| 2 | 40A | Lüfterrelais 1. |
| 3 | 30A | Steuergerät für Anhängerbremse. |
| 4 | 30A | Wischer. Waschpumpe. |
| 5 | 50A | Pumpe des Antiblockiersystems. |
| 6 | 20A | Steckdose in der Mittelkonsole. |
| 7 | 30A | Elektrische Heckklappe. |
| 8 | 20A | Monddach. |
| 9 | 20A | Konsolensteckdose in zweiter Reihe. |
| 10 | Relais | Relais elektrisch verstellbare Sitze dritte Reihe. |
| 11 | Relais | Beheiztes Heckscheibenrelais. |
| 12 | Relais | Laderelais der Anhängerkupplung. |
| 13 | Relais | Relais für Anlasser. |
| 14 | Relais | Kühlgebläse Nummer 2 Relais. |
| fünfzehn | Relais | Kraftstoffpumpenrelais. |
| 16 | – | Nicht benutzt. |
| 17 | 30A | 110V Wechselstrom-Steckdose. |
| 18 | 40A | Relais des vorderen Gebläsemotors. |
| 19 | 30A | Anlasserrelais. |
| 20 | 20A | Steckdose für Vorratsbehälter. |
| 21 | 20A | Steckdose für Instrumententafel / Zigarettenanzünder. |
| 22 | 30A | Sitzmodul dritte Reihe. |
| 23 | 30A | Fahrersitz elektrisch. Speichermodul. |
| 24 | 30A | Batterieladung des Anhängers. |
| 25 | – | Nicht benutzt. |
| 26 | 40A | Heckscheibenheizung. Beheizte Spiegel. |
| 27 | 20A | Ladungs-Power-Point. |
| 28 | 30A | Klimatisierte Sitze vorne. |
| 29 | 20A | Sitzheizung vorne. |
| 30 | 20A | Sitzheizung hinten. |
| 31 | 25 A | Elektrolüfterrelais 3. |
| 32 | Relais | Hilfsgebläsemotorrelais. |
| 33 | Relais | Kühlgebläse 1 Relais. |
| 34 | Relais | Relais des vorderen Gebläsemotors. |
| 35 | Relais | Relais Kühlgebläse (Serie). |
| 36 | – | Nicht benutzt. |
| 37 | Relais | Brems-/Blinklichtrelais Anhängerkupplung rechts. |
| 38 | Relais | Relais Anhängerkupplung Rückfahrscheinwerfer. |
| 39 | 30A | Hilfsgebläsemotor. |
| 40 | – | Nicht benutzt. |
| 41 | – | Nicht benutzt. |
| 42 | 30A | Elektrischer Beifahrersitz. |
| 43 | 20A | Ventile des Antiblockiersystems. |
| 44 | Relais | Relais Scheibenwaschanlage. |
| 45 | 5A | Regensensor. |
| 46 | 5A | Kanisterentlüftungsmagnet (EcoBoost-Motoren). |
| 47 | 15 A | Waschpumpe. |
| 48 | 10 A | Parkleuchten vorn. |
| 49 | – | Nicht benutzt. |
| 50 | 10 A | Beheizte Spiegel. |
| 51 | 5A | Antriebsstrang-Steuermodul – Einspritzdüsen-Leistungsüberwachung (Nicht-EcoBoost-Motoren). |
| 52 | – | Nicht benutzt. |
| 53 | Relais | Brems-/Blinkerrelais Anhängerkupplung links. |
| 54 | – | Nicht benutzt. |
| 55 | Relais | Wischerrelais. |
| 56 | 30A | Einspritzdüsen. Kraftstoffpumpenrelais. |
| 57 | 20A | Linker Scheinwerfer mit Hochdruckentladung. |
| 58 | 10 A | Lichtmaschinensensor. |
| 59 | 10 A | Ein-/Ausschalter der Bremse. |
| 60 | 10 A | Rückfahrscheinwerfer für Anhängerkupplung. |
| 61 | – | Nicht benutzt. |
| 62 | 10 A | Kupplungsrelais der Klimaanlage. |
| 63 | 15 A | Anhängerkupplung Brems-/Blinkleuchten. |
| 64 | 15 A | Heckscheibenwischer. |
| 65 | – | Nicht benutzt. |
| 66 | Relais | Antriebsstrangsteuermodul – Fahrzeugleistungsrelais. |
| 67 | 20A | Fahrzeugleistung #2 – Lambdasondenheizung. Luftmassenmesser. Magnetventil für variable Nockenwellenverstellung. Kanisterentlüftungsmagnet. Kanisterspül-Magnetventil. |
| 68 | 20A | Fahrzeugleistung #4 (Zündspulen). |
| 69 | 20A | Fahrzeugleistung 1 (Antriebsstrang-Steuermodul). |
| 70 | 15 A | Fahrzeugleistung #3 (Spule) – Klimakupplungsrelais. Relaisspulen 1-3 der Lüftersteuerung. Variabler Klimakompressor. Aufwärmen des Hilfsgetriebes. Turbolader Wastegate-Steuerung. Elektronisches Kompressor-Bypassventil. Allradantriebsmodul. Positive Kurbelgehäuseentlüftungsheizung. |
| 71 | – | Nicht benutzt. |
| 72 | – | Nicht benutzt. |
| 73 | – | Nicht benutzt. |
| 74 | – | Nicht benutzt. |
| 75 | – | Nicht benutzt. |
| 75 | – | Nicht benutzt. |
| 77 | Relais | Relais Anhängerkupplung Standlicht. |
| 78 | 20A | Rechter Scheinwerfer mit Hochdruckentladung. |
| 79 | 10 A | Adaptives Tempomat-Modul. |
| 80 | – | Nicht benutzt. |
| 81 | – | Nicht benutzt. |
| 82 | 15 A | Heckscheibe. |
| 83 | – | Nicht benutzt. |
| 84 | 20A | Anhängerkupplung Parklampen. |
| 85 | – | Nicht benutzt. |
| 86 | 5A | Antriebsstrangsteuermodul. Halten Sie Strom und Relais am Leben. Relais des Antriebsstrangsteuermoduls. Kanisterentlüftungsmagnet (Nicht-EcoBoost-Motoren). |
| 87 | 5A | Relais laufen/starten. |
| 88 | Relais | Relais laufen/starten. |
| 89 | 10 A | Modul Antiblockiersystem. |
| 90 | 10 A | Antriebsstrangsteuermodul laufen/starten. |
| 91 | 10 A | Adaptives Tempomat-Modul. |
| 92 | 5A | Spule des vorderen Gebläserelais. Servolenkungsmodul. |
| 93 | 5A | Hilfsgebläsemotor. Relais Heckscheibenheizung. Batterieladerelais. |
| 94 | 30A | Laufen/Starten des Karosseriesteuermoduls. |
| 95 | 5A | Fensterheberschalter Beifahrerseite. |
| 96 | – | Nicht benutzt. |
| 97 | – | Nicht benutzt. |
| 98 | Relais | Kupplungsrelais der Klimaanlage. |
2018, 2019
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2018, 2019)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 30A | Fensterheber vorne fahrer. |
| 2 | 15A | Memory-Sitz. Sitze in der zweiten Reihe. |
| 3 | 30A | Frontscheibe Beifahrerseite. |
| 4 | 10 A | Stromsparrelais für Bedarfslampen. |
| 5 | 20A | Audioverstärker Aktives Geräuschkontrollmodul. |
| 6 | 5A | Nicht verwendet (Ersatz). |
| 7 | 75 A | Logik des Fahrersitzmoduls. Zonenmodul Tür vorn links. Tastenfeld. |
| 8 | 10 A | Elektrische Heckklappe. |
| 9 | 10 A | SYNC-Modul. Elektronisches Finish-Panel. Funkfrequenz-Transceiver-Modul. |
| 10 | 10 A | Zubehörrelais ausführen. Relais für Frontwischermotor. |
| 11 | 10 A | Intelligente Zugangsmodullogik. Heads Up-Anzeige. |
| 12 | 15A | Pfützenlampe. Hintergrundbeleuchtung LED. Innenbeleuchtung. |
| 13 | 15A | Blinker rechts. |
| 14 | 15A | Blinker links. |
| fünfzehn | 15A | Mittelhoch montierte Bremsleuchte. Sicherungslampe. |
| 16 | 10 A | Abblendlicht rechts. |
| 17 | 10 A | Abblendlicht links. |
| 18 | 10 A | Elektrische Sitze in der dritten Reihe. Start Knopf. Tastaturbeleuchtung. Brems-Schaltsperre. Wake-up des Antriebsstrangsteuermoduls. Diebstahlsicherung. |
| 19 | 20A | Nicht verwendet (Ersatz). |
| 20 | 20A | Schlösser. |
| 21 | 10 A | Erweitertes Leistungsmodul. |
| 22 | 20A | Horn Relais. |
| 23 | 15A | Logik des Lenkradsteuermoduls. Kombiinstrument. |
| 24 | 15A | Lenkradsteuermodul. Datenverbindung. |
| 25 | 15A | Freigabe der Heckklappe. |
| 26 | 5A | Zündschloss. Zündschalter auf Knopfdruck. |
| 27 | 20A | Intelligente Zugangsmodulleistung. |
| 28 | 15A | Nicht verwendet (Ersatz). |
| 29 | 20A | Radio. Globales Positionsbestimmungssystem-Modul. |
| 30 | 15A | Parkleuchten vorn. Anhängerkupplungsrelais für Standlichter. Seitenmarkierungen vorn. |
| 31 | 5A | Anhängerkupplungsbremssteuerung. |
| 32 | 15A | Intelligente Fenstermotoren. Hauptfenster und Spiegelschalter. Beleuchtung des Schlossschalters. Monddach. 110V Wechselstrom-Steckdose. Innenrückspiegel. |
| 33 | 10 A | Nicht verwendet (Ersatz). |
| 34 | 10 A | Einparkhilfemodul rückwärts. Sitzheizungsmodul hinten. Modul zur Überwachung des toten Winkels. Videokamera hinten. Innenspiegel. |
| 35 | 5A | Feuchtigkeitssensor der Klimaanlage. Heads Up-Anzeige. |
| 36 | 10 A | Beheiztes Lenkrad. |
| 37 | 10 A | Kühlschrank. |
| 38 | 10 A | Fensterheberschalter Beifahrerseite. |
| 39 | 15A | Fernlicht. |
| 40 | 10 A | Parkleuchten hinten. Kennzeichenleuchten. |
| 41 | 75 A | Erweitertes Leistungsmodul. |
| 42 | 5A | Nicht verwendet (Ersatz). |
| 43 | 10 A | Nicht verwendet (Ersatz). |
| 44 | 10 A | Nicht verwendet (Ersatz). |
| 45 | 5A | Nicht verwendet (Ersatz). |
| 46 | 10 A | Klimasteuermodul. |
| 47 | 15A | Leistung des Nebelscheinwerfer-Relais. Fahrtrichtungsanzeiger vorn. |
| 48 | 30A Schutzschalter | Fensterheber Beifahrerseite. Elektrische Fensterheber hinten. |
| 49 | Relais | Verzögertes Zubehörrelais. Körperkontrollmodul. |
Motorraum
ad vertisements
Belegung der Sicherungen im Stromverteiler (2018, 2019)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 40A | Lüfterrelais 2. |
| 2 | 40A | Lüfterrelais 1. |
| 3 | 30A | Steuergerät für Anhängerbremse. |
| 4 | 30A | Wischer. Waschpumpe. |
| 5 | 50A | Pumpe des Antiblockiersystems. |
| 6 | 20A | Steckdose Mittelkonsole (ohne Einparkhilfe hinten). |
| 7 | 30A | Elektrische Heckklappe. |
| 8 | 20A | Monddach. |
| 9 | 20A | Konsolensteckdose in zweiter Reihe. |
| 10 | Relais | Relais elektrisch verstellbare Sitze dritte Reihe. |
| 11 | Relais | Beheiztes Heckscheibenrelais. |
| 12 | Relais | Laderelais der Anhängerkupplung. |
| 13 | Relais | Relais für Anlasser. |
| 14 | Relais | Kühlgebläse Nummer 2 Relais. |
| fünfzehn | Relais | Kraftstoffpumpenrelais. |
| 16 | – | Nicht benutzt. |
| 17 | 30A | 110V Wechselstrom-Steckdose. |
| 18 | 40A | Relais des vorderen Gebläsemotors. |
| 19 | 30A | Anlasserrelais. |
| 20 | 20A | Steckdose für Vorratsbehälter. |
| 21 | 20A | Steckdose für Instrumententafel / Zigarettenanzünder. |
| 22 | 30A | Sitzmodul dritte Reihe. |
| 23 | 30A | Fahrersitz elektrisch. Speichermodul. |
| 24 | 30A | Batterieladung des Anhängers. |
| 25 | – | Nicht benutzt. |
| 26 | 40A | Heckscheibenheizung. Beheizte Spiegel. |
| 27 | 20A | Ladungs-Power-Point. |
| 28 | 30A | Beheizte und gekühlte Sitze vorne. |
| 29 | 20A | Sitzheizung vorn (ohne Sitzkühlung). |
| 30 | 20A | Sitzheizung hinten. |
| 31 | 25A | Elektrolüfterrelais 3. |
| 32 | Relais | Hilfsgebläsemotorrelais. |
| 33 | Relais | Kühlgebläse 1 Relais. |
| 34 | Relais | Relais des vorderen Gebläsemotors. |
| 35 | Relais | Relais Kühlgebläse (Serie). |
| 36 | – | Nicht benutzt. |
| 37 | Relais | Brems-/Blinklichtrelais Anhängerkupplung rechts. |
| 38 | Relais | Relais Anhängerkupplung Rückfahrscheinwerfer. |
| 39 | 30A | Hilfsgebläsemotor. |
| 40 | – | Nicht benutzt. |
| 41 | – | Nicht benutzt. |
| 42 | 30A | Elektrischer Beifahrersitz. |
| 43 | 20A | Ventile des Antiblockiersystems. |
| 44 | Relais | Relais Scheibenwaschanlage. |
| 45 | 5A | Regensensor. |
| 46 | 5A | Kanisterentlüftungsmagnet (EcoBoost-Motoren). |
| 47 | 15A | Waschpumpe. |
| 48 | 10 A | Parkleuchten vorn. |
| 49 | – | Nicht benutzt. |
| 50 | 10 A | Beheizte Spiegel. |
| 51 | – | Nicht benutzt. |
| 52 | – | Nicht benutzt. |
| 53 | Relais | Brems-/Blinkerrelais Anhängerkupplung links. |
| 54 | – | Nicht benutzt. |
| 55 | Relais | Wischerrelais. |
| 56 | 30A | Einspritzdüsen. Kraftstoffpumpenrelais. |
| 57 | 20A | Linker Scheinwerfer mit Hochdruckentladung. |
| 58 | 10 A | Lichtmaschinensensor. |
| 59 | 10 A | Ein-/Ausschalter der Bremse. |
| 60 | 10 A | Rückfahrscheinwerfer für Anhängerkupplung. |
| 61 | – | Nicht benutzt. |
| 62 | 10 A | Kupplungsrelais der Klimaanlage. |
| 63 | 15 A | Anhängerkupplung Brems-/Blinkleuchten. |
| 64 | 15 A | Heckscheibenwischer. |
| 65 | – | Nicht benutzt. |
| 66 | Relais | Antriebsstrangsteuermodul – Fahrzeugleistungsrelais. |
| 67 | 20A | Fahrzeugleistung #2 – Lambdasondenheizung. Luftmassenmesser. Magnetventil für variable Nockenwellenverstellung. Kanisterentlüftungsmagnet. Kanisterspül-Magnetventil. |
| 68 | 20A | Fahrzeugleistung #4 (Zündspulen). |
| 69 | 20A | Fahrzeugleistung 1 (Antriebsstrang-Steuermodul). |
| 70 | 15 A | Fahrzeugleistung #3 (Spule) – Klimakupplungsrelais. Relaisspulen 1-3 der Lüftersteuerung. Variabler Klimakompressor. Aufwärmen des Hilfsgetriebes. Turbolader Wastegate-Steuerung. Elektronisches Kompressor-Bypassventil. Allradantriebsmodul. Positive Kurbelgehäuseentlüftungsheizung. |
| 71 | – | Nicht benutzt. |
| 72 | – | Nicht benutzt. |
| 73 | – | Nicht benutzt. |
| 74 | – | Nicht benutzt. |
| 75 | – | Nicht benutzt. |
| 76 | – | Nicht benutzt. |
| 77 | Relais | Relais Anhängerkupplung Standlicht. |
| 78 | 20A | Rechter Scheinwerfer mit Hochdruckentladung. |
| 79 | – | Nicht benutzt. |
| 80 | – | Nicht benutzt. |
| 81 | – | Nicht benutzt. |
| 82 | 15 A | Heckscheibe. |
| 83 | – | Nicht benutzt. |
| 84 | 20A | Anhängerkupplung Parklampen. |
| 85 | – | Nicht benutzt. |
| 86 | 5A | Antriebsstrangsteuermodul. Halten Sie Strom und Relais am Leben. Relais des Antriebsstrangsteuermoduls. Kanisterentlüftungsmagnet (Nicht-EcoBoost-Motoren). |
| 87 | 5A | Relais laufen/starten. |
| 88 | Relais | Relais laufen/starten. |
| 89 | 10 A | Modul Antiblockiersystem. |
| 90 | 10 A | Antriebsstrangsteuermodul laufen/starten. |
| 91 | 10 A | Adaptives Tempomat-Modul. |
| 92 | 5A | Spule des vorderen Gebläserelais. Servolenkungsmodul. |
| 93 | 5A | Hilfsgebläsemotor. Strom des Heckscheibenheizungsrelais. Batterieladerelais. |
| 94 | 30A | Laufen/Starten des Karosseriesteuermoduls. |
| 95 | 5A | Fensterheberschalter Beifahrerseite. |
| 96 | – | Nicht benutzt. |
| 97 | – | Nicht benutzt. |
| 98 | Relais | Kupplungsrelais der Klimaanlage. |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Ford Flex?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere Ford Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
