In diesem Artikel betrachten wir den Ford GT der zweiten Generation, der von 2017 bis heute erhältlich ist. Hier finden Sie Sicherungskasten-Diagramme des Ford GT 2017 und 2018 , Informationen zur Lage der Sicherungsbleche im Fahrzeuginnenraum und zur Zuordnung der einzelnen Sicherungen (Sicherungsbelegung) und Relais.
Sicherungslayout Ford GT 2017-2019…
Die Sicherung des Zigarettenanzünders (Steckdose) im Ford GT ist die Sicherung #36 im Sicherungskasten der Instrumententafel.
Passagierabteil

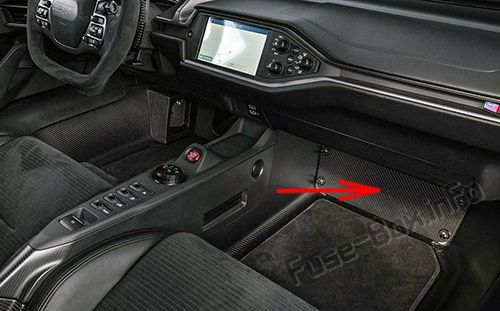

Die Sicherungstafel befindet sich im Beifahrerfußraum hinter der Bordwandverkleidung.

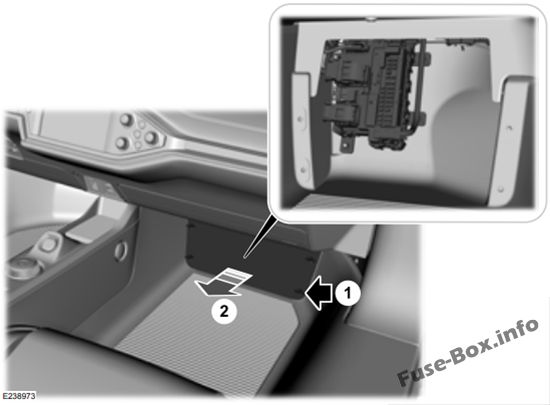

Um das Bordbrett zu entfernen, drehen Sie jede der vier Befestigungselemente und ziehen Sie dann das Bordbrett zu sich hin. Nachdem Sie diese Abdeckung entfernt haben, können Sie auf die Sicherungstafel zugreifen. Bringen Sie nach dem Austausch einer Sicherung die Bordwandverkleidung wieder an und drehen Sie die Befestigungselemente zurück in ihre ursprüngliche Position.
Unterhaubenfach
H – Stromverteilerkasten vorne
K – Stromverteilerkasten hinten 1
J – Stromverteilerkasten 2 hinten (falls vorhanden)
ad vertisements
2017, 2018
Passagierabteil

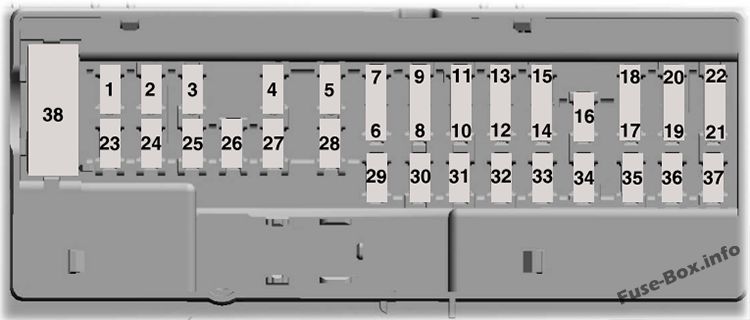

Sicherungskasten Fahrgastraum (2017, 2018)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | — | Nicht benutzt. |
| 2 | 7,5A | Nicht verwendet (Ersatz). |
| 3 | 20A | Fahrerentriegelungsrelais. Doppelverriegelungsrelais. |
| 4 | 5A | Nicht verwendet (Ersatz). |
| 5 | 20A | Nicht verwendet (Ersatz). |
| 6 | 10 A | Nicht verwendet (Ersatz). |
| 7 | 10 A | Nicht verwendet (Ersatz). |
| 8 | 10 A | Nicht verwendet (Ersatz). |
| 9 | 10 A | Bremse ein/aus (BOO) Schalter. |
| 10 | 5A | Startschalter auf Knopfdruck. |
| 11 | 5A | Türschlösser und -griffe rechts und links. |
| 12 | 7,5A | RF-Transceiver-Modul (RTM). |
| 13 | 7,5A | Logik des Lenksäulensteuermoduls. Intelligente Datalink-Connector-Logik. Kombiinstrument. |
| 14 | 10 A | Modul für den erweiterten Leistungsmodus (EPM). |
| fünfzehn | 10 A | Stromversorgung des Smart Datalink Connectors (SDLC). |
| 16 | 15 A | Relais zum Entriegeln der Heckklappe. |
| 17 | 5A | Kombiniertes Sensormodul. |
| 18 | 5A | Telematik-Steuergerät (TCU) – Modem. |
| 19 | 7,5A | Nicht verwendet (Ersatz). |
| 20 | 7,5A | Dämpferregler vorne. |
| 21 | 5A | Schaltanzeigemodul (HUD). Innentemperatursensor. |
| 22 | 5A | Erweitertes Power-Mode-Modul. |
| 23 | 10 A | Beleuchtung des rechten Fensterhebers. Beleuchtung des Türschlossschalters rechts. Beleuchtung des linken Türschlossschalters. Elektrischer Spiegel-/Fensterschalter (Motor). Rechter Smart Window Motor (Logik). Linker Smart Window Motor (Logik). |
| 24 | 20A | Relais Zentralverriegelung. Zentralentriegelungsrelais. |
| 25 | 30A | Linker Smart-Fenstermotor. |
| 26 | 30A | Rechter intelligenter Fenstermotor. |
| 27 | 30A | Nicht verwendet (Ersatz). |
| 28 | 20A | Elektronische Lenksäulenverriegelung (Relaisversorgung). |
| 29 | 30A | Nicht verwendet (Ersatz). |
| 30 | 30A | Nicht verwendet (Ersatz). |
| 31 | 15A | Nicht verwendet (Ersatz). |
| 32 | 10 A | SYNC. Audio ein/aus-Schalter. Schaltmodul (GSM). HVAC-ECU-Leistung. |
| 33 | 20A | Audiosteuermodul (ACM). |
| 34 | 30A | Run-Start-Relais (R12). |
| 35 | 5A | Lenkwinkelsensor (SSAM). |
| 36 | 15A | Power Point. |
| 37 | 20A | Batterieanschlusskasten (BJB) F60, F62, F64, F66, F65. |
| 38 | — | Nicht benutzt. |

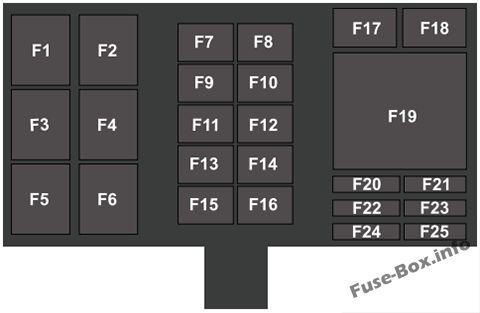

Stromverteilerkasten vorne
Stromverteilerkasten vorne (2017, 2018)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | — | Relais Fahrdynamikmodul. |
| 2 | — | Relais Kühlerlüfter 1 |
| 3 | — | HLK-Gebläserelais. |
| 4 | — | Wischerrelais. |
| 5 | — | Relais Kühlerlüfter 2. |
| 6 | — | Horn Relais. |
| 7 | 50A | Körperkontrollmodul. |
| 8 | — | Shunt. |
| 9 | 40A | Vakuumpumpe. |
| 10 | 25 A | Wischer. |
| 11 | 40A | Kühlerlüfter 2. |
| 12 | 50A | Körperkontrollmodul. |
| 13 | 60A | Körperkontrollmodul. |
| 14 | 40A | Kühlerlüfter 1. |
| fünfzehn | 40A | HLK-Gebläse. |
| 16 | 40A | Antiblockiersystem. |
| 17 | 40A | Antiblockiersystem. |
| 18 | 30A | Körperkontrollmodul. |
| 19 | — | Relais der Vakuumpumpe. |
| 20 | 5A | Fahrdynamikmodul. |
| 21 | 20A | Linker Scheinwerfer. |
| 22 | 5A | Antiblockiersystem. |
| 23 | 20A | Horn. |
| 24 | 20A | Elektronisches Türsystem. |
| 25 | 20A | Rechter Scheinwerfer. |

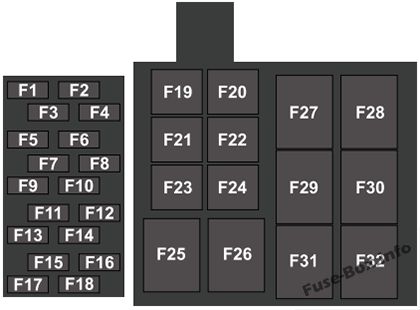

Stromverteilerkasten hinten 1
ad vertisements
Stromverteilerkasten hinten 1 (2017, 2018)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 15A | Fahrzeugleistung 3. |
| 2 | 5A | Massenluftstrom. |
| 3 | 10 A | Motorsteuerungsmodul. |
| 4 | 5A | Getriebesteuermodul. |
| 5 | 20A | Fahrzeugleistung 1. |
| 6 | 5A | Bewahre die Macht am Leben. |
| 7 | — | Nicht benutzt. |
| 8 | 5A | Videokamera hinten. |
| 9 | — | Nicht benutzt. |
| 10 | 10 A | Lichtmaschine Sinn. |
| 11 | 10 A | Klimaanlage. |
| 12 | 10 A | Dämpfer. |
| 13 | 15A | Fahrzeugleistung 4. |
| 14 | — | Nicht benutzt. |
| fünfzehn | 5A | Batterie-Backup-Sounder. |
| 16 | 5A | Motorsteuerungsmodul. Ausführen/Starten. |
| 17 | 20A | Fahrzeugleistung 2. |
| 18 | 15A | Injektor. |
| 19 | 30A | Kraftstoffpumpe 1. |
| 20 | 30A | Kraftstoffpumpe 2. |
| 21 | 30A | Lüfter des Getriebesteuermoduls. |
| 22 | 30A | Anlasser. |
| 23 | 30A | Lüfter für Ladeluftkühler. |
| 24 | — | Shunt. |
| 25 | — | Relais Ladeluftkühlerlüfter. |
| 26 | — | Lüfterrelais Getriebesteuergerät (2017). |
| 27 | — | Relais Kraftstoffpumpe 1. |
| 28 | — | Relais Wechselstromkupplung. |
| 29 | — | Anlasserrelais. |
| 30 | — | Kraftstoffeinspritzrelais. |
| 31 | — | Relais Kraftstoffpumpe 2. |
| 32 | — | Relais Motorsteuergerät. |

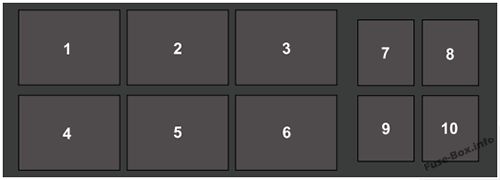

Stromverteilerkasten 2 hinten (2018)
Stromverteilerkasten 2 hinten (2018)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | — | Lüfterrelais Getriebeölkühler. |
| 2 | — | Relais Motorölkühlerlüfter. |
| 3 | — | Lüfterrelais für Getriebekupplungsflüssigkeitskühler. |
| 4 | — | Nicht benutzt. |
| 5 | — | Nicht benutzt. |
| 6 | — | Nicht benutzt. |
| 7 | 20A | Lüfter für Motorölkühler. |
| 8 | 30A | Lüfter für Getriebekupplungsflüssigkeitskühler. |
| 9 | 20A | Lüfter für Getriebeölkühler. |
| 10 | — | Nicht benutzt. |
