In diesem Artikel betrachten wir die fünfte Generation Ford Mustang nach einem Facelift von 2010 bis 2014 produzierte, Hier finden Sie Sicherungskasten Diagramme von finden Ford Mustang 2010, 2011, 2012, 2013 und 2014 , Informationen über die Lage der Sicherung erhalten im Fahrzeuginneren und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungsbelegung) und Relais kennen.
Sicherungsanordnung Ford Mustang 2010-2014
Die Sicherungen des Zigarettenanzünders (Steckdose) sind die Sicherungen Nr. 5 und Nr. 22 im Motorraum-Sicherungskasten.
Lage des Sicherungskastens
Passagierabteil

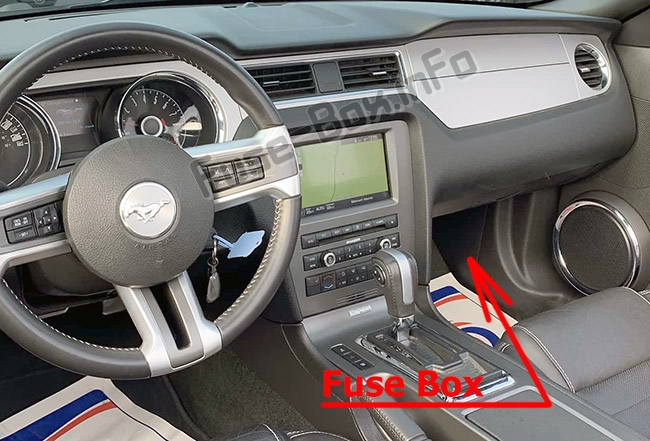

Die Sicherungstafel befindet sich im unteren Bereich der Beifahrerseite hinter der Kickleiste.
Motorraum
Der Stromverteiler befindet sich im Motorraum.
Zusatzrelais mit Sitzheizung (falls vorhanden)
Bei Fahrzeugen mit Sitzheizung befindet sich unter dem Fahrersitz eine Relaisbox mit zwei Relais für die Sitzheizung für Fahrer und Beifahrer.
Sicherungskastendiagramme
ad vertisements
2010
Passagierabteil

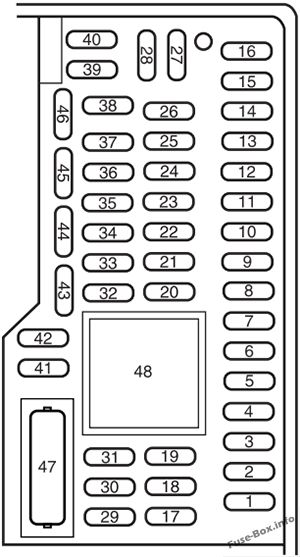

Belegung der Sicherungen im Fahrgastraum (2010)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 30A | Fahrer-Heckscheibe (nur Cabrio) |
| 2 | 15A | Bremse ein/aus (BOO) Leistung |
| 3 | 15A | MGM |
| 4 | 30A | Beifahrer Heckscheibe (nur Cabrio) |
| 5 | 10 A | Schaltsperre Bremsgetriebe (BTSI) |
| 6 | 20A | Blinker, Warnblinker |
| 7 | 10 A | Abblendlicht links |
| 8 | 10 A | Abblendlicht rechts |
| 9 | 15A | Höflichkeitslampen |
| 10 | 15A | Schalterbeleuchtung |
| 11 | 10 A | Sicherheitsmodul |
| 12 | 7,5A | Elektrische Spiegel |
| 13 | 5A | Nicht verwendet (Ersatz) |
| 14 | 10 A | Informationsdisplay in der Mitte, elektronisches Abschlusspanel, GPS |
| fünfzehn | 10 A | Klimakontrolle |
| 16 | 15A | Nicht verwendet (Ersatz) |
| 17 | 20A | Elektrische Türschlösser |
| 18 | 20A | Nicht verwendet (Ersatz) |
| 19 | 25A | Navigationsverstärker |
| 20 | 15A | Diagnosestecker |
| 21 | 15A | Nebelscheinwerfer |
| 22 | 15A | Parklampen, Kennzeichenlampen |
| 23 | 15A | Fernlicht Scheinwerfer |
| 24 | 20A | Horn |
| 25 | 10 A | Bedarfsbeleuchtung (Batteriesparmodus) |
| 26 | 10 A | Cluster (Batterie) |
| 27 | 20A | Zündschaltervorschub |
| 28 | 5A | Stummschaltung (Start) |
| 29 | 5A | Kamera (Ausführen/Starten) |
| 30 | 5A | Nicht verwendet (Ersatz) |
| 31 | 10 A | Rückhaltesteuermodul (RCM) |
| 32 | 10 A | Beifahrerairbag-Deaktivierungsanzeige (PADI), Insassenklassifizierungssensor (OCS) |
| 33 | 10 A | Nicht verwendet (Ersatz) |
| 34 | 5A | Elektronische Stabilitätskontrolle, Lenkwinkel |
| 35 | 10 A | Zusatzkörpermodul (ABM) Run/Start |
| 36 | 5A | Passives Anti-Diebstahl-System (PATS) |
| 37 | 10 A | Nicht verwendet (Ersatz) |
| 38 | 20A | Nicht verwendet (Ersatz) |
| 39 | 20A | Radio/Navigation |
| 40 | 20A | Nicht verwendet (Ersatz) |
| 41 | 15A | Zubehörverzögerung (Fenster, automatisch abblendender Rückspiegel [inklusive Mikrofon und Kompass] und Türschalter III) |
| 42 | 10 A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Relaisspulen für Sitzheizung |
| 44 | 10 A | Nicht verwendet (Ersatz) |
| 45 | 5A | Wischerrelais und Modul, Gebläserelais |
| 46 | 7,5A | Nicht verwendet (Ersatz) |
| 47 | 30A Leistungsschalter | Nicht verwendet (Ersatz) |
| 48 | Relais | Zubehörverzögerungsrelais (Fenster, automatisch abblendender Rückspiegel [inklusive Mikrofon und Kompass] und Türschalter III) |
Motorraum
ad vertisements

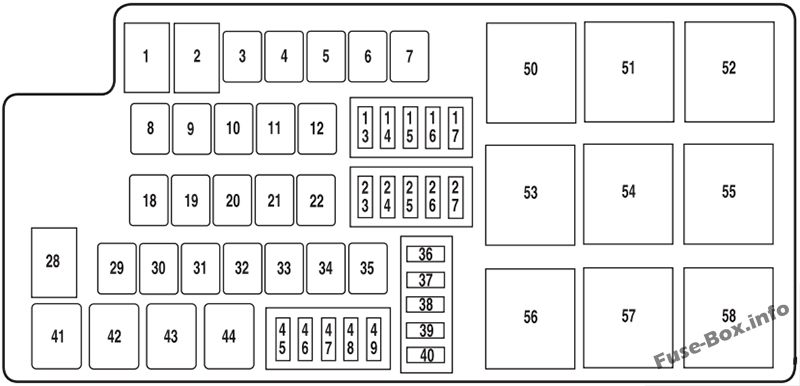

Zuordnung der Sicherungen im Stromverteilerkasten (2010)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 80A* | Sicherungstafel im Fahrgastraum |
| 2 | — | Nicht benutzt |
| 3 | — | Nicht benutzt |
| 4 | 30A* | Gebläsemotorrelais |
| 5 | 20A* | PowerPoint (Hauptteil) |
| 6 | 30A* | Heckentfroster |
| 7 | 40A* | Kühlgebläserelais |
| 8 | 40A* | Pumpe des Antiblockiersystems (ABS) |
| 9 | 30A* | Wischer |
| 10 | 30A* | ABS-Ventil |
| 11 | — | Nicht benutzt |
| 12 | — | Nicht benutzt |
| 13 | 15A** | Kraftstoffpumpenrelais |
| 14 | 15A** | Kraftstoffpumpenrelais #2 (nur Shelby) |
| fünfzehn | 10 A** | Relais Ladeluftkühlerpumpe (nur Shelby) |
| 16 | 20A** | Beheizte Sitze |
| 17 | 10 A** | Lichtmaschinensensor |
| 18 | 20A* | Zusatzkörpermodul (ABM) |
| 19 | 30A* | Anlasserrelais |
| 20 | 30A* | Heckverstärker (Shaker 1000 Radio) |
| 21 | 30A* | Antriebsstrangrelais |
| 22 | 20A* | PowerPoint (Instrumententafel) |
| 23 | 10 A** | Powertrain Control Module (PCM) Keep-Alive-Power |
| 24 | — | Nicht benutzt |
| 25 | 10 A** | Klimakompressorrelais |
| 26 | 20A** | Linkes Scheinwerferrelais mit hoher Intensitätsentladung |
| 27 | 20A** | Scheinwerferrelais mit hoher Intensitätsentladung rechts |
| 28 | — | Nicht benutzt |
| 29 | 30A* | Beifahrerfrontscheibe |
| 30 | — | Nicht benutzt |
| 31 | 30A* | Elektrischer Beifahrersitz |
| 32 | 30A* | Elektrischer Fahrersitz |
| 33 | 30A* | Frontverstärker (Shaker 500 Radio) |
| 34 | 30A* | Frontscheibenmotor Fahrer |
| 35 | 40A* | Cabrioverdeckmotor |
| 36 | Diode | Brennstoffdiode |
| 37 | — | Nicht benutzt |
| 38 | — | Nicht benutzt |
| 39 | 5A** | Heck-Entfrosterspule (Run/Start) |
| 40 | 15A** | PCM Vehicle Power 4 – Zündspule |
| 41 | G8VA-Relais | Kraftstoffpumpenrelais |
| 42 | G8VA-Relais | Relais Ladeluftkühlerpumpe (nur Shelby) |
| 43 | G8VA-Relais | Klimakompressorrelais |
| 44 | G8VA-Relais | Kraftstoffpumpenrelais #2 (nur Shelby) |
| 45 | 5A** | PCM-Lauf/Start |
| 46 | 5A** | PCM Vehicle Power 3 – Allgemeine Antriebsstrangkomponenten |
| 47 | 15A** | PCM-Fahrzeugleistung 1 |
| 48 | 15A** | PCM Vehicle Power 5 – Getriebe |
| 49 | 15A** | PCM Vehicle Power 2 – emissionsrelevante Antriebsstrangkomponenten |
| 50 | Vollständiges ISO-Relais | Kühlgebläserelais (hoch) |
| 51 | Vollständiges ISO-Relais | Gebläsemotorrelais |
| 52 | Vollständiges ISO-Relais | Anlasserrelais |
| 53 | Vollständiges ISO-Relais | Heckentfrosterrelais |
| 54 | Vollständiges ISO-Relais | Wischerrelais vorne |
| 55 | Vollständiges ISO-Relais | Kühlgebläserelais (lowO |
| 56 | Hochstromrelais | Nicht verwendet (Ersatz) |
| 57 | Vollständiges ISO-Relais | PCM-Relais |
| 58 | Hochstromrelais | Nicht verwendet (Ersatz) |
| * Patronensicherungen ** Mini-Sicherungen |
2011
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2011)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 30A | Fahrer-Heckscheibe (nur Cabrio) |
| 2 | 15A | Nicht verwendet (Ersatz) |
| 3 | 15A | SYNC® |
| 4 | 30A | Beifahrer Heckscheibe (nur Cabrio) |
| 5 | 10 A | Schaltsperre Bremsgetriebe (BTSI) |
| 6 | 20A | Blinker, Warnblinker |
| 7 | 10 A | Abblendlicht links |
| 8 | 10 A | Abblendlicht rechts |
| 9 | 15A | Höflichkeitslampen |
| 10 | 15A | Schalterbeleuchtung |
| 11 | 10 A | Sicherheitsmodul |
| 12 | 7,5A | Elektrische Spiegel |
| 13 | 5A | Nicht verwendet (Ersatz) |
| 14 | 10 A | Informationsdisplay in der Mitte, elektronisches Abschlusspanel, GPS |
| fünfzehn | 10 A | Klimakontrolle |
| 16 | 15A | Nicht verwendet (Ersatz) |
| 17 | 20A | Elektrische Türschlösser, Kofferraumentriegelung |
| 18 | 20A | Nicht verwendet (Ersatz) |
| 19 | 25A | Navigationsverstärker |
| 20 | 15A | Diagnosestecker |
| 21 | 15A | Nebelscheinwerfer |
| 22 | 15A | Parklampen, Kennzeichenlampen |
| 23 | 15A | Fernlicht Scheinwerfer |
| 24 | 20A | Horn |
| 25 | 10 A | Bedarfsbeleuchtung (Batteriesparmodus) |
| 26 | 10 A | Cluster (Batterie) |
| 27 | 20A | Zündschaltervorschub |
| 28 | 5A | Stummschaltung (Start) |
| 29 | 5A | Kamera (laufen/starten) |
| 30 | 5A | Temperatursensor Motor |
| 31 | 10 A | Rückhaltesteuermodul (RCM) |
| 32 | 10 A | Nicht verwendet (Ersatz) |
| 33 | 10 A | Nicht verwendet (Ersatz) |
| 34 | 5A | Elektronische Stabilitätskontrolle |
| 35 | 10 A | Zusatzkörpermodul (ABM) Run/Start |
| 36 | 5A | Passives Diebstahlschutzsystem (PATS) |
| 37 | 10 A | Nicht verwendet (Ersatz) |
| 38 | 20A | Nicht verwendet (Ersatz) |
| 39 | 20A | Radio/Navigation |
| 40 | 20A | Nicht verwendet (Ersatz) |
| 41 | 15A | Zubehörverzögerung (Fenster, automatisch abblendender Rückspiegel [inklusive Mikrofon und Kompass] und Türeinschaltung) |
| 42 | 10 A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Relaisspulen für Sitzheizung |
| 44 | 10 A | Nicht verwendet (Ersatz) |
| 45 | 5A | Wischerrelais und Modul, Gebläserelais |
| 46 | 7,5A | Deaktivierungsanzeige Beifahrerairbag (PADI), Insassenklassifizierungssensor (OCS) |
| 47 | 30A Leistungsschalter | Nicht verwendet (Ersatz) |
| 48 | Relais | Zubehörverzögerungsrelais (Fenster, automatisch abblendender Rückspiegel [inklusive Mikrofon und Kompass] und Türschalter III) |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteilerkasten (2011)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 80A* | Sicherungstafel im Fahrgastraum |
| 2 | — | Nicht benutzt |
| 3 | — | Nicht benutzt |
| 4 | 30A* | Gebläsemotorrelais |
| 5 | 20 A* | PowerPoint (Hauptteil) |
| 6 | 40 A* | Heckentfroster |
| 7 | 40 A* | Kühlgebläserelais |
| 8 | 40 A* | Pumpe des Antiblockiersystems (ABS) |
| 9 | 30A* | Wischer |
| 10 | 30A* | ABS-Ventil |
| 11 | — | Nicht benutzt |
| 12 | — | Nicht benutzt |
| 13 | 15A** | Kraftstoffpumpenrelais (nicht von Shelby) |
| 13 | 25A** | Kraftstoffpumpenrelais (nur Shelby) |
| 14 | — | Nicht benutzt |
| fünfzehn | 10 A** | Relais Ladeluftkühlerpumpe (nur Shelby) |
| 16 | 20A** | Beheizte Sitze |
| 17 | 10 A** | Lichtmaschinensensor |
| 18 | 20 A* | Zusatzkörpermodul (ABM) |
| 19 | 30A* | Anlasserrelais |
| 20 | 30A* | Heckverstärker (Shaker 1000 Radio) |
| 21 | 30A* | Antriebsstrangrelais |
| 22 | 20 A* | PowerPoint (Instrumententafel) |
| 23 | 10 A** | Powertrain Control Module (PCM) Keep-Alive-Power |
| 24 | 10 A** | Bremse ein/aus (BOO) Leistung |
| 25 | 10 A** | Klimakompressorrelais |
| 26 | 20A** | Linkes Scheinwerferrelais mit hoher Intensitätsentladung |
| 27 | 20A** | Scheinwerferrelais mit hoher Intensitätsentladung rechts |
| 28 | — | Nicht benutzt |
| 29 | 30A* | Beifahrerfrontscheibe |
| 30 | — | Nicht benutzt |
| 31 | 30A* | Elektrischer Beifahrersitz |
| 32 | 30A* | Elektrischer Fahrersitz |
| 33 | 30A* | Frontverstärker (Shaker 500 Radio) |
| 34 | 30A* | Frontscheibenmotor Fahrer |
| 35 | 40A* | Cabrioverdeckmotor |
| 36 | Diode | Brennstoffdiode |
| 37 | — | Nicht benutzt |
| 38 | 15A** | Einspritzdüsen (nur Shelby) |
| 39 | 5A** | Heck-Entfrosterspule (Run/Start) |
| 40 | 15A** | PCM Fahrzeugstrom 4 – Zündspule |
| 41 | G8VA-Relais | Kraftstoffpumpenrelais |
| 42 | G8VA-Relais | Relais Ladeluftkühlerpumpe (nur Shelby) |
| 43 | G8VA-Relais | Klimakompressorrelais |
| 44 | — | Nicht verwendet (Ersatz) |
| 45 | 5A** | PCM ausführen/starten |
| 46 | 5A** | PCM Fahrzeugleistung 3 – Allgemeine Antriebsstrangkomponenten |
| 47 | 15A** | PCM-Fahrzeugleistung 1 |
| 48 | 15A** | Luftmassenmesser |
| 49 | 15A** | PCM-Fahrzeugleistung 2 – emissionsrelevante Antriebsstrangkomponenten |
| 50 | Vollständiges ISO-Relais | Kühlgebläserelais (hoch) |
| 51 | Vollständiges ISO-Relais | Gebläsemotorrelais |
| 52 | Vollständiges ISO-Relais | Anlasserrelais |
| 53 | Vollständiges ISO-Relais | Heckentfrosterrelais |
| 54 | Vollständiges ISO-Relais | Wischerrelais vorne |
| 55 | Vollständiges ISO-Relais | Kühlgebläserelais (niedrig) |
| 56 | Hochstromrelais | Kraftstoffpumpensensor (nur Shelby) |
| 57 | Vollständiges ISO-Relais | PCM-Relais |
| 58 | Hochstromrelais | Nicht verwendet (Ersatz) |
| * Patronensicherungen ** Mini-Sicherungen |
2012
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2012)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 30A | Fahrer-Heckscheibe (nur Cabrio) |
| 2 | 15A | Nicht verwendet (Ersatz) |
| 3 | 15A | SYNC® |
| 4 | 30A | Beifahrer Heckscheibe (nur Cabrio) |
| 5 | 10 A | Schaltsperre Bremsgetriebe (BTSI) |
| 6 | 20A | Blinker, Warnblinker |
| 7 | 10 A | Abblendlicht links |
| 8 | 10 A | Abblendlicht rechts |
| 9 | 15A | Höflichkeitslampen |
| 10 | 15A | Schalterbeleuchtung |
| 11 | 10 A | Sicherheitsmodul |
| 12 | 7,5A | Elektrische Spiegel |
| 13 | 5A | Nicht verwendet (Ersatz) |
| 14 | 10 A | Informationsdisplay in der Mitte, elektronisches Abschlusspanel, GPS |
| fünfzehn | 10 A | Klimakontrolle |
| 16 | 15A | Nicht verwendet (Ersatz) |
| 17 | 20A | Elektrische Türschlösser, Kofferraumentriegelung |
| 18 | 20A | Nicht verwendet (Ersatz) |
| 19 | 25A | Navigationsverstärker |
| 20 | 15A | Diagnosestecker |
| 21 | 15A | Nebelscheinwerfer |
| 22 | 15A | Parklampen, Kennzeichenlampen |
| 23 | 15A | Fernlicht Scheinwerfer |
| 24 | 20A | Horn |
| 25 | 10 A | Bedarfsbeleuchtung (Batteriesparmodus), Messgerätepaket, Visier-Waschtischlampen |
| 26 | 10 A | Cluster (Batterie) |
| 27 | 20A | Zündschaltervorschub |
| 28 | 5A | Stummschaltung (Start) |
| 29 | 5A | Kamera (laufen/starten) |
| 30 | 5A | Temperatursensor Motor |
| 31 | 10 A | Rückhaltesteuermodul (RCM) |
| 32 | 10 A | Rückwärtseinparkhilfe |
| 33 | 10 A | Nicht verwendet (Ersatz) |
| 34 | 5A | Elektronische Stabilitätskontrolle |
| 35 | 10 A | Zusatzkörpermodul (ABM) Run/Start |
| 36 | 5A | Passives Diebstahlschutzsystem (PATS) |
| 37 | 10 A | Nicht verwendet (Ersatz) |
| 38 | 20A | Nicht verwendet (Ersatz) |
| 39 | 20A | Radio/Navigation |
| 40 | 20A | Nicht verwendet (Ersatz) |
| 41 | 15A | Zubehörverzögerung (Fenster, automatisch abblendender Rückspiegel [inklusive Mikrofon und Kompass] und Türschalter III) |
| 42 | 10 A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Relaisspulen für Sitzheizung |
| 44 | 10 A | Nicht verwendet (Ersatz) |
| 45 | 5A | Wischerrelais und Modul, Gebläserelais |
| 46 | 7,5A | Deaktivierungsanzeige Beifahrerairbag (PADI), Insassenklassifizierungssensor (OCS) |
| 47 | 30A Leistungsschalter | Nicht verwendet (Ersatz) |
| 48 | Relais | Zubehörverzögerungsrelais (Fenster, automatisch abblendender Rückspiegel [inklusive Mikrofon und Kompass] und Türschalter III) |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Stromverteilerkasten (2012)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 80A* | Sicherungstafel im Fahrgastraum |
| 2 | — | Nicht benutzt |
| 3 | — | Nicht benutzt |
| 4 | 30A* | Gebläsemotorrelais |
| 5 | 20A* | PowerPoint (Hauptteil) |
| 6 | 40A* | Heckentfroster |
| 7 | 40A* | Kühlgebläserelais |
| 8 | 40A* | Pumpe des Antiblockiersystems (ABS) |
| 9 | 30A* | Wischer |
| 10 | 30A* | ABS-Ventil |
| 11 | — | Nicht benutzt |
| 12 | — | Nicht benutzt |
| 13 | 20A** | Kraftstoffpumpenrelais (nicht von Shelby) |
| 13 | 25A** | Kraftstoffpumpenrelais (nur Shelby) |
| 14 | — | Nicht benutzt |
| fünfzehn | 10 A** | Relais Ladeluftkühlerpumpe (nur Shelby) |
| 16 | 20A** | Beheizte Sitze |
| 17 | 10 A** | Lichtmaschinensensor |
| 18 | 20 A* | Zusatzkörpermodul (ABM) |
| 19 | 30A* | Anlasserrelais |
| 20 | 30A* | Heckverstärker (Shaker 1000 Radio) |
| 21 | 30A* | Antriebsstrangrelais |
| 22 | 20 A* | PowerPoint (Instrumententafel) |
| 23 | 10 A** | Powertrain Control Module (PCM) Keep-Alive-Power |
| 24 | 10 A** | Bremse ein/aus (BOO) Leistung |
| 25 | 10 A** | Klimakompressorrelais |
| 26 | 20A** | Linkes Scheinwerferrelais mit hoher Intensitätsentladung |
| 27 | 20A** | Scheinwerferrelais mit hoher Intensitätsentladung rechts |
| 28 | — | Nicht benutzt |
| 29 | 30A* | Beifahrerfrontscheibe |
| 30 | — | Nicht benutzt |
| 31 | 30A* | Elektrischer Beifahrersitz |
| 32 | 30A* | Elektrischer Fahrersitz |
| 33 | 30A* | Frontverstärker (Shaker 500 Radio) |
| 34 | 30A* | Frontscheibenmotor Fahrer |
| 35 | 40 A* | Cabrioverdeckmotor |
| 36 | Diode | Brennstoffdiode |
| 37 | — | Nicht benutzt |
| 38 | 15A** | Einspritzdüsen (nur Shelby) |
| 39 | 5A** | Heck-Entfrosterspule (Run/Start) |
| 40 | 15A** | PCM Fahrzeugstrom 4 – Zündspule |
| 41 | G8VA-Relais | Kraftstoffpumpenrelais |
| 42 | G8VA-Relais | Relais Ladeluftkühlerpumpe (nur Shelby) |
| 43 | G8VA-Relais | Klimakompressorrelais |
| 44 | — | Nicht verwendet (Ersatz) |
| 45 | 5A** | PCM ausführen/starten |
| 46 | 5A** | PCM Fahrzeugleistung 3 – Allgemeine Antriebsstrangkomponenten |
| 47 | 15A** | PCM-Fahrzeugleistung 1 |
| 48 | 15A** | Luftmassenmesser |
| 49 | 15A** | PCM-Fahrzeugleistung 2 – emissionsrelevante Antriebsstrangkomponenten |
| 50 | Vollständiges ISO-Relais | Kühlgebläserelais (hoch) |
| 51 | Vollständiges ISO-Relais | Gebläsemotorrelais |
| 52 | Vollständiges ISO-Relais | Anlasserrelais |
| 53 | Vollständiges ISO-Relais | Heckentfrosterrelais |
| 54 | Vollständiges ISO-Relais | Wischerrelais vorne |
| 55 | Vollständiges ISO-Relais | Kühlgebläserelais (niedrig) |
| 56 | Hochstromrelais | Kraftstoffpumpensensor (nur Shelby) |
| 57 | Vollständiges ISO-Relais | PCM-Relais |
| 58 | Hochstromrelais | Nicht verwendet (Ersatz) |
| * Patronensicherungen ** Mini-Sicherungen |
2013
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2013)
| # | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 30A | Fahrer-Heckscheibe (nur Cabrio) |
| 2 | 15A | Nicht verwendet (Ersatz) |
| 3 | 15A | SYNC® |
| 4 | 30A | Beifahrer Heckscheibe (nur Cabrio) |
| 5 | 10 A | Schaltsperre des Bremsgetriebes |
| 6 | 20A | Blinker, Warnblinker |
| 7 | 10 A | Abblendlicht links |
| 8 | 10 A | Abblendlicht rechts |
| 9 | 15A | Höflichkeitslampen |
| 10 | 15A | Schalterbeleuchtung, Pony-Projektionslichter |
| 11 | 10 A | Sicherheitsmodul |
| 12 | 7,5A | Elektrische Spiegel |
| 13 | 5A | Nicht verwendet (Ersatz) |
| 14 | 10 A | Informationsdisplay in der Mitte, elektronisches Abschlusspanel, Global Position System |
| fünfzehn | 10 A | Klimakontrolle |
| 16 | 15A | Nicht verwendet (Ersatz) |
| 17 | 20A | Elektrische Türschlösser, Kofferraumentriegelung |
| 18 | 20A | Nicht verwendet (Ersatz) |
| 19 | 25A | Nicht verwendet (Ersatz) |
| 20 | 15A | Diagnosestecker |
| 21 | 15A | Nebelscheinwerfer |
| 22 | 15A | Parklampen, Kennzeichenlampen |
| 23 | 15A | Fernlicht Scheinwerfer |
| 24 | 20A | Horn |
| 25 | 10 A | Bedarfsbeleuchtung (Batteriesparmodus), Visier-Waschtischlampen |
| 26 | 10 A | Cluster (Batterie) |
| 27 | 20A | Zündschaltervorschub |
| 28 | 5A | Stummschaltung (Start) |
| 29 | 5A | Kamera (laufen/starten) |
| 30 | 5A | Temperatursensor Motor |
| 31 | 10 A | Rückhaltesteuermodul |
| 32 | 10 A | Einparkhilfe rückwärts (nicht Shelby), Fahrdynamik-Steuermodul (nur Shelby) |
| 33 | 10 A | Nicht verwendet (Ersatz) |
| 34 | 5A | Elektronische Stabilitätskontrolle |
| 35 | 10 A | Zusatzaufbaumodul Run/Start |
| 36 | 5A | Diebstahlsicherung |
| 37 | 10 A | Spule des Heckentfrosterrelais |
| 38 | 20A | Nicht verwendet (Ersatz) |
| 39 | 20A | Radio/Navigation |
| 40 | 20A | Nicht verwendet (Ersatz) |
| 41 | 15A | Zubehörverzögerung (Fenster, automatisch abblendender Rückspiegel [inklusive Mikrofon und Kompass] und Türschalter III) |
| 42 | 10 A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Relaisspulen für Sitzheizung |
| 44 | 10 A | Nicht verwendet (Ersatz) |
| 45 | 5A | Wischerrelais und Modul, Gebläserelais |
| 46 | 7,5A | Deaktivierungsanzeige Beifahrerairbag, Insassenklassifizierungssensor |
| 47 | 30A Leistungsschalter | Nicht verwendet (Ersatz) |
| 48 | Relais | Zubehörverzögerungsrelais (Fenster, automatisch abblendender Rückspiegel [inklusive Mikrofon und Kompass] und Türschalter III) |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteilerkasten (2013)
| # | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 80A* | Sicherungstafel im Fahrgastraum |
| 2 | — | Nicht benutzt |
| 3 | — | Nicht benutzt |
| 4 | 30A* | Gebläsemotorrelais |
| 5 | 20A* | Steckdose (Körper) |
| 6 | 40A* | Heckentfrosterrelais |
| 7 | 40A* | Kühlgebläserelais |
| 8 | 40A* | Pumpe des Antiblockiersystems |
| 9 | 30A* | Wischer |
| 10 | 30A* | Ventil des Antiblockiersystems |
| 11 | — | Nicht benutzt |
| 12 | 20A* | Differentialpumpe (nur Shelby) |
| 13 | 20A** | Kraftstoffpumpenrelais (nicht von Shelby) |
| 13 | 25A** | Kraftstoffpumpenrelais (nur Shelby) |
| 14 | 20A** | Kraftstoffpumpenrelais #2 (nur Shelby) |
| fünfzehn | 10 A** | Relais Ladeluftkühlerpumpe (nur Shelby) |
| 16 | 20A** | Beheizte Sitze |
| 17 | 10 A** | Lichtmaschinensensor |
| 18 | 20A* | Zusatzkörpermodul |
| 19 | 30A* | Anlasserrelais |
| 20 | 30A* | Heckverstärker (Shaker Pro Radio) |
| 21 | 30A* | Antriebsstrangrelais |
| 22 | 20A* | Steckdose (Instrumententafel) |
| 23 | 10 A** | Antriebsstrangsteuermodul Keep-Alive-Power |
| 24 | 10 A** | Bremse an/aus Leistung |
| 25 | 10 A** | Klimakompressorrelais |
| 26 | 20A** | Linkes Scheinwerferrelais mit hoher Intensitätsentladung |
| 27 | 20A** | Scheinwerferrelais mit hoher Intensitätsentladung rechts |
| 28 | — | Nicht benutzt |
| 29 | 30A* | Beifahrerfrontscheibe |
| 30 | — | Nicht benutzt |
| 31 | 30A* | Elektrischer Beifahrersitz |
| 32 | 30A* | Elektrischer Fahrersitz |
| 33 | 30A* | Frontverstärker (Shaker-Radio) |
| 34 | 30A* | Frontscheibenmotor Fahrer |
| 35 | 40A* | Cabrioverdeckmotor |
| 36 | Diode | Brennstoffdiode |
| 37 | — | Nicht benutzt |
| 38 | 15A** | Einspritzdüsen (nur Shelby) |
| 39 | 5A** | Beheizte Spiegel |
| 40 | 15A** | Antriebsstrang-Steuermodul Fahrzeugleistung 4 – Zündspule |
| 41 | G8VA-Relais | Kraftstoffpumpenrelais |
| 42 | G8VA-Relais | Relais Ladeluftkühlerpumpe (nur Shelby) |
| 43 | G8VA-Relais | Klimakompressorrelais |
| 44 | G8VA-Relais | Kraftstoffpumpenrelais #2 (nur Shelby) |
| 45 | 5A** | Laufen/Starten des Antriebsstrangsteuermoduls |
| 46 | 5A** | Antriebsstrang-Steuermodul Fahrzeugleistung 3 – Allgemeine Antriebsstrangkomponenten |
| 47 | 15A** | Antriebsstrang-Steuermodul Fahrzeugleistung 1 |
| 48 | 15A** | Antriebsstrang-Steuermodul Fahrzeugleistung 5 |
| 49 | 15A** | Antriebsstrang-Steuermodul Fahrzeugleistung 2 – emissionsrelevante Antriebsstrangkomponenten |
| 50 | Vollständiges ISO-Relais | Kühlgebläserelais (hoch) |
| 51 | Vollständiges ISO-Relais | Gebläsemotorrelais |
| 52 | Vollständiges ISO-Relais | Anlasserrelais |
| 53 | Vollständiges ISO-Relais | Heckentfrosterrelais |
| 54 | Vollständiges ISO-Relais | Wischerrelais vorne |
| 55 | Vollständiges ISO-Relais | Kühlgebläserelais (niedrig) |
| 56 | — | Nicht benutzt |
| 57 | Vollständiges ISO-Relais | Relais des Antriebsstrangsteuermoduls |
| 58 | Hochstromrelais | Differentialpumpe (nur Shelby) |
| * Patronensicherungen ** Mini-Sicherungen |
2014
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2014)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 30A | Fahrer-Heckscheibe (nur Cabrio) |
| 2 | 15A | Nicht verwendet (Ersatz) |
| 3 | 15A | SYNCHRONISIEREN |
| 4 | 30A | Beifahrer Heckscheibe (nur Cabrio) |
| 5 | 10 A | Schaltsperre des Bremsgetriebes |
| 6 | 20A | Blinker, Warnblinker |
| 7 | 10 A | Abblendlicht links |
| 8 | 10 A | Abblendlicht rechts |
| 9 | 15A | Höflichkeitslampen |
| 10 | 15A | Schalterbeleuchtung, Pony-Projektionslichter |
| 11 | 10 A | Sicherheitsmodul |
| 12 | 7,5A | Elektrische Spiegel |
| 13 | 5A | Nicht verwendet (Ersatz) |
| 14 | 10 A | Informationsdisplay in der Mitte, elektronisches Abschlusspanel, Global Position System |
| fünfzehn | 10 A | Klimakontrolle |
| 16 | 15A | Nicht verwendet (Ersatz) |
| 17 | 20A | Elektrische Türschlösser, Kofferraumentriegelung |
| 18 | 20A | Nicht verwendet (Ersatz) |
| 19 | 25A | Nicht verwendet (Ersatz) |
| 20 | 15A | Diagnosestecker |
| 21 | 15A | Nebelscheinwerfer |
| 22 | 15A | Parklampen, Kennzeichenlampen |
| 23 | 15A | Fernlicht Scheinwerfer |
| 24 | 20A | Horn |
| 25 | 10 A | Bedarfsbeleuchtung (Batteriesparmodus), Visier-Waschtischlampen |
| 26 | 10 A | Cluster (Batterie) |
| 27 | 20A | Zündschaltervorschub |
| 28 | 5A | Stummschaltung (Start) |
| 29 | 5A | Kamera (laufen/starten) |
| 30 | 5A | Temperatursensor Motor |
| 31 | 10 A | Rückhaltesteuermodul |
| 32 | 10 A | Einparkhilfe rückwärts (nicht Shelby), Fahrdynamik-Steuermodul (nur Shelby) |
| 33 | 10 A | Nicht verwendet (Ersatz) |
| 34 | 5A | Elektronische Stabilitätskontrolle |
| 35 | 10 A | Zusatzaufbaumodul Run/Start |
| 36 | 5A | Diebstahlsicherung |
| 37 | 10 A | Spule des Heckentfrosterrelais |
| 38 | 20A | Nicht verwendet (Ersatz) |
| 39 | 20A | Radio/Navigation |
| 40 | 20A | Nicht verwendet (Ersatz) |
| 41 | 15A | Zubehörverzögerung (Fenster, automatisch abblendender Rückspiegel [inklusive Mikrofon und Kompass] und Türschalter III) |
| 42 | 10 A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Relaisspulen für Sitzheizung |
| 44 | 10 A | Nicht verwendet (Ersatz) |
| 45 | 5A | Wischerrelais und Modul, Gebläserelais |
| 46 | 7,5A | Deaktivierungsanzeige Beifahrerairbag, Insassenklassifizierungssensor |
| 47 | 30A Leistungsschalter | Nicht verwendet (Ersatz) |
| 48 | Relais | Zubehörverzögerungsrelais (Fenster, automatisch abblendender Rückspiegel [inklusive Mikrofon und Kompass] und Türschalter III) |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Stromverteilerkasten (2014)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 80A* | Sicherungstafel im Fahrgastraum |
| 2 | — | Nicht benutzt |
| 3 | — | Nicht benutzt |
| 4 | 30A* | Gebläsemotorrelais |
| 5 | 20A* | Steckdose (Körper) |
| 6 | 40A* | Heckentfrosterrelais |
| 7 | 40A* | Kühlgebläserelais |
| 8 | 40A* | Pumpe des Antiblockiersystems |
| 9 | 30A* | Wischer |
| 10 | 30A* | Ventil des Antiblockiersystems |
| 11 | — | Nicht benutzt |
| 12 | 20A* | Differentialpumpe (nur Shelby) |
| 13 | 20A** | Kraftstoffpumpenrelais (nicht von Shelby) |
| 13 | 25A** | Kraftstoffpumpenrelais (nur Shelby) |
| 14 | 20A** | Kraftstoffpumpenrelais #2 (nur Shelby) |
| fünfzehn | 10 A** | Relais Ladeluftkühlerpumpe (nur Shelby) |
| 16 | 20A** | Beheizte Sitze |
| 17 | 10 A** | Lichtmaschinensensor |
| 18 | 20A* | Zusatzkörpermodul |
| 19 | 30A* | Anlasserrelais |
| 20 | 30A* | Heckverstärker (Shaker Pro Radio) |
| 21 | 30A* | Antriebsstrangrelais |
| 22 | 20A* | Steckdose (Instrumententafel) |
| 23 | 10 A** | Antriebsstrangsteuermodul Keep-Alive-Power |
| 24 | 10 A** | Bremse an/aus Leistung |
| 25 | 10 A** | Klimakompressorrelais |
| 26 | 20A** | Linkes Scheinwerferrelais mit hoher Intensitätsentladung |
| 27 | 20A** | Scheinwerferrelais mit hoher Intensitätsentladung rechts |
| 28 | — | Nicht benutzt |
| 29 | 30A* | Beifahrerfrontscheibe |
| 30 | — | Nicht benutzt |
| 31 | 30A* | Elektrischer Beifahrersitz |
| 32 | 30A* | Elektrischer Fahrersitz |
| 33 | 30A* | Frontverstärker (Shaker-Radio) |
| 34 | 30A* | Frontscheibenmotor Fahrer |
| 35 | 40A* | Cabrioverdeckmotor |
| 36 | Diode | Brennstoffdiode |
| 37 | — | Nicht benutzt |
| 38 | 15A** | Einspritzdüsen (nur Shelby) |
| 39 | 5A** | Beheizte Spiegel |
| 40 | 15A** | Antriebsstrang-Steuermodul Fahrzeugleistung 4 – Zündspule |
| 41 | G8VA-Relais | Kraftstoffpumpenrelais |
| 42 | G8VA-Relais | Relais Ladeluftkühlerpumpe (nur Shelby) |
| 43 | G8VA-Relais | Klimakompressorrelais |
| 44 | G8VA-Relais | Kraftstoffpumpenrelais #2 (nur Shelby) |
| 45 | 5A** | Laufen/Starten des Antriebsstrangsteuermoduls |
| 46 | 5A** | Antriebsstrang-Steuermodul Fahrzeugleistung 3 – Allgemeine Antriebsstrangkomponenten |
| 47 | 15A** | Antriebsstrang-Steuermodul Fahrzeugleistung 1 |
| 48 | 15A** | Antriebsstrang-Steuermodul Fahrzeugleistung 5 |
| 49 | 15A** | Antriebsstrang-Steuermodul Fahrzeugleistung 2 – emissionsrelevante Antriebsstrangkomponenten |
| 50 | Vollständiges ISO-Relais | Kühlgebläserelais (hoch) |
| 51 | Vollständiges ISO-Relais | Gebläsemotorrelais |
| 52 | Vollständiges ISO-Relais | Anlasserrelais |
| 53 | Vollständiges ISO-Relais | Heckentfrosterrelais |
| 54 | Vollständiges ISO-Relais | Wischerrelais vorne |
| 55 | Vollständiges ISO-Relais | Kühlgebläse-Relaisdurchfluss) |
| 56 | — | Nicht benutzt |
| 57 | Vollständiges ISO-Relais | Relais des Antriebsstrangsteuermoduls |
| 58 | Hochstromrelais | Differentialpumpe (nur Shelby) |
| * Patronensicherungen ** Mini-Sicherungen |
