Hier finden Sie die Sicherungskasten-Belegung für den Ford Mustang Mach-E ab Baujahr 2021. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Ford Mustang Mach-E (2021-…)
- Sicherungskasten Karosseriesteuergerät
- Sicherungskasten unter der Haube
- Sicherungskasten-Diagramm des Karosseriesteuergeräts
- Diagramm des Sicherungskastens unter der Haube
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Ford Mustang Mach-E?
- Was zeigt die Sicherungsbelegung?
- Weitere Ford Sicherungskasten-Belegungen

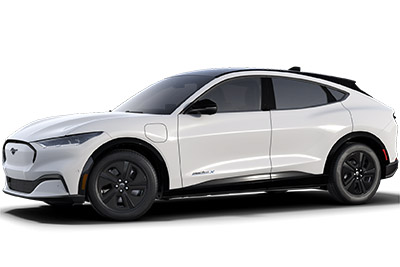

Sicherungsanordnung Ford Mustang Mach-E (2021-…)
Lage des Sicherungskastens

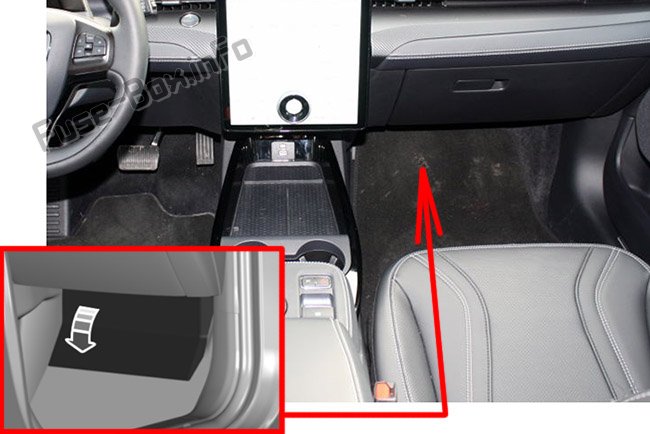

Sicherungskasten Karosseriesteuergerät
Sicherungskasten unter der Haube
- Entfernen Sie die Gepäckraumabdeckung.
- Ziehen Sie den Riegel zu sich hin und entfernen Sie die obere Abdeckung.
- Ziehen Sie den Steckerhebel nach oben.
- Ziehen Sie den Stecker nach oben, um ihn zu entfernen.
- Ziehen Sie beide Riegel zu sich heran und entfernen Sie den Sicherungskasten.
- Drehen Sie den Sicherungskasten um und öffnen Sie den Deckel.
ad vertisements
Gepäckraumabdeckung ein- und ausbauen

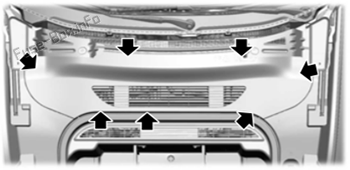

Gepäckraumabdeckung hinten
- Beginnen Sie an der hinteren Kante der linken Seite.
- Ziehen Sie an den gezeigten Clippositionen nach oben, um die Clips zu lösen.
- Entfernen Sie die Abdeckung.
- Um die Installation zu installieren, kehren Sie den Entfernungsvorgang um.
Gepäckraumabdeckungen links / rechts
- Beginnen Sie an der Hinterkante der rechten Seite (oder der linken Seite) und arbeiten Sie sich zur Vorderseite der Abdeckung vor.
- Ziehen Sie an den gezeigten Clippositionen nach oben, um die Clips zu lösen.
- Entfernen Sie die Abdeckung.
- Um die Installation zu installieren, kehren Sie den Entfernungsvorgang um.
Sicherungsdiagramme

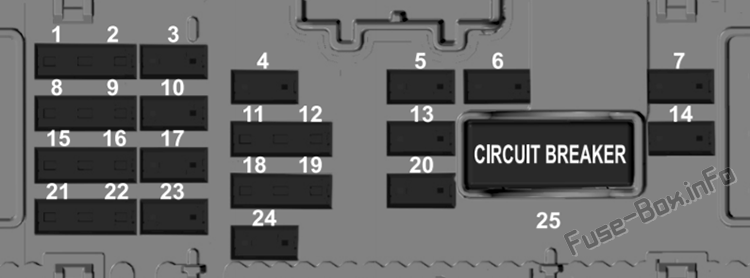

Sicherungskasten-Diagramm des Karosseriesteuergeräts
Belegung der Sicherungen in der BCM Fuse Box
| № | Bewertung | Geschützte Komponente |
|---|---|---|
| 1 | 5 A | Nicht benutzt. |
| 2 | 5 A | Nicht benutzt. |
| 3 | 10 A | Erweitertes Leistungsmodul. |
| 4 | 10 A | Multifunktionsdisplay. |
| 5 | 20 A | Nicht benutzt. |
| 6 | 10 A | Nicht benutzt. |
| 7 | 30 A | Beifahrertürmodul. |
| 8 | 5 A | Nicht benutzt. |
| 9 | 5 A | Automatisch abblendender Außenspiegel. |
| 10 | 10 A | Erweitertes Leistungsmodul. |
| 11 | 5 A | Elektrische Heckklappe. Freisprechmodul Heckklappenbetätigung. Modul Telematik-Steuergerät. |
| 12 | 5 A | Anti-Diebstahl-Alarm. Schlüsselloser Tastaturschalter. Aktivierungsschalter Fahrertür vorn. Aktivierungsschalter Fahrertür hinten. |
| 13 | 15 A | Nicht benutzt. |
| 14 | 30 A | Türmodul Fahrer. |
| fünfzehn | 15 A | Nicht benutzt. |
| 16 | 15 A | Aktive Federung (GT). |
| 17 | 15 A | SYNC. |
| 18 | 7,5 A | Kabelloses Lademodul für Zubehör. Fahrerstatusmonitor. Aktivierungsschalter Beifahrertür. Aktivierungsschalter Beifahrertür hinten. |
| 19 | 7,5 A | Scheinwerferschalterpaket. Bluetooth-Low-Energy-Modul. Start per Knopfdruck. |
| 20 | 10 A | Diebstahlwarnsignalhorn. |
| 21 | 7,5 A | Gateway-Modul. Klimakontrolle. Schaltmodul. |
| 22 | 7,5 A | Kombiinstrument. Steuermodul für die Lenksäule. |
| 23 | 20 A | Audioeinheit. |
| 24 | 20 A | Nicht benutzt. |
| 25 | 30 A CB | Nicht benutzt. |
ad vertisements
Diagramm des Sicherungskastens unter der Haube
Zuordnung der Sicherungen im Motorhaubensicherungskasten
| № | Bewertung | Geschützte Komponente |
|---|---|---|
| 1 | – | Nicht benutzt. |
| 2 | 40 A | Nicht verwendet (Ersatz). |
| 3 | 15 A | Scheibenwischerheizung. |
| 4 | 40 A | Nicht verwendet (Ersatz). |
| 5 | – | Nicht benutzt. |
| 6 | – | Nicht benutzt. |
| 7 | – | Nicht benutzt. |
| 8 | – | Nicht benutzt. |
| 9 | – | Nicht benutzt. |
| 10 | – | Nicht benutzt. |
| 11 | 15 A | Antriebsstrangsteuermodul. |
| 12 | – | Nicht benutzt. |
| 13 | 15 A | Elektrischer Wechselstromkompressor. Aktiver Kühlergrill. Kühlpumpe des Steuergeräts für die Heizung des Antriebsstrangs. Absperrventil der Heizung des Antriebsstrangsteuermoduls. |
| 14 | 15 A | Getriebeölpumpe Sekundärantrieb (GT). |
| fünfzehn | – | Nicht benutzt. |
| 16 | 10 A | Ladekontrollmodul der Batterie. |
| 17 | – | Nicht benutzt. |
| 18 | 10 A | Antriebsstrangsteuermodul. |
| 19 | 10 A | Steuergerät für Bremsanlage. |
| 20 | 5 A | Statusanzeige des Ladeanschlusses. |
| 21 | 5 A | Relaisspule des vorderen Gepäckraumaktuators. |
| 22 | 20 A | Verstärker. |
| 23 | 20 A | Elektronische Tür hinten Fahrerseite. |
| 24 | – | Nicht benutzt. |
| 25 | 25 A | Linke verstärkte Scheinwerfer. |
| 26 | 25 A | Rechte Scheinwerfer verstärkt. |
| 27 | 5 A | Bewahre die Macht am Leben. |
| 28 | 5 A | Relaisspule des vorderen Gepäckraumaktuators. |
| 29 | 5 A | DC / DC-Wandler. |
| 30 | – | Nicht benutzt. |
| 31 | 5 A | Elektronische Servolenkung. |
| 32 | 30 A | Körperkontrollmodul. |
| 33 | 20 A | Fortschrittliches Fahrerassistenzsystem. |
| 34 | 10 A | Scheinwerfersteuermodul. |
| 35 | 15 A | Beheiztes Lenkrad. |
| 36 | 10 A | Primäres Hybrid-Antriebsstrang-Steuermodul. Hilfsstromverteilerkasten. Sekundäres Hybrid-Antriebsstrangsteuermodul. |
| 37 | 20 A | Horn. |
| 38 | 40 A | Gebläsemotor. |
| 39 | – | Nicht benutzt. |
| 40 | – | Nicht benutzt. |
| 41 | 20 A | Verstärker. |
| 42 | 30 A | Fahrersitz elektrisch. |
| 43 | 40 A | Ventile des Antiblockiersystems. |
| 44 | 60 A | Hilfsstromverteilerkasten. |
| 45 | 30 A | Elektrischer Beifahrersitz. |
| 46 | – | Nicht benutzt. |
| 47 | – | Nicht benutzt. |
| 48 | – | Nicht benutzt. |
| 49 | 60 A | Pumpe des Antiblockiersystems. |
| 50 | 60 A | Lüfter. |
| 51 | – | Nicht benutzt. |
| 52 | 5 A | USB-Anschluss. |
| 53 | – | Nicht benutzt. |
| 54 | – | Nicht benutzt. |
| 55 | 30 A | Beheizte Sitze. |
| 56 | 20 A | Gepäckraummodul vorn. |
| 57 | 10 A | Datenübertragungsstecker. |
| 58 | – | Nicht benutzt. |
| 59 | 40 A | Körperkontrollmodul. |
| 60 | – | Nicht benutzt. |
| 61 | 20 A | Hilfsenergiepunkt. |
| 62 | – | Nicht benutzt. |
| 63 | – | Nicht benutzt. |
| 64 | 30 A | Elektrische Heckklappe. |
| 65 | 30 A | Fahrdynamikmodul. |
| 66 | – | Nicht benutzt. |
| 67 | – | Nicht benutzt. |
| 68 | 5 A | Elektronisches Steuermodul der Batterie. |
| 69 | 20 A | Elektronische Tür auf der Beifahrerseite. |
| 70 | – | Nicht benutzt. |
| 71 | 20 A | Hilfsenergiepunkt. |
| 72 | 20 A | Scheibenwischer hinten. |
| 73 | – | Nicht benutzt. |
| 74 | 30 A | Scheibenwischermotor. |
| 75 | – | Nicht benutzt. |
| 76 | 30 A | Heizbare Heckscheibe. |
| 77 | – | Nicht benutzt. |
| 78 | 20 A | Elektronische Tür vorne Fahrerseite. |
| 79 | 20 A | Elektronische Tür auf der Beifahrerseite. |
| 80 | – | Nicht benutzt. |
| 81 | 10 A | Pumpe für Heckscheibenwaschanlage. |
| 82 | – | Nicht benutzt. |
| 83 | – | Nicht benutzt. |
| 84 | 40 A | Nicht verwendet (Ersatz). |
| 85 | 5 A | Regensensor. |
| 86 | – | Nicht benutzt. |
| 87 | – | Nicht benutzt. |
| 88 | – | Nicht benutzt. |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Ford Mustang Mach-E?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
