In diesem Artikel betrachten wir den Ford Probe der zweiten Generation, der von 1992 bis 1997 produziert wurde. Hier finden Sie Sicherungskastendiagramme von Ford Probe 1992, 1993, 1994, 1995, 1996 und 1997 , Informationen zur Position der Sicherungsfelder im Fahrzeug und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais kennen.
der Inhalt
Sicherungsanordnung Ford Probe 1992-1997
Die Sicherung des Zigarettenanzünders (Steckdose) in der Ford Probe ist die Sicherung Nr. 8 im Sicherungskasten der Instrumententafel.
Sicherungskasten im Fahrgastraum

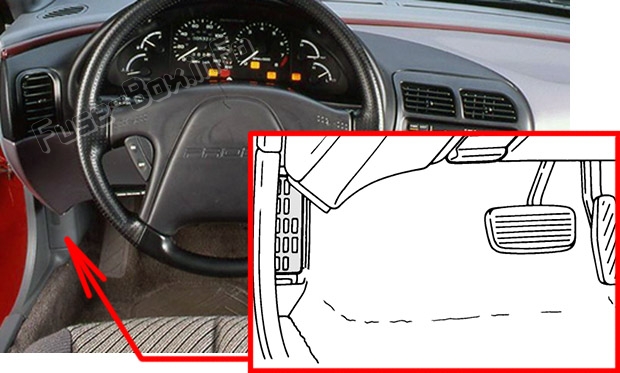

Lage des Sicherungskastens
Die Sicherungstafel befindet sich hinter der Abdeckung auf der linken Fahrzeugseite (unter der Instrumententafel vor der Fahrertür).
Sicherungskastendiagramm
Belegung der Sicherungen im Fahrgastraum
| № | Ampere-Bewertung | Elektrische Teile geschützt |
|---|---|---|
| 1 | 20A | Bremsleuchten, Hochmontierte Bremsleuchte, Hupe, Shift-Lock-System |
| 2 | 30A | Elektrische Türschlösser |
| 3 | 15A | Blinker |
| 4 | 15A | Warnblinker und Blinker |
| 5 | 15A | Klimaanlage, Tagfahrlicht |
| 6 | 15A | Audiosystem, Kuppel- und Kartenleuchten, Türschlüsselleuchten, Zündschlüsselleuchte, beleuchtetes Zugangssystem, schlüsselloses Zugangssystem, Schlüsselerinnerung, Gepäckraumleuchte |
| 7 | 15A | Audiosystem, elektrische Spiegel |
| 8 | 15A | Audiosystem, Zigarettenanzünder |
| 9 | 15A | Airbag-System, Antiblockiersystem, Kühlgebläse, Abgas- und Kraftstoffkontrollsystem, Heckscheibenheizung, Geschwindigkeitskontrollsystem |
| 10 | 20A | Wischer und Waschmaschinen |
| 11 | 15A | Schonen |
| 12 | 15A | Monddach |
| 13 | 15A | Rückfahrleuchten, Kombiinstrument, Anzeige des Heckscheiben-Entfrosterschalters, schlüsselloses Zugangssystem, Beleuchtung des elektrischen Türschlossschalters, Beleuchtung des elektrischen Fensterheberschalters, Shift-Lock-System, Geschwindigkeitsregelsystem |
| 14 | 30A | Power-Fenster |
| fünfzehn | 15A | Nicht benutzt |
ad vertisements
Motorraum-Sicherungskasten

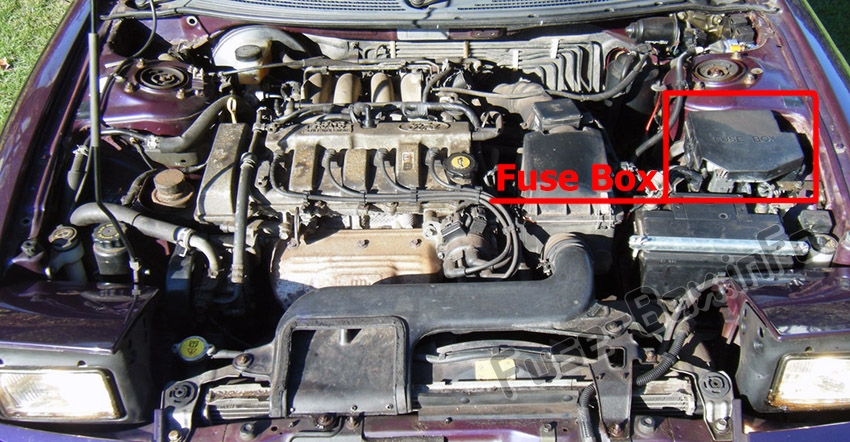

Lage des Sicherungskastens
Sicherungskastendiagramm
Belegung der Sicherungen und Relais im Motorraum
| № | Ampere-Bewertung | Elektrische Teile geschützt |
|---|---|---|
| 1 | Relais | Nebelscheinwerfer |
| 2 | Relais | Scheinwerfer |
| 3 | 30A | Airbag-System, Emissions- und Kraftstoffkontrollen |
| 4 | 40A | Heckscheibenheizung |
| 5 | 30A | Tagfahrlicht, Nebelscheinwerfer, Scheinwerfer |
| 6 | 100A | Airbagsystem, Klimaanlage, Antiblockiersystem, Audiosystem, Rückfahrleuchten, Bremsleuchten, Zigarettenanzünder, Kühlgebläse, Tagfahrlicht, Abgas- und Kraftstoffkontrolle, Nebelscheinwerfer, Seitenmarkierungsleuchten vorn und hinten, Scheibenwischer vorn und Scheiben, Warnblinkanlage, Scheinwerfereinroller, Scheinwerfer, Heizung, Hochmontierte Bremsleuchte, Hupe, Kontrollleuchten (Klimaanlage, Schalter für Zigarettenanzünder, Nebelscheinwerfer, O/D OFF, Heckscheibenheizung) Kombiinstrument, Keyless Entry System, Schlüsselerinnerung, Kennzeichenbeleuchtung, Monddach, elektrische Türschlösser, Beleuchtung des elektrischen Türschlossschalters, elektrische Sitze und Lendenwirbelstütze, elektrische Fensterheber, elektrische Fensterheberbeleuchtung, Heckscheibenheizung, Heckscheibenschalterbeleuchtung, Shift-Lock-System, Geschwindigkeitskontrollsystem, Startsystem, Rückleuchten, Blinker |
| 7 | Relais | Klimaanlage |
| 8 | 40A | Klimaanlage |
| 9 | 40A | Klimaanlage und Heizung |
| 10 | 40A | Lüfter |
| 11 | 60A | Antiblockiersystem |
| 12 | 60A | Klimaanlagenanzeige, Audiosystem, Bremsleuchten, Zigarettenanzünder, Beleuchtungslampe für den Zigarettenanzünderschalter, Kuppel- und Kartenbeleuchtung, Türschlüssellampe, Nebelscheinwerferanzeige, vordere und hintere Seitenmarkierungsleuchten, Warnblinker, Scheinwerfereinsteller, hoch montierte Bremsleuchte, Hupe, Zündschlüsselleuchte, beleuchtetes Zugangssystem, schlüsselloses Zugangssystem, Schlüsselerinnerung, Kennzeichenbeleuchtung, Gepäckraumleuchte, Lendenwirbelstütze, O/D OFF-Anzeige, elektrische Türschlösser, elektrisch verstellbare Sitze, Heckscheibenheizungsanzeige, Shift-Lock-System , Rückleuchten, Blinker |
| 13 | 40A | Airbag-System, Klimaanlage, Klimaanlage und Heizung, Antiblockiersystem, Audiosystem, Rückfahrscheinwerfer, Kühlgebläse, Tagfahrlicht, Abgas- und Kraftstoffkontrollsystem, Frontscheibenwischer und -waschanlage, Kombiinstrument, Keyless Entry System, Moon Dach, elektrische Türverriegelungsschalterbeleuchtung, elektrische Spiegel, elektrische Fensterheber, elektrische Fensterheberbeleuchtung, Heckscheibenheizung, Heckscheibenheizungsanzeige, Shift-Lock-System, Geschwindigkeitsregelsystem, Startsystem, Blinker |
| 14 | — | Nicht benutzt |
| fünfzehn | 30A | Lordosenstütze und elektrisch verstellbare Sitze |
| 16 | 20A | Scheinwerferaufroller |
| 17 | 15A | Seitenmarkierungsleuchten vorn und hinten, Beleuchtungsleuchten (Klimaanlage, Schalter für Zigarettenanzünder, Nebelscheinwerfer, O/D OFF, Heckscheibenheizung) Kennzeichenleuchten, Rückleuchten |
| 18 | Relais | Tagfahrlicht |
| 19 | Relais | Horn |
| 20 | Relais | Parkleuchten |
| 21 | Relais | Benzinpumpe |
| 22 | Relais | Powertrain Control Module Power |
| 23 | Relais | Anlasserunterbrechung |
