Hier finden Sie die Sicherungskasten-Belegung für den GMC Acadia der Baujahre 2017 bis 2020. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsbelegung GMC Acadia 2017-2020…
Die Sicherungen für den Zigarettenanzünder ( Steckdose) im GMC Acadia sind der Schutzschalter F42 (Zusatzsteckdose/Anzünder) im Sicherungskasten der Instrumententafel und der Schutzschalter CB3 (Zusatzsteckdose hinten) im Sicherungskasten im Fond.
Lage des Sicherungskastens
Instrumententafel

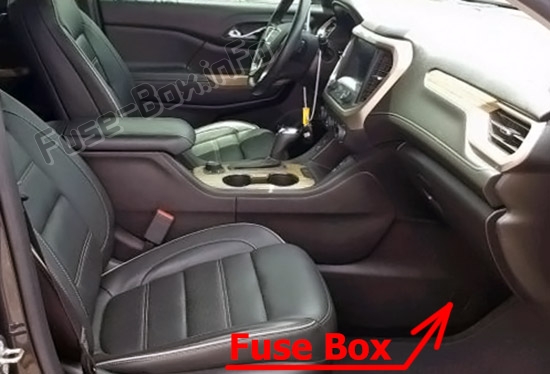

Der Sicherungsblock der Instrumententafel befindet sich in der Mittelkonsole auf der Beifahrerseite des Fahrzeugs hinter der Verkleidung.
Öffnen Sie die Tür des Sicherungskastens oder entfernen Sie die Abdeckung auf der Beifahrerseite, indem Sie sie herausziehen.
Motorraum
Der Sicherungskasten im Motorraum befindet sich im Motorraum auf der Fahrerseite des Fahrzeugs.
Heckfach
2017-2018

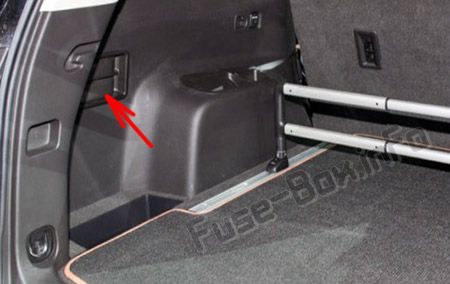

Der Sicherungsblock im Fond befindet sich hinter einer Verkleidung auf der Fahrerseite des Fondstaufachs.
2019-2020..
Der Sicherungsblock im Fond befindet sich hinter einer Verkleidung auf der Fahrerseite des Fondstaufachs.
Entfernen Sie den Seitenbehälter, den Ladeboden und den Schaumstoff.
Sicherungsdiagramme
ad vertisements
2017, 2018, 2019
Motorraum

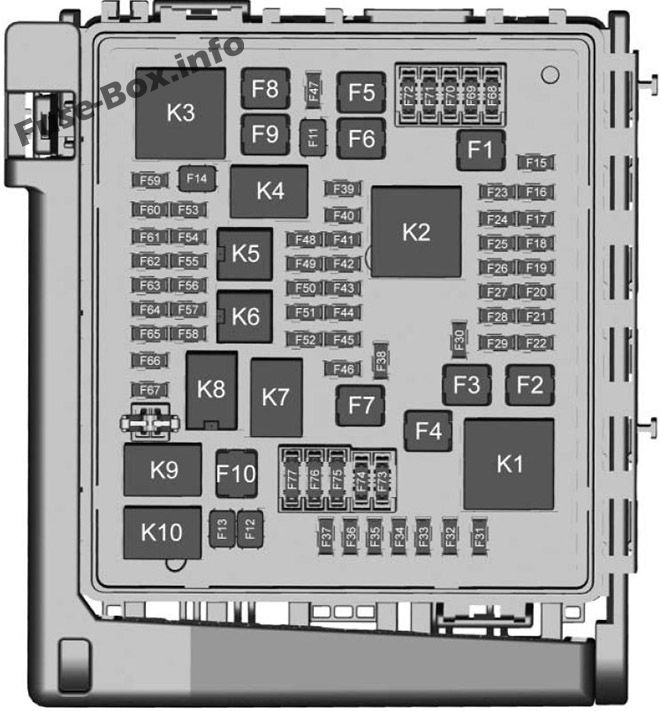

Belegung der Sicherungen im Motorraum (2017, 2018, 2019)
| № | Verwendung |
|---|---|
| F1 | Antiblockiersystem |
| F2 | Anlasser 1 |
| F3 | DC-DC-Transformator 1 |
| F4 | — |
| F5 | — |
| F6 | — |
| F7 | DC-DC-Transformator 2 |
| F8 | Starter 3 |
| F9 | — |
| F10 | — |
| F11 | — |
| F12 | Frontscheibenwischer |
| F13 | Anlasser 2 |
| F14 | LED/automatische Leuchtweitenregulierung |
| F15 | Heckscheibenwischer 1 |
| F 16 | — |
| F17 | — |
| F18 | Modul für automatische Leuchtweitenregulierung |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | Elektronisches Bremssteuermodul |
| F23 | Park-/Anhängerlampe |
| F24 | Rechte Anhängerbremsleuchte/Blinkerleuchte |
| F25 | Lenksäulensperre |
| F26 | — |
| F27 | Linke Anhängerbremsleuchte/Blinkerleuchte |
| F28 | — |
| F29 | — |
| F30 | Waschpumpe |
| F31 | Scheinwerfer Abblendlicht rechts |
| F32 | Scheinwerfer Abblendlicht links |
| F33 | Nebelscheinwerfer |
| F34 | Horn |
| F35 | — |
| F36 | Scheinwerfer Fernlicht links |
| F37 | Scheinwerfer Fernlicht rechts |
| F38 | Motor für automatische Leuchtweitenregulierung |
| F39 | Getriebesteuermodul 1 |
| F40 | Elektrische Zentrale/Zündung Bus hinten links |
| F41 | Kombiinstrument |
| F42 | Heizungs-, Lüftungs-und Klimaanlagen |
| F43 | Head-up-Display |
| F44 | — |
| F45 | — |
| F46 | — |
| F47 | — |
| F48 | Heckscheibenwischer 2 |
| F49 | Innenrückspiegel/Anhänger |
| F50 | Steuergerät für Kraftstoffsystem |
| F51 | Beheiztes Lenkrad |
| F52 | Klimaanlage Kupplung |
| F53 | Getriebebereichssteuermodul |
| F54 | Kühlmittelpumpe |
| F55 | — |
| F56 | — |
| F57 | Motorsteuergerät/Zündung |
| F58 | Getriebesteuergerät/Zündung |
| F59 | Batterie des Motorsteuergeräts |
| F60 | Getriebesteuermodul 2 |
| F61 | O2-Sensor 1/Aeroshutter |
| F62 | Motorsteuergerät – ungerade |
| F63 | O2-Sensor 2 |
| F64 | Motorsteuergerät – sogar |
| F65 | Motorsteuergerät Antriebsstrang 1 |
| F66 | Motorsteuergerät Antriebsstrang 2 |
| F67 | Antriebsstrang TRCM |
| F68 | — |
| F69 | — |
| F70 | — |
| F71 | — |
| F72 | — |
| F73 | — |
| F74 | — |
| F75 | — |
| F76 | — |
| F77 | — |
| Relais | |
| K1 | Anlasser 1 |
| K2 | Lauf/Kurbel |
| K3 | Starter 3 |
| K4 | LED/automatische Scheinwerfer |
| K5 | — |
| K6 | Kühlmittelpumpe |
| K7 | Motorsteuerungsmodul |
| K8 | Klimaanlage |
| K9 | — |
| K10 | Anlasser 2 |
ad vertisements
Instrumententafel

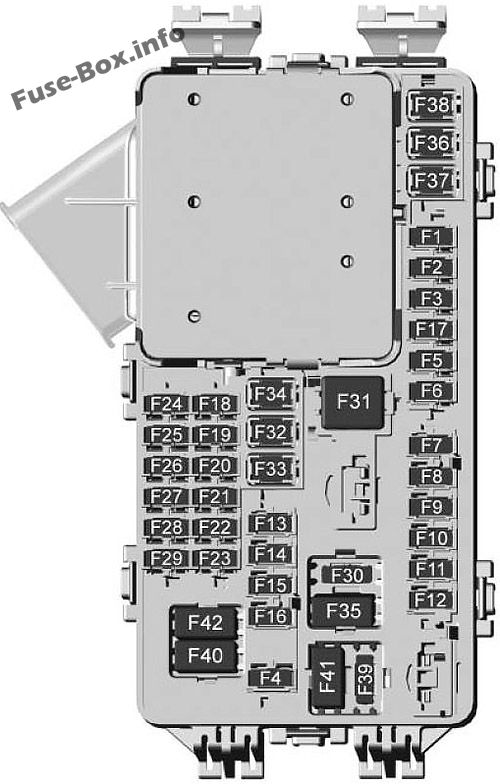

Belegung der Sicherungen in der Instrumententafel (2017, 2018, 2019)
| № | Verwendung |
|---|---|
| F1 | Karosseriesteuermodul 6 |
| F2 | 2017-2018: Diagnoselink 2019: Diagnoselink/ Zentrales Gateway-Modul |
| F3 | Elektrische Lenksäulenverriegelung |
| F4 | — |
| F5 | Logistik |
| F6 | Heizungs-, Lüftungs-und Klimaanlagen |
| F7 | Karosseriesteuermodul 3 |
| F8 | Head-up-Display (falls vorhanden) |
| F9 | Sitzheizung vorn rechts |
| F10 | Airhag/Sicherheitsgurt |
| F11 | Elektronische Präzisionsschaltung |
| F12 | Verstärker |
| F13 | Karosseriesteuermodul 7 |
| F14 | Sitzheizung vorn links |
| F15 | Schalterbank Instrumententafel |
| F 16 | Schiebedach |
| F17 | Karosseriesteuermodul 1 |
| F18 | Kombiinstrument |
| F19 | — |
| F20 | Unterhaltung auf den Rücksitzen |
| F21 | Karosseriesteuermodul 4 |
| F22 | Infotainment USB-Daten-/Aux-Buchse |
| F23 | Karosseriesteuermodul 2 |
| F24 | USB-Lade-/Wireless-Lademodul |
| F25 | Einparkhilfe |
| F26 | CIM |
| F27 | Video |
| F28 | Heizungs-, Lüftungs- und Klimaanlagenanzeige |
| F29 | Radio |
| F30 | Bedienelemente für die Lenkradeinstellung |
| F31 | Frontgebläse |
| F32 | DC-AC-Wechselrichter |
| F33 | Elektrischer Fahrersitz |
| F34 | Elektrischer Beifahrersitz |
| F35 | Batterie IEC 1-Einspeisung |
| F36 | Elektrische Servolenkung |
| F37 | Rücksitz-Entertainment/USB-Ladung/Kabelloses Lademodul |
| F38 | Karosseriesteuermodul 8 |
| F39 | — |
| Leistungsschalter | |
| F40 | — |
| F41 | — |
| F42 | Zusatzsteckdose/Feuerzeug |
Sicherungskasten im hinteren Fach
ad vertisements

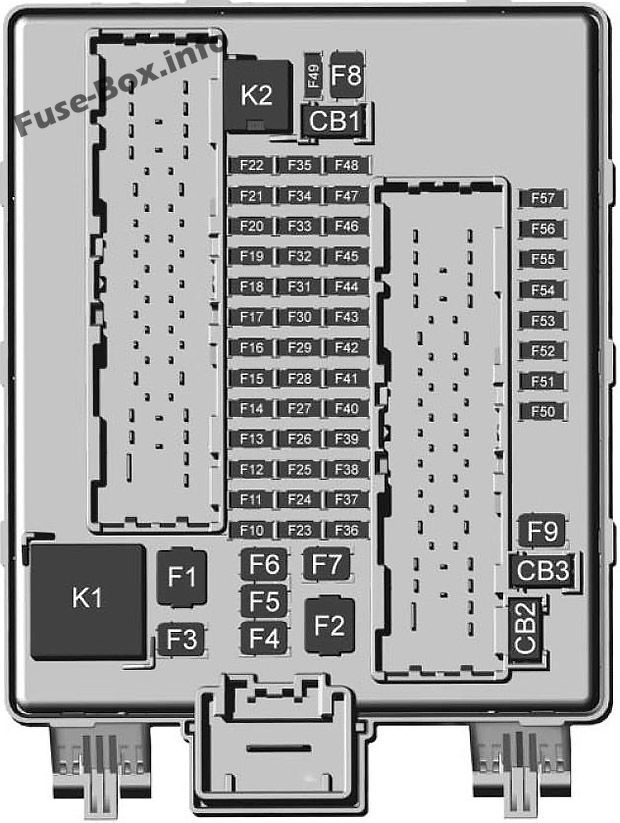

Belegung des Relais im Fond-Sicherungskasten (2017, 2018, 2019)
| № | Verwendung |
|---|---|
| F1 | — |
| F2 | Anhängerbatterie 1 |
| F3 | Sicherheitsgurtmotor Fahrer |
| F4 | Heckgebläse |
| F5 | Heckantriebssteuerung |
| F6 | Beifahrer-Sicherheitsgurtmotor |
| F7 | Rechtes Fenster |
| F8 | Heckscheibenheizung |
| F9 | Linkes Fenster |
| F10 | — |
| F11 | Anhänger rückwärts |
| F12 | — |
| F13 | — |
| F14 | — |
| F15 | — |
| F 16 | — |
| F17 | Kamera |
| F18 | Anhängermodul |
| F19 | Belüftete Sitze |
| F20 | — |
| F21 | Anhängeranschluss |
| F22 | — |
| F23 | — |
| F24 | Fensterschalter Beifahrer |
| F25 | — |
| F26 | Anhängerbremse |
| F27 | Fahrersitzbelüftung/Lendenwirbel |
| F28 | Passiver Einstieg/Passiver Start |
| F29 | — |
| F30 | Kanisterentlüftung |
| F31 | — |
| F32 | Beheizte Spiegel |
| F33 | — |
| F34 | Heckklappenmodul |
| F35 | Steuergerät für Kraftstoffsystem |
| F36 | Beifahrersitzbelüftung/Lendenwirbel |
| F37 | — |
| F38 | Fenstermodul |
| F39 | Verschluss hinten |
| F40 | Memory-Sitzmodul |
| F41 | Automatischer Präsenzmelder |
| F42 | Anhängerbatterie 2 |
| F43 | — |
| F44 | — |
| F45 | Heckklappenmotor |
| F46 | Sitzheizung hinten |
| F47 | — |
| F48 | Glasbruchsensor |
| F49 | — |
| F50 | — |
| F51 | — |
| F52 | Aktives Dämpfungssystemmodul |
| F53 | Einparkhilfemodul hinten/Video/USB |
| F54 | Berechnung externer Objekte/Warnung für seitliche Blindzone |
| F55 | — |
| F56 | Universal Garagentoröffner/Regensensor |
| F57 | Diebstahlschutzsystem |
| Leistungsschalter | |
| CB1 | — |
| CB2 | — |
| CB3 | Zusatzsteckdose hinten |
| Relais | |
| K1 | — |
| K2 | — |
2020
ad vertisements
Motorraum
Belegung der Sicherungen und Relais im Motorraum (2020)
| № | Beschreibung |
|---|---|
| F1 | Antiblockiersystem |
| F2 | Anlasser 1 |
| F3 | DC-DC-Transformator 1 |
| F4 | — |
| F5 | DC-DC-Transformator 2 |
| F6 | Verstärker 1 |
| F7 | Frontgebläse |
| F8 | Starter 3 |
| F9 | — |
| F10 | — |
| F11 | — |
| F12 | Frontscheibenwischer |
| F13 | Anlasser 2 |
| F14 | LED/automatische Leuchtweitenregulierung |
| F15 | Heckscheibenwischer 1 |
| F 16 | — |
| F17 | — |
| F18 | Modul für automatische Leuchtweitenregulierung |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | Elektronisches Bremssteuermodul |
| F23 | Park-/Anhängerleuchten |
| F24 | Rechte Anhängerbremsleuchte/Blinkleuchte |
| F25 | Lenksäulensperre |
| F26 | — |
| F27 | Anhängerbremsleuchte/ Blinker links |
| F28 | — |
| F29 | — |
| F30 | Waschpumpe |
| F31 | — |
| F32 | — |
| F33 | Nebelscheinwerfer |
| F34 | Horn |
| F35 | — |
| F36 | Scheinwerfer Fernlicht links |
| F37 | Scheinwerfer Fernlicht rechts |
| F38 | Motor für automatische Leuchtweitenregulierung |
| F39 | Getriebesteuergerät 1/Batterie 1 |
| F40 | Bus-Zentrale hinten links/Zündung |
| F41 | Kombiinstrument |
| F42 | Heizungs-, Lüftungs-und Klimaanlagen |
| F43 | Head-Up-Display |
| F44 | Elektronisches Bremssteuermodul elektrischer Bremskraftverstärker/Run/Kurbel |
| F45 | — |
| F46 | — |
| F47 | — |
| F48 | Heckscheibenwischer 2 |
| F49 | Innenrückspiegel/Anhänger |
| F50 | Steuergerät für Kraftstoffsystem |
| F51 | Beheiztes Lenkrad |
| F52 | Klimaanlage Kupplung |
| F53 | — |
| F54 | Kühlmittelpumpe |
| F55 | — |
| F56 | — |
| F57 | Motorsteuergerät/Zündung |
| F58 | Getriebesteuergerät/Zündung |
| F59 | Batterie des Motorsteuergeräts |
| F60 | — |
| F61 | O2-Sensor 1/ Aeroshutter |
| F62 | Motorsteuergerät – ungerade |
| F63 | O2-Sensor 2 |
| F64 | Motorsteuergerät – sogar |
| F65 | Motorsteuergerät Antriebsstrang 1 |
| F66 | Motorsteuergerät Antriebsstrang 2 |
| F67 | Motorsteuergerät Antriebsstrang 3 |
| F68 | — |
| F69 | — |
| F70 | — |
| F71 | — |
| F72 | — |
| F73 | — |
| F74 | _ |
| F75 | — |
| F76 | — |
| F77 | — |
| Relais | |
| K1 | Anlasser 1 |
| K2 | Lauf/Kurbel |
| K3 | Starter 3 |
| K4 | LED/automatische Scheinwerfer |
| K5 | — |
| K6 | Kühlmittelpumpe |
| K7 | Motorsteuerungsmodul |
| K8 | Klimaanlage |
| K9 | — |
| K10 | Anlasser 2 |
Instrumententafel
Belegung der Sicherungen in der Instrumententafel (2020)
| № | Beschreibung |
|---|---|
| F1 | Karosseriesteuermodul 6 |
| F2 | Diagnoseverbindung/ Zentrales Gateway-Modul |
| F3 | Elektrische Lenksäulenverriegelung |
| F4 | — |
| F5 | Logistik |
| F6 | Heizungs-, Lüftungs-und Klimaanlagen |
| F7 | Karosseriesteuermodul 3 |
| F8 | — |
| F9 | Sitzheizung Beifahrersitz |
| F10 | Airbag/Sicherheitsgurt |
| F11 | — |
| F12 | Verstärker |
| F13 | Karosseriesteuermodul 7 |
| F14 | Fahrersitzheizung |
| F15 | Schalterbank Instrumententafel |
| F 16 | Schiebedach |
| F17 | Karosseriesteuermodul 1 |
| F18 | Kombiinstrument |
| F19 | — |
| F20 | Unterhaltung auf den Rücksitzen |
| F21 | Karosseriesteuermodul 4 |
| F22 | Infotainment USB-Daten-/Aux-Buchse |
| F23 | Karosseriesteuermodul 2 |
| F24 | USB-Ladegerät/ Kabelloses Laden |
| F25 | Einparkhilfe/Elektronische Reichweitenwahl |
| F26 | CIM |
| F27 | Video |
| F28 | Heizungs-, Lüftungs- und Klimaanlagenanzeige |
| F29 | Radio |
| F30 | Bedienelemente für die Lenkradeinstellung |
| F31 | Elektrischer Bremskraftverstärker des elektronischen Bremssteuermoduls |
| F32 | DC-AC-Wechselrichter |
| F33 | Elektrischer Fahrersitz |
| F34 | Elektrischer Beifahrersitz |
| F35 | Batterie I EC 1 Einspeisung |
| F36 | Elektrische Servolenkung |
| F37 | Rücksitz-Entertainment/USB-Ladung/Kabelloses Lademodul |
| F38 | Karosseriesteuermodul 8 |
| F39 | — |
| Leistungsschalter | |
| F40 | — |
| F41 | — |
| F42 | Zusatzsteckdose/Feuerzeug |
Heckfach
ad vertisements
Belegung des Relais im Fond (2020)
| № | Beschreibung |
|---|---|
| F1 | — |
| F2 | Anhängerbatterie 1 |
| F3 | Sicherheitsgurtmotor Fahrer |
| F4 | Heckgebläse |
| F5 | Heckantriebssteuerung |
| F6 | Beifahrer-Sicherheitsgurtmotor |
| F7 | Rechtes Fenster |
| F8 | Heckscheibenheizung |
| F9 | Linkes Fenster |
| F10 | — |
| F11 | Anhänger rückwärts |
| F12 | — |
| F13 | — |
| F14 | — |
| F15 | — |
| F 16 | — |
| F17 | Kamera/Ersatz |
| F18 | Anhängermodul |
| F19 | Belüftete Sitze |
| F21 | Anhängeranschluss |
| F22 | — |
| F23 | — |
| F24 | Fensterschalter Beifahrer |
| F25 | — |
| F26 | Anhängerbremse |
| F27 | Belüfteter Fahrersitz/Lendenwirbel |
| F28 | Passiver Einstieg/ Passiver Start |
| F29 | — |
| F30 | Kanisterentlüftung |
| F31 | — |
| F32 | Beheizter Spiegel |
| F33 | — |
| F34 | Heckklappenmodul |
| F35 | Steuergerät für Kraftstoffsystem |
| F36 | Belüfteter Beifahrersitz/ Lendenwirbel |
| F38 | Fenstermodul |
| F39 | Verschluss hinten |
| F40 | Memory-Sitzmodul |
| F41 | Automatischer Präsenzmelder |
| F42 | Anhängerbatterie 2 |
| F43 | — |
| F44 | — |
| F45 | Heckklappenmotor |
| F46 | Sitzheizung hinten |
| F47 | — |
| F48 | Glasbruchsensor |
| F49 | — |
| F50 | — |
| F51 | — |
| F52 | Aktives Dämpfungssystemmodul |
| F53 | Einparkhilfemodul hinten/Video/USB/ Ersatz Spar |
| F54 | Berechnung externer Objekte/Warnung für seitliche Blindzone |
| F55 | — |
| F56 | Universal-Fernbedienung/Regensensor |
| F57 | Zur Vorbeugung von Diebstählen |
| Leistungsschalter | |
| CB1 | — |
| CB2 | — |
| CB3 | Zusatzsteckdose hinten |
| Relais | |
| K1 | — |
| K2 | — |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim GMC Acadia?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere GMC Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
