Sicherungsanordnung GMC Sierra 2001-2006
Die Sicherungen des Zigarettenanzünders (Steckdose) im GMC Sierra befinden sich im Motorraum-Sicherungskasten (siehe Sicherungen „AUX PWR“ (Auxiliary Console Power Outlet), „CIGAR“ (Zigarettenanzünder)).

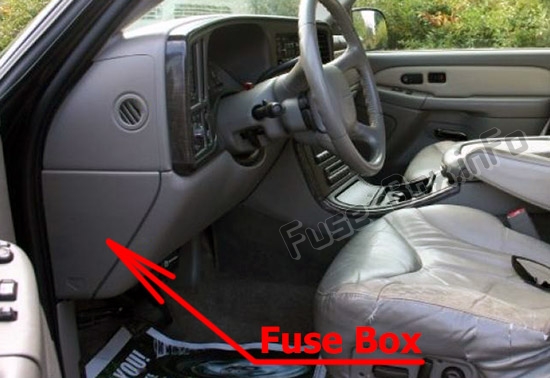

Lage des Sicherungskastens
Passagierabteil
Sicherungsblock Instrumententafel
Die Zugangsklappe zum Sicherungsblock befindet sich auf der Fahrerseite der Instrumententafel.
Sicherungsblock
der mittleren Instrumententafel Der Versorgungsblock der mittleren Instrumententafel befindet sich unter der Instrumententafel, links von der Lenksäule.
Motorraum
Der Sicherungskasten im Motorraum auf der Fahrerseite des Fahrzeugs in der Nähe der Batterie.
Sicherungsblock für den
elektrischen Zusatzlüfter Der Sicherungsblock für den elektrischen Zusatzlüfter befindet sich im Motorraum auf der Fahrerseite des Fahrzeugs neben dem Sicherungsblock im Motorraum.
Sicherungskastendiagramme
ad vertisements
2001, 2002
Motorraum

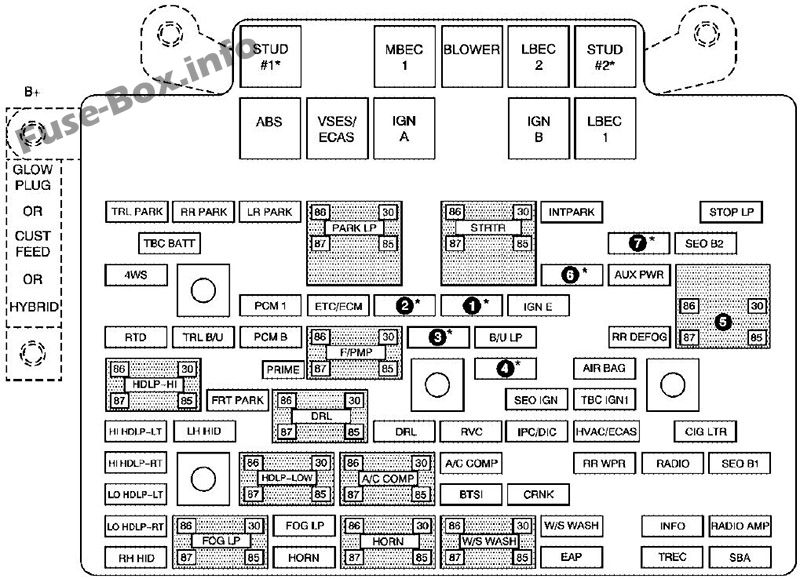

Belegung der Sicherungen im Motorraum (2001, 2002)
| Name | Verwendung |
|---|---|
| GLÜHKERZE | Dieselglühkerzen und Ansaugluftheizung Heat |
| CUST-FEED | Benzinzubehör Strom |
| HUT #1 | Zubehör Stromversorgung/Anhängerverkabelung |
| Abs | Antiblockiersystem |
| IGN A | Zündschloss |
| LUFT | Luftsystem |
| RAP #1 | Beibehaltene Zubehörstromversorgung, elektrische Spiegel, elektrische Türschlösser, elektrisch verstellbare Sitze |
| IGNB | Zündschloss |
| RAP #2 | Nicht benutzt |
| STUD #2 | Zubehör Strom-/Anhängerverkabelung Bremsspeisung |
| SCHONEN | Ersatzsicherung |
| TRLR TRN | Verkabelung des rechten Blinker-Anhängers |
| TRLL TRN | Verkabelung des linken Blinkeranhängers |
| IGN 1 | Zündung, Kraftstoffsteuerung (Relais) |
| INJ B | Zündung, Kraftstoffkontrolle |
| ANLASSER | Anlasserrelais) |
| PARK LP | Parkleuchten |
| FRT HVAC | Klimatisierungssystem |
| LP STOPPEN | Außenleuchten, Bremsleuchten |
| ECM-I | PCM |
| ECMRPV | Kraftstoffregler, ECM |
| CHMSL | Mittelhoch montierte Bremsleuchte |
| FAHRZEUGSTOPP | Bremsleuchten, Tempomat |
| TRL B/U | Rückfahrleuchten Anhängerverkabelung |
| INJ A | Kraftstoffsteuerung, Zündung |
| RR HVAC | Nicht benutzt |
| FAHRZEUG B/U | Rückfahrscheinwerfer für Fahrzeuge |
| GER 1 | Motorsteuerung, Kanisterspülung, Kraftstoffsystem |
| USW | Elektronische Drosselklappensteuerung |
| IGNE | Klimakompressorrelais, Heckscheibenheizung, Tagfahrlicht, AI R. System |
| B/U LP | Rückfahrscheinwerfer, Schaltsperren-Steuerungssystem für Automatikgetriebe |
| ATC | Automatisches Verteilergetriebe |
| RR ENTSCHLAG | Heckscheibenheizung, beheizbare Spiegel (Relais) |
| RR PRK | Standlicht hinten rechts |
| ECMB | PCM |
| F/PMP | Kraftstoffpumpenrelais) |
| O2 A | Sauerstoffsensoren |
| KRAFTSTOFF HT | Bedienelemente für Kraftstoffheizung, Glühkerze und Einlassheizung |
| O2 B | Sauerstoffsensoren |
| LR PRK | Standlicht hinten links |
| RR ENTSCHLAG | Heckscheibenheizung, beheizte Spiegel |
| HDLP | Scheinwerfer (Relais) |
| TRL PRK | Parkleuchten Anhängerverkabelung |
| RT HDLP | Rechte Scheinwerfer |
| DRL | Tagfahrlicht (Relais) |
| HTD MIR | Beheizte Spiegel |
| LT HDLP | Linke Scheinwerfer |
| Klimaanlage | Klimaanlage |
| AUX PWR | Zigarettenanzünder, Zusatzsteckdosen |
| SEO 2 | Sonderausstattungsoption Power, Power Seats, Aux Roof Mnt Lamp |
| SEO 1 | Sonderausstattungsoption Strom, Aux Roof Mnt Lamp, Handy, OnStarO |
| DRL | Tagfahrleuchten |
| Klimaanlage | Klimaanlage (Relais) |
| Nebel LP | Nebelscheinwerfer |
| Nebel LP | Nebelscheinwerfer (Relais) |
| RADIO | Audiosystem, Kombiinstrument, Klimatisierungssystem |
| ZIGARRE | Zigarettenanzünder, Zusatzsteckdosen |
| RT-WENDE | Blinker rechts |
| BTSI | Schaltsperren-Steuerungssystem für Automatikgetriebe |
| LT TURN | Linke Blinker |
| FR PRK | Standlicht vorne, Seitenmarkierungsleuchten |
| W/WPMP | Scheibenwaschpumpe |
| HORN | Horn (Relais) |
| IGNC | Zündschalter, Kraftstoffpumpe, PRND321-Display, Kurbel |
| RDO AMP | Nicht benutzt |
| HAZ LP | Außenleuchten, Warnblinker |
| EXP LPS | Nicht benutzt |
| HORN | Horn |
| CTSYLP | Innenleuchten |
| RRWPR | Nicht benutzt |
| TBC | Karosseriesteuergerät, schlüssellose Fernbedienung, Scheinwerfer |
| *1 | INJ B – Benzinmotor und Dieselmotor. |
| *2 | ECM I – Benzinmotor; ECMRPV – Dieselmotor. |
| *3 | O2 A – Benzinmotor; KRAFTSTOFF HT – Dieselmotor. |
| *4 | O2 B – Benzinmotor; ECM l – Dieselmotor. |
ad vertisements
Instrumententafel

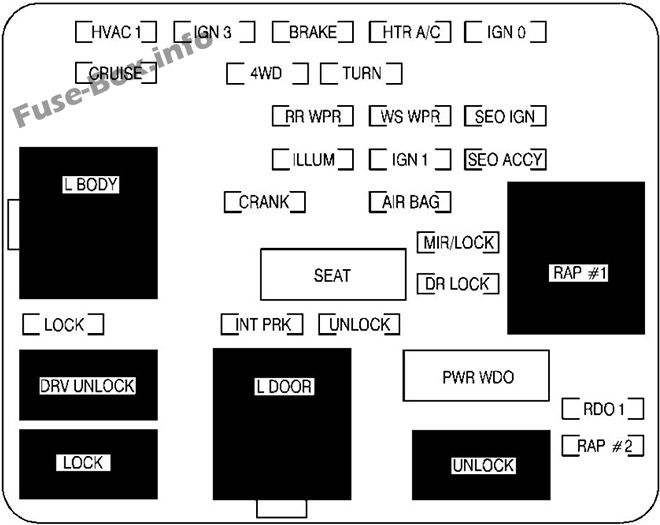

Belegung der Sicherungen im Sicherungsblock Instrumententafel (2001, 2002)
| Name | Verwendung |
|---|---|
| L KÖRPER | Einbehaltenes Zubehör-Leistungsrelais |
| SPERREN | Elektrische Türschlösser |
| DRV ENTSPERREN | Elektrisches Türschlossrelais |
| SPERREN | Elektrisches Türschlossrelais |
| HVAC1 | Klimatisierungssystem |
| KREUZFAHRT | Geschwindigkeitsregler, Kombiinstrument |
| IGN 3 | Zündung, elektrische Sitze Seat |
| 4WD | Allradantriebssystem, Zusatzbatterie |
| KURBEL | Startsystem |
| INT PRK | Parkleuchten, Seitenmarkierungsleuchten, Innenleuchten |
| LDOOR | Elektrisches Türschlossrelais |
| BREMSE | Antiblockiersystem |
| RR WISCHER | Nicht benutzt |
| ILLUM | Innenleuchten |
| SITZ | Leistungsschalter für elektrisch verstellbaren Sitz |
| WENDE | Außenleuchten, Blinker, Warnblinker |
| FREISCHALTEN | Elektrische Türschlösser |
| HTR-Klimaanlage | Klimatisierungssystem |
| WSWPR | Scheibenwischer |
| IGN 1 | Zündung, Instrumententafel |
| AIRBAG | Airbag |
| MIR/LOCK | Elektrische Spiegel, elektrische Türschlösser |
| DR-SPERRE | Elektrische Türschlösser |
| PWR WDO | Leistungsschalter für Fensterheber |
| FREISCHALTEN | Elektrisches Türschlossrelais |
| ZÜND 0 | PRND321 Anzeige, Kilometerzähler, PCM |
| SEO-IGN | Sonderausstattungsoption, Zündung, manuell wählbare Fahrt |
| SEO ACCY | Sonderausstattung Zubehör, Mobiltelefon |
| RAP #1 | Einbehaltenes Zubehör-Leistungsrelais |
| RDO 1 | Audiosystem |
| RAP #2 | Nicht benutzt |
Block Instrumententafel Mitte

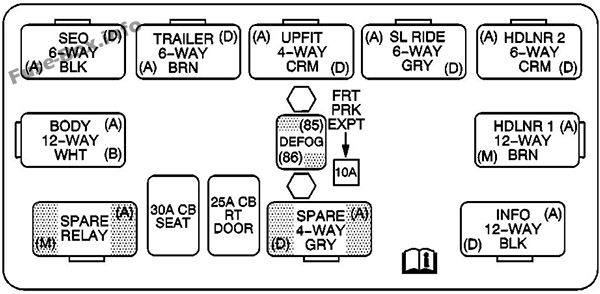

Belegung der Sicherungen im Sicherungsblock Mittelinstrument (2001, 2002)
| Name | Verwendung |
|---|---|
| SEO | Sonderausstattungsoption |
| HTD ST | Beheizte Sitze |
| ERSATZ 4 | Nicht benutzt |
| NICHTIGKEIT | Dachhimmel Verkabelung |
| ANHÄNGER | Anhängerbremsverkabelung |
| DWR ST | Elektrische Sitze |
| ERSATZ 5 | Nicht benutzt |
| KUPPLUNG | Kupplungsschalter für Schaltgetriebe |
| UPF | Upfttter |
| PARKLAMPE | Standlicht (Relais) |
| FRT PRK EXPT | Nicht verwendet (Sicherung) |
| SL-FAHRT | Manuell wählbarer Fahrschalter |
| ERSATZ 2 | Nicht benutzt |
| RR PRK LP | Nicht verwendet (Relais) |
| RR FOG LP | Nicht verwendet (Relais) |
| ERSATZ 3 | Nicht benutzt |
| IN ADV DWR | Feed der Innenbeleuchtung |
| CTSYLP | Höflichkeitslampen |
| TELEFON | Mobilfunkverkabelung |
2003, 2004
ad vertisements
Motorraum

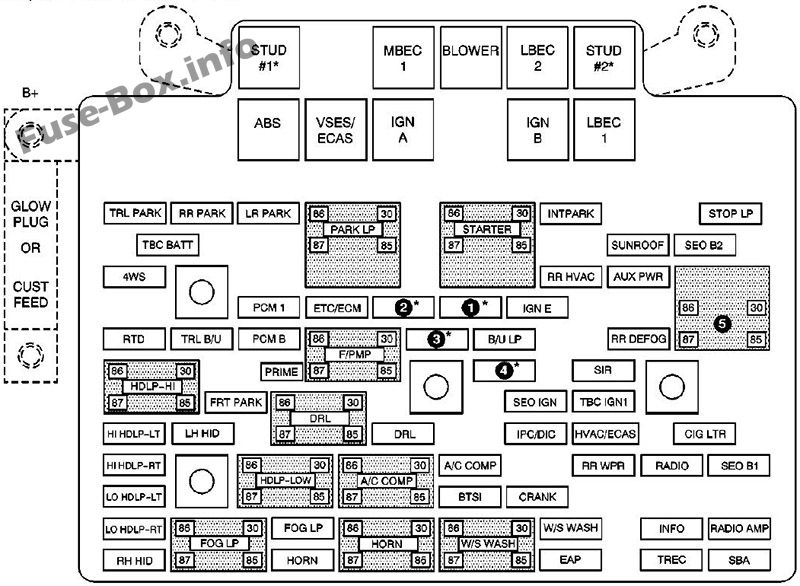

Belegung der Sicherungen im Motorraum (2003, 2004)
| Name | Verwendung |
|---|---|
| GLÜHKERZE | Dieselglühkerzen und Ansaugluftheizung Heat |
| CUST-FEED | Benzinzubehör Strom |
| HUT #1 | Hilfsenergie (nur Einzelbatterie und Diesel)/ Doppelbatterie (TP2) Keine Sicherung installieren. |
| MBEC | Mittlerer Bussed Electric Center Power Feed, Vordersitze, rechte Türen |
| GEBLÄSE | Klimatisierungslüfter vorne |
| LBEC | Elektrische Zentrale links, Türmodule, Türschlösser, Zusatzsteckdose – Gepäckraum hinten und Instrumententafel |
| STUD 2 | Zubehör Strom-/Anhängerverkabelung Bremsspeisung |
| Abs | Antiblockiersystem |
| VSES/ECAS | Fahrzeugstabilität |
| IGN A | Zündleistung |
| IGN B | Zündleistung |
| LBEC 1 | Elektrische Zentrale mit Bussed links, Türen links, Steuergerät für LKW-Karosserie, Blinkmodul |
| TRL-PARK | Parkleuchten Anhängerverkabelung |
| RR-PARK | Stand- und Seitenmarkierungsleuchten hinten rechts |
| LR PARK | Park- und Seitenmarkierungsleuchten hinten links |
| PARK LP | Standlichtrelais |
| ANLASSER | Anlasserrelais |
| INTPARK | Innenleuchten |
| LP STOPPEN | Bremsleuchten |
| TBC BATT | Batterieversorgung des LKW-Aufbau-Controllers |
| SCHIEBEDACH | Schiebedach |
| SEO B2 | Offroad-Lampen |
| 4WS | Stromversorgung des Magnetventilbehälters/Quadrasteer-Moduls |
| RR HVAC | Nicht benutzt |
| AUX PWR | Zusatzsteckdose – Konsole |
| IGN 1 | Zündrelais |
| PCM 1 | Antriebsstrangsteuermodul |
| USW/ECM | Elektronische Drosselklappensteuerung, elektronische Bremssteuerung |
| IGNE | Kombiinstrument, Klimarelais, Blinker/Warnblinkschalter, Starterrelais |
| RTD | Fahrsteuerung |
| TRL B/U | Rückfahrleuchten Anhängerverkabelung |
| PCM B | Antriebsstrang-Steuermodul, Kraftstoffpumpe |
| F/PMP | Kraftstoffpumpenrelais) |
| B/U LP | Rückfahrscheinwerfer, Schaltsperre Automatikgetriebe |
| RR ENTSCHLAG | Heckscheibenheizung |
| HDLP-HI | Scheinwerfer Fernlichtrelais |
| PRIME | Nicht benutzt |
| O2B | Sauerstoffsensoren |
| HERR | Zusätzliches aufblasbares Rückhaltesystem |
| FRT-PARK | Standlicht vorne, Seitenmarkierungsleuchten |
| DRL | Tagfahrlicht (Relais) |
| SEO-IGN | Relais für Heckbeschlag |
| TBC IGN1 | Zündung des LKW-Karosserie-Controllers |
| HI HDLP-LT | Fernlicht-Scheinwerfer-Links |
| LH HID | Nicht benutzt |
| DRL | Tagfahrleuchten |
| IPC/DIC | Kombiinstrument/Fahrerinformationszentrum |
| HLK/ECAS | Klimasteuerungsregler |
| CIGLTR | Zigarettenanzünder |
| HI HDLP-RT | Fernlicht-Scheinwerfer-Rechts |
| HDLP-LOW | Scheinwerfer-Abblendlichtrelais |
| A/C COMP | Klimakompressor |
| A/C COMP | Klimakompressorrelais |
| RRWPR | Nicht benutzt |
| RADIO | Audiosystem |
| SEO B1 | Elektrische Zentrale mit Mittelbus, Sitzheizung hinten, HomeLink |
| LO HDLP-LT | Scheinwerfer Abblendlicht-Links |
| BTSI | Bremsgetriebe-Schaltinterfock-System |
| KURBEL | Startsystem |
| LO HDLP-RT | Scheinwerfer Abblendlicht-Rechts |
| BTSI | Bremsgetriebe-Schaltsperre-System |
| KURBEL | Startsystem |
| LO HDLP-RT | Scheinwerfer Abblendlicht-Rechts |
| Nebel LP | Nebelscheinwerferrelais |
| Nebel LP | Nebelscheinwerfer |
| HORN | Horn Relais |
| W/S WASH | Relais Scheibenwaschpumpe |
| W/S WASH | Scheibenwaschpumpe |
| DIE INFO | OnStar/Rear Seat Entertainment |
| RADIO-VERSTÄRKER | Funkverstärker |
| RH HID | Nicht benutzt |
| HORN | Horn |
| EAP | Nicht benutzt |
| TREC | Allradantriebsmodul |
| SBA | Zusätzlicher Bremsassistent |
| *1 | — Benzinmotor und Dieselmotor. |
| *2 | – Benzinmotor; ECMRPV – Dieselmotor. |
| *3 | – Benzinmotor; KRAFTSTOFF HT – Dieselmotor. |
| *4 | – Benzinmotor; ECM I – Dieselmotor. |
| *5 | IGN/EDU |
ad vertisements
Instrumententafel

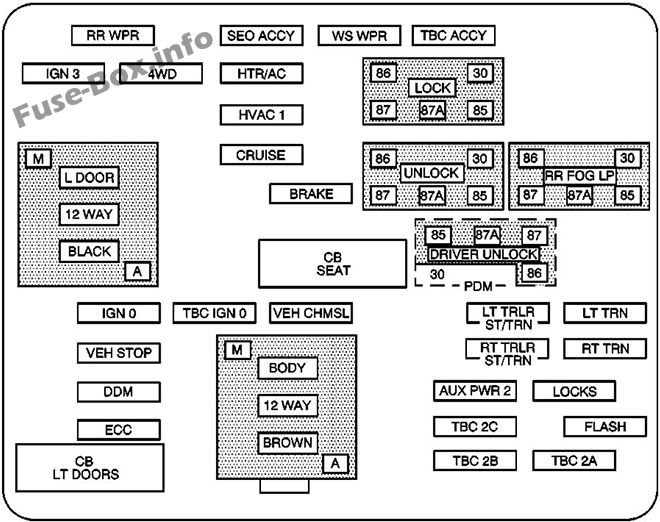

Belegung der Sicherungen im Sicherungsblock Instrumententafel (2003, 2004)
| Name | Verwendung |
|---|---|
| RR-Wischer | Nicht benutzt |
| SEO ACCY | Sonderausstattung Option Zubehör |
| WSWPR | Scheibenwischer |
| TBC ACCY | Zubehör für LKW-Karosseriesteuerung |
| IGN 3 | Zündung, Sitzheizung |
| 4WD | Allradantriebssystem, Zusatzbatterie |
| HTR-Klimaanlage | Klimatisierungssystem |
| SPERRE (Relais) | Elektrisches Türschlossrelais (Sperrfunktion) |
| HVAC1 | Klimatisierungssystem |
| LDOOR | Kabelbaumanschluss Fahrertür |
| KREUZFAHRT | Tempomat, Nebenantrieb (PTO) |
| ENTSPERREN (Relais) | Elektrisches Türverriegelungsrelais (Entriegelungsfunktion) |
| RR FOG LP | Nicht benutzt |
| BREMSE | Antiblockiersystem |
| TREIBER FREISCHALTEN | Elektrisches Türschlossrelais (Fahrertürentriegelungsfunktion) |
| ZÜND 0 | TCM |
| TBC IGN 0 | LKW-Karosserie-Controller |
| FAHRZEUG CHMSL | Hoch montierte Bremsleuchte für Fahrzeug und Anhänger |
| LT TRLR ST/TRN | Linker Blinker/Anhänger stoppen |
| LTTRN | Linke Blinker und Seitenmarkierungen |
| FAHRZEUGSTOPP | Fahrzeugbremsleuchten, Bremsmodul, elektronisches Drosselklappensteuermodul |
| RT TRLR ST/TRN | Blinker rechts/Anhänger stoppen |
| RTTRN | Rechtsblinker und Sidemarfcer |
| KÖRPER | Kabelbaum-Anschluss |
| DDM | Fahrertürmodul |
| AUX-PWR 2 | Nicht benutzt |
| SCHLÖSSER | Elektrisches Türschlosssystem |
| ECC | Nicht benutzt |
| TBC 2C | LKW-Karosserie-Controller |
| BLITZ | Blinkmodul |
| CB LT TÜREN | Elektrischer Windows-Leistungsschalter links |
| TBC 2B | LKW-Karosserie-Controller |
| TBC 2A | LKW-Karosserie-Controller |
Block Instrumententafel Mitte
Belegung der Sicherungen im Sicherungsblock Mittelinstrumententafel (2003-2006)
| Name | Verwendung |
|---|---|
| SEO | Sonderausstattungsoption |
| ANHÄNGER | Anhängerbremsverkabelung |
| UPFIT | Uptiter (nicht verwendet) |
| SL-FAHRT | Verbindung des Ride Control-Kabelbaums |
| HDLR 2 | Kabelverbinder für Dachhimmel |
| KÖRPER | Karosserieverdrahtungsstecker |
| ENTSCHLAG | Relais Heckscheibenheizung |
| HDLNR 1 | Dachhimmel Kabelanschluss 1 |
| ERSATZRELAIS | Nicht benutzt |
| CB-SITZ | Leistungsschalter Fahrer- und Beifahrersitzmodul |
| CB RT TÜR | Rechter Power Windows-Leistungsschalter |
| SCHONEN | Nicht benutzt |
| DIE INFO | Anschluss des Infotainment-Kabelbaums |
2005, 2006
ad vertisements
Motorraum (2005)
Belegung der Sicherungen im Motorraum (2005)
| Name | Verwendung |
|---|---|
| GLÜHKERZE | Dieselglühkerzen und Ansaugluftheizung Heat |
| CUST-FEED | Benzinzubehör Strom |
| HUT #1 | Hilfsenergie {Nur Einzelbatterie und Diesel)/ Doppelbatterie (TP2) Keine Sicherung installieren. |
| MBEC | Mittlerer Bussed Electric Center Power Feed, Vordersitze, rechte Türen |
| GEBLÄSE | Klimatisierungslüfter vorne |
| LBEC | Elektrische Zentrale links, Türmodule, Türschlösser, Zusatzsteckdose – Gepäckraum hinten und Instrumententafel |
| STUD 2 | Zubehör Strom-/Anhängerverkabelung Bremsspeisung |
| Abs | Antiblockiersystem |
| VSES/ECAS | Fahrzeugstabilität |
| IGN A | Zündleistung |
| IGN B | Zündleistung |
| LBEC 1 | Elektrische Zentrale mit Bussed links, Türen links, Steuergerät für LKW-Karosserie, Blinkmodul |
| TRL-PARK | Parkleuchten Anhängerverkabelung |
| RR-PARK | Stand- und Seitenmarkierungsleuchten hinten rechts |
| LR PARK | Park- und Seitenmarkierungsleuchten hinten links |
| PARK LP | Standlichtrelais |
| ANLASSER | Anlasserrelais |
| INTPARK | Innenleuchten |
| LP STOPPEN | Bremsleuchten |
| TBC BATT | Batterieversorgung des LKW-Aufbau-Controllers |
| S/DACH | Schiebedach |
| SEO B2 | Offroad-Lampen |
| 4WS | Stromversorgung des Magnetventilbehälters/Quadrasteer-Moduls |
| RR HVAC | Nicht benutzt |
| AUX PWR | Zusatzsteckdose – Konsole |
| IGN 1 | Zündrelais |
| PCM 1 | Antriebsstrangsteuermodul |
| USW/ECM | Elektronische Drosselklappensteuerung, elektronische Bremssteuerung |
| IGN E | Kombiinstrument, Klimarelais, Blinker/Warnblinkschalter, Starterrelais |
| RTD | Fahrsteuerung |
| TRLB/U | Rückfahrleuchten Anhängerverkabelung |
| PCM B | Antriebsstrang-Steuermodul, Kraftstoffpumpe |
| F/PMP | Kraftstoffpumpenrelais) |
| B/U LP | Rückfahrscheinwerfer, Schaltsperre Automatikgetriebe |
| RR ENTSCHLAG | Heckscheibenheizung |
| HDLP-HI | Scheinwerfer Fernlichtrelais |
| PRIME | Nicht benutzt |
| O2B | Sauerstoffsensoren |
| AIRBAG | Zusätzliches aufblasbares Rückhaltesystem |
| FRTPARK | Frontbeleuchtung, Seitenmarkierungsleuchten |
| DRL | Tagfahrlicht (Relais) |
| SEO-IGN | Relais für Heckbeschlag |
| TBC IGN1 | Truck Body Controler Zündung |
| HI HDLP-LT | Fernlicht-Scheinwerfer-Links |
| LH HID | Nicht benutzt |
| DRL | Tagfahrleuchten |
| RVC | Geregelte Spannungssteuerung |
| IPC/DIC | Kombiinstrument/Fahrerinformationszentrum |
| HLK/ECAS | Klimasteuerungsregler |
| CIGLTR | Zigarettenanzünder |
| HI HDLP-RT | Fernlicht-Scheinwerfer-Rechts |
| HDLP-LOW | Scheinwerfer-Abblendlichtrelais |
| A/C COMP | Klimakompressor |
| A/C COMP | Klimakompressorrelais |
| RRWPR | Nicht benutzt |
| RADIO | Audiosystem |
| SEO B1 | Elektrische Zentrale mit Mittelbus, Sitzheizung hinten, HomeLink |
| LO HDLP-LT | Scheinwerfer Abblendlicht-Links |
| BTSI | Bremsgetriebe-Schaltsperre-System |
| KURBEL | Startsystem |
| LO HDLP-RT | Scheinwerfer Abblendlicht-Rechts |
| Nebel LP | Nebelscheinwerferrelais |
| Nebel LP | Nebelscheinwerfer |
| HORN | Horn Relais |
| W/S WASH | Relais Scheibenwaschpumpe |
| W/S WASH | Scheibenwaschpumpe |
| DIE INFO | OnStar/Rear Seat Entertainment |
| RADIO-VERSTÄRKER | Funkverstärker |
| RH HID | Nicht benutzt |
| HORN | Horn |
| EAP | Nicht benutzt |
| TREC | Allradantriebsmodul |
| SBA | Zusätzlicher Bremsassistent |
| GAS: | |
| *1 | INJ 2 |
| *2 | INJ 1 |
| *3 | O2A |
| *4 | O2B |
| *5 | ING 1 |
| DIESEL: | |
| *1 | EDU |
| *2 | ECMRPV |
| *3 | KRAFTSTOFF HT |
| *4 | ECM |
| *5 | EDU |
| AUSSER H2: | |
| *6 | RRHVAC |
| *7 | S/DACH |
| H2: | |
| *6 | S/DACH |
| *7 |
ad vertisements
Motorraum (2006)
Belegung der Sicherungen im Motorraum (2006)
| Name | Verwendung |
|---|---|
| GLÜHKERZE | Dieselglühkerzen und Ansaugluftheizung Heat |
| CUST-FEED | Benzinzubehör Strom |
| HUT #1 | Hilfsenergie {Nur Einzelbatterie und Diesel)/ Doppelbatterie (TP2) Keine Sicherung installieren. |
| MBEC | Mittlerer Bussed Electric Center Power Feed, Vordersitze, rechte Türen |
| GEBLÄSE | Klimatisierungslüfter vorne |
| LBEC | Elektrische Zentrale links, Türmodule, Türschlösser, Zusatzsteckdose – Gepäckraum hinten und Instrumententafel |
| STUD 2 | Zubehör Strom-/Anhängerverkabelung Bremsspeisung |
| Abs | Antiblockiersystem |
| VSES/ECAS | Fahrzeugstabilität |
| IGN A | Zündleistung |
| IGN B | Zündleistung |
| LBEC 1 | Elektrische Zentrale mit Bussed links, Türen links, Steuergerät für LKW-Karosserie, Blinkmodul |
| TRL-PARK | Parkleuchten Anhängerverkabelung |
| RR-PARK | Stand- und Seitenmarkierungsleuchten hinten rechts |
| LR PARK | Park- und Seitenmarkierungsleuchten hinten links |
| PARK LP | Standlichtrelais |
| ANLASSER | Anlasserrelais |
| INTPARK | Innenleuchten |
| LP STOPPEN | Bremsleuchten |
| TBC BATT | Batterieversorgung des LKW-Aufbau-Controllers |
| S/DACH | Schiebedach |
| SEO B2 | Offroad-Lampen |
| 4WS | Stromversorgung des Magnetventilbehälters/Quadrasteer-Moduls |
| RR HVAC | Nicht benutzt |
| AUX PWR | Zusatzsteckdose – Konsole |
| IGN 1 | Zündrelais |
| PCM 1 | Antriebsstrangsteuermodul |
| USW/ECM | Elektronische Drosselklappensteuerung, elektronische Bremssteuerung |
| IGNE | Kombiinstrument, Klimarelais, Blinker/Warnblinkschalter, Starterrelais |
| RTD | Fahrsteuerung |
| TRL B/U | Rückfahrleuchten Anhängerverkabelung |
| PCM B | Antriebsstrang-Steuermodul, Kraftstoffpumpe |
| F/PMP | Kraftstoffpumpenrelais) |
| B/U LP | Rückfahrscheinwerfer, Schaltsperre Automatikgetriebe |
| RR ENTSCHLAG | Heckscheibenheizung |
| HDLP-HI | Scheinwerfer Fernlichtrelais |
| PRIME | Nicht benutzt |
| O2B | Sauerstoffsensoren |
| AIRBAG | Zusätzliches aufblasbares Rückhaltesystem |
| FRT-PARK | Standlicht vorne, Seitenmarkierungsleuchten |
| DRL | Tagfahrlicht (Relais) |
| SEO-IGN | Relais für Heckbeschlag |
| TBC IGN1 | Zündung des LKW-Karosserie-Controllers |
| HI HDLP-LT | Fernlicht-Scheinwerfer-Links |
| LH HID | Nicht benutzt |
| DRL | Tagfahrleuchten |
| RVC | Geregelte Spannungssteuerung |
| IPC/DIC | Kombiinstrument/Fahrerinformationszentrum |
| HLK/ECAS | Klimasteuerungsregler |
| CIGLTR | Zigarettenanzünder |
| HI HDLP-RT | Fernlicht-Scheinwerfer-Rechts |
| HDLP-LOW | Scheinwerfer-Abblendlichtrelais |
| A/C COMP | Klimakompressor |
| A/C COMP | Klimakompressorrelais |
| RRWPR | Nicht benutzt |
| RADIO | Audiosystem |
| SEO B1 | Elektrische Zentrale mit Mittelbus, Sitzheizung hinten, HomeLink |
| LO HDLP-LT | Scheinwerfer Abblendlicht-Links |
| BTSI | Bremsgetriebe-Schaltsperre-System |
| KURBEL | Startsystem |
| LO HDLP-RT | Scheinwerfer Abblendlicht-Rechts |
| Nebel LP | Nebelscheinwerferrelais |
| Nebel LP | Nebelscheinwerfer |
| HORN | Horn Relais |
| W/S WASH | Relais Scheibenwaschpumpe |
| W/S WASH | Scheibenwaschpumpe |
| DIE INFO | OnStar/Rear Seat Entertainment |
| RADIO-VERSTÄRKER | Funkverstärker |
| RH HID | Nicht benutzt |
| HORN | Horn |
| EAP | Nicht benutzt |
| TREC | Allradantriebsmodul |
| SBA | Zusätzlicher Bremsassistent |
| GAS: | |
| *1 | INJ 2 (Kraftstoffeinspritzschiene #2) |
| *2 | INJ 1 (Kraftstoffeinspritzschiene Nr. 1) |
| *3 | 02A (Sauerstoffsensoren) |
| *4 | 02B (Sauerstoffsensoren) |
| *5 | ING1 (Zündung 1) |
| *6 | PCM B (Antriebsstrang-Steuermodul B) |
| DIESEL: | |
| *1 | EDU (Motorsteuermodul) |
| *2 | AKTUATOR (Aktuator) |
| *3 | KRAFTSTOFF HTR (Kraftstoffheizung) |
| *4 | ECM 1 (Motorsteuermodul 1) |
| *5 | ECM (Motorsteuermodul) |
| *6 | ECM B (Motorsteuermodul B) |
| AUSSER H2: | |
| *7 | RR HVAC (Heckklimatisierung) |
| *8 | S/ROOF (Schiebedach) |
| H2: | |
| *7 | S/ROOF (Schiebedach) |
| *8 |
Motorraum, Zusatzbox
Belegung der Sicherungen in der Motorraum-Zusatzbox
| Name | Beschreibung |
|---|---|
| COOLER FAN | Lüfter |
| COOLER FAN | Kühlung Lüfterrelais Sicherung |
| COOLER FAN | Lüftersicherung |
| Relais | |
| KÜHL/LÜFTER 1 | Lüfterrelais 1 |
| KÜHL/LÜFTER 3 | Lüfterrelais 3 |
| KÜHL/LÜFTER 2 | Lüfterrelais 2 |
ad vertisements
Instrumententafel
Belegung der Sicherungen im Sicherungsblock Instrumententafel (2005, 2006)
| Name | Verwendung |
|---|---|
| RRWPR | Nicht benutzt |
| SEO ACCY | Sonderausstattung Option Zubehör |
| WSWPR | Scheibenwischer |
| TBC ACCY | Zubehör für LKW-Karosseriesteuerung |
| IGN 3 | Zündung, Sitzheizung |
| 4WD | Allradantriebssystem, Zusatzbatterie |
| HTR-Klimaanlage | Klimatisierungssystem |
| SPERRE (Relais) | Elektrisches Türschlossrelais (Sperrfunktion) |
| HVAC1 | Klimatisierungssystem |
| LDOOR | Kabelbaumanschluss Fahrertür |
| KREUZFAHRT | Tempomat, Nebenantrieb (PTO) |
| ENTSPERREN (Relais) | Elektrisches Türverriegelungsrelais (Entriegelungsfunktion) |
| RR FOG LP | Nicht benutzt |
| BREMSE | Antiblockiersystem |
| TREIBER FREISCHALTEN | Elektrisches Türschlossrelais (Fahrertürentriegelungsfunktion) |
| IGNO | TCM |
| TBC IGN 0 | LKW-Karosserie-Controller |
| FAHRZEUG CHMSL | Hoch montierte Bremsleuchte für Fahrzeug und Anhänger |
| LT TRLR ST/TRN | Linker Blinker/Anhänger stoppen |
| LT TRN | Linke Blinker und Seitenmarkierungen |
| FAHRZEUGSTOPP | Fahrzeugbremsleuchten, Bremsmodul, elektronisches Drosselklappensteuermodul |
| RT TRLR ST/TRN | Blinker rechts/Anhänger stoppen |
| RT-TRN | Rechte Blinker und Seitenmarkierungen |
| KÖRPER | Kabelbaum-Anschluss |
| DDM | Fahrertürmodul |
| AUX-PWR 2 | Nicht benutzt |
| SCHLÖSSER | Elektrisches Türschlosssystem |
| ECC | Nicht benutzt |
| TBC 2C | LKW-Karosserie-Controller |
| BLITZ | Blinkmodul |
| CB LT TÜREN | Elektrischer Windows-Leistungsschalter links |
| TBC 2B | LKW-Karosserie-Controller |
| TBC 2A | LKW-Karosserie-Controller |
Block Instrumententafel Mitte
Belegung der Sicherungen im Sicherungsblock Mittelinstrumententafel (2003-2006)
| Name | Verwendung |
|---|---|
| SEO | Sonderausstattungsoption |
| ANHÄNGER | Anhängerbremsverkabelung |
| UPFIT | Uptiter (nicht verwendet) |
| SL-FAHRT | Verbindung des Ride Control-Kabelbaums |
| HDLR 2 | Kabelverbinder für Dachhimmel |
| KÖRPER | Karosserieverdrahtungsstecker |
| ENTSCHLAG | Relais Heckscheibenheizung |
| HDLNR 1 | Dachhimmel Kabelanschluss 1 |
| ERSATZRELAIS | Nicht benutzt |
| CB-SITZ | Leistungsschalter Fahrer- und Beifahrersitzmodul |
| CB RT TÜR | Rechter Power Windows-Leistungsschalter |
| SCHONEN | Nicht benutzt |
| DIE INFO | Anschluss des Infotainment-Kabelbaums |
