Sicherungslayout Cadillac Escalade 2001-2006
Die Sicherungen des Zigarettenanzünders / der Steckdose im Cadillac Escalade befinden sich im Sicherungskasten der Instrumententafel (2003-2006 – siehe Sicherungen „AUX PWR 2“ / „AUX PWR 2, M / GATE“) und im Sicherungskasten des Motorraums (2001) -2002 – siehe Sicherungen „AUX PWR“ und „CIGAR“; 2003-2006 – siehe Sicherungen „AUX PWR“ und „CIG LTR“).
Sicherungskasten im Fahrgastraum
Position des Sicherungskastens
Es befindet sich auf der Fahrerseite der Instrumententafel hinter der Abdeckung.

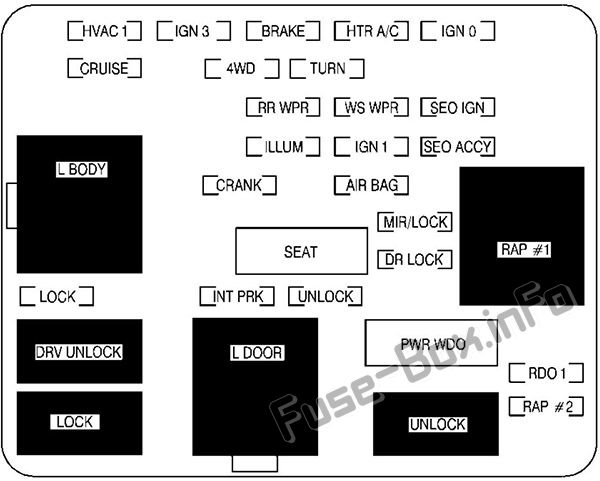

Sicherungskastendiagramm (2001-2002)
Zuordnung der Sicherungen und Relais in der Instrumententafel (2001-2002)
| Name | Beschreibung |
|---|---|
| L KÖRPER | Zurückbehaltenes Zubehör-Leistungsrelais |
| SPERREN | Elektrische Türschlösser |
| DRV ENTSPERREN | Power Türverriegelungsrelais |
| SPERREN | Power Türverriegelungsrelais |
| HLK 1 | Klimatisierungssystem |
| KREUZFAHRT | Tempomat, Kombiinstrument |
| IGN 3 | Zündung, elektrische Sitze |
| 4WD | Nicht benutzt |
| KURBEL | System starten |
| INT PRK | Innenleuchten |
| L TÜR | Power Türverriegelungsrelais |
| BREMSE | Antiblockiersystem |
| RR WISCHER | Heckscheibenwischer |
| ILLUM | Innenleuchten |
| SITZ | Leistungsschalter |
| WENDE | Außenleuchten, Blinker, Warnblinkanlage |
| FREISCHALTEN | Elektrische Türschlösser |
| HTR A / C. | Klimatisierungssystem |
| WS WPR | Scheibenwischer |
| IGN 1 | Zündung, Instrumententafel |
| AIRBAG | Airbag |
| MIR / LOCK | Elektrische Spiegel, elektrische Türschlösser |
| DR LOCK | Elektrische Türschlösser |
| PWR WDO | Leistungsschalter |
| FREISCHALTEN | Power Türverriegelungsrelais |
| IGN 0 | PRND321 Anzeige, Kilometerzähler, VCM / PCM |
| SEO IGN | Sonderausstattungsoption, Zündung |
| SEO ACCY | Sonderausstattungsoption Zubehör, Mobiltelefon |
| RAP # 1 | Zurückbehaltenes Zubehör-Leistungsrelais |
| RDO 1 | Audiosystem |
| RAP # 2 | Heckscheibenfenster, Schiebedach, Radio |
ad vertisements

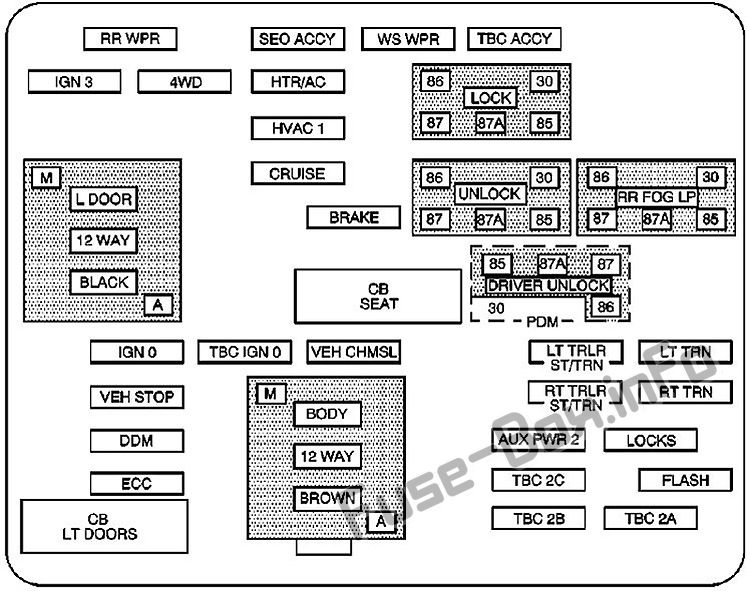

Sicherungskastendiagramm (2003-2006)
Zuordnung der Sicherungen und Relais in der Instrumententafel (2003-2006)
| Name | Beschreibung |
|---|---|
| RR Wischer | Heckscheibenwischerschalter |
| SEO ACCY | Zubehör für Sonderausstattungsoptionen |
| WS WPR | Scheibenwischer |
| TBC ACCY | Zubehör für LKW-Karosserie-Controller |
| IGN 3 | Zündung, Sitzheizung |
| 4WD | Allradantrieb |
| HTR A / C. | Klimatisierungssystem |
| SPERREN | Power Türverriegelungsrelais (Verriegelungsfunktion) |
| HLK 1 | Innenspiegel, Klimatisierungssystem |
| L TÜR (LT DR) | Verbindung zum Fahrertürkabelbaum |
| KREUZFAHRT | Tempomat |
| FREISCHALTEN | Power Türverriegelungsrelais (Entriegelungsfunktion) |
| RR FOG LP | 2003-2005: Nebelschlussleuchte (nur Export) 2006: Nicht verwendet |
| BREMSE | 2003-2005: Antiblockiersystem 2006: Bremsschalter |
| TREIBER ENTSPERREN | Power Door Lock Relay (Funktion zum Entriegeln der Fahrertür) |
| IGN 0 | 2003-2005: PCM, TCM 2006: Schaltverriegelung des Bremsgetriebes, Antriebsstrang-Steuermodul, Getriebe |
| TBC IGN 0 | Truck Body Controller |
| VEH CHMSL | Hoch montierte Bremsleuchte für Fahrzeug und Anhänger |
| LT TRLR ST / TRN | Linker Blinker / Stoppanhänger |
| LT TRN | Linkskurven und Seitenmarkierungen |
| VEH STOP | Fahrzeugbremsleuchten, Bremsmodul, elektronisches Drosselklappensteuermodul |
| RT TRLR ST / TRN | Blinker rechts / Anhänger anhalten |
| RT TRN | Rechtskurvensignale und Seitenmarkierungen |
| KÖRPER | Kabelbaumstecker |
| DDM | Fahrertürmodul |
| AUX PWR 2 (AUX PWR 2, M / GATE) |
2003-2005: Steckdosen für den hinteren Laderaum 2006: Instrumententafel-Steckdosen, Steckdosen für den hinteren Laderaum |
| SCHLÖSSER (LCKS) | 2003-2005: Power Door Lock System 2006: Vorschub der hinteren Türen und der Heckklappe |
| ECC (ECC TPM) | 2003-2005: Elektronische Klimaanlage hinten, Heckklappe 2006: Heckklappe, Reifendruckkontrollsystem |
| TBC 2C | Truck Body Controller |
| FLASH (HAZRD) | Blinkermodul |
| CB LT TÜREN | 2003-2005: Leistungsschalter für Fensterheber links 2006: Leistungsschalter für Fensterheber links und Fahrertürmodul hinten |
| TBC 2B | Truck Body Controller |
| TBC 2A | Truck Body Controller |
Sicherungsblock der mittleren Instrumententafel
ad vertisements
Dieses Gerät befindet sich unter der Instrumententafel links von der Lenksäule
2001-2002

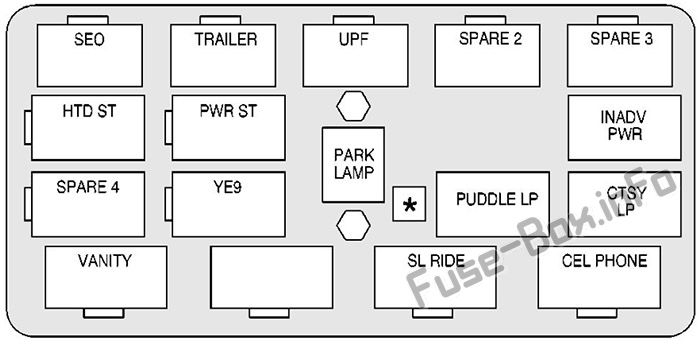

Zentraler Instrumententafelblock (2001-2002)
| Relaisname | Beschreibung |
|---|---|
| SEO | Sonderausstattungsoption |
| HTD ST | Beheizte Sitze |
| ERSATZ 4 | Nicht benutzt |
| NICHTIGKEIT | Dachhimmelverkabelung |
| ANHÄNGER | Verkabelung der Anhängerbremse |
| PWR ST | Power Sitze |
| JA9 | Nicht benutzt |
| UPF | Upfitter |
| PARKLAMPE | Parkleuchten |
| * (FRT PRK EXPT) | Nicht benutzt |
| ERSATZ 2 | Nicht benutzt |
| PUDDLE LP | Pfützenlampen |
| SL FAHRT | Nicht benutzt |
| ERSATZ 3 | Nicht benutzt |
| INADV PWR | Innenleuchten Feed |
| CTSY LP | Courtesy Lampen |
| TELEFON | Verkabelung von Mobiltelefonen |
2003-2006
Zentraler Instrumententafelblock (2003-2006)
| Name | Beschreibung |
|---|---|
| SEO | 2003-2005: Sonderausstattungsoption 2006: Sonderausstattungsoption / Kabelbaumstecker für Geländelampen |
| ANHÄNGER | Verkabelung der Anhängerbremse |
| UPFIT | Upfitter (nicht verwendet) |
| SL FAHRT | Verbindung des Fahrsteuerungskabelbaums |
| HDLR 2 | Headliner-Kabelanschluss 2 |
| KÖRPER | Karosserie-Kabelanschluss |
| DEFOG | Hinteres Defogger-Relais |
| HDLNR 1 | Headliner-Kabelanschluss 1 |
| ERSATZRELAIS | Nicht benutzt |
| CB SEAT | Leistungsschalter für Fahrer- und Beifahrersitzmodul |
| CB RT TÜR | 2003-2005: Leistungsschalter für das rechte Fenster 2006: Fenster für das rechte Fenster hinten, Beifahrertürmodul |
| SCHONEN | Nicht benutzt |
| DIE INFO | 2003-2005: Infotainment-Kabelbaumverbindung 2006: Nicht verwendet |
Sicherungskasten im Motorraum

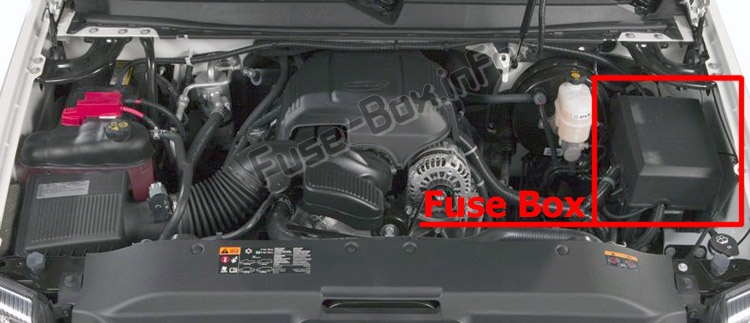

Position des Sicherungskastens
ad vertisements

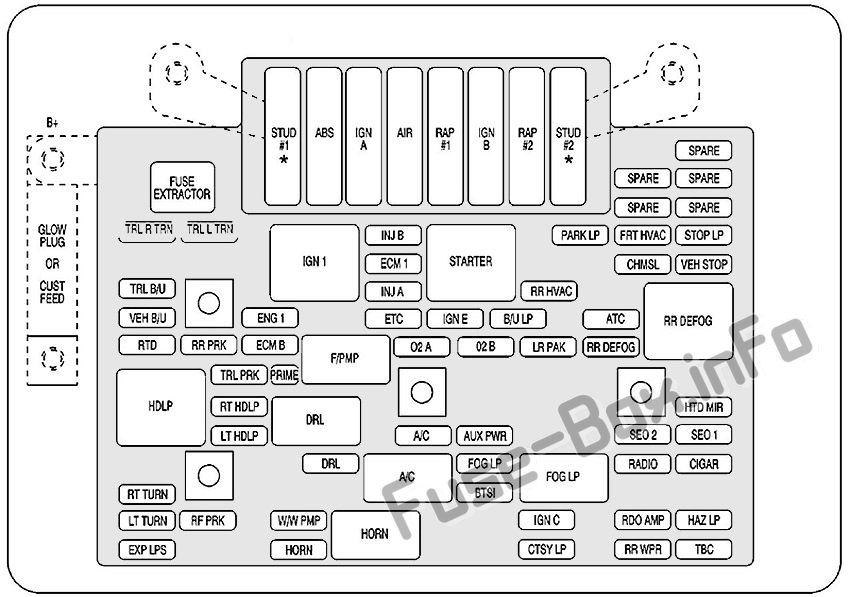

Sicherungskastendiagramm (2001-2002)
Zuordnung der Sicherungen und Relais im Motorraum (2001-2002)
| Name | Beschreibung |
|---|---|
| STUD # 1 | Zubehör Strom- / Anhängerverkabelung Feed / Load Leveling |
| Abs | Antiblockiersystem |
| IGN A. | Zündschloss |
| LUFT | Luftsystem |
| RAP # 1 | Beibehaltene Zubehörstromversorgung, elektrische Spiegel, elektrische Türschlösser, elektrische Sitze |
| IGN B. | Zündschloss |
| RAP # 2 | Zurückbehaltenes Zubehör Strom- / Heckstromfenster, Schiebedach, Radio |
| STUD # 2 | Zubehör Power / Trailer Verkabelung Bremsvorschub |
| TRL R TRN | Verkabelung des rechten Blinkeranhängers |
| TRL L TRN | Verkabelung des linken Blinkeranhängers |
| IGN 1 | Zündung, Kraftstoffsteuerung |
| INJ-B | Zündung, Kraftstoffsteuerung (Relais) |
| ANLASSER | Anlasserrelais) |
| PARK LP | Parkleuchte |
| FRT HVAC | Klimatisierungssystem |
| STOP LP | Außenleuchten, Bremsleuchten |
| ECM 1 | VCM / PCM |
| CHMSL | Mittlere hoch montierte Bremsleuchte |
| VEH STOP | Bremslichter, Tempomat |
| TRL B / U. | Rückfahrscheinwerfer Anhänger Verkabelung |
| INJ-A | Kraftstoffsteuerung, Zündung |
| RR HVAC | HLK hinten |
| VEH B / U. | Fahrzeug-Rückfahrleuchten |
| ENG 1 | Motorsteuerung, Kanisterspülung, Kraftstoffsystem |
| USW | Elektronische Drosselklappensteuerung |
| IGN E. | A / C-Kompressorrelais, Heckscheiben-Defogger, Tagfahrleuchten, AIR-System |
| B / U LP | Rückfahrscheinwerfer, Schaltschloss-Steuerungssystem für Automatikgetriebe |
| ATC | Automatisches Verteilergetriebe |
| RR DEFOG | Heckscheiben-Defogger, beheizte Spiegel (Relais) |
| FTE | Autoride (Echtzeitdämpfung) |
| RR PRK | Parkleuchten rechts hinten |
| ECM B. | VCM / PCM |
| F / PMP | Kraftstoffpumpenrelais) |
| O2 A. | Sauerstoffsensoren |
| O2 B. | Sauerstoffsensoren |
| LR PRK | Parkleuchten hinten links |
| RR DEFOG | Heckscheiben-Defogger, beheizte Spiegel |
| HDLP | Scheinwerfer (Relais) |
| TRL PRK | Parkleuchten Anhänger Verkabelung |
| PRIME | Nicht benutzt |
| RT HDLP | Rechte Scheinwerfer |
| DRL | Tagfahrleuchten (Relais) |
| HTD MIR | Beheizte Spiegel |
| LT HDLP | Linke Scheinwerfer |
| A / C. | Klimaanlage |
| AUX PWR | Zigarettenanzünder, zusätzliche Steckdosen |
| SEO 2 | Sonderausstattung Option Power, Power Sitze |
| SEO 1 | Sonderausstattung Option Leistung |
| DRL | Tagfahrleuchten |
| A / C. | A / C (Relais) |
| FOG LP | Nebelscheinwerfer |
| FOG LP | Nebelscheinwerfer (Relais) |
| RADIO | Audiosystem, Kombiinstrument, Klimatisierungssystem |
| ZIGARRE | Zigarettenanzünder, zusätzliche Steckdosen |
| RT TURN | Rechtskurvensignale |
| BTSI | Schaltgetriebesperrsystem für Automatikgetriebe |
| LT TURN | Blinker links |
| FR PRK | Frontleuchten, Seitenmarkierungsleuchten |
| W / W PMP | Scheibenwaschpumpe |
| HORN | Horn (Relais) |
| IGN C. | Zündschalter, Kraftstoffpumpe, PRND321-Anzeige, Kurbel |
| RDO AMP | Funkverstärker |
| HAZ LP | Außenleuchten, Warnblinkanlage |
| EXP LPS | Nicht benutzt |
| HORN | Horn |
| CTSY LP | Innenleuchten |
| RR WPR | Heckwischer |
| TBC | Karosserie-Steuermodul, Fernschlüsselloser Zugang, Scheinwerfer |
ad vertisements

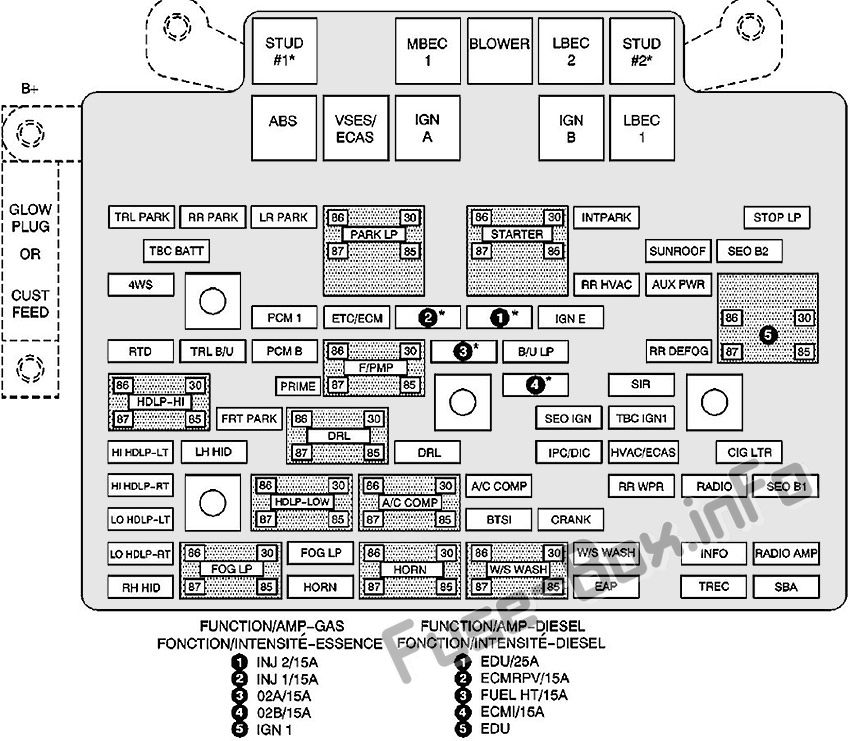

Sicherungskastendiagramm (2003-2006)
2003-2004
2005

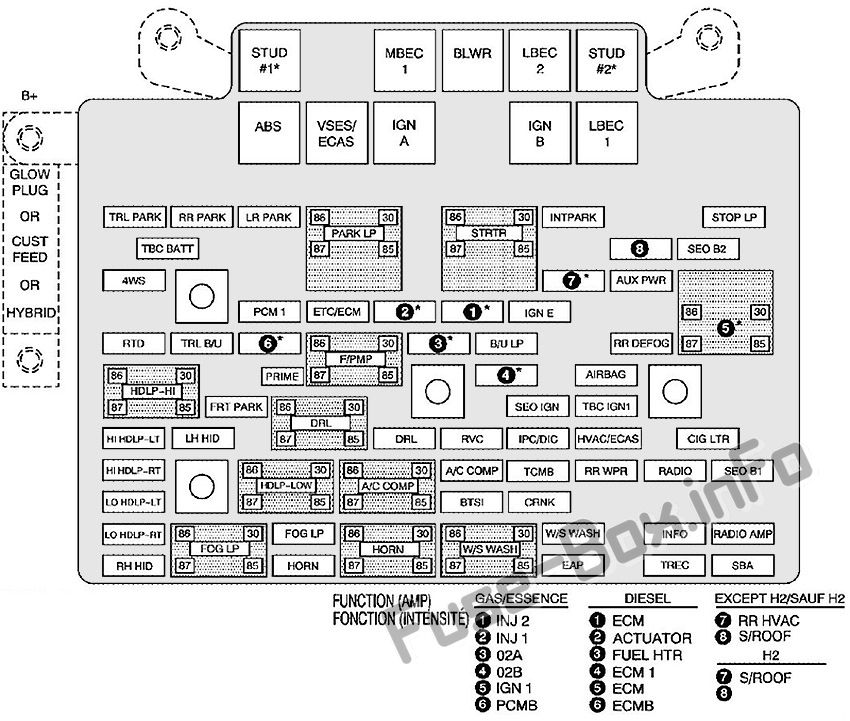

2006
ad vertisements
Zuordnung der Sicherungen und Relais im Motorraum (2003-2006)
| Name | Beschreibung |
|---|---|
| GLÜHKERZE | Nicht benutzt |
| CUST FEED | Zubehörleistung |
| HYBRID | 2005: Hybrid 2006: Nicht verwendet |
| STUD # 1 | 2003-2005: Auxiliary Power 2006: Zubehörstrom- / Anhängerverkabelung |
| MBEC (MBEC 1) | Elektrische Zentrale mit mittlerem Bus, vordere Sitze, rechte Türen |
| GEBLÄSE | Lüfter für Klimatisierung vorne |
| LBEC (LBEC 2) | Elektrisches Zentrum mit linkem Bus, Türmodule, Türschlösser, zusätzliche Steckdose – hinterer Laderaum und Instrumententafel |
| STUD 2 | Zubehör Power / Trailer Verkabelung Bremsvorschub |
| Abs | Antiblockiersystem |
| VSES / ECAS | 2003-2005: Fahrzeugstabilität 2006: ALC-Kompressor (Automatic Level Control) |
| IGN A. | Zündleistung |
| IGN B. | Zündleistung |
| LBEC 1 | Elektrisches Zentrum mit linkem Bus, linke Türen, Karosseriesteuerung, Blinkermodul |
| TRL PARK | Parkleuchten Anhänger Verkabelung |
| RR PARK | Rechte hintere Park- und Seitenmarkierungsleuchten |
| LR PARK | Links hinten Park- und Seitenmarkierungsleuchten |
| PARK LP | Parkleuchten Relais |
| STARTER (STRTR) | Anlasserrelais |
| INTPARK | 2003-2005: Innenleuchten 2006: Dachmarkierungsleuchten |
| STOP LP | Bremsleuchten |
| TBC BATT | Truck Body Controller Batteriezufuhr |
| SONNENDACH (S / DACH) | Schiebedach |
| SEO B2 | Offroad-Lampen |
| 4WS | 2003-2005: Entlüftungsmagnetbehälter / Quadrasteer-Modul Leistung 2006: Nicht verwendet |
| RR HVAC | Klimatisierung hinten |
| AUX PWR | Hilfssteckdose – Konsole |
| IGN 1 | Zündrelais |
| IGN 1 | PCM-Zündung |
| PCM 1 | Antriebsstrangsteuermodul |
| ETC / ECM | Elektronische Drosselklappensteuerung, elektronische Bremssteuerung |
| INJ 1 | Zündspule, Einspritzdüsen – Bank 1 |
| INJ 2 | Zündspule, Einspritzdüsen – Bank 2 |
| IGN E. | 2003-2004: Kombiinstrument, Klimaanlagenrelais, Blinker- / Warnblinkschalter, Anlasserrelais
2005-2006: Kombiinstrument, Klimaanlagenrelais, Blinker- / Warnblinkschalter, Anlasserrelais, elektronischer Bremsregler TC2-Modusschalter |
| FTE | 2003-2004: Fahrsteuerung 2005: Batterievorschub der elektronischen Bremssteuerung 2006: Elektronische Federungssteuerung, Auspuff mit automatischer Niveauregulierung (ALC) |
| TRL B / U. | Rückfahrscheinwerfer Anhänger Verkabelung |
| PCM B. | Antriebsstrang-Steuermodul, Kraftstoffpumpe |
| F / PMP | Kraftstoffpumpenrelais) |
| O2A O2B |
Sauerstoffsensoren |
| B / U LP | Rückfahrscheinwerfer, Schaltgetriebesystem für Automatikgetriebe |
| RR DEFOG | Heckscheiben-Defogger |
| HDLP-HI | Fernlichtrelais für Scheinwerfer |
| PRIME | Nicht benutzt |
| SIR (AIRBAG) | Zusätzliches aufblasbares Rückhaltesystem |
| FRT PARK | Frontleuchten, Seitenmarkierungsleuchten |
| DRL | Tagfahrleuchten (Relais) |
| SEO IGN | Hinteres Defog-Relais |
| TBC IGN1 | Truck Body Controller Zündung |
| HI HDLP-LT | Fernlicht Scheinwerfer-Links |
| LH HID | 2003-2004: Linke Hochdruckentladungslampen 2005-2006: Nicht verwendet |
| DRL | Tagfahrleuchten |
| RVC | Geregelte Spannungsregelung |
| IPC / DIC | Kombiinstrument / Fahrerinformationszentrum |
| HVAC / ECAS | Klimaregelung / elektronisch gesteuerte Luftfederung |
| CIG LTR | Zigarettenanzünder |
| HI HDLP-RT | Fernlicht-Scheinwerfer rechts |
| HDLP-LOW | Scheinwerfer-Abblendlichtrelais |
| A / C COMP | Klimakompressor |
| A / C COMP | Klimakompressorrelais |
| RR WPR | Heckwischer / Unterlegscheibe |
| RADIO | Audiosystem |
| SEO B1 | Elektrisches Zentrum mit mittlerem Bus, HomeLink, beheizte Rücksitze |
| LO HDLP-LT | Scheinwerfer Abblendlicht links |
| BTSI | Schaltverriegelungssystem für Bremsgetriebe |
| KURBEL | System starten |
| LO HDLP-RT | Abblendlicht rechts |
| FOG LP | 2003-2004: Nebelscheinwerferrelais 2005-2006: Nicht verwendet |
| FOG LP | 2003-2004: Nebelscheinwerfer 2005-2006: Nicht verwendet |
| HORN | Hupenrelais |
| W / S WASH | Relais für Scheibenwaschanlage und Heckscheibenwaschpumpe |
| W / S WASH | Scheibenwasch- und Heckscheibenwaschpumpe |
| DIE INFO | 2003-2004: OnStar / Unterhaltung auf dem Rücksitz 2005-2006: OnStar |
| RADIO AMP | Funkverstärker |
| RH HID | 2003-2004: Entladungslampe für hohe Intensität der rechten Hand 2005-2006: Nicht verwendet |
| HORN | Hornsicherung |
| EAP | 2003-2004: Elektrisch verstellbare Pedale 2005-2006: Nicht verwendet |
| TREC | Allradantriebsmodul |
| SBA | 2003-2004: Zusätzlicher Bremsassistent 2005-2006: Nicht verwendet |
Hilfssicherungsblock (elektrischer Lüfter)
(falls vorhanden)
(falls vorhanden)
Es befindet sich im Motorraum in der Nähe des Sicherungskastens.

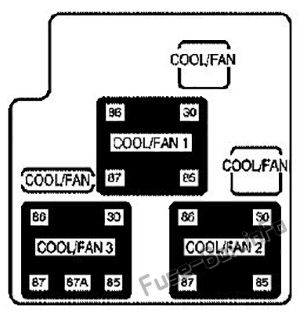

Hilfsblock
| Sicherungen | Beschreibung |
|---|---|
| COOLER FAN | Lüfter |
| COOLER FAN | Sicherung des Kühlgebläserelais |
| COOLER FAN | Lüftersicherung |
| Relais | |
| COOL / FAN 1 | Lüfterrelais 1 |
| COOL / FAN 3 | Lüfterrelais 3 |
| COOL / FAN 2 | Lüfterrelais 2 |
