In diesem Artikel betrachten wir den Cadillac Escalade der vierten Generation (GMT K2XL), der von 2015 bis heute hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Cadillac Escalade 2015, 2016, 2017, 2018, 2019 und 2020 , Informationen zur Position der Sicherungsklappen im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Cadillac Escalade 2015-2020 ..
Sicherungen für Zigarettenanzünder / Steckdose im Cadillac Escalade sind die Sicherungen №4, 6 und 50 im Sicherungskasten der linken Instrumententafel, die Sicherungen №3 und 50 im Sicherungskasten der rechten Instrumententafel und die Sicherung №14 (Steckdose für hinteres Zubehör) im Sicherungskasten des hinteren Fachs.
Passagierabteil

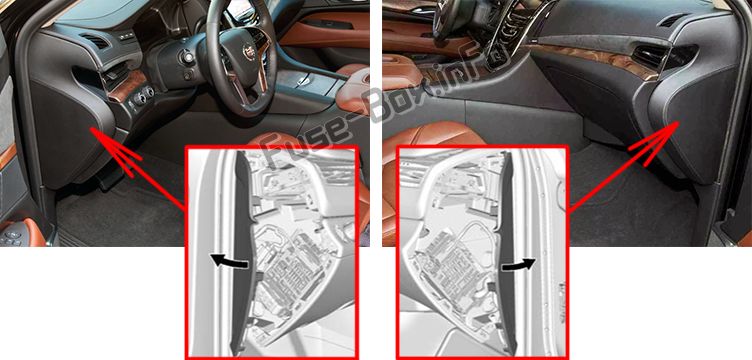

Position des Sicherungskastens
Es gibt zwei Sicherungskästen, die sich auf beiden Seiten des Armaturenbretts hinter Abdeckungen befinden.
Sicherungskastendiagramm (linke Seite)
Zuordnung der Sicherungen und Relais in der Instrumententafel (links) (2015-2020)
| № | Beschreibung |
|---|---|
| 1 | Nicht benutzt |
| 2 | Nicht benutzt |
| 3 | Nicht benutzt |
| 4 | Zubehörsteckdose 1 |
| 5 | 2015-2016 : Beibehaltene Zubehörleistung / Zubehör 2017-2020: Beibehaltene Zubehörleistung |
| 6 | Zusätzliche Steckdose aus Batteriestrom |
| 7 | Universeller Garagentoröffner / Innenrückspiegel |
| 8 | SEO (Sonderausstattungsoption) Behaltene Zubehörleistung |
| 9 | Nicht benutzt |
| 10 | Körpersteuerungsmodul 3 |
| 11 | Körpersteuerungsmodul 5 |
| 12 | Lenkrad steuert die Hintergrundbeleuchtung |
| 13 | Nicht benutzt |
| 14 | Nicht benutzt |
| 15 | Nicht benutzt |
| 16 | Diskreter Logik-Zündsensor |
| 17 | 2016-2017: Videoverarbeitungsmodul 2019-2020: Videoverarbeitungsmodul / Virtual Key-Modul |
| 18 | Spiegelfenstermodul |
| 19 | Körpersteuerungsmodul 1 |
| 20 | Frontpolster (falls vorhanden) |
| 21 | Nicht benutzt |
| 22 | Nicht benutzt |
| 23 | Nicht benutzt |
| 24 | 2015-2016: Heizung, Lüftung und Klimaanlage Zündung / Heizung, Lüftung und Klimaanlage Zusatz
2017-2018: HVAC / Zündung 2019-2020: HVAC Zündung / AUX HVAC Zündung |
| 25 | Kombiinstrument Zündung / Sensor Diagnosemodul Zündung |
| 26 | Tilt Column / SEO 1 (Sonderausstattungsoption), Tilt Column Lock / SEO (Sonderausstattungsoption) |
| 27 | Datenverbindungsstecker / Fahrersitzmodul |
| 28 | Passiver Eingang / Passiver Start / Heizung, Lüftungs- und Klimaanlagenbatterie |
| 29 | Abschreckung gegen Inhaltsdiebstahl |
| 30 | Nicht benutzt |
| 31 | Nicht benutzt |
| 32 | Nicht benutzt |
| 33 | 2015-2018: SEO (Sonderausstattungsoption) / Automatische Niveauregulierung 2019-2020: SEO (Sonderausstattungsoption) / Links beheizter Sitz |
| 34 | Park Enable Elektrisches verstellbares Pedal (falls vorhanden) |
| 35 | Nicht benutzt |
| 36 | Verschiedene Lauf- / Kurbellasten |
| 37 | Beheiztes Lenkrad |
| 38 | Lenksäulenschloss 2 (falls vorhanden) |
| 39 | Kombiinstrument Batterie |
| 40 | Nicht benutzt |
| 41 | Nicht benutzt |
| 42 | Euro Trailer (falls vorhanden) |
| 43 | Linke Türen |
| 44 | Fahrersitz |
| 45 | Nicht benutzt |
| 46 | Rechter beheizter / gekühlter Sitz |
| 47 | Linker beheizter / gekühlter Sitz |
| 48 | Nicht benutzt |
| 49 | Nicht benutzt |
| 50 | Zubehörsteckdose 2 |
| 51 | Nicht benutzt |
| 52 | Zurückbehaltene Zubehörstromversorgung / Zubehörrelais |
| 53 | Lauf- / Kurbelrelais |
| 54 | Nicht benutzt |
| 55 | Nicht benutzt |
| 56 | Nicht benutzt |
ad vertisements
Sicherungskastendiagramm (rechts)
Zuordnung der Sicherungen und Relais in der Instrumententafel (rechts) (2015-2020)
| № | Beschreibung |
|---|---|
| 1 | Nicht benutzt |
| 2 | Nicht benutzt |
| 3 | Nicht benutzt |
| 4 | Zubehörsteckdose 4 |
| 5 | Nicht benutzt |
| 6 | Nicht benutzt |
| 7 | Nicht benutzt |
| 8 | Handschuhfach |
| 9 | Nicht benutzt |
| 10 | Nicht benutzt |
| 11 | Nicht benutzt |
| 12 | Lenkradsteuerung |
| 13 | Körpersteuerungsmodul 8 |
| 14 | Nicht benutzt |
| 15 | Nicht benutzt |
| 16 | Nicht benutzt |
| 17 | Nicht benutzt |
| 18 | Nicht benutzt |
| 19 | Körpersteuerungsmodul 4 |
| 20 | Unterhaltung auf dem Rücksitz |
| 21 | Schiebedach |
| 22 | Nicht benutzt |
| 23 | Nicht benutzt |
| 24 | Nicht benutzt |
| 25 | Nicht benutzt |
| 26 | Infotainment / Airbag |
| 27 | Ersatz- / HF-Fensterschalter / Regensensor |
| 28 | Hinderniserkennung / USB |
| 29 | Radio |
| 30 | Nicht benutzt |
| 31 | Nicht benutzt |
| 32 | Nicht benutzt |
| 33 | Nicht benutzt |
| 34 | Nicht benutzt |
| 35 | Nicht benutzt |
| 36 | SEO (Sonderausstattungsoption) B2 |
| 37 | SEO (Sonderausstattungsoption) |
| 38 | Körpersteuerungsmodul 2 |
| 39 | A / C Wechselrichter |
| 40 | Nicht benutzt |
| 41 | Nicht benutzt |
| 42 | Nicht benutzt |
| 43 | Nicht benutzt |
| 44 | Fenstermotor für die rechte Tür |
| 45 | Frontgebläse |
| 46 | Körpersteuerungsmodul 6 |
| 47 | Körpersteuerungsmodul 7 |
| 48 | Verstärker |
| 49 | Rechter Vordersitz |
| 50 | Zubehörsteckdose 3 |
| 51 | Nicht benutzt |
| 52 | Zurückbehaltene Zubehörstromversorgung / Zubehörrelais |
| 53 | Nicht benutzt |
| 54 | Nicht benutzt |
| 55 | Nicht benutzt |
| 56 | Nicht benutzt |
ad vertisements
Motorraum
Position des Sicherungskastens

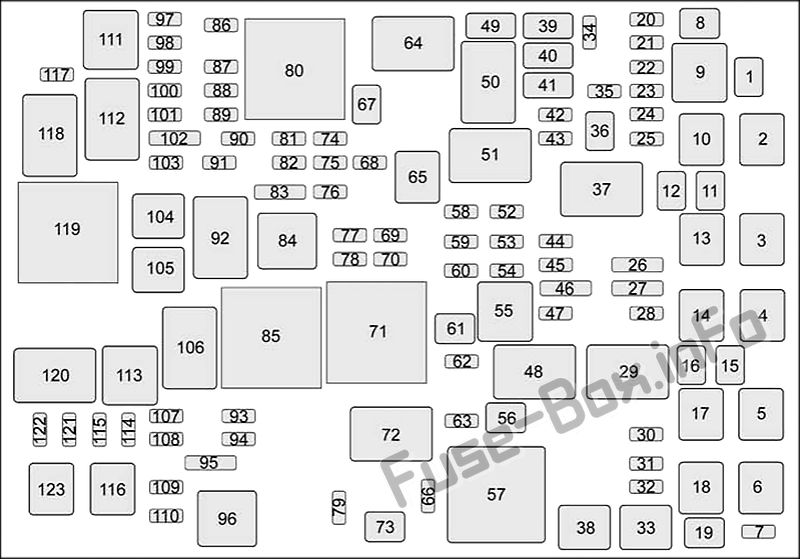

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im Motorraum (2015-2020)
| № | Beschreibung |
|---|---|
| 1 | Elektrische Trittbretter |
| 2 | Antiblockiersystempumpe |
| 3 | Innenraum BEC LT1 |
| 4 | Motorisierter Sicherheitsgurt für Passagiere |
| 5 | Suspension Leveling Compressor |
| 6 | Elektronische Steuerung des 4WD-Verteilergetriebes |
| 10 | Elektrische Feststellbremse |
| 13 | Innenraum BEC LT2 |
| 14 | Hinten BEC 1 |
| 17 | Fahrer motorisierter Sicherheitsgurt |
| 21 | 2015-2017: ALC-Abgasmagnet 2019-2020: Automatische Leuchtweitenregulierung / Abgasmagnet |
| 22 | 2019: Kraftstoffpumpe |
| 23 | Integriertes Chassis-Steuermodul |
| 24 | Echtzeit-Dämpfung |
| 25 | Leistungsmodul der Kraftstoffpumpe |
| 26 | 2015-2017: Ersatz- / batterieregulierte Spannungsregelung 2019-2020: Aktive Hydraulikunterstützung / batterieregulierte Spannungsregelung |
| 28 | Upfitter 2 |
| 29 | Upfitter 2 Relais |
| 30 | Wischer |
| 31 | Trailer-Schnittstellenmodul |
| 34 | Rückfahrscheinwerfer |
| 35 | Antiblockiersystem |
| 36 | Anhängerbremsen |
| 37 | Upfitter 3 Relais |
| 39 | Anhänger anhalten / rechts abbiegen |
| 40 | Anhänger anhalten / links abbiegen |
| 41 | Trailer Park Lampen |
| 42 | Rechte Parkleuchten |
| 43 | Linke Parkleuchten |
| 44 | Upfitter 3 |
| 45 | Automatischer Niveauregulierungslauf / Kurbel |
| 47 | Upfitter 4 |
| 48 | Upfitter 4 Relais |
| 49 | Rückfahrscheinwerfer |
| 51 | Parkleuchtenrelais |
| 60 | Klimaanlagensteuerung |
| 63 | Upfitter 1 |
| 67 | Anhänger Batterie |
| 68 | 2019-2020: Sekundärkraftstoffpumpe |
| 69 | RC Upfitter 3 und 4 |
| 70 | VBAT Upfitter 3 und 4 |
| 72 | Upfitter 1 Relais |
| 74 | Zündung des Motorsteuergeräts |
| 75 | Sonstiges Zündersatz |
| 76 | Getriebezündung |
| 77 | RC Upfitter 1 und 2 |
| 78 | VBAT Upfitter 1 und 2 |
| 83 | Ersatz / Ersatz |
| 84 | Lauf- / Kurbelrelais |
| 87 | 2015-2017: Motor 2019-2020: MAF / IAT / Luftfeuchtigkeit / TIAP-Sensor |
| 88 | Injektor A – ungerade |
| 89 | Injektor B – gerade |
| 90 | Sauerstoffsensor B. |
| 91 | Drosselklappensteuerung |
| 92 | Motorsteuergerät Relais |
| 93 | Horn |
| 94 | Nebelscheinwerfer |
| 95 | Fernlicht |
| 100 | Sauerstoffsensor A. |
| 101 | Motorsteuerungsmodul |
| 102 | Motorsteuergerät / Getriebesteuergerät |
| 103 | Zusätzliche Innenheizung |
| 104 | Anlasser |
| 107 | Aero Shutter |
| 109 | Polizei Upfitter |
| 112 | Anlasserrelais |
| 114 | Scheibenwaschanlage vorne |
| 115 | Heckscheibenwaschanlage |
| 116 | Lüfter links |
| 117 | 2015-2016: Nicht verwendet 2017-2020: Kraftstoffpumpe entlüften |
| 120 | 2015-2016: Nicht verwendet 2017-2020: Kraftstoffpumpe entlüften |
| 121 | Rechter versteckter Scheinwerfer |
| 122 | Linker versteckter Scheinwerfer |
| 123 | Lüfter richtig |
Sicherungskasten im hinteren Fach

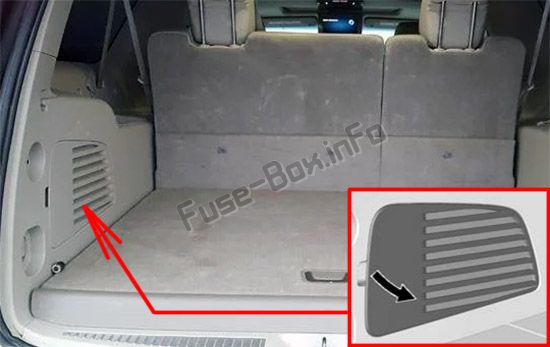

Position des Sicherungskastens
Es befindet sich auf der linken Seite des Gepäckraums hinter der Abdeckung.
ad vertisements
Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im hinteren Fach (2015-2020)
| № | Beschreibung |
|---|---|
| ISO Mini Relais | |
| 1 | Heckscheibenheizung |
| Mikrosicherungen | |
| 2 | Beheizter Sitz in der zweiten Reihe links |
| 3 | Beheizter Sitz in der zweiten Reihe rechts |
| 4 | Beheizte Spiegel |
| 5 | Heckklappe |
| 6 | Glasbruch |
| 7 | Heckklappenglas |
| 8 | Heckklappenmodul-Logik |
| 9 | Heckscheibenwischer |
| 10 | Gebläse für Heckheizung, Lüftung und Klimaanlage |
| 11 | Sitz in der zweiten Reihe |
| 19 | Nebelschlussleuchte (falls vorhanden) |
| Sicherungen vom Typ M. | |
| 12 | Heckklappenmodul |
| 13 | Sitz in der dritten Reihe |
| 14 | Steckdose für hinteres Zubehör |
| 15 | Heckscheibenheizung |
| Ultra Micro Rylays | |
| 16 | Heckklappe |
| Mikrorelais | |
| 17 | Heckklappenglas |
| 18 | Nebelschlussleuchte (falls vorhanden) |
| 19 | Beheizte Spiegel |
