Sicherungslayout Cadillac SRX 2004-2009
Die Sicherungen des Zigarettenanzünders / der Steckdose im Cadillac SRX befinden sich im Sicherungskasten des Motorraums (und im Sicherungskasten auf der Fahrerseite hinten (seit 2007)). 2004-2006 – siehe Sicherungen „OUTLET“ (Steckdose für Zubehör der Mittelkonsole) und „I / P OUTLET“ (Steckdose für Zubehör für Instrumententafel). 2007-2009 – siehe Sicherungen „CIG“ (Steckdose für Instrumententafelzubehör), „AUX OUTLET“ (Steckdose für Mittelkonsolenzubehör) und im hinteren Untersitz-Sicherungskasten (Fahrerseite) – siehe Sicherung „APO“ oder „AUX PWR“ OUTLET ”(hintere Hilfssteckdose).
Position des Sicherungskastens

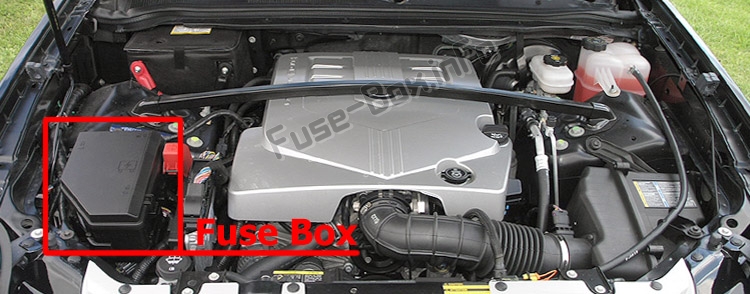

Motorraum
Passagierabteil

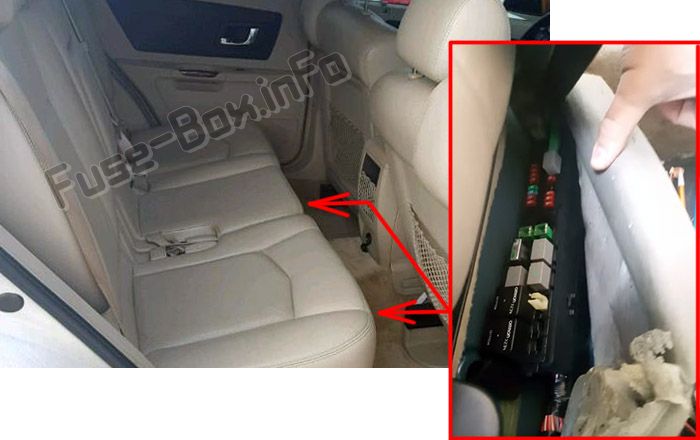

Unter den Rücksitzen befinden sich zwei Sicherungskästen.
Sicherungskastendiagramme
ad vertisements
2004, 2005, 2006
Motorraum

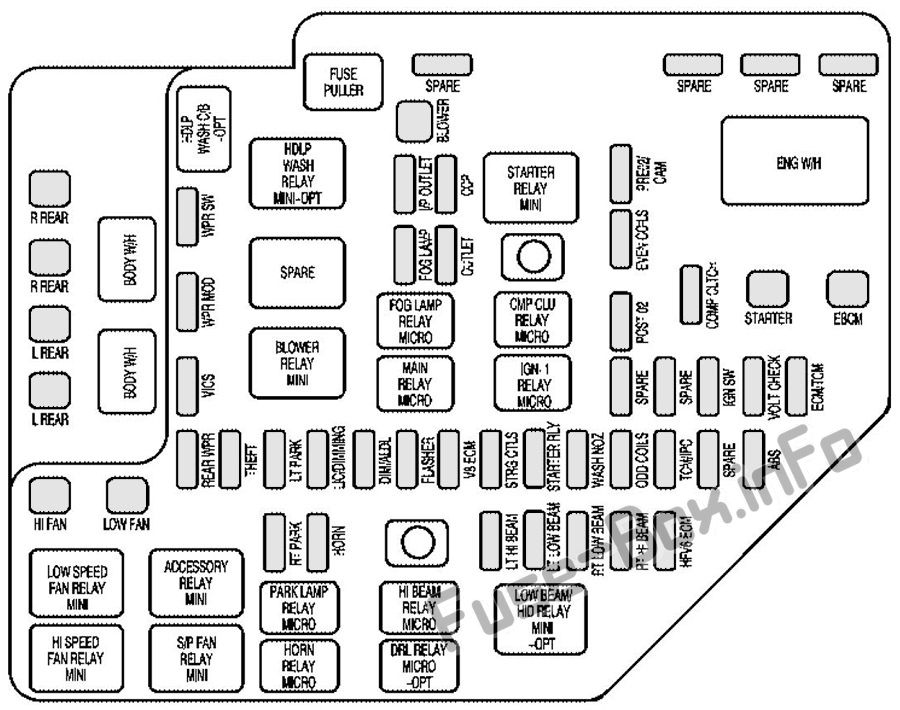

Zuordnung der Sicherungen und Relais im Motorraum (2004-2006)
| Name | Beschreibung |
|---|---|
| Sicherungen | |
| RT PARK | Beifahrerseitige Rückleuchtenbaugruppe, vordere Seitenmarkierung und vordere Standleuchtenbaugruppe |
| HORN | Doppelhornbaugruppe |
| LT HI BEAM | Fernlichtscheinwerfer auf der Fahrerseite |
| LT LOW BEAM | Abblendlicht auf der Fahrerseite |
| RT LOW BEAM | Abblendlicht auf der Beifahrerseite |
| RT HI BEAM | Fernlichtscheinwerfer auf der Beifahrerseite |
| HFV6 ECM | High Feature V6 ECM (Elektronisches Steuermodul) |
| HINTEN WPR | Heckwischermotor |
| DIEBSTAHL | ECM, TCM (Getriebesteuerungsmodul), PASS-Key® III + Modul |
| LT PARK | Fahrerseiten-Rückleuchtenbaugruppe, vordere Seitenmarkierung und vordere Standleuchtenbaugruppe |
| LIC / DIMMING | Kennzeichenbaugruppe hinten, DIM (Dash Integration Module) |
| DIM / ALDL | DIM, ALDL (Fließbanddatenverbindung) |
| FLASHER | Blinker- / Warnblinkmodul |
| V8 ECM | V8 ECM, Kanisterspülung |
| STRG CTLS | Lenkradbedienfeld, Scheinwerferschalter |
| STARTER RLY | Jumper zum Starterrelais |
| WASCHNASSE | Beheizte Waschdüsen auf der Fahrer- und Beifahrerseite |
| ODD COILS | Ungerade Zündspulen, Einspritzdüsen, ungerade Einspritzspulen |
| TCM / IPC | TCM, ECM und IPC (Instrument Panel Panel) |
| SCHONEN | Nicht benutzt |
| Abs | Antiblockiersystem |
| VICS | Fahrzeuginformations- und Kommunikationssystem |
| IGN SW | Zündschalter (Stromversorgung für IGN-3 und KURBEL) |
| VOLT CHECK | DIM |
| ECM / TCM | ECM-, TCM-, IPC-, PASS-Key® III + -Modul |
| WPR MOD | Scheibenwischermodul-Baugruppe |
| POSTO2 | Post-O2-Sensoren |
| COMP-KUPPLUNG | Kompressorkupplung |
| WPR SW | Scheibenwischer- / Waschanlagenschalter |
| NEBELSCHEINWERFER | Nebelscheinwerfer |
| AUSLAUF | Steckdose für Zubehör der Mittelkonsole |
| AUCH SPULEN | Sogar Injektionsspulen |
| I / P OUTLET | Steckdose für Instrumententafelzubehör |
| KPCh | Klimakontrolle |
| PREO2 / CAM | Sauerstoffsensoren auf der Fahrer- und Beifahrerseite, CAM Phaser |
| J-Case-Sicherungen | |
| R HINTEN | RRPDB (Beifahrerseitiger Stromverteilerkasten hinten) |
| R HINTEN | RRPDB (Beifahrerseitiger Stromverteilerkasten hinten) |
| L HINTEN | LRPDB (Fahrerseitiger hinterer Stromverteilerkasten) |
| L HINTEN | LRPDB (Fahrerseitiger hinterer Stromverteilerkasten) |
| HALLO FAN | Motor mit hohem Lüfter |
| NIEDRIGER LÜFTER | Motor mit niedrigem Lüfter |
| GEBLÄSE | PWM-Lüftermotor |
| ANLASSER | Anlassermagnet |
| EBCM | Elektronisches Bremssteuermodul |
| Leistungsschalter | |
| HDLP WASH C / B-OPT | Scheinwerferwaschmotor (optional) |
| Kabelbäume | |
| KÖRPER W / H. | Kabelbaumanschluss |
| I / PW / H. | Kabelbaumanschluss |
| ENG W / H. | Motorkabelbaumanschluss |
| VORWÄRTSLAMPE | Kabelbaumanschluss für Vorwärtslampe |
| Relais | |
| LO SPEED FAN RELAY MINI | Lüftermotor mit niedriger Drehzahl |
| HI SPEED FAN RELAY MINI | Hochgeschwindigkeits-Lüftermotor |
| ZUBEHÖRRELAIS MINI | Zusätzliche Steckdosen |
| S / P LÜFTERRELAIS MINI | Serien- / Parallelventilator |
| PARK LAMP RELAIS MICRO | Parkleuchten |
| HORN RELAY MICRO | Horn |
| HI BEAM RELAY MICRO | Fernlicht |
| DRL RELAIS MICRO-OPT | Tagfahrleuchten |
| LO BEAM RELAIS / HID MINI-OPT | Abblendlicht HID Scheinwerfer (Option) |
| HDLP WASCHRELAIS MINI-OPT | Scheinwerferwaschmotor (Option) |
| SCHONEN | Nicht benutzt |
| BLOWER RELAY MINI | Frontgebläse |
| NEBELLAMPENRELAIS MIKRO | Nebelscheinwerfer |
| HAUPTRELAIS MIKRO | Antriebsstrang / ECM |
| STARTER RELAIS MINI | Anlassermagnet |
| CMP CLU RELAIS MICRO | Kompressorkupplung |
| IGN-1 RELAIS MICRO | Zündschalter (ON) |
| ZIGARRENRELAIS MINI | Zigarettenanzünder (2004) |
ad vertisements

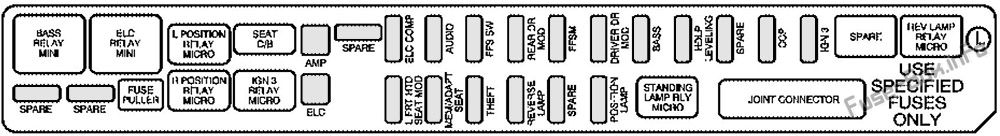

Sicherungskasten unter dem Sitz hinten (Fahrerseite)
Zuordnung der Sicherungen und Relais in der hinteren Untersitzbox (Fahrerseite) (2004-2006)
| Name | Beschreibung |
|---|---|
| Sicherungen | |
| L FRT HTD SEAT MOD | Beheiztes Sitzmodul des Fahrers |
| MEM / ADAPT SEAT | Fahrersitzschalter, Memory Seat-Modul |
| DIEBSTAHL | Universeller Garagentoröffner, Einbruchsensor, Diversity-Antennenmodul |
| RÜCKWÄRTSLAMPE | ISRVM (Inside Rearview Mirror), Kennzeichenleuchtenbaugruppe |
| SCHONEN | Nicht benutzt |
| POSITIONSLAMPE | Rückleuchtenbaugruppen, Frontpositionslampenbaugruppen |
| ELC COMP | ELC-Kompressor, ELC-Magnet |
| AUDIO | Radio, OnStar-Modul |
| FFS SW | Klappbarer Sitzschalter |
| HINTEN DR MOD | Heckklappenmodule |
| FFSM | Klappsitzmodul umklappen |
| TREIBER DR MOD | Fahrertürmodul |
| BASS | Rückleuchten, mittlere hoch montierte Bremsleuchte, Blinkermodul, ABS-Modul, Anhängerlampen |
| HDLP LEVELING | Chassis-Sensoren für das Scheinwerfer-Nivelliersystem (nur Export) |
| KPCh | KPCh (Klimakontrolle) |
| IGN 3 | Sitzheizungsmodule, Lufteinlassmotor, Schalthebel |
| J-Case-Sicherungen | |
| AMPERE | Audio-Verstärker |
| ELC | ELC-Kompressor |
| Leistungsschalter | |
| SITZ C / B. | Sitzschalter, Memory-Sitzmodul |
| Relais | |
| BASS RELAIS MINI | Bremsbetätigungssensor |
| SCHONEN | Nicht benutzt |
| ELC RELAIS MINI | ELC-Kompressormotor (Electronic Level Control) |
| L POSITION RELAIS MICRO | Fahrerseiten-Positionsleuchte |
| R POSITION RELAIS MICRO | Beifahrerseiten-Positionsleuchte |
| IGN 3 RELAIS MICRO | Sitzheizungsmodule, Lufteinlassmotor, Schalthebel |
| STEHLAMPE RLY MICRO | Steuerung für Positionslampenrelais |
| REV LAMP RELAY MICRO | ISRVM (Inside Rearview Mirror), Kennzeichenleuchtenbaugruppe |
ad vertisements

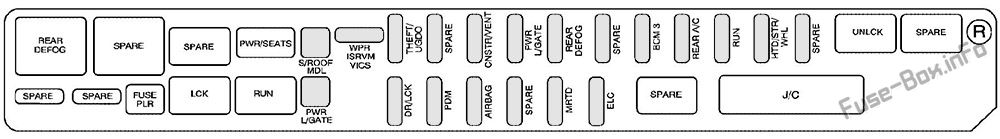

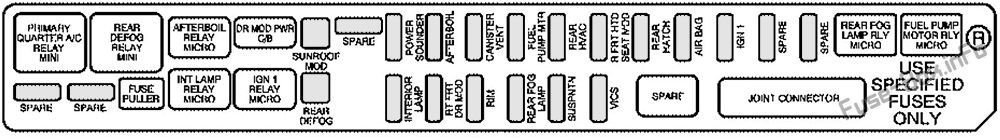

Sicherungskasten unter dem Sitz hinten (Beifahrerseite)
Zuordnung der Sicherungen und Relais in der hinteren Untersitzbox (Beifahrerseite) (2004-2006)
| Name | Beschreibung |
|---|---|
| Sicherungen | |
| INNENLAMPE | Hush Panel Lampen, Pfützenlampen, Overhead Courtesy Lamp Assembly |
| RT FRT DR MOD | Beifahrertürmodul |
| RAND | Felge (hinteres Integrationsmodul), Zündschalter, Schlüsselverriegelungszylinder |
| NEBELSCHLUSSLEUCHTE | Nebelschlussleuchten (nur Export) |
| SUSPNTN | Aufhängungsmodul |
| VICS | TV-Tuner-Baugruppe, VICS-Modul (Vehicle Information Communication System) |
| SCHONEN | Nicht benutzt |
| POWER SOUNDER | Power Sounder, Neigungssensor |
| AFTERBOIL | Nachkoch-Heizungspumpe |
| CANISTER VENT | Kanisterentlüftungsmagnet |
| KRAFTSTOFFPUMPE MTR | Kraftstoffpumpenmotor |
| HINTERE HLK | Klimatisierungssystem hinten |
| R FRT HTD SEAT MOD | Beheiztes Sitzmodul auf der Beifahrerseite |
| HECKKLAPPE | Heckklappenverriegelung |
| AIRBAG | SDM (Sensing Diagnostic Module) |
| IGN 1 | Schalthebel, Power Sounder, Einparkhilfe hinten, Rückspiegel, Felge |
| J-Case-Sicherungen | |
| SONNENDACH MOD | Power Schiebedach Modul |
| DEFOG HINTEN | Heckscheiben-Defogger-Element |
| Leistungsschalter | |
| DR MOD PWR C / B. | Türmodule |
| Relais | |
| PRIMARY QUARTER A / C RELAIS MINI | Klimaanlage hinten |
| SCHONEN | Nicht benutzt |
| RÜCKSEITIGES RELAIS MINI HINTEN | Heckscheiben-Defogger |
| AFTERBOIL RELAY MICRO | Nachkochpumpe |
| INT LAMP RELAY MICRO | Hush Panel Lampen, Pfützenlampen, Overhead Courtesy Lamp Assembly |
| IGN 1 RELAIS MICRO | Zündschloss |
| HINTERE NEBELLAMPE RLY MICRO | Nebelschlussleuchten (nur Export) |
| KRAFTSTOFFPUMPENMOTOR RLY MICRO | Kraftstoffpumpenmotor |
2007
ad vertisements
Motorraum

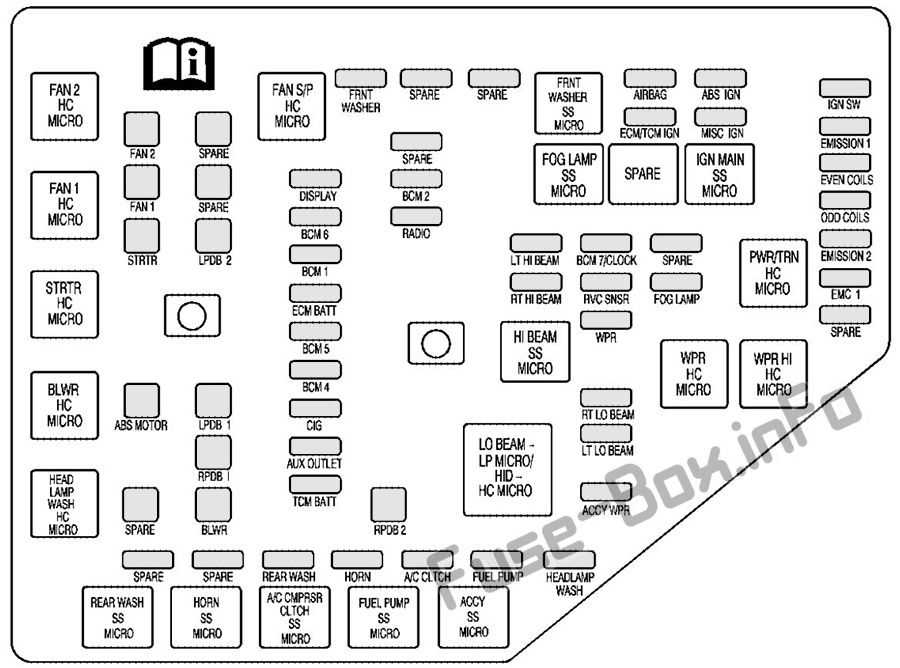

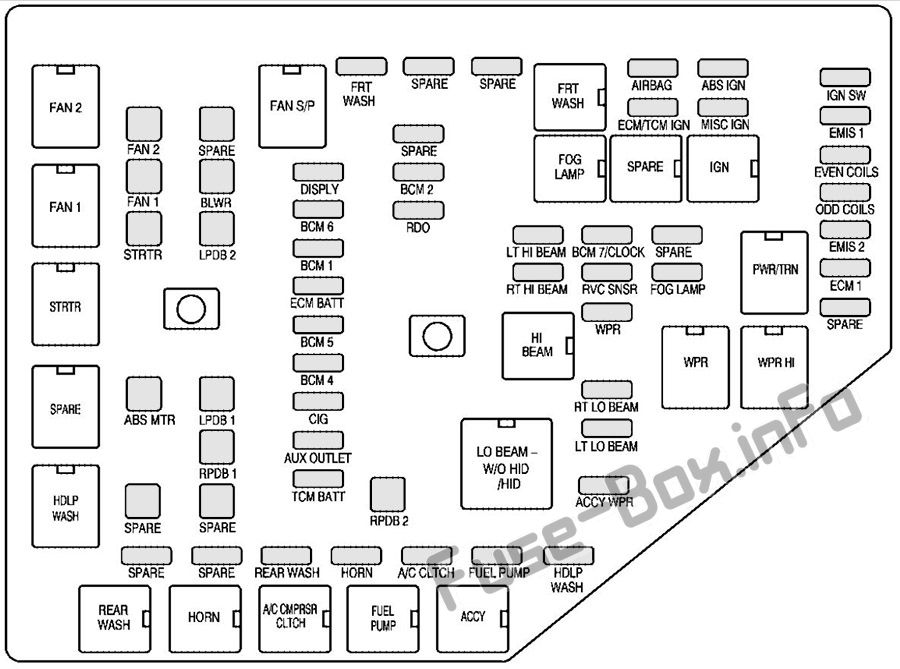

Zuordnung der Sicherungen und Relais im Motorraum (2007)
| Name | Beschreibung |
|---|---|
| Mini-Sicherungen | |
| FRNT WASHER | Unterlegscheibenpumpe |
| SCHONEN | Schonen |
| AIRBAG | Sensing Diagnostic Module (SDM), Anzeige des Insassensensors, Kombiinstrument |
| ABS IGN | Antiblockiersystem Zündung, Lenkung mit variablem Kraftaufwand |
| IGN SW | Zündschalter, Wegfahrsperrenmodul |
| ECM / TCM IGN | Motorsteuergerät / Getriebesteuergerät Zündleistung |
| MISC IGN | Luftqualitätssensor |
| EMISSION 1 | Sensoren vor 02, Nockenzeiger (V6), Kanisterspülung (V6), Einlasskrümmer-Abstimmventil (V6) |
| ANZEIGE | Kombiinstrument, Klimatisierungsmodul, Frontgebläserelais, Diagnoselinkanschluss |
| BCM 2 | Dimmen der LED-Instrumententafel, Deckenleuchten, Waschtischlampen |
| AUCH SPULEN | Sogar Zündspulen, sogar Einspritzdüsen |
| BCM 6 | Rechte hintere Bremsleuchte, Blinker, Schlüsselerfassungsmagnet |
| RADIO | Radio |
| ODD COILS | Ungerade Zündspulen, ungerade Einspritzdüsen |
| BCM 1 | Leistung des Body Control Module (BCM) |
| LT HI BEAM | Fernlichtscheinwerfer auf der linken Seite |
| BCM 7 / UHR | Schalter Dimmen, Analoguhr |
| EMISSION 2 | Lüfterrelais, Klimakupplungsrelais, Post-O2-Sensoren, Luftmassenmesser, Kanisterspülung (V8) |
| ECM BATT | Motorsteuergerät (ECM) |
| RT HI BEAM | Fernlichtscheinwerfer rechts |
| RVC SNSR | Batterieregulierter Spannungsregelungssensor |
| NEBELSCHEINWERFER | Nebelscheinwerfer |
| ECM 1 | Motorsteuergerät (ECM) |
| BCM 5 | Linke Seite vordere Blinker, hintere Bremsleuchten, Blinker |
| WPR | Scheibenwischermotor |
| BCM 4 | Mittlere hoch montierte Bremsleuchte (CHMSL), Rückfahrscheinwerfer |
| CIG | Instrumententafel Zubehör Steckdose (Zigarettenanzünder) |
| RT LO BEAM | Abblendlicht rechts |
| AUX OUTLET | Steckdose für Zubehör der Mittelkonsole |
| LT LO BEAM | Abblendlicht links |
| TCM BATT | Getriebesteuergerät (TCM) |
| ACCY WPR | Heckwischermotor & Schalter, Innenrückspiegel |
| HINTERES WASCHEN | Unterlegscheibenpumpe |
| HORN | Hornmontage |
| A / C CLTCH | Klimakompressorkupplung |
| BENZINPUMPE | Benzinpumpe |
| Leistungsschalter | |
| SCHEINWERFER WASCHEN | Scheinwerferwaschmotor (optional) |
| J-Case-Sicherungen | |
| LÜFTER 2 | Rechter Lüftermotor |
| SCHONEN | Schonen |
| LÜFTER 1 | Linker Lüftermotor |
| STRTR | Anlassermagnet |
| LPDB 2 | LRPDB (linke hintere Stromverteilungsbox) |
| ABS-MOTOR | Antiblockiersystemmodul |
| LPDB 1 | LRPDB (linke hintere Stromverteilungsbox) |
| RPDB 1 | RRPDB (rechte hintere Stromverteilungsbox) |
| BLWR | Baugruppe des vorderen Gebläsemotors |
| RPDB 2 | RRPDB (rechte hintere Stromverteilungsbox) |
| Relais | |
| FAN 2 HC MICRO | Motorkühlgebläsemotoren auf der rechten Seite |
| LÜFTER S / P HC MICRO | Lüfter für Serien- / Parallelmotoren |
| FRNT WASHER SS MICRO | Motorkühlgebläsemotoren auf der linken Seite |
| NEBELLAMPE SS MICRO | Nebelscheinwerfer |
| SCHONEN | Schonen |
| IGN MAIN SS MICRO | Zündschalter (ON) |
| STRTR HC MICRO | Anlassermagnet |
| PWR / TRN HC MICRO | Antriebsstrang / Motorsteuergerät |
| HI BEAM SS MICRO | Fernlicht |
| BLWR HC MICRO | Fernlicht |
| BLWR HC MICRO | Baugruppe des vorderen Gebläsemotors |
| WPR HC MICRO | Scheibenwischersystem – Ein / Aus |
| WPR HI HC MICRO | Scheibenwischersystem – Niedrig / Hoch |
| SCHEINWERFER WASCHEN HC MICRO | Scheinwerferwaschpumpe (Option) |
| LO BEAM-LP MIKRO / HID-HC MIKRO | Abblendlicht |
| HINTER WASCHEN SS MICRO | Unterlegscheibenpumpe |
| HORN SS MICRO | Horn |
| A / C CMPRSR CLTCH SS MICRO | Klimakompressorkupplung |
| KRAFTSTOFFPUMPE SS MICRO | Benzinpumpe |
| ACCY SS MICRO | Zubehörleistung (Heckscheibenwischer, Innenrückspiegel) |
ad vertisements
Sicherungskasten unter dem Sitz hinten (Fahrerseite)
Zuordnung der Sicherungen und Relais in der hinteren Untersitzbox (Fahrerseite) (2007)
| Name | Beschreibung |
|---|---|
| Mini-Sicherungen | |
| SWC | Lenkradsteuerung |
| RSA / RSE | Unterhaltung auf dem Rücksitz, Audio auf dem Rücksitz |
| ONSTAR TV / XM | OnStar®-Modul, XM-Radio |
| 3. REIHE SW / RFA | Klappbare Sitzschalter, Remote Keyless Entry System Modul |
| AMPERE | Audio-Verstärker |
| RSM | Rücksitzmodul, Flip / Fold-Motoren |
| TREIBER DR MOD | Fahrertürmodul (Schlösser, Außenrückspiegel, Fensterschalter) |
| STOPPEN SIE DIE LAMPEN | Nicht benutzt |
| MARKER LAMP | Lizenzlampen |
| LH PRK POS LAMPEN | Rückleuchte links, Parkleuchten vorne links, Seitenmarkierungsleuchten |
| RH PRK LAMPEN | Rückleuchte rechts, Parkleuchten vorne rechts, Seitenmarkierungsleuchten |
| TRLR PRK LAMPEN | Trailer Park Lampen |
| SCHONEN | Schonen |
| SPEICHER RPA | Memory Seat-Modul, Ultraschall-Einparkhilfe-Modul (URPA) |
| APO | Hintere Hilfssteckdose |
| PRK LAMPE LH POS | Parklampenrelais |
| NEBELSCHLUSSLEUCHTE | Nicht benutzt |
| RH POS LAMP | Rechte Rückleuchte |
| J-Case-Sicherungen | |
| SCHONEN | Schonen |
| ELC | ELC-Kompressor (Electronic Level Control) |
| Leistungsschalter | |
| PWR WNDWS | Fensterhebermotoren |
| Relais | |
| STOP RELAIS MINI | Nicht benutzt |
| ELC RELAIS MINI | Kompressormotor mit elektronischer Niveauregulierung (ELC) |
| PRK LAMP RELAY MICRO | Lizenzlampen |
| HINTERE NEBELLAMPE RLY MICRO | Nicht benutzt |
| SCHONEN | Schonen |
| R POSITION RELAIS MICRO | Nicht benutzt |
| LH POS PRK LAMPENRELAIS MIKRO | Parkleuchten vorne und hinten |
ad vertisements
Sicherungskasten unter dem Sitz hinten (Beifahrerseite)
Zuordnung der Sicherungen und Relais in der hinteren Untersitzbox (Beifahrerseite) (2007)
| Name | Beschreibung |
|---|---|
| Mini-Sicherungen | |
| WPR ISRVM VICS | Heckscheibenwischerschalter, Innenrückspiegel |
| Diebstahl UGDO / RFA | Garagentoröffner, schlüsselloses Zugangssystem |
| SCHONEN | Schonen |
| CANISTER VENT | Kanisterentlüftungsmagnet |
| PLG | Power-Heckklappenmodul |
| DEFOG HINTEN | Heckscheiben-Defogger |
| BCM 3 | Hush Panel Lampen, Overhead Courtesy Lamp Assembly, rechte vordere Blinkleuchte |
| HINTERE A / C. | Klimaanlage hinten |
| LAUF | Klimatisierungsmodul |
| HDT STR WHL | Nicht benutzt |
| DR LCK | Hintertürschlösser |
| PDM | Beifahrertürmodul (Schlösser, Außenspiegel, Fensterschalter) |
| HERR | Sensing Diagnostic Module (SDM), Insassensensor, Überrollsensor |
| MRRTD | Aufhängungsmodul |
| ELC | Abgasmagnet des elektronischen Nivellierkompressors (ELC), ELC-Relais |
| J-Case-Sicherungen | |
| SONNENDACH MOD | Power Schiebedach Modul |
| PWR LIFT GATE | Power Heckklappenmotoren |
| Leistungsschalter | |
| PWR SITZE | Power Seat Motoren |
| Sonstiges | |
| SONNENDACH MOD | Power Schiebedach Modul |
| PWR LIFT GATE | Power Heckklappenmotoren |
| Relais | |
| RÜCKSEITIGES RELAIS MINI HINTEN | Heckscheiben-Defogger |
| SCHONEN | Schonen |
| RELAIS MICRO ENTSPERREN | Hintertürschlösser |
| LCK RELAIS MICRO | Hintertürschlösser |
| RUN RELAY HC MICRO | Gebläsemotor für Klimaanlage hinten, Zündung für Klimatisierung |
2008, 2009
ad vertisements
Motorraum
Zuordnung der Sicherungen und Relais im Motorraum (2008-2009)
| Name | Beschreibung |
|---|---|
| Mini-Sicherungen | |
| FRT WASH | Unterlegscheibenpumpe |
| SCHONEN | Schonen |
| AIRBAG | Sensing Diagnostic Module (SDM), Anzeige des Insassensensors, Kombiinstrument |
| ABS IGN | Antiblockiersystem Zündung, Lenkung mit variablem Kraftaufwand |
| IGN SW | Zündschalter, Wegfahrsperrenmodul |
| ECM / TCM IGN | Motorsteuergerät / Getriebesteuergerät Zündleistung, Luftmassenmesser (V6) |
| MISC IGN | Luftqualitätssensor |
| EMIS 1 | Pre-O2-Sensoren, Nockenzeiger (V6), Kanisterspülung (V6), Einlasskrümmer-Abstimmventil (V6) |
| ANZEIGE | Kombiinstrument, Klimatisierungsmodul, Frontgebläserelais, Diagnoselinkanschluss |
| BCM 2 | Dimmen der LED-Instrumententafel, Deckenleuchten, Waschtischlampen |
| AUCH SPULEN | Sogar Zündspulen, sogar Einspritzdüsen |
| BCM 6 | Rechte hintere Bremsleuchte, Blinker, Schlüsselerfassungsmagnet |
| RDO | Radio |
| ODD COILS | Ungerade Zündspulen, ungerade Einspritzdüsen |
| BCM 1 | Leistung des Body Control Module (BCM) |
| LT HI BEAM | Fernlichtscheinwerfer auf der linken Seite |
| BCM 7 / UHR | Schalter Dimmen, Analoguhr |
| EMIS 2 | Kühlgebläserelais, Klimaanlagenkupplungsrelais, Post-O2-Sensoren, Luftmassenmesser (V8), Kanisterspülung (V8) |
| ECM BATT | Motorsteuergerät (ECM) |
| RT HI BEAM | Fernlichtscheinwerfer rechts |
| RVC SNSR | Batterieregulierter Spannungsregelungssensor |
| NEBELSCHEINWERFER | Nebelscheinwerfer |
| ECM 1 | Motorsteuergerät (ECM) |
| BCM 5 | Linke Seite vordere Blinker, hintere Bremsleuchten, Blinker |
| WPR | Scheibenwischermotor |
| BCM 4 | Mittlere hoch montierte Bremsleuchte (CHMSL), Rückfahrscheinwerfer |
| CIG | Instrumententafel Zubehör Steckdose (Zigarettenanzünder) |
| RT LO BEAM | Abblendlicht rechts |
| AUX OUTLET | Steckdose für Zubehör der Mittelkonsole |
| LT LO BEAM | Abblendlicht links |
| TCM BATT | Getriebesteuergerät (TCM) |
| ACCY WPR | Heckwischermotor & Schalter, Innenrückspiegel |
| HINTERES WASCHEN | Unterlegscheibenpumpe |
| HORN | Hornmontage |
| A / C CLTCH | Klimakompressorkupplung |
| BENZINPUMPE | Benzinpumpe |
| Leistungsschalter | |
| SCHEINWERFER WASCHEN | Scheinwerferwaschmotor (optional) |
| J-Case-Sicherungen | |
| LÜFTER 2 | Rechter Lüftermotor |
| SCHONEN | Schonen |
| LÜFTER 1 | Linker Lüftermotor |
| BLWR | Baugruppe des vorderen Gebläsemotors |
| STRTR | Anlassermagnet |
| LPDB 2 | LRPDB (linke hintere Stromverteilungsbox) |
| ABS-MOTOR | Antiblockiersystemmodul |
| LPDB 1 | LRPDB (linke hintere Stromverteilungsbox) |
| RPDB 1 | RRPDB (rechte hintere Stromverteilungsbox) |
| RPDB 2 | RRPDB (rechte hintere Stromverteilungsbox) |
| Relais | |
| LÜFTER 2 | Motorkühlgebläsemotoren auf der rechten Seite |
| LÜFTER S / P. | Lüfter für Serien- / Parallelmotoren |
| FRT WASHER | Unterlegscheibenpumpe |
| LÜFTER 1 | Motorkühlgebläsemotoren auf der linken Seite |
| NEBELSCHEINWERFER | Nebelscheinwerfer |
| SCHONEN | Schonen |
| IGN | Zündschalter (ON) |
| STRTR | Anlassermagnet |
| PWR / TRN | Antriebsstrang / Motorsteuergerät |
| HI BEAM | Fernlicht |
| WPR | Scheibenwischersystem – Ein / Aus |
| HDLP WASH | Scheinwerferwaschpumpe (Option) |
| LO BEAM OHNE VERSTECKT / VERSTECKT | Abblendlicht |
| HINTERES WASCHEN | Unterlegscheibenpumpe |
| HORN | Horn |
| A / C CMPRSR CLTCH | Klimakompressorkupplung |
| BENZINPUMPE | Benzinpumpe |
| ACCY | Zubehörleistung (Heckscheibenwischer, Innenrückspiegel) |
ad vertisements
Sicherungskasten unter dem Sitz hinten (Fahrerseite)
Zuordnung der Sicherungen und Relais in der hinteren Untersitzbox (Fahrerseite) (2008-2009)
| Name | Beschreibung |
|---|---|
| Mini-Sicherungen | |
| STR / WHL / CNTRL | Lenkradsteuerung |
| RSA / RSE | Unterhaltung auf dem Rücksitz, Audio auf dem Rücksitz |
| ONSTAR TV / XM | OnStar®-Modul, XM-Radio |
| 3. REIHE SW / RF A. | Klappbare Sitzschalter, Remote Keyless Entry System Modul |
| AMPERE | Audio-Verstärker |
| HINTERER SITZ MDL | Rücksitzmodul, Flip / Fold-Motoren |
| TREIBER DR MOD | Fahrertürmodul (Schlösser, Außenrückspiegel, Fensterschalter) |
| STOPPEN SIE DIE LAMPEN | Nicht benutzt |
| MRK LAMP | Lizenzlampen |
| LH / PRK POS LAMPEN | Rückleuchte links, Parkleuchten vorne links, Seitenmarkierungsleuchten |
| RH / PRK LAMPEN | Rückleuchte rechts, Parkleuchten vorne rechts, Seitenmarkierungsleuchten |
| TRLR PRK LAMPEN | Trailer Park Lampen |
| SCHONEN | Schonen |
| MSM / RPA | Memory Seat-Modul, Ultraschall-Einparkhilfe-Modul (URPA) |
| AUX PWR OUTLET | Hintere Hilfssteckdose |
| PRK LAMPE LH / POS RLY | Parklampenrelais |
| NEBELSCHLUSSLEUCHTE | Nicht benutzt |
| RH / POS LAMP | Nicht benutzt |
| J-Case-Sicherungen | |
| SCHONEN | Schonen |
| ELC | ELC-Kompressor (Electronic Level Control) |
| Leistungsschalter | |
| PWR WNDWS | Fensterhebermotoren |
| Sonstiges | Verwendung |
| SICHERUNG PLR | Sicherungszieher |
| J / C. | Verbindungsstück |
| Relais | |
| HALT | Nicht benutzt |
| ELC | Kompressormotor mit elektronischer Niveauregulierung (ELC) |
| PRK LAMP | Nicht benutzt |
| HINTEN / NEBEL | Nicht benutzt |
| SCHONEN | Schonen |
| R POS | Nicht benutzt |
| LH / POS / PRK LAMPE | Parkleuchten vorne und hinten |
ad vertisements
Sicherungskasten unter dem Sitz hinten (Beifahrerseite)
Zuordnung der Sicherungen und Relais in der hinteren Untersitzbox (Beifahrerseite) (2008-2009)
| Name | Beschreibung |
|---|---|
| Mini-Sicherungen | |
| WPR ISRVM VICS | Heckscheibenwischerschalter, Innenrückspiegel |
| Diebstahl UGDO | Garagentoröffner, schlüsselloses Zugangssystem |
| SCHONEN | Schonen |
| CNSTR / VENT | Kanisterentlüftungsmagnet |
| PWER L / GATE | Power-Heckklappenmodul |
| DEFOG HINTEN | Heckscheiben-Defogger |
| BCM 3 | Hush Panel Lampen, Overhead Courtesy Lamp Assembly, rechte vordere Blinkleuchte |
| HINTERE A / C. | Klimaanlage hinten |
| LAUF | Klimatisierungsmodul |
| HDD / STR / WHL | Beheiztes Lenkrad |
| DR LCK | Hintertürschlösser |
| PDM | Beifahrertürmodul (Schlösser, Außenspiegel, Fensterschalter) |
| AIRBAG | Sensing Diagnostic Module (SDM), Insassensensor, Überrollsensor |
| MRTD | Aufhängungsmodul |
| ELC | Abgasmagnet des elektronischen Nivellierkompressors (ELC), ELC-Relais |
| J-Case-Sicherungen | |
| S / DACH / MDL | Power Schiebedach Modul |
| PWR LIFT GATE | Power Heckklappenmotoren |
| Leistungsschalter | |
| PWR / SITZE | Power Seat Motoren |
| Sonstiges | |
| SICHERUNG PLR | Sicherungszieher |
| J / C. | Verbindungsstück |
| Relais | |
| DEFOG HINTEN | Heckscheiben-Defogger |
| SCHONEN | Schonen |
| UNLCK | Hintertürschlösser |
| LCK | Hintertürschlösser |
| RLY RLY | Gebläsemotor für Klimaanlage hinten, Klimazündung, beheiztes Lenkrad |
