Sicherungsbelegung Cadillac SRX 2010-2016
Die Sicherungen des Zigarettenanzünders / der Steckdose im Cadillac SRX befinden sich im Sicherungskasten der Instrumententafel (siehe Sicherungen „APO-IP“ (Zusatzsteckdose – Instrumententafel) und „APO-CNSL“ (Zusatzsteckdose – Bodenkonsole)) und im Sicherungskasten des Gepäckraums (siehe Sicherung „AUX PWR“ (Auxiliary Power Outlet)).

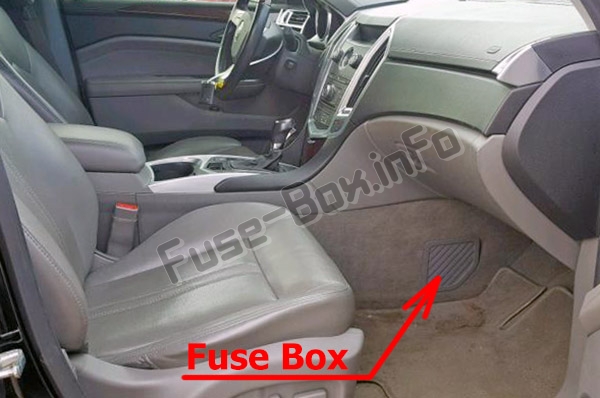

Position des Sicherungskastens
Es befindet sich unter der Instrumententafel (auf der Beifahrerseite) hinter der Abdeckung der Mittelkonsole.

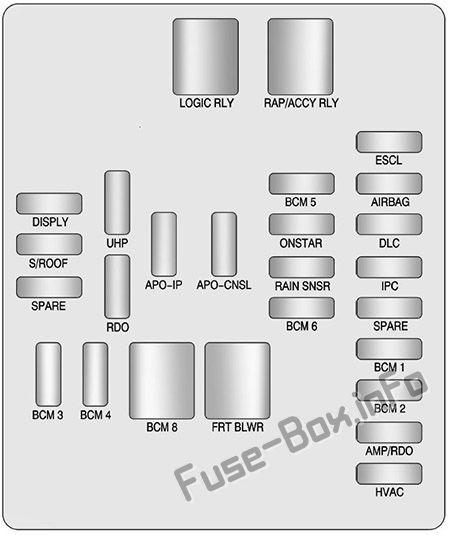

Sicherungsdiagramm
2010-2011
2012-2016
ad vertisements
Zuordnung der Sicherungen und Relais in der Instrumententafel
| Name | Beschreibung |
|---|---|
| Mini-Sicherungen | |
| ANZEIGE | Anzeige |
| S / DACH | Sonnendach |
| RVC MIRR | Rückfahrkameraspiegel |
| UHP | Universelle Freisprecheinrichtung |
| RDO | Radio |
| APO – IP | Hilfssteckdose – Instrumententafel |
| APO – CNSL | Hilfssteckdose – Bodenkonsole |
| BCM 3 | Körpersteuerungsmodul 3 |
| BCM 4 | Körpersteuerungsmodul 4 |
| BCM 5 | Körpersteuerungsmodul 5 |
| ONSTAR | OnStar®-System (falls vorhanden) |
| RAIN SNSR | Regensensor |
| BCM 6 | Körpersteuerungsmodul 6 |
| ESCL | Elektronisches Lenksäulenschloss |
| AIRBAG | Sensor- und Diagnosemodul |
| DLC | Datenverbindungsverbindung |
| IPC | Kombiinstrument |
| STR WHL SW | Lenkradschalter |
| BCM 1 | Körpersteuerungsmodul 1 |
| BCM 2 | Körpersteuerungsmodul 2 |
| AMP / RDO | Verstärker / Radio |
| HVAC | Heizung, Lüftung, Klimaanlage |
| J-Case-Sicherungen | |
| BCM 8 | Körpersteuerungsmodul 8 |
| FRT BLWR | Frontgebläse |
| Relais | |
| LOGIC RLY | Logistikrelais |
| RAP / ACCY RLY | Zurückbehaltene Zubehörstromversorgung / Zubehörrelais |
| Brecher | |
| HTR DR | Beheizter Fahrersitz |
| HTR PAS | Beheizter Beifahrersitz |

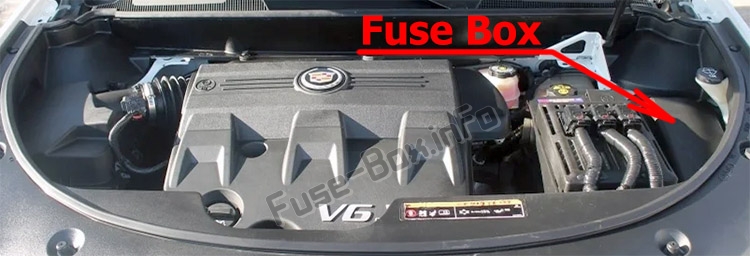

Position des Sicherungskastens
ad vertisements

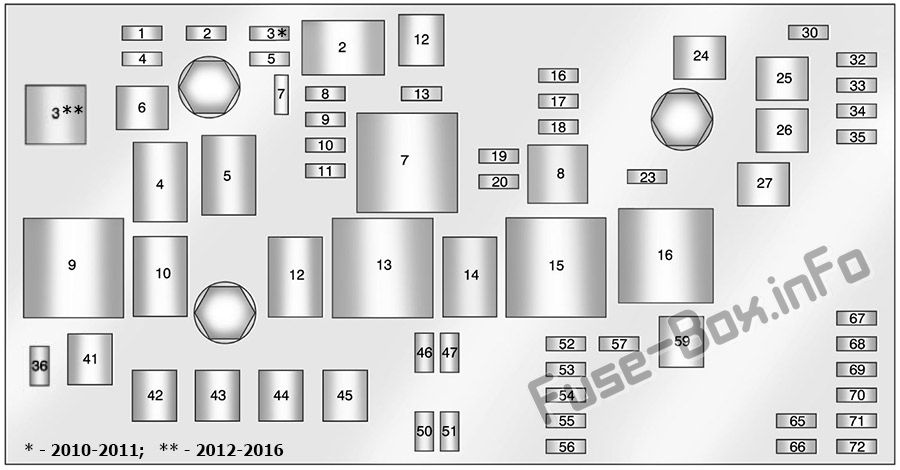

Sicherungsdiagramm
Zuordnung der Sicherungen und Relais im Motorraum
| № | Beschreibung |
|---|---|
| Mini-Sicherungen | |
| 1 | Motorsteuergerät Batterie |
| 2 | Batterie des Getriebesteuergeräts |
| 3 (2010-2011) | Luftmassenmesser (Mini-Sicherung) |
| 4 | Nicht benutzt |
| 5 | Motorsteuergerät Kurbel laufen lassen |
| 7 | O2-Sensor des Postkatalysators |
| 8 | O2-Sensor des Vorkatalysators |
| 9 | Antriebsstrang des Motorsteuergeräts |
| 10 | Einspritzdüsen – gerade |
| 11 | Einspritzdüsen – ungerade |
| 13 | Unterlegscheibe |
| 16 | Kombiinstrument / Störungsanzeigelampe / Zündung |
| 17 | Luftqualitätssensor |
| 18 | Scheinwerferwaschanlage |
| 19 | Getriebesteuerungsmodul Kurbel laufen lassen |
| 20 | Kurbel für elektrische Mitte hinten |
| 23 | 2010-2011: Heizungsmotor |
| 30 | Rücklicht einschalten |
| 32 | Batteriesensor (geregelte Spannungsregelung) |
| 33 | Adaptive Vorwärtsbeleuchtung / Adaptives Scheinwerfer-Nivellierungsmodul |
| 34 | Körpersteuerungsmodul 7 |
| 35 | Elektronisches Bremssteuermodul |
| 36 | Klimakompressorkupplung |
| 46 | Abblendlicht rechts |
| 47 | Abblendlicht links |
| 50 | Nebelscheinwerfer |
| 51 | Horn |
| 52 | Steuersystem für Kraftstoffsystem |
| 53 | Scheinwerferstufe |
| 54 | Sensing Diagnostic Module Ignition |
| 55 | Fernlicht – rechts |
| 56 | Fernlicht – links |
| 57 | Zündlenksäulenverriegelung |
| 65 | Anhänger rechte Bremsleuchte |
| 66 | Anhänger linke Bremsleuchte |
| 67-72 | Ersatzsicherungen |
| J-Case-Sicherungen | |
| 6 | Wischer |
| 12 | Vakuumpumpe |
| 24 | Anitlock-Bremssystempumpe |
| 25 | Elektrisches Zentrum hinten 1 |
| 26 | Elektrisches Zentrum hinten 2 |
| 27 | Nicht benutzt |
| 41 | Lüfter 2 |
| 42 | Anlasser |
| 43 | Nicht benutzt |
| 44 | Nicht benutzt |
| 45 | Lüfter 1 |
| 59 | 2010-2011: Sekundärluftpumpe |
| Mini-Relais | |
| 7 | Antriebsstrang |
| 9 | Lüfter 2 |
| 13 | Lüfter 1 |
| 15 | Laufen / Kurbeln |
| 16 | 2010-2011: Sekundäre Luftpumpe |
| Mikrorelais | |
| 2 | Vakuumpumpe |
| 4 | Wischersteuerung |
| 5 | Wischergeschwindigkeit |
| 10 | Anlasser |
| 12 | Kühler Lüfter 3 |
| 14 | Abblendlicht / HID |
| U-Micro-Relais | |
| 3 (2012-2016) | Klimakompressorkupplung (Relais) |
| 8 | Scheinwerferwaschanlage |
ad vertisements

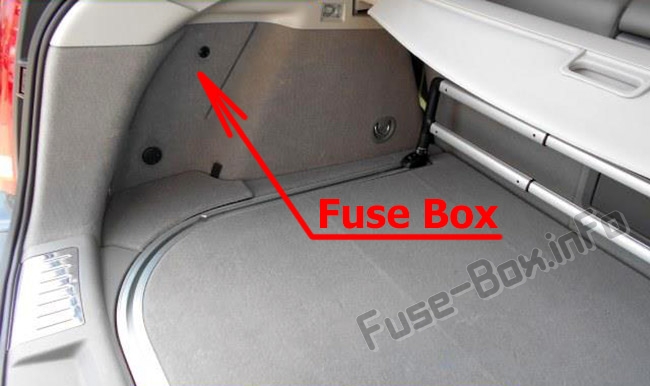

Position des Sicherungskastens
Es befindet sich auf der linken Seite des Kofferraums hinter der Abdeckung.
Sicherungsdiagramm
2010-2011
2012-2016
Zuordnung der Sicherungen und Relais im Gepäckraum
| Name | Beschreibung |
|---|---|
| ERSATZSICHERUNGEN | Ersatzsicherungen |
| AOS MDL | Automatisches Insassenerkennungsmodul |
| SCHONEN | Nicht benutzt |
| SCHONEN | Nicht benutzt |
| DLC2 | Data LinkConnector 2 |
| PASS DR WDO SW | Beifahrertür-Fensterschalter |
| DRV PWR SITZ | Fahrersitz |
| PASS DR PWR SITZ | Personen- / Fahrersitze |
| MDL TRLR | Trailer-Modul |
| RPA MDL | Einparkhilfemodul hinten |
| RDM | Hinteres Antriebsmodul |
| PRK LPS TRLR | Trailer Park Lampen |
| BENZINPUMPE | Benzinpumpe |
| SEC | Sicherheit |
| INFOTMNT | Infotainment |
| TRLR EXP | Trailer Export |
| WPR HINTEN (HINTEN / WPR) |
Heckscheibenwischer |
| MIR WDO MDL | Spiegelfenstermodul |
| VICS | Fahrzeuginformationskommunikationssystem (Export) |
| CNSTR VENT | Kanisterentlüftung |
| LGM LOGIC | Lift Gate Module Logic |
| KAMERA | Rückfahrkamera |
| FRT VENT SEAT | Belüftete Vordersitze |
| TRLR MDL (TRLR) |
Trailer-Modul |
| SADS MDL | Semi Active Damping System Modul |
| RR HTD SEAT (HINTER HTD SEAT) |
Beheizte Sitze hinten |
| FRT HTD SEAT | Beheizte Vordersitze |
| Diebstahlhorn | Diebstahlhorn |
| LGATE | Heckklappe |
| Meiden | Shunt |
| DEFOG HINTEN | Defog hinten |
| BCM-Diebstahl | Diebstahl des Körpersteuergeräts |
| TRLR 2 | Trailer 2 |
| UGDO | Universeller Garagentoröffner |
| RT WDO | Rechtes Fenster |
| PRK BRK MDL | Feststellbremsmodul |
| SCHONEN | Nicht benutzt |
| LT WDO | Linkes Fenster |
| WNDO | Elektrischer Fensterheber |
| IGN / DIEBSTAHL 1 | Zündung / Diebstahl 1 |
| LGATE MDL (LGM) |
Heckklappenmodul |
| IGN / DIEBSTAHL 2 | Zündung / Diebstahl 2 |
| EOCM / SBZA | Alarm für externes Objektberechnungsmodul / seitliche Blindzone |
| HTD MIR | Beheizter Spiegel |
| AUX PWR | Hilfssteckdose |
| Relais | |
| SCHONEN | Nicht benutzt |
| BENZINPUMPE | Benzinpumpe |
| WPR CONTRL | Wischersteuerung |
| RLY RLY | Relais ausführen |
| LOGIK | Logistisches Relais |
| DEFOG HINTEN | Heckscheiben-Defogger |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Cadillac SRX?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
