Hier finden Sie die Sicherungskasten-Belegung für den Infiniti EX35/EX37 der Baujahre 2007 bis 2013. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Infiniti EX35 und EX37 2007-2013
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungskasten Nr. 1 Diagramm
- Sicherungskasten #2 Diagramm
- Schmelzsicherungsblock
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Infiniti EX35/EX37?
- Was zeigt die Sicherungsbelegung?
- Weitere Infiniti Sicherungskasten-Belegungen
Sicherungsanordnung Infiniti EX35 und EX37 2007-2013
Die Sicherungen des Zigarettenanzünders (Steckdose) im Infiniti EX35 sind die Sicherungen #18 ( Frontsteckdose ) und #20 (Konsolensteckdose) im Fahrgastraum-Sicherungskasten.
Sicherungskasten im Fahrgastraum
Lage des Sicherungskastens
Der Sicherungskasten befindet sich hinter der Abdeckung unter der Instrumententafel.

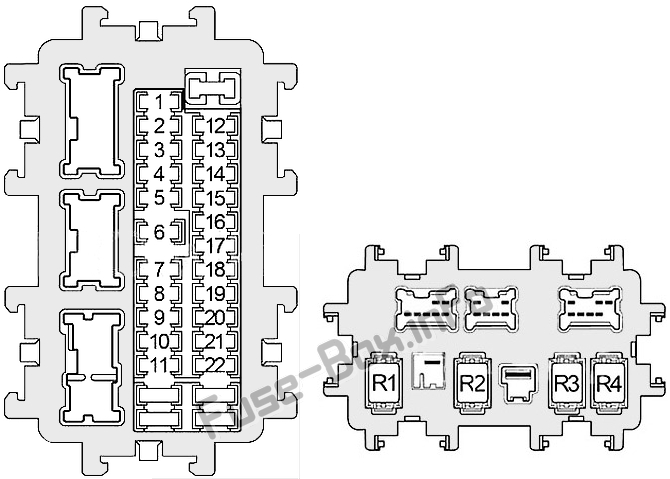

Sicherungsdiagramm
Zuordnung der Sicherungen im Fahrgastraum
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | – | Nicht benutzt |
| 2 | 10 | Sensoreinheit für Airbag-Diagnose, Steuergerät für Insassenklassifizierungssystem |
| 3 | 10 | Scheinwerfer-Einstellmotor rechts und links, Schaltsperrrelais, Bremsschalter für automatische Geschwindigkeitsregelung (ASCD), Bremsschalter für intelligente Geschwindigkeitsregelung (ICC), Steuergerät für adaptives Frontbeleuchtungssystem (AFS), AFS-Schalter, Datenverbindungsanschluss, LDW-Schalter, Sonar-Steuergerät, Spurverlassenswarnsummer, Einheitliches Messgerät und Klimaanlagenverstärker, Beheiztes Sitzrelais, AV-Steuergerät, Sonar-Abbruchschalter, Rundum-Monitor-Steuergerät, Summer, Telefon-Adapter, Kompressor, Auto-Blendschutz-Innenspiegel, Spur Kameraeinheit, Bremslichtschalter, Warnsystemschalter, Ionisator, Abgas-/Außengeruchserkennungssensor |
| 4 | 10 | Kombi-Messgerät, Backup-Lampenrelais |
| 5 | – | Nicht benutzt |
| 6 | 10 | Schlüsselschlitz, Intelligenter Schlüsselwarnsummer, Datenverbindungsanschluss, Unified-Meter-Klimaanlagenverstärker, Rücksitzlehnen-Rückstellsteuerung, Rücksitzlehnen-Entriegelungsrelais (LH), Rücksitzlehnen-Entriegelungsrelais (rechts), Uhr, automatischer Blendschutz-Innenspiegel, Rund View Monitor Control Unit, Display Unit, Tel Adapter Unit, Satellitenradiotuner, Tagfahrlichtrelais, Kombimeter |
| 7 | 10 | Bremslichtschalter, BCM (Body Control Module), Intelligent Cruise Control (ICC) Brake Hold Relay |
| 8 | 20 | BOSE Verstärker |
| 9 | 10 | Schlüsselschlitz, Druckknopf-Zündschalter |
| 10 | 10 | Sitz-Memory-Schalter, Steuergerät für automatische Fahrpositionierung, Fahrersitzsteuerung, Außenspiegel, BCM (Body Control Module) |
| 11 | 10 | Kombi-Messgerät, Allradantrieb (AWD)-Steuergerät, Unified-Messgerät-Klimaanlagenverstärker |
| 12 | – | Nicht benutzt |
| 13 | 10 | Türspiegelheizung |
| 14 | 20 | Heckscheibenheizung |
| fünfzehn | 20 | Heckscheibenheizung |
| 16 | – | Nicht benutzt |
| 17 | – | Nicht benutzt |
| 18 | fünfzehn | Frontsteckdose |
| 19 | 10 | Kombiinstrument, Unified Meter und Klimaanlagenverstärker, Anzeigeeinheit, Multifunktionsschalter, AV-Steuereinheit, iPod-Adapter, BCM (Body Control Module), Sonar-Steuereinheit, Telefon-Adaptereinheit, Kamerasteuereinheit, Außenspiegel-Fernbedienungsschalter, Satellitenradio Tuner, Rundum-Monitor-Steuereinheit |
| 20 | fünfzehn | Konsolensteckdose |
| 21 | fünfzehn | Gebläsemotor |
| 22 | fünfzehn | Gebläsemotor |
| R1 | Zündrelais | |
| R2 | Relais Heckscheibenheizung | |
| R3 | Zubehör Relais | |
| R4 | Frontgebläserelais |
ad vertisements
Motorraum-Sicherungskästen

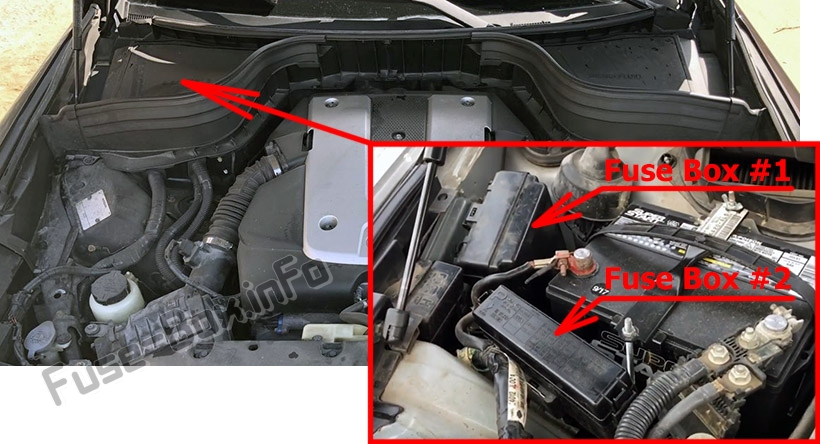

Lage des Sicherungskastens
Sicherungskästen befinden sich neben der Batterie unter der Kunststoffabdeckung. Um auf Einheit 1 zuzugreifen, müssen Sie einen Teil des Gehäuses um die Batterie entfernen.
Sicherungskasten Nr. 1 Diagramm
Belegung der Sicherungen im Motorraum Sicherungskasten #1
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 41 | fünfzehn | Kraftstoffpumpenrelais |
| 42 | 10 | Lüfterrelais |
| 43 | 10 | Schneemodusschalter, Getriebesteuergerät (TCM) |
| 44 | 10 | Einspritzdüsen, Motorsteuergerät (ECM), BCM (Body Control Module) |
| 45 | 10 | ABS, integriertes Steuergerät für intelligente Geschwindigkeitsregelung (ICC), Lenkwinkelsensor, Gierraten-/Seiten-G-Sensor, Steuergerät für Servolenkung, Steuergerät für Allradantrieb (AWD), Steuergerät für Bremskraftverstärker, Steuergerät für Totwinkelwarnung (BSW) , Seitenradar LH/RH |
| 46 | fünfzehn | Luft-Kraftstoff-Verhältnis-Sensoren, beheizte Sauerstoffsensoren |
| 47 | 10 | Kombischalter |
| 48 | 10 | Lenkschlossrelais |
| 49 | 10 | Klimaanlagenrelais |
| 50 | fünfzehn | Relais Motorsteuergerät (Einlassventil-Steuermagnetventil, Kondensator, Zündspulen, Motorsteuermodul, Luftmassenmesser, EVAP-Kanister-Spülvolumen-Steuermagnetventil, Auslassventil-Steuermagnet-Retarder, EVAP-Kanister-Entlüftungssteuerventil, Variables Ventilereignis und Hubsteuermodul (VVEL)) |
| 51 | fünfzehn | Drosselklappen-Motorrelais |
| 52 | 10 | Fron Kombilampe |
| 53 | 10 | Heck-Kombileuchte, Kennzeichenleuchte, VDC-Aus-Schalter, Adaptives Frontbeleuchtungssystem (AFS)-Schalter, LDW-Schalter, Kombi-Schalter (Spiralkabel), Uhr, AV-Steuereinheit, Handschuhfachleuchte, Steuergerät, Sonar-Abbruchschalter, Rundumsicht Monitor-Steuereinheit, Stromrückkehrschalter (links und rechts), Schneemodusschalter, Schalter für Sitzheizung (Fahrerseite und Beifahrerseite), Außenspiegel-Fernbedienungsschalter, Dachmodul (Konsolenleuchte), Warnsystemschalter, Frontsteckdose, IBA Ausschalter, , Multifunktionsschalter |
| 54 | 10 | Scheinwerfer hoch LH |
| 55 | 10 | Scheinwerfer hoch RH |
| 56 | fünfzehn | Scheinwerfer niedrig LH |
| 57 | fünfzehn | Scheinwerfer niedrige RH |
| 58 | fünfzehn | Nebelscheinwerferrelais |
| 59 | 10 | Nicht benutzt |
| 60 | 30 | Frontwischerrelais |
ad vertisements
Sicherungskasten #2 Diagramm
Belegung der Sicherungen im Motorraum Sicherungskasten #2
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 31 | fünfzehn | Hupenrelais, Generator |
| 32 | 30 | Rücksitzlehnen-Rückstellsteuerung, Rücksitzlehnen-Entriegelungsrelais (LH), Rücksitzlehnen-Entriegelungsrelais (RH) |
| 33 | 10 | Allradantrieb (AWD) Steuergerät |
| 34 | fünfzehn | Audio, AV-Steuergerät, iPod-Adapter, Rundum-Monitor-Steuergerät, Woofer, Kamera-Steuergerät, Telefon-Adapter, Satellitenradio-Tuner, Woofer |
| 35 | fünfzehn | Sitzheizungsrelais |
| 36 | 10 | Getriebesteuergerät (TCM) |
| 37 | – | Nicht benutzt |
| 38 | fünfzehn | Hornrelais 2 |
| F | 50 | Lüfterrelais |
| G | 30 | Zündrelais (Sicherung: „2“, „3“, „4“), IPDM E/R |
| H | 40 | Sicherung: „61“, „63 |
| ich | – | Nicht benutzt |
| J | – | Nicht benutzt |
| K | 40 | BCM (Body Control Module), Leistungsschalter (Steuergerät für automatische Fahrpositionierung, Fahrersitzsteuerung, Lendenwirbelstützenschalter) |
| L | 30 | Abs |
| M | 50 | Abs |
| R1 | Hupenrelais | |
| R2 | Schaltsperrenrelais |

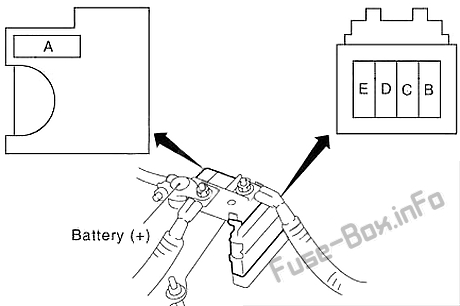

Schmelzsicherungsblock
Hauptsicherungen befinden sich am Pluspol der Batterie.
| № | Amperebewertung | Beschreibung |
|---|---|---|
| EIN | 140 | Generator, Sicherung: „B“, „C“ |
| B | 100 | Sicherung: „F“, „G“, „K“, „L“, „M“, „N“, „31“, „32“, „33“, „34“, „35“, „36“, „37“, „38“ |
| C | 80 | Zündrelais (Sicherung: „41“, „42“, „43“, „44“, „45“, „46“, „47“), Sicherung: „48“, „49“, „50“, „51 „ |
| D | 60 | Scheinwerfer-High-Relais (Sicherung: „54“, „55“), Scheinwerfer-Low-Relais (Sicherung: „56“, „57“), Rücklicht-Relais (Sicherung: „52“, „53“), Sicherung: „58“ , „59“, „60“ |
| E | 80 | Zubehörrelais (Sicherung: „18“, „19“, „20“), Heckscheibenheizungsrelais (Sicherung: „13“, „14“, „15“), Gebläserelais (Sicherung: „21“, „22“ ), Sicherung: „6“, „7“, „9“, „10“, „11“ |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Infiniti EX35/EX37?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
