In diesem Artikel betrachten wir die erste Generation des Jeep Grand Cherokee (ZJ) nach einem Facelift, produziert von 1996 bis 1998. Hier finden Sie Sicherungskasten-Diagramme des Jeep Grand Cherokee 1996, 1997 und 1998 , informieren Sie sich über den Standort des Sicherungstafeln im Inneren des Fahrzeugs und lernen Sie die Zuordnung jeder Sicherung (Sicherungsanordnung) und Relais.
der Inhalt
Sicherungsanordnung Jeep Grand Cherokee 1996-1998
Die Sicherungen des Zigarettenanzünders (Steckdose) im Jeep Grand Cherokee sind die Sicherungen Nr. 2, Nr. 14 und Nr. 21 im Sicherungskasten im Fahrgastraum.
Sicherungskasten im Fahrgastraum
Lage des Sicherungskastens
Es befindet sich hinter dem Deckel unter dem Handschuhfach.

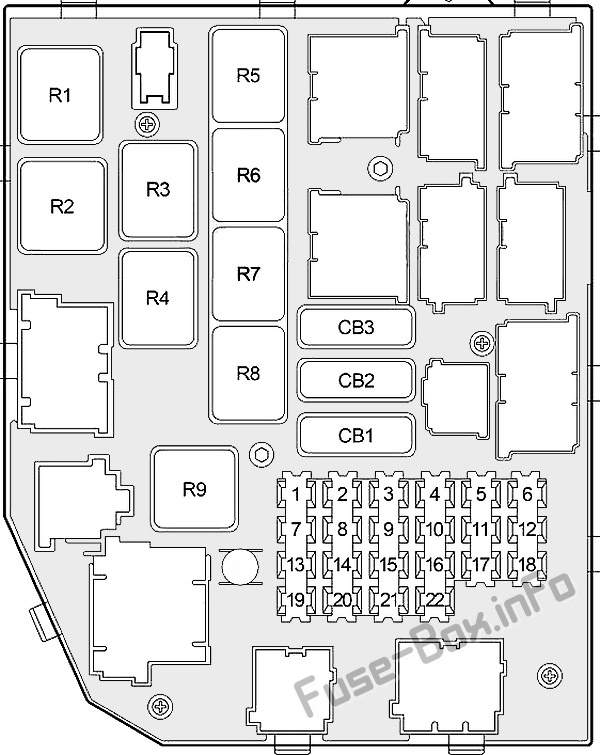

Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen und Relais unter dem Armaturenbrett
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 10 | Radio |
| 2 | fünfzehn | Zigarettenanzünder Relais |
| 3 | 10 | Schalter für Heckscheibenwischer/-waschanlage, Karosseriesteuergerät |
| 4 | 10 | Airbag-Steuermodul |
| 5 | 10 | Kombiinstrument, Schaltsperre (Benzin), Lampenausfallmodul |
| 6 | fünfzehn | Rückfahrscheinwerferschalter (Diesel), Fahrzeuginformationszentrum, Grafikanzeigemodul (Mini-Overheadkonsole), Park-/Neutralstellungsschalter, Geschwindigkeitsproportional-Lenkmodul, Leuchtweitenregulierungsschalter, Kombiblinker, automatischer Tag-/Nachtspiegel, Dachkonsole |
| 7 | 20 | Datenverbindungsstecker, Karosseriesteuergerät, automatischer Scheinwerferlichtsensor/VTSS-LED, Kombiinstrument, Leistungsverstärker |
| 8 | 20 | Heckscheibenwischermotor, Liftglass-Endschalter, Anhängerkupplungsstecker, Anhängerkupplungsschutzschalter |
| 9 | fünfzehn | Bremslichtschalter |
| 10 | 10 | Schalter für Heckscheibenheizung |
| 11 | 10 | Abs |
| 12 | 10 | A/C-Heizungssteuerung (MTC), Blended Door Actuator (MTC), Automatic Temperature Control Module (ATC), Recirculation Door Actuator (ATC), Fahrer-/Beifahrersitzheizungs-Steuermodul, Schalter POD |
| 13 | fünfzehn | Kombiblinker, Powe-Antennenrelais |
| 14 | fünfzehn | Zigarettenanzünder, Zigarettenanzünderrelais |
| fünfzehn | 10 | Nebelschlussleuchtenrelais |
| 16 | 10 | Kuppel-/Leselampe, Dachkonsole, Motorhaubenlampe, Gepäckraumlampe, Handschuhfachlampe, Innenbeleuchtung, Schlüsselschalter/Halolampe, Visier-/Waschtischlampe, Innenbeleuchtungsrelais |
| 17 | fünfzehn | Scheinwerferschalter, Standlichtrelais (vorne Standlicht, Karosseriesteuergerät, Scheinwerferschalter, Lampenausfallmodul, Radio, Fahrzeuginformationszentrum) |
| 18 | 15 oder 20 | 1998: Scheinwerfer-Dimmschalter (Benzin – 15A, Diesel – 20A) |
| 19 | fünfzehn | 1996-1997: Scheinwerfer-Dimmerschalter |
| 20 | fünfzehn | Automatisches Temperaturkontrollmodul (ATC), Radio, Fahrzeuginformationszentrum, Grafikanzeigemodul (Mini-Overhead-Konsole) |
| 21 | fünfzehn | Steckdose |
| 22 | 10 | Airbag-Steuermodul |
| Leistungsschalter | ||
| CB1 | 20 | Wischerintervallschalter, Wischerintervallrelais, Wischermotor, Schiebedach-Steuermodul, Schiebedachschalter |
| CB2 | 30 | Fahrer-/Beifahrertürmodul |
| CB3 | 20 | Elektrischer Sitz, Sitzheizung, Memory-Sitzmodul |
| Relais | ||
| R1 | Leistungsantenne | |
| R2 | Kombiblinker | |
| R3 | Höflichkeitslampe | |
| R4 | Nebelschlußleuchte | |
| R5 | Auto-Scheinwerfer | |
| R6 | Parklampe | |
| R7 | Feuerzeug | |
| R8 | Nebelscheinwerfer | |
| R9 | Heckscheibenheizung |
Motorraum-Sicherungskasten

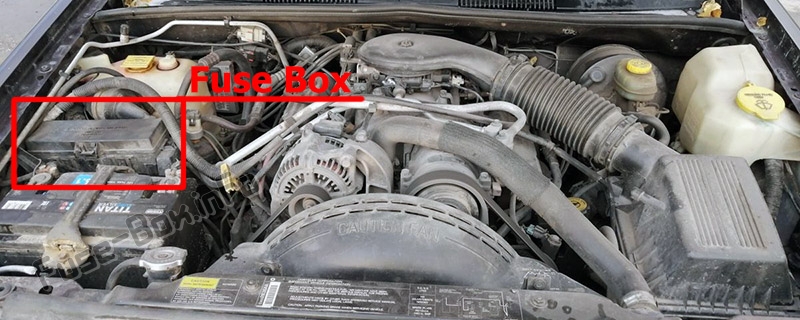

Lage des Sicherungskastens
ad vertisements

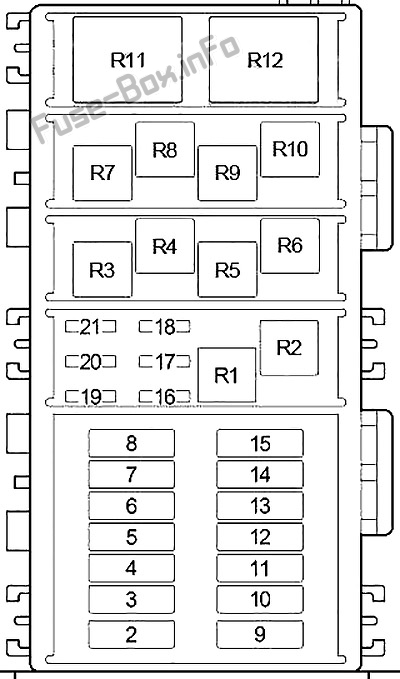

Sicherungskastendiagramm
Belegung der Sicherungen und Relais im Motorraum
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 175 | Generator |
| 2 | 60 | 1998 (maximale Kühlung): Relais für Kühlerlüfter (hohe Geschwindigkeit), Relais für Kühlerlüfter (niedrige Geschwindigkeit), Diagnosestecker |
| 3 | 40 | Relais Heckscheibenheizung, Sicherung (Motorraum): „21“ |
| 4 | 30 | Diesel: Kraftstoffheizungsrelais |
| 5 | 40 oder 50 | ABS (1996-1997 – 50A; 1998 – 40A) |
| 6 | 20 | Horn Relais |
| 7 | 40 | Gebläsemotor (MTC, ATC), Hochgeschwindigkeits-Gebläsemotorrelais (ATC), Gebläsemotormodul (ATC), automatisches Temperaturregelmodul |
| 8 | 40 | Anlasserrelais, Zündschalter (Anlasserrelais, Kupplungsverriegelungsschalter (M/T), Sicherung (Fahrgastraum): „1“, „2“, „3“, „4“, „5“, „6“, „11 „, „12“, „22“, „CB1“; Sicherung (Motorraum): „18“) |
| 9 | – | Nicht benutzt |
| 10 | 20 | Sicherung (Fahrgastraum): „14“, „15“ |
| 11 | 50 | Sicherung (Fahrgastraum): „7“, „8“, „9“, „CB2“ |
| 12 | – | Nicht benutzt |
| 13 | 30 | Scheinwerferschalter, automatisches Scheinwerferrelais, Tagfahrlichtmodul, Sicherung (Fahrgastraum): „13“ |
| 14 | 20 | Abs |
| fünfzehn | 40 | Sicherung (Fahrgastraum): „13“, „16“, „19“, „20“, „21“, „CB3“ |
| 16 | 15 oder 20 | Benzin: Kraftstoffpumpenrelais (20A); Diesel: Antriebsstrang-Steuermodul (15A) |
| 17 | fünfzehn | Getriebesteuerrelais |
| 18 | fünfzehn | Benzin: Automatisches Abschaltrelais, Antriebsstrangsteuermodul, Karosseriesteuermodul, Klimakompressorkupplungsrelais, Kraftstoffpumpenrelais, Arbeitszyklus-EVAP-/Spülmagnetventil, Verdunstungssystem-Lecksuchpumpe;
Diesel: Kraftstoffheizungsrelais, Antriebsstrangsteuermodul, MSA-Controller, Karosseriesteuermodul |
| 19 | 20 | Nebelscheinwerferrelais |
| 20 | 20 oder 25 | Benzin: Automatisches Abschaltrelais (Kraftstoffinjektoren, Zündspulen, Sauerstoffsensoren), Antriebsstrang-Steuermodul (20A);
Diesel: Automatisches Abschaltrelais (Antriebsstrangsteuermodul, Glühkerzenrelais, AGR-Magnetventil, Generator, Luftmassenstrommodul, Kraftstoffpumpenmodul, MSA-Controller) (25A) |
| 21 | fünfzehn | Klimakompressorkupplung |
| Relais | ||
| R1 | Getriebesteuerung | |
| R2 | Horn | |
| R3 | Klimakompressorkupplung | |
| R4 | ABS Haupt | |
| R5 | Nicht benutzt | |
| R6 | Automatisches Herunterfahren | |
| R7 | Intervall-Wischer | |
| R8 | Anlasser | |
| R9 | Nicht benutzt | |
| R10 | Benzinpumpe | |
| R11 | Kraftstoffheizung (Diesel) | |
| R12 | ABS-Pumpe |
