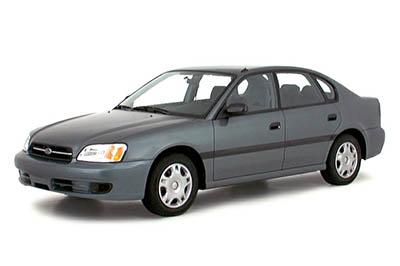

In diesem Artikel betrachten wir den Subaru Legacy der dritten Generation (BE, BH, BT), der von 1998 bis 2004 produziert wurde. Hier finden Sie Sicherungskastendiagramme von Subaru Legacy 1999, 2000, 2001, 2002, 2003 und 2004 , informieren Sie sich über die Lage der Sicherungstafeln im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsanordnung).
der Inhalt
Sicherungsanordnung Subaru Legacy 1999-2004
Die Sicherungen des Zigarettenanzünders (Steckdose) im Subaru Legacy sind die Sicherungen Nr. 4 (Zigarettenanzünder) und Nr. 20 oder Nr. 21 (Zubehörsteckdose) im Sicherungskasten der Instrumententafel.
Lage des Sicherungskastens
Passagierabteil
Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.
Sicherungskasten im Motorraum
Sicherungskastendiagramme
ad vertisements
2000
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2000)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 15A | Heizlüfter |
| 2 | 15A | Heizlüfter |
| 3 | 15A | Elektrisches Türschloss, Keyless Entry |
| 4 | 20A | Zigarettenanzünder, Ferngesteuerte Rückspiegel |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15A | SRS-Airbag |
| 7 | 15A | Nebelscheinwerfer |
| 8 | 30A | ABS-Magnetventil |
| 9 | 15A | Radio, Uhr |
| 10 | 15A | Anhänger |
| 11 | 15A | Motorzündanlage, SRS-Airbag |
| 12 | 10 A | Helligkeitsregelung der Beleuchtung |
| 13 | 15A | Benzinpumpe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| fünfzehn | 30A | Scheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Tempomat, ABS-Steuerung |
| 19 | 20A | Spiegelheizung, Wischer-Enteiser |
| 20 | 20A | Zubehörsteckdose, Sitzheizung |
Motorraum
Belegung der Sicherungen im Motorraum (2000)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 21 | 20A | Kühlerlüfter (Haupt) |
| 22 | 20A | Kühlerlüfter (Sub) |
| 23 | 20A | Heckscheibenheizung |
| 24 | 15A | Warnblinker, Hupe |
| 25 | 15A | Messgerät, SRS-Airbagsystem-Warnleuchte |
| 26 | 10 A | Steuergerät für Automatikgetriebe, ABS-EINHEIT |
| 27 | 10 A | Generator |
| 28 | 15A | Scheinwerfer (rechte Seite) |
| 29 | 15A | Scheinwerfer (linke Seite) |
| 30 | 20A | Lichtschalter |
| 31 | 15A | Uhr, Innenbeleuchtung |
2001, 2002, 2003
ad vertisements
Instrumententafel (2.5L)
Zuordnung der Sicherungen in der Instrumententafel (2,5L – 2001, 2002, 2003)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 15A | Heizlüfter |
| 2 | 15A | Heizlüfter |
| 3 | 15A | Elektrisches Türschloss, Keyless Entry |
| 4 | 20A | Zigarettenanzünder, Ferngesteuerte Rückspiegel |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15A | SRS-Airbag |
| 7 | 15A | Nebelscheinwerfer |
| 8 | 30A | ABS-Magnetventil |
| 9 | 15A | Radio, Uhr |
| 10 | 15A | Anhänger |
| 11 | 15A | Motorzündanlage, SRS-Airbag |
| 12 | 10 A | Helligkeitsregelung der Beleuchtung |
| 13 | 15A | Benzinpumpe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| fünfzehn | 30A | Scheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Tempomat, ABS-Steuerung |
| 19 | 20A | Spiegelheizung, Wischer-Enteiser |
| 20 | 20A | Zubehörsteckdose, Sitzheizung |
ad vertisements
Instrumententafel (3.0L)
Zuordnung der Sicherungen in der Instrumententafel (3.0L – 2001, 2002, 2003)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 15A | Heizlüfter |
| 2 | 15A | Heizlüfter |
| 3 | 15A | Elektrisches Türschloss, Keyless Entry |
| 4 | 20A | Zigarettenanzünder, Ferngesteuerte Rückspiegel |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15A | SRS-Airbag |
| 7 | 15A | Nebelscheinwerfer |
| 8 | 30A | ABS (VDC)-Magnetventil |
| 9 | 15A | Radio, Uhr |
| 10 | 15A | Anhänger |
| 11 | 15A | Motorzündanlage, SRS-Airbag |
| 12 | 10 A | Helligkeitsregelung der Beleuchtung |
| 13 | 15A | Benzinpumpe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| fünfzehn | 30A | Scheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Tempomat, ABS (VDC)-Steuerung |
| 19 | 20A | Spiegelheizung, Wper Enteiser |
| 20 | 20A | McIntosh-Audioverstärker (falls vorhanden) |
| 21 | 20A | Zubehörsteckdose, Sitzheizung |
ad vertisements
Motorraum (2.5L)
Zuordnung der Sicherungen im Motorraum (2,5L – 2001, 2002, 2003)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 20A | Kühlerlüfter (Haupt) |
| 2 | 20A | Kühlerlüfter (Sub) |
| 3 | 50A | ABS-Motor |
| 4 | 20A | Heckscheibenheizung |
| 5 | 15A | Warnblinker, Hupe |
| 6 | 15A | Messgerät, SRS-Airbagsystem-Warnleuchte |
| 7 | 10 A | Steuergerät für Automatikgetriebe, ABS-EINHEIT |
| 8 | 10 A | Generator |
| 9 | 15A | Scheinwerfer (rechte Seite) |
| 10 | 15A | Scheinwerfer (linke Seite) |
| 11 | 20A | Lichtschalter |
| 12 | 15A | Uhr, Innenbeleuchtung |
Motorraum (3.0L)
Zuordnung der Sicherungen im Motorraum (3.0L – 2001, 2002, 2003)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 30A | Kühlerlüfter (Haupt) |
| 2 | 30A | Kühlerlüfter (Sub) |
| 3 | 50A | ABS (VDC)-Motor |
| 4 | 30A | McIntosh-Audioverstärker (falls vorhanden) |
| 5 | 20A | Heckscheibenheizung |
| 6 | 15A | Warnblinker, Hupe |
| 7 | 15A | Messgerät, SRS-Airbagsystem-Warnleuchte |
| 8 | 10 A | Steuergerät für Automatikgetriebe, ABS-EINHEIT |
| 9 | 10 A | Generator |
| 10 | 15A | Scheinwerfer (rechte Seite) |
| 11 | 15A | Scheinwerfer (linke Seite) |
| 12 | 20A | Lichtschalter |
| 13 | 15A | Uhr, Innenbeleuchtung |
2004
ad vertisements
Instrumententafel (2.5L)
Zuordnung der Sicherungen in der Instrumententafel (2.5L – 2004)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 15A | Heizlüfter |
| 2 | 15A | Heizlüfter |
| 3 | 15A | Elektrisches Türschloss, Keyless Entry |
| 4 | 20A | Spiegelheizung, Zigarettenanzünder, Ferngesteuerte Rückspiegel |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15A | SRS-Airbag |
| 7 | 15A | Nebelscheinwerfer |
| 8 | 30A | ABS-Magnetventil |
| 9 | 15A | Radio, Uhr |
| 10 | 15A | Anhänger |
| 11 | 15A | Motorzündanlage, SRS-Airbag |
| 12 | 10 A | Helligkeitsregelung der Beleuchtung |
| 13 | 15A | Benzinpumpe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| fünfzehn | 30A | Scheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Tempomat, ABS-Steuerung |
| 19 | 20A | Wischer-Enteiser |
| 20 | 20A | Zubehörsteckdose, Sitzheizung |
| 21 | 15A | Zündspule und Zündgerät (nur Fahrzeuge mit CALIFORNIA-Spezifikation) |
ad vertisements
Instrumententafel (3.0L)
Zuordnung der Sicherungen in der Instrumententafel (3.0L – 2004)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 15A | Heizlüfter |
| 2 | 15A | Heizlüfter |
| 3 | 15A | Elektrisches Türschloss, Keyless Entry |
| 4 | 20A | Zigarettenanzünder, Rückspiegel mit Fernbedienung, Spiegelheizung |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15A | SRS-Airbag |
| 7 | 15A | Nebelscheinwerfer |
| 8 | 30A | ABS (VDC)-Magnetventil |
| 9 | 15A | Radio, Uhr |
| 10 | 15A | Anhänger |
| 11 | 15A | Motorzündanlage, SRS-Airbag |
| 12 | 10 A | Helligkeitsregelung der Beleuchtung |
| 13 | 15A | Benzinpumpe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| fünfzehn | 30A | Scheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Tempomat, ABS (VDC)-Steuerung |
| 19 | 20A | Wischer-Enteiser |
| 20 | 20A | McIntosh-Audioverstärker (falls vorhanden) |
| 21 | 20A | Zubehörsteckdose, Sitzheizung |
ad vertisements
Motorraum (2.5L)
Belegung der Sicherungen im Motorraum (2.5L – 2004)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 20A | Kühlerlüfter (Haupt) |
| 2 | 20A | Kühlerlüfter (Sub) |
| 3 | 50A | ABS-Motor |
| 4 | 20A | Heckscheibenheizung |
| 5 | 15A | Warnblinker, Hupe |
| 6 | 15A | Messgerät, SRS-Airbagsystem-Warnleuchte |
| 7 | 10 A | Steuergerät für Automatikgetriebe, ABS-EINHEIT |
| 8 | 10 A | Generator |
| 9 | 15A | Scheinwerfer (rechte Seite) |
| 10 | 15A | Scheinwerfer (linke Seite) |
| 11 | 20A | Lichtschalter |
| 12 | 15A | Uhr, Innenbeleuchtung |
Motorraum (3.0L)
Zuordnung der Sicherungen im Motorraum (3.0L – 2004)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 30A | Kühlerlüfter (Haupt) |
| 2 | 30A | Kühlerlüfter (Sub) |
| 3 | 30A | ABS-Motor |
| 3 | 50A | VDC-Motor |
| 4 | 30A | McIntosh-Audioverstärker (falls vorhanden) |
| 5 | 20A | Heckscheibenheizung |
| 6 | 15A | Warnblinker, Hupe |
| 7 | 15A | Messgerät, SRS-Airbagsystem-Warnleuchte |
| 8 | 10 A | Steuergerät für Automatikgetriebe, ABS-EINHEIT |
| 9 | 10 A | Generator |
| 10 | 15A | Scheinwerfer (rechte Seite) |
| 11 | 15A | Scheinwerfer (linke Seite) |
| 12 | 20A | Lichtschalter |
| 13 | 15A | Uhr, Innenbeleuchtung |
