Der kompakte MPV Toyota Verso (AR20) wurde von 2009 bis 2018 produziert. In diesem Artikel finden Sie Sicherungskastendiagramme des Toyota Verso 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 und 2018 , informieren Sie sich über die Lage der Sicherungstafeln im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsanordnung) und Relais.
der Inhalt
Sicherungsanordnung Toyota Verso 2009-2018
Die Sicherungen des Zigarettenanzünders (Steckdose) im Toyota Verso sind die Sicherungen Nr. 4 „ACC-B“ („CIG“, „ACC“-Sicherungen), Nr. 24 „CIG“ (Zigarettenanzünder) im Sicherungskasten der Instrumententafel und # 50 „PWR OUTLET“ (Steckdose) im Motorraum-Sicherungskasten.
Übersicht Fahrgastraum
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Sicherungskasten im Fahrgastraum

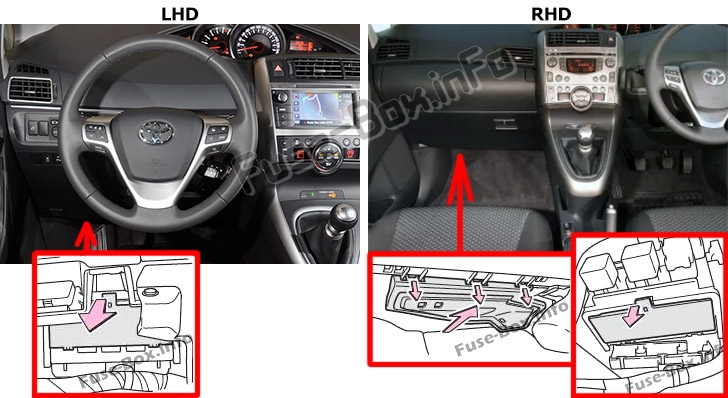

Lage des Sicherungskastens
Der Sicherungskasten befindet sich unter der Instrumententafel (auf der linken Seite), hinter der Abdeckung.
Linkslenker: Deckel abnehmen.
Fahrzeuge mit Rechtslenkung: Entfernen Sie die Abdeckung und nehmen Sie dann die Abdeckung ab.
ad vertisements

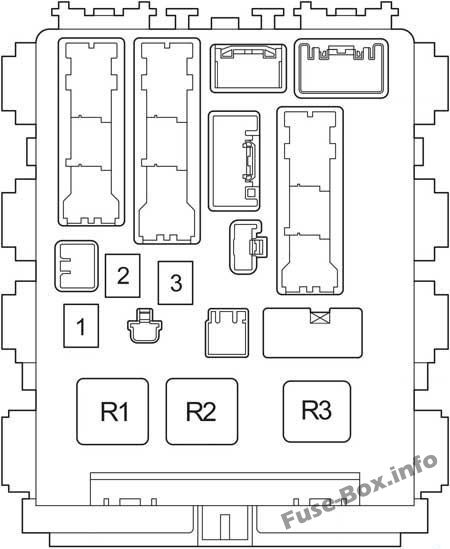

Sicherungskastendiagramm
Belegung der Sicherungen im Fahrgastraum
| Nein. | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | AM1 | 7,5 | Tempomat (1ZR-FAE, 2ZR-FAE, 1AD-FTV, 2AD-FHV), CVT- und Schaltanzeige (2ZR-FAE), ECT- und A/T-Anzeige (2AD-FHV), Elektrisches Leistungskontrollsystem (ohne Einstiegs- und Startsystem), Motorsteuerung (1ZR-FAE, 2ZR-FAE, 1AD-FTV, 2AD-FHV), Starten (ohne Entry & Start System) |
| 2 | FR NEBEL | 15/7,5 | Nebelscheinwerfer |
| 3 | DRL | 7,5 | Tagfahrlichtsystem |
| 4 | ACC-B | 25 | „CIG“, „ACC“ Sicherungen |
| 5 | TÜR | 25 | Automatische Lichtsteuerung, Hecktüröffner, Kombiinstrument, Türschlosssteuerung, Doppelverriegelung, Wegfahrsperre (mit Einstiegs- und Startsystem), Einstiegs- und Startsystem, Nebelscheinwerfer, Scheinwerfer, Scheinwerferreiniger, Beleuchtung, Innenbeleuchtung, Schlüsselerinnerung (ohne Entry & Start System), Light Auto Turn Off System, Lichterinnerung, Fensterheber, Nebelschlussleuchte, Dachsonnenblende, Sicherheitsgurtwarnung, Starten (mit Entry & Start System), Lenkschloss (mit Entry & Start System), Stop & Start System, Rücklicht, Diebstahlschutz, drahtlose Türschlosssteuerung |
| 6 | SCHIEBEDACH | 20 | Dachsonnenschutz |
| 7 | STOPPEN | 10 | ABS, Geschwindigkeitsregelung, CVT- und Schaltanzeige (2ZR-FAE), ECT- und A/T-Anzeige (2AD-FHV), Elektrisches Leistungskontrollsystem (mit Einstiegs- und Startsystem), Berganfahrhilfe, Schaltsperre, Bremslicht , TRC, VSC |
| 8 | OBD | 7,5 | On-Board-Diagnosesystem |
| 9 | ECU-IG NO.2 | 10 | Klimaanlage, Audiosystem (ab Nov. 2011), Hecktüröffner (mit Einstiegs- und Startsystem), Rückfahrlicht, Aufladen, Tempomat, CVT- und Schaltanzeige (2ZR-FAE), ECT- und A/T-Anzeige ( 2AD-FHV), Motorsteuerung, Wegfahrsperre, Entry & Start System, Heizung, Spiegelheizung, Navigationssystem (ab Nov. 2011), Parkassistent (RearView Monitor), Parkassistent (TOYOTA Parkassistent-Sensor), Heckscheibe Antibeschlag, Sicherheitsgurtwarnung, SRS, Anlassen (mit Einstiegs- und Startsystem), Lenkschloss (mit Einstiegs- und Startsystem), Diebstahlschutz, Blinker und Warnblinklicht, Kabellose Türschlosssteuerung (mit Einstiegs- und Startsystem) |
| 10 | ECU-IG NO.1 | 10 | ABS, Automatische Lichtsteuerung, Hecktüröffner, Kombiinstrument, Kühlgebläse, Tempomat (1AD-FTV, 2AD-FHV, 1ZR-FAE, 2ZR-FAE), CVT- und Schaltanzeige (2ZR-FAE), Türschlosssteuerung, Doppelverriegelung, ECT- und A/T-Anzeige (2AD-FHV), Motorsteuerung (1AD-FTV, 2AD-FHV, 1ZR-FAE, 2ZR-FAE), Wegfahrsperre (mit Entry & Start System), Entry & Start System , EPS, Nebelscheinwerfer, Scheinwerfer, Leuchtweitenregulierung (automatisch), Scheinwerferreiniger, Berganfahrhilfe, Beleuchtung, Innenbeleuchtung, Schlüsselerinnerung (ohne Einstiegs- und Startsystem), Lichtabschaltautomatik, Lichterinnerung, Fensterheber, Nebelschlussleuchte, Dachsonnenblende, Sicherheitsgurtwarnung, Schaltsperre, Anlassen (mit Entry & Start System), Lenkschloss (mit Entry & Start System), Bremslicht, Rücklicht, Diebstahlschutz,Reifendruck-Warnsystem, TRC, VSC, drahtlose Türschlosssteuerung |
| 11 | WASCHMASCHINE | fünfzehn | Wischer und Waschanlage vorn, Wischer und Waschanlage hinten |
| 12 | RR WISCHER | fünfzehn | Heckscheibenwischer und -waschanlage |
| 13 | WISCHER | 25 | Scheibenwischer und -waschanlage |
| 14 | HTR-IG | 10 | Klimaanlage, Tempomat (1WW), Motorsteuerung (1WW), Heizung, Spiegelheizung, elektrische Heizung, Heckscheibenheizung, Stop & Start System |
| fünfzehn | SITZ HTR | fünfzehn | Sitzheizung |
| 16 | METER | 7,5 | ABS, Klimaanlage, Audiosystem (ab Nov. 2011), Heckklappenöffner, Aufladen, Kombiinstrument, Kühlgebläse, Tempomat (1AD-FTV, 2AD-FHV, 1ZR-FAE, 2ZR-FAE), CVT und Schaltanzeige (2ZR-FAE), Türschlosssteuerung, ECT- und A/T-Anzeige (2AD-FHV), Elektrisches Leistungskontrollsystem (mit Einstiegs- und Startsystem), Motorsteuerung (1AD-FTV, 2AD-FHV, 1ZR-FAE, 2ZR -FAE), Wegfahrsperre (mit Entry & Start System), Entry & Start System, EPS, Nebelscheinwerfer, Scheinwerfer, Leuchtweitenregulierung (automatisch), Heizung, Berganfahrhilfe, Beleuchtung, Innenbeleuchtung, Schlüssel Erinnerung (ohne Entry & Start System), Lichterinnerung, Navigationssystem (ab Nov. 2011), Parkassistent (Rear View Monitor (ab Nov. 2011)), Parkassistent (TOYOTA Parkassistent-Sensor), Nebelschlussleuchte, Sitz Gurtwarnung, SRS,Anlassen (mit Entry & Start System), Lenkschloss (mit Entry & Start System), Stop & Start System, Rücklicht, Diebstahlschutz, Reifendruck-Warnsystem, TRC, VSC, Kabellose Türschlosssteuerung (mit Entry & Start System) |
| 17 | IGN | 7,5 | ABS (mit VSC), Hecktüröffner (mit Einstiegs- und Startsystem), Geschwindigkeitsregelung, CVT- und Schaltanzeige (2ZR-FAE), ECT- und A/T-Anzeige (2AD-FHV), Elektrisches Leistungskontrollsystem (ohne Einstiegs- und Startsystem), Motorsteuerung, Wegfahrsperre, Entry & Start System, Hill-Start Assist Control, SRS, Starten (mit Entry & Start System), Lenkschloss (mit Entry & Start System), Bremslicht, TRC, VSC, Drahtlose Türschlosssteuerung (mit Zugangs- und Startsystem) |
| 18 | RR NEBEL | 7,5 | Nebelschlussleuchte |
| 19 | – | – | – |
| 20 | – | – | – |
| 21 | MIR HTR | 10 | Tempomat (1WW, 1ZR-FAE, 2ZR-FAE), CVT- und Schaltanzeige (2ZR-FAE), Motorsteuerung (1WW, 1ZR-FAE, 2ZR-FAE), Spiegelheizung, Heckscheibenheizung |
| 22 | – | – | – |
| 23 | ACC | 7,5 | Audiosystem (ab Nov. 2011), Automatische Lichtsteuerung, Hecktüröffner, Zigarettenanzünder, Kombiinstrument, Türschlosssteuerung, Doppelverriegelung, Wegfahrsperre (mit Entry & Start System), Entry & Start System, Nebelscheinwerfer, Scheinwerfer, Scheinwerferreiniger, Beleuchtung, Innenbeleuchtung, Schlüsselerinnerung (ohne Entry & Start System), Licht Auto Turn Off System, Lichterinnerung, Navigationssystem (ab Nov. 2011), Einparkhilfe (Rear View Monitor (ab Nov. 2011) ), Steckdose, Fensterheber, Nebelschlussleuchte, Fernbedienungsspiegel, Dachsonnenblende, Sicherheitsgurtwarnung, Schaltsperre, Anlassen (mit Entry & Start System), Lenkschloss (mit Entry & Start System), Stop & Start System, Rücklicht, Diebstahlschutz, drahtlose Türschlosssteuerung |
| 24 | CIG | fünfzehn | Zigarettenanzünder |
| 25 | – | – | – |
| 26 | RR-TÜR | 20 | Fensterheber hinten rechts |
| 27 | RL TÜR | 20 | Fensterheber hinten links |
| 28 | FR TÜR | 20 | Fensterheber vorne rechts |
| 29 | ECU-IG NR.3 | 10 | Audiosystem (ab Nov. 2011), automatischer blendfreier EC-Spiegel, Hecktüröffner (mit Entry & Start System), Wegfahrsperre (mit Entry & Start System), Entry & Start System, Navigationssystem (ab Nov. 2011 .) ), Parkassistent (Rückfahrmonitor), Dachsonnenschutz, Anlassen (mit Entry & Start System), Lenkschloss (mit Entry & Start System), Stop & Start System, Kabellose Türschlosssteuerung (mit Entry & Start System) |
| 30 | PANEL | 7,5 | Beleuchtung, Parkassistent (TOYOTA Parkassistent-Sensor) |
| 31 | SCHWANZ | 10 | Tempomat (1WW, 1ZR-FAE, 2ZR-FAE), CVT- und Schaltanzeige (2ZR-FAE), Motorsteuerung (1WW, 1ZR-FAE, 2ZR-FAE), Nebelscheinwerfer, Leuchtweitenregulierung (manuell), Beleuchtung, Parkassistent (TOYOTA Parkassistent-Sensor), Nebelschlussleuchte, Rücklicht |
Vorderseite
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | ENERGIE | 30 | Fensterheber vorne links Front |
| 2 | DEF | 30 | Heckscheibenheizung, Sicherung „MIR HTR“ |
| 3 | – | – | – |
| Relais | |||
| R1 | Zündung (IG1) | ||
| R2 | Kurzer Stift (A/C-Automatik) Heizung (HTR (außer A/C-Automatik)) | ||
| R3 | LHD: Blinker Blinker |
ad vertisements
Zusätzlicher Sicherungskasten
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | WISCHER NR.2 | 7,5 | Ladesystem, Tempomat (1ZR-FAE, 2ZR-FAE), CVT- und Schaltanzeige (2ZR-FAE), Elektrisches Leistungskontrollsystem, Motorsteuerung (1ZR-FAE, 2ZR-FAE) |
| 2 | – | – | – |
Relaisbox №1
| № | Relais |
|---|---|
| R1 | Nebelscheinwerfer (FR FOG) |
| R2 | Zubehör (ACC) |
| R3 | Tagfahrlichtsystem (DRL) |
| R4 | Panel (PANEL) |
Relaisbox №2
| № | Relais |
|---|---|
| R1 | Anlasser (ST) |
| R2 | Nebelschlussleuchte (RR FOG) |
| R3 | Steckdose (ACC BUCHSE) |
| R4 | Innenbeleuchtung (DOME LAMP CUT) |
Motorraum-Sicherungskasten

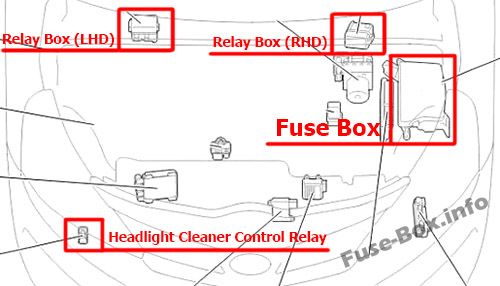

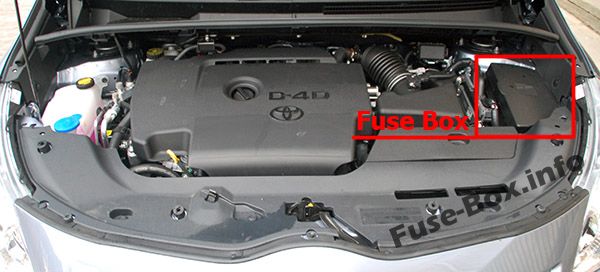

Lage des Sicherungskastens
Der Sicherungskasten befindet sich im Motorraum (links).

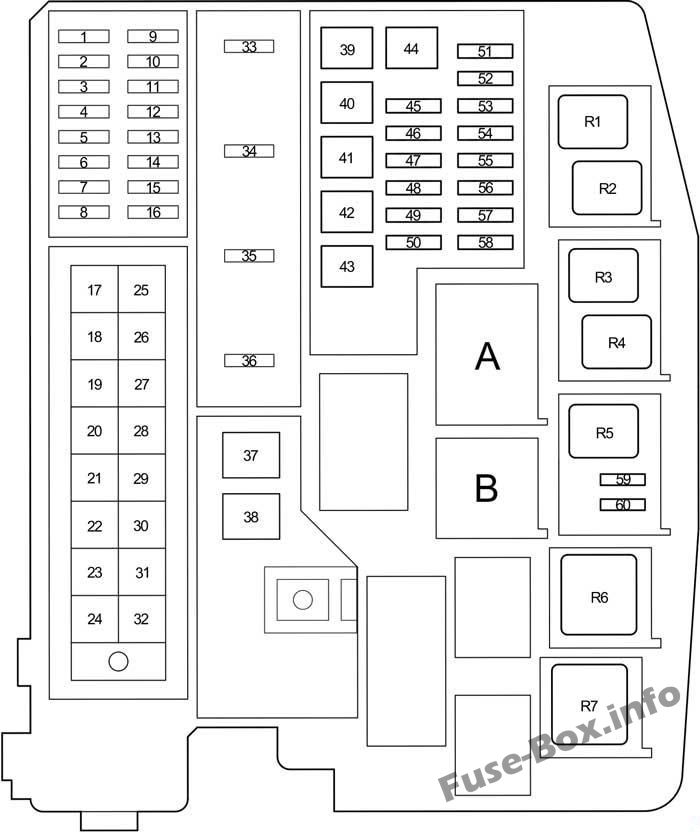

Sicherungskastendiagramm
ad vertisements

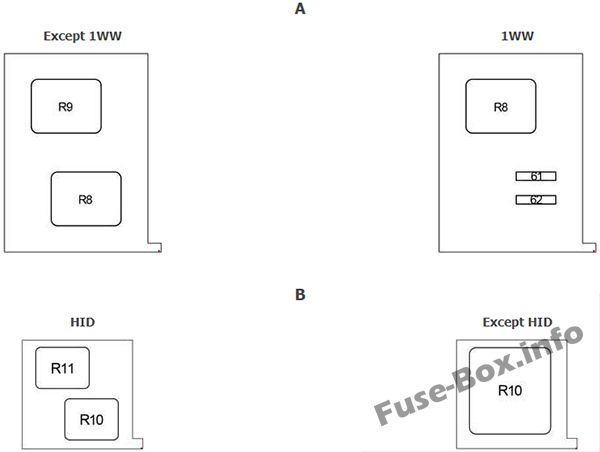

Zuordnung der Sicherungen und Relais im Motorraum
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | KUPPEL | 10 | Gepäckraumbeleuchtung, Waschtischbeleuchtung, Innenbeleuchtung an der Vordertür, persönliche Beleuchtung/Innenbeleuchtung, Fußbeleuchtung |
| 2 | RAD NR.1 | 20/15 | vor Jan. 2014: Audiosystem, Navigationssystem, Parkassistent (Rear View Monitor) |
| 3 | ECU-B | 10 | ABS, Klimaanlage, Audiosystem ab Nov. 2011), Automatische Lichtsteuerung, Hecktüröffner, Aufladen, Kombiinstrument, Kühlgebläse, Geschwindigkeitsregelung, CVT- und Schaltanzeige (2ZR-FAE), Türschlosssteuerung, Doppelverriegelung, ECT- und A/T-Anzeige (2AD-FHV), Elektrisches Leistungskontrollsystem (mit Einstiegs- und Startsystem), Motorsteuerung, Wegfahrsperre (mit Einstiegs- und Startsystem), Einstiegs- und Startsystem, EPS, Nebelscheinwerfer, Scheinwerfer , Scheinwerferreiniger, Heizung, Berganfahrhilfe, Beleuchtung, Innenbeleuchtung, Schlüsselerinnerung (ohne Einstiegs- und Startsystem), Lichtabschaltautomatik, Lichterinnerung, Navigationssystem (ab Nov. 2011), Einparkhilfe (Rückansicht .) Monitor), Parkassistent (TOYOTA Parkassistent-Sensor), Fensterheber, Nebelschlussleuchte, Dachsonnenblende, Gurtwarnung, SRS, Anfahren (mit Einstieg &Startsystem), Lenkschloss (mit Einstiegs- und Startsystem), Stopp- und Startsystem, Rücklicht, Diebstahlschutz, Reifendruck-Warnsystem, TRC, VSC, Kabellose Türschlosssteuerung |
| 4 | DCC | – | – |
| 5 | ECU-B2 | 10 | Klimaanlage, Hecktüröffner (mit Entry & Start System), Türschlosssteuerung, Motor Wegfahrsperre, Entry & Start System, Heizung, elektrische Fensterheber, Anlassen (mit Entry & Start System), Lenkschloss (mit Entry & Start System) , Kabellose Türschlosssteuerung (mit Zugangs- und Startsystem) |
| 6 | EFI HAUPT NR.2 | 7,5 | Tempomat (1AD-FTV, 2AD-FHV, 1WW), ECT- und A/T-Anzeige (2AD-FHV), Motorsteuerung (1AD-FTV, 2AD-FHV, 1WW) |
| 7 | TÜR NR.2 | 25 | Automatische Lichtsteuerung, Hecktüröffner, Kombiinstrument, Türschlosssteuerung, Doppelverriegelung, Wegfahrsperre (mit Einstiegs- und Startsystem), Einstiegs- und Startsystem, Nebelscheinwerfer, Scheinwerfer, Scheinwerferreiniger, Beleuchtung, Innenbeleuchtung, Schlüsselerinnerung (ohne Entry & Start System), Light Auto Turn Off System, Lichterinnerung, Fensterheber, Nebelschlussleuchte, Dachsonnenblende, Sicherheitsgurtwarnung, Starten (mit Entry & Start System), Lenkschloss (mit Entry & Start System), Stop & Start System, Rücklicht, Diebstahlschutz, drahtlose Türschlosssteuerung |
| 8 | – | – | – |
| 9 | IGT/INJ | fünfzehn | Multiport-Kraftstoffeinspritzsystem/Sequenzielles Multiport-Kraftstoffeinspritzsystem |
| 10 | STRG-SPERRE | 20 | Lenkschlosssystem |
| 11 | A/F | 20 | Tempomat (1AD-FTV, 2AD-FHV), ECT- und A/T-Anzeige (2AD-FHV), Motorsteuerung (1AD-FTV, 2AD-FHV) |
| 12 | AM2 | 30 | Hecktüröffner (mit Entry & Start System), Wegfahrsperre (mit Entry & Start System), Entry & Start System, Starten (mit Entry & Start System), Starten (ohne Entry & Start System), Lenkschloss, Kabellose Tür Schlosssteuerung (mit Einstiegs- und Startsystem) |
| 13 | ETCS | 10 | Elektronisches Drosselklappensteuerungssystem |
| 14 | TURN-HAZ | 10 | Blinker und Warnblinklicht |
| fünfzehn | – | – | – |
| 16 | AM2 NR.2 | 7,5 | Heckklappenöffner (mit Einstiegs- und Startsystem), Tempomat, CVT- und Schaltanzeige (2ZR-FAE), ECT- und A/T-Anzeige (2AD-FHV), Elektrisches Leistungssteuerungssystem, Motorsteuerung, Wegfahrsperre (mit Einstieg .) & Start System), Entry & Start System, Starten (mit Entry & Start System), Starten (ohne Entry & Start System), Lenkschloss (mit Entry & Start System), Kabellose Türschlosssteuerung (mit Entry & Start System) |
| 17 | HTR | 50 | außer 1WW: Klimaanlage, Heizung |
| 18 | ABS Nr. 1 | 50 | ABS, Berganfahrhilfe, TRC, VSC |
| 19 | CDS-LÜFTER | 30 | Diesel: Kühlgebläse |
| 20 | RDI-FAN | 40 | Lüfter |
| 21 | H-LP CLN | 30 | Scheinwerferreiniger |
| 22 | AN IP/JB | 120 | „ECU-IG NO.2“, „HTR-IG“, „WIPER“, „RR WIPER“, „WASHER“, „ECU-IG NO.1“, „ECU-IG NO.3“, „SEAT HTR“ , „AM1“, „DOOR“, „STOP“, „FR DOOR“, „POWER“, „RR DOOR“, „RL DOOR“, „OBD“, „ACC-B“, „RR FOG“, „FR FOG „, „DEF“, „TAIL“, „SUNROOF“, „DRL“ Sicherungen |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | H-LP HAUPT | 50 | außer 1WW: „H-LP LH LO“, „H-LP RH LO“, „H-LP LH HI“, „H-LP RH HI“ Sicherungen |
| 26 | PI | 50 | 1WW: Sicherungen „HORN“, „IG2“, „FUEL PMP“ |
| 27 | PI | 50 | außer 1WW: „EFI MAIN“, „IGT/INJ“, „HORN“, „IG2“ Sicherungen |
| 27 | H-LP HAUPT | 50 | 1WW: „H-LP LH LO“, „H-LP RH LO“, „H-LP LH HI“, „H-LP RH HI“ Sicherungen |
| 28 | EFI HAUPT | 50 | außer 1WW: Tempomat (1AD-FTV, 2AD-FHV), ECT- und A/T-Anzeige (2AD-FHV), Motorsteuerung (1AD-FTV, 2AD-FHV), Stop & Start System |
| 28 | KRAFTSTOFF HTR | 50 | 1WW: Kraftstoffheizung |
| 29 | P-SYSTEM | 30 | VALVEMATIC-System |
| 30 | GLÜHEN | 80 | außer 1WW: Motor-Glühsystem |
| 30 | EPS | 80 | 1WW: Elektrische Servolenkung |
| 31 | EPS | 80 | außer 1WW: Elektrische Servolenkung |
| 31 | GLÜHEN | 80 | 1WW: Motor-Glühsystem |
| 32 | ALT | 120 | Benzin: Ladesystem, „RDI FAN“, „CDS FAN“, „H-LP CLN“, „ABS NO.1“, „ABS NO.2“, „HTR“, „PWR OUTLET“, „HTR SUB NO. 1“, „HTR SUB NO.2“, „HTR SUB NO.3“, „ECU-IG NO.2“, „HTR-IG“, „WIPER“, „RR WIPER“, „WASHER“, „ECU- IG NO.1“, „ECU-IG NO.3“, „SEAT HTR“, „AM1, DOOR“, „STOP“, „FR DOOR“, „POWER“, „RR DOOR“, „RL DOOR“, “ OBD“, „ACC-B“, „RR FOG“, „FR FOG“, „DEF“, „TAIL“, „SUNROOF“, „DRL“ Sicherungen fuse |
| 32 | ALT | 140 | Diesel (außer 1WW): Ladesystem, „RDI FAN“, „CDS FAN“, „H-LP CLN“, „ABS NO.1“, „ABS NO.2“, „HTR“, „PWR OUTLET“, “ HTR SUB NR.1″, „HTR SUB NR.2“, „HTR SUB NR.3“, „ECU-IG NR.2“, „HTR-IG“, „WIPER“, „RR WIPER“, „WASHER“ , „ECU-IG NO.1“, „ECU-IG NO.3“, „SEAT HTR“, „AM1, DOOR“, „STOP“, „FR DOOR“, „POWER“, „RR DOOR“, „RL DOOR“, „OBD“, „ACC-B“, „RR FOG“, „FR FOG“, „DEF“, „TAIL“, „SUNROOF“, „DRL“ Sicherungen |
| 33 | IG2 | fünfzehn | Sicherungen „IGN“, „METER“ |
| 34 | HORN | fünfzehn | Horn, Diebstahlschutz |
| 35 | EFI HAUPT | 20 | Benzin: Multiport-Kraftstoffeinspritzsystem/Sequentielles Multiport-Kraftstoffeinspritzsystem |
| 35 | EFI HAUPT | 30 | Diesel (vor Nov. 2012): Multiport-Kraftstoffeinspritzsystem/Sequentielles Multiport-Kraftstoffeinspritzsystem |
| 35 | BENZINPUMPE | 30 | 1WW: Kraftstoffpumpe |
| 36 | IGT/INJ | fünfzehn | Benzin: Multiport-Kraftstoffeinspritzsystem/Sequentielles Multiport-Kraftstoffeinspritzsystem |
| 36 | EDU | 20 | Diesel (außer 1WW): Multiport-Kraftstoffeinspritzsystem/Sequentielles Multiport-Kraftstoffeinspritzsystem |
| 37 | EFI HAUPT | 50 | 1WW: „EFI NO.1“, „EFI NO.2“, „EFI NO.4“ Sicherungen |
| 38 | BBC | 40 | 1WW: Stopp- und Startsystem |
| 39 | HTR SUB NR.3 | 30 | Leistungsheizer (elektrischer Typ) |
| 40 | – | – | – |
| 41 | HTR SUB NR.2 | 30 | Leistungsheizer (elektrischer Typ) |
| 42 | HTR | 50 | Klimaanlage, Heizung |
| 43 | HTR SUB NR.1 | 50 | 1WW: Leistungsheizer (elektrischer Typ) |
| 43 | HTR SUB NR.1 | 30 | außer 1WW: Power Heater (Elektrischer Typ) |
| 44 | – | – | – |
| 45 | STV HTR | 25 | Leistungsheizer (Verbrennungstyp) |
| 46 | ABS Nr. 2 | 30 | ABS, Berganfahrhilfe, TRC, VSC |
| 47 | – | – | – |
| 48 | – | – | – |
| 49 | – | – | – |
| 50 | PWR-AUSGANG | fünfzehn | Steckdose |
| 51 | H-LP LH LO | 10/15 | Linker Scheinwerfer (Abblendlicht) |
| 52 | H-LP RH LO | 10/15 | Rechter Scheinwerfer (Abblendlicht) |
| 53 | H-LP LH HI | 10 | Linker Scheinwerfer (Fernlicht) |
| 54 | H-LP RH HI | 10 | Rechter Scheinwerfer (Fernlicht) |
| 55 | EFI NR.1 | 10 | außer 1WW: Multiport-Kraftstoffeinspritzsystem/Sequentielles Multiport-Kraftstoffeinspritzsystem |
| 55 | EFI NR.1 | 7,5 | 1WW: Kühlgebläse, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 56 | EFI NR.2 | 10 | außer 1WW: Multiport-Kraftstoffeinspritzsystem/Sequentielles Multiport-Kraftstoffeinspritzsystem |
| 56 | EFI NR.2 | fünfzehn | 1WW: Multiport-Kraftstoffeinspritzsystem/Sequentielles Multiport-Kraftstoffeinspritzsystem, Stop & Start System |
| 57 | IG2 NR.2 | 7,5 | Startsystem |
| 58 | EFI NR.3 | 7,5 | vor Nov. 2012: Multiport-Kraftstoffeinspritzsystem/Sequentielles Multiport-Kraftstoffeinspritzsystem |
| 58 | EFI NR.4 | 30 | ab Nov. 2012: Multiport Fuel Injection System/Sequential Multiport Fuel Injection System |
| 58 | EFI NR.4 | 20 | 1WW: Multiport-Kraftstoffeinspritzsystem/Sequentielles Multiport-Kraftstoffeinspritzsystem |
| 59 | – | – | – |
| 60 | EFI NR.3 | 7,5 | ab Nov. 2012: Multiport Fuel Injection System/Sequential Multiport Fuel Injection System |
| 61 | CDS EFI | 5 | 1WW: Lüfter |
| 62 | RDI EFI | 5 | 1WW: Lüfter |
| Relais | |||
| R1 | (vor Nov. 2012 (FR DEICER)) (vor Nov. 2012 (BRAKE LP)) Elektrischer Lüfter (ab Nov. 2012 (FAN NO.2)) | ||
| R2 | Elektrischer Lüfter (FAN NO.3) | ||
| R3 | Luft-Kraftstoff-Verhältnis-Sensor (A/F) | ||
| R4 | (IGT/INJ) | ||
| R5 | – | ||
| R6 | Diesel: (ab Nov. 2012 (EFI MAIN)) | ||
| R7 | Scheinwerfer (H-LP) | ||
| R8 | Elektrischer Lüfter (FAN NO.1) | ||
| R9 | Elektrischer Lüfter (vor Nov. 2012 (FAN NO.2)) | ||
| R10 | Dimmer | ||
| R11 | – |
Relaisbox
| № | Relais |
|---|---|
| R1 | – |
| R2 | HTR SUB NR.1 |
| R3 | HTR SUB NR.2 |
| R4 | HTR SUB NR.3 |
