Hier finden Sie die Sicherungskasten-Belegung für den Toyota Yaris / Vitz / Belta XP90 der Baujahre 2005 bis 2013. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Toyota Yaris / Vitz / Belta 2005-2013
- Sicherungskasten im Fahrgastraum
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Zusätzlicher Sicherungskasten
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Relaisbox
- Schmelzsicherungsblock
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Toyota Yaris / Vitz / Belta XP90?
- Was zeigt die Sicherungsbelegung?
- Weitere Toyota Sicherungskasten-Belegungen
Sicherungsanordnung Toyota Yaris / Vitz / Belta 2005-2013
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Yaris / Vitz / Belta ist die Sicherung Nr. 8 „CIG“ im Sicherungskasten der Instrumententafel.
Übersicht Fahrgastraum
Schrägheck
Limousine
Sicherungskasten im Fahrgastraum

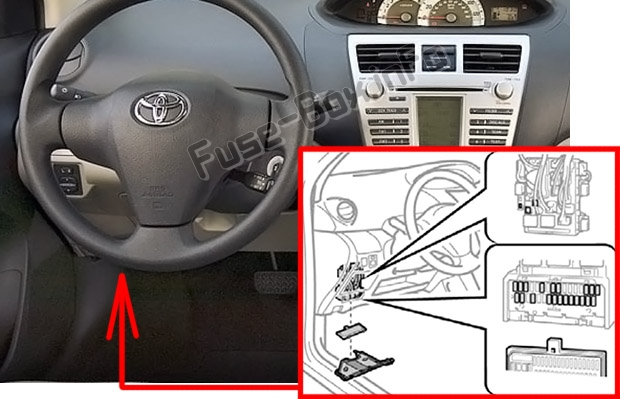

Lage des Sicherungskastens
Der Sicherungskasten befindet sich unter der Instrumententafel (links), hinter der Abdeckung.
ad vertisements

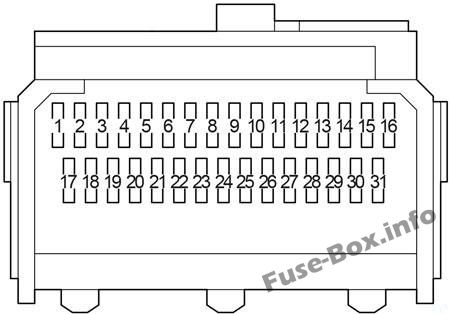

Sicherungsdiagramm
Belegung der Sicherungen im Fahrgastraum
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | SCHWANZ | 10 | Seitenmarkierungsleuchten, Standlicht Rückleuchten, Kennzeichenbeleuchtung, Mehrkanal-Einspritzsystem/sequentielle Mehrkanal-Einspritzanlage |
| 1 | PANEL2 | 7,5 | Wegfahrsperre, Einstiegs- und Startsystem, Nebelscheinwerfer, Beleuchtung, Lichterinnerung, Multimode-Schaltgetriebe, Nebelschlussleuchte, Anlasser, Lenkschloss, Rücklicht, drahtlose Türschlosssteuerung |
| 2 | PANEL1 | 7,5 | Beleuchtungen, Instrumententafelbeleuchtung, Anzeige und Anzeige |
| 3 | Klimaanlage | 7,5 | Heckscheibenheizung, Klimaanlage |
| 4 | D TÜR | 20 | Elektrischer Fensterheber |
| 5 | RL TÜR | 20 | Fensterheber hinten Beifahrer (linke Seite) |
| 6 | RR-TÜR | 20 | Fensterheber hinten Beifahrer (rechte Seite) |
| 7 | – | – | – |
| 8 | CIG | fünfzehn | Steckdose |
| 9 | ACC | 7,5 | Türschlosssystem, Außenspiegel, Audiosystem |
| 10 | – | – | – |
| 11 | ID/UP / MIR HTR |
10 | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 12 | – | – | |
| 13 | – | – | |
| 14 | RR NEBEL | 7,5 | Nebelschlussleuchten |
| fünfzehn | IGN | 7,5 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Wegfahrsperre, SRS-Airbag-System, Beifahrer-Insassenklassifizierungssystem |
| 16 | GETROFFEN | 7,5 | Meter und Spurweite |
| 17 | P S-HTR | fünfzehn | Sitzheizung |
| 18 | D S-HTR | fünfzehn | Sitzheizung |
| 19 | WIP | 20/25 | Scheibenwischer |
| 20 | RR WIP | fünfzehn | Heckscheibenwischer |
| 21 | WSH | fünfzehn | Scheibenwaschanlage |
| 22 | ECU-IG | 10 | Tagfahrlichtsystem, Antiblockiersystem, elektrische Servolenkung, elektrische Fensterheber, Türverriegelungssystem, Diebstahlschutzsystem, elektrisches Kühlgebläse |
| 23 | MESSGERÄT | 10 | Ladesystem, Blinker, Notblinker, Rückfahrscheinwerfer, Lichtsteuerung Instrumententafel, Schaltsperre, Heckscheibenheizung, Klimaanlage, Automatikgetriebe |
| 24 | OBD2 | 7,5 | On-Board-Diagnosesystem |
| 25 | STOPPEN | 10 | Bremslichter, hoch montiertes Bremslicht, Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem, Schaltsperrsystem, Antiblockiersystemlock |
| 26 | – | – | – |
| 27 | D/L | 25 | Türschlosssystem |
| 28 | FR NEBEL | fünfzehn | Nebelscheinwerfer |
| 29 | – | – | – |
| 30 | SCHWANZ | 10 | Seitenmarkierungsleuchten, Standlicht Rückleuchten, Kennzeichenbeleuchtung, Mehrkanal-Einspritzsystem/sequentielle Mehrkanal-Einspritzanlage |
| 31 | AM1 | 25 | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |

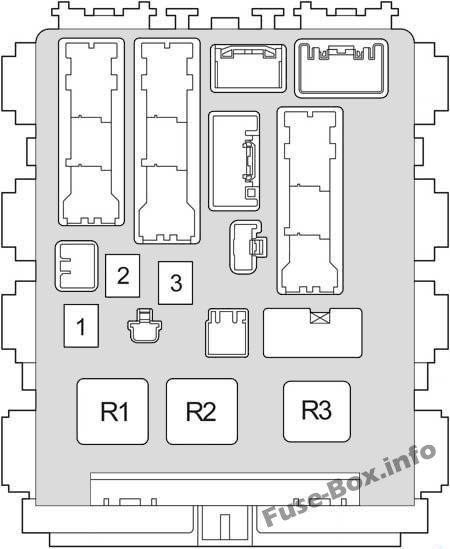

Vorderseite
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | DWR | 30 | Elektrische Fensterheber |
| 2 | DEF | 30 | Heckscheibenheizung |
| 3 | – | – | – |
| Relais | |||
| R1 | Zündung (IG1) | ||
| R2 | Heizung (HTR) | ||
| R3 | Blinker |
Zusätzlicher Sicherungskasten
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | ACC2 | 7,5 | Shift-Lock-System |
| 1 | AM2 NR.2 | 7,5 | Aufladen, Türschlosssteuerung, Doppelverriegelung, Motorsteuerung, Wegfahrsperre, Einstiegs- und Startsystem, Zündung, Innenbeleuchtung, Lichterinnerung, Fensterheber, Sicherheitsgurtwarnung, Anlassen, Lenkschloss, drahtlose Türschlosssteuerung |
| 1 | WIP-S | 7,5 | Ladestation |
| 2 | ACC2 | 7,5 | Shift-Lock-System |
| 2 | AM2 NR.2 | 7,5 | Aufladen, Türschlosssteuerung, Doppelverriegelung, Motorsteuerung, Wegfahrsperre, Einstiegs- und Startsystem, Zündung, Innenbeleuchtung, Lichterinnerung, Fensterheber, Sicherheitsgurtwarnung, Anlassen, Lenkschloss, drahtlose Türschlosssteuerung |
| 2 | WIP-S | 7,5 | Ladestation |
Motorraum-Sicherungskasten

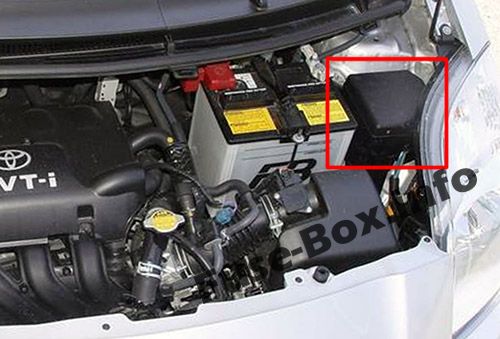

Lage des Sicherungskastens

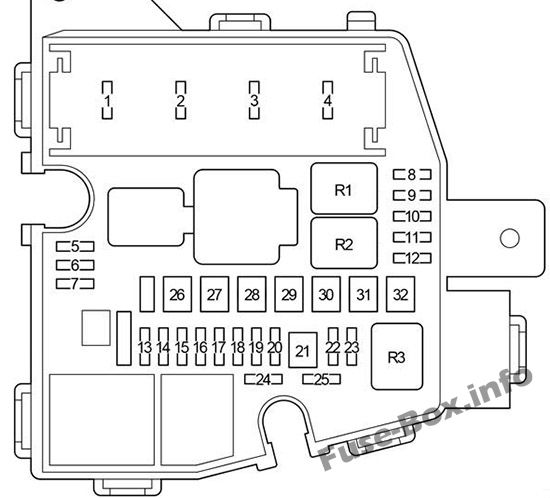

Sicherungsdiagramm
ad vertisements
Zuordnung der Sicherungen und Relais im Motorraum
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | – | – | – |
| 2 | AM2 | fünfzehn | Startsystem, Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 3 | EFI | 20 | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 3 | HORN | 10 | 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: Horn |
| 3 | ECD | 30 | 1ND-TV: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 4 | HORN | 10 | 1KR-FE, 1ND-TV: Horn |
| 4 | EFI | 20 | 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 4 | ECD | 30 | Diesel: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem (TMMF Made From Nov. 2008 Production) |
| 5 | – | 30 | Ersatzsicherung |
| 6 | – | 10 | Ersatzsicherung |
| 7 | – | fünfzehn | Ersatzsicherung |
| 8 | – | – | |
| 9 | – | ||
| 10 | – | ||
| 11 | FR DEF | 20 | |
| 12 | ABS2/VSC2 | 30 | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem |
| 13 | H-LP HAUPT | 30 | mit Tagfahrlicht: „H-LP LH/H-LP LO LH“, „H-LP LH/H-LP LO LH“, „H-LP HI LH“, „H-LP HI RH“ |
| 14 | NS | 30 | Startsystem |
| fünfzehn | S-LOCK | 20 | Lenkschlosssystem |
| 16 | KUPPEL | fünfzehn | Innenbeleuchtung, persönliche Beleuchtung, Diebstahlschutzsystem, Audiosystem, drahtloses Fernbedienungssystem |
| 17 | ECU-B | 7,5 | Wegfahrsperre, Tagfahrlichtsystem, Beifahrer-Klassifizierungssystem, elektrische Fensterheber, Türverriegelungssystem, Diebstahlschutzsystem, Messgerät und Anzeige |
| 18 | ALT-S | 7,5 | Ladestation |
| 19 | ETCS | 10 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, elektronische Drosselklappensteuerung |
| 20 | HAZ | 10 | Blinker, Notblinker |
| 21 | AMT | 50 | Multi-Mode-Schaltgetriebe |
| 21 | BBC | 40 | Stop & Start-System |
| 22 | H-LP RH / H-LP LO RH |
10 | Rechter Scheinwerfer |
| 23 | H-LP LH / H-LP LO LH |
10 | Linker Scheinwerfer |
| 24 | EFI2 | 10 | Benzin: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 24 | ECD2 | 10 | Diesel: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 25 | ECD3 | 7,5 | Diesel: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 26 | HTR SUB2 | 40 | 435W Typ: PTC-Heizung |
| 26 | HTR SUB1 | 50 | 600W Typ: PTC-Heizung |
| 27 | EPS | 50 | Elektrische Servolenkung |
| 28 | ABS1/VSC1 | 50 | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem |
| 29 | HTR | 40 | Klimaanlage |
| 30 | RDI | 30 | Elektrischer Lüfter |
| 31 | HTR SUB1 | 30 | 435W Typ: PTC-Heizung |
| 31 | HTR SUB2 | 30 | 600W Typ: PTC-Heizung |
| 32 | H-LP CLN / DWR HTR |
30 | Power-Heizung, Scheinwerferreiniger |
| 32 | HTR SUB3 | 30 | 600W Typ: PTC-Heizung |
| Relais | |||
| R1 | Anlasser (ST) | ||
| R2 | Elektrischer Lüfter (FAN NO.2) | ||
| R3 | PTC-Heizung (HTR SUB1) |
ad vertisements

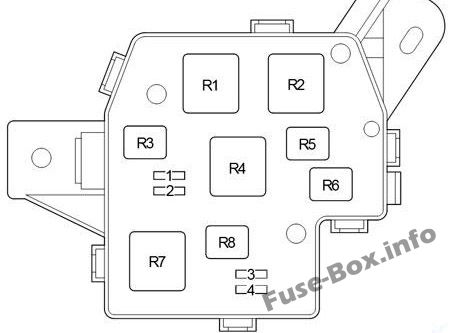

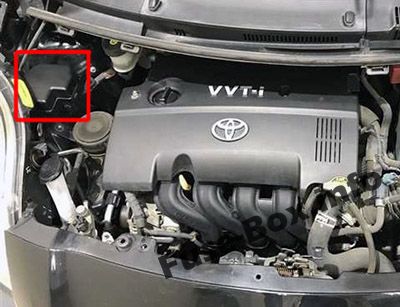

Relaisbox
Mit DRL
Motorraumrelaisbox (mit Tagfahrlicht)
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | H-LP HI RH | 10 | Scheinwerfer |
| 4 | H-LP HALLO LH | 10 | Scheinwerfer |
| Relais | |||
| R1 | Dimmer (DIM) | ||
| R2 | Fahrzeugstabilitätskontrollsystem / Antiblockiersystem / Multimode-Schaltgetriebe (VSC1/ABS1/AMT) | ||
| R3 | – | ||
| R4 | Scheinwerfer (H-LP) | ||
| R5 | PTC-Heizung (HTR SUB3) | ||
| R6 | PTC-Heizung (HTR SUB2) | ||
| R7 | PTC-Heizung (HTR SUB1) | ||
| R8 | Stabilitätskontrollsystem / Antiblockiersystem (VSC2/ABS2) |
Ohne DRL
Typ 1
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| Relais | |||
| R1 | Fahrzeugstabilitätskontrollsystem (VSC1) | ||
| R2 | / Fahrzeugstabilitätskontrollsystem (FR DEF/VSC2) |
Typ 2
| № | Relais |
|---|---|
| R1 | PTC-Heizung (HTR SUB3) |
| R2 | PTC-Heizung (HTR SUB2) |
| R3 | Scheinwerfer / Multimode-Schaltgetriebe / PTC-Heizung (H-LP/AMT/HTR SUB1) |
Schmelzsicherungsblock
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | GLÜHEN DC/DC | 80 | Diesel: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 2 | MAIN | 60 | ohne AMT: „EFT, „HORN“, „AM2“, „ALT-S“, „DOME“, „ST“, „ECU-B“, „ETCS“, „HAZ“, „H-LP LH/H- Sicherungen LP LO LH“ und „H-LP RH/H-LP LO RH“ |
| 2 | MAIN | 80 | Mit AMT: „EFI“, „HORN“, „AM2“, „ALT-S“, „DOME“, „ST‘, „ECU-B“, „ETCS“, „HAZ“, „H-LP LH/H -LP LO LH“, „H-LP RH/H-LP LO RH“, „AMT“ Sicherungen |
| 3 | ALT | 120 | Ladesystem, „HTR SUB2“, „EPS“, „ABS1/VSC1“, „HTR“, „ABS2/VSC2“, „HTR SUB1“, „RDI“, „DEF“, „FR FOG“, „OBD2“, Sicherungen „D/L“, „POWER“, „RR DOOR“, „RL DOOR“, „STOP“ und „AM1“ |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Toyota Yaris / Vitz / Belta XP90?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
