Der Mini MPV Toyota Verso-S / Toyota Ractis (XP120/NCP120) wurde von 2010 bis 2017 produziert. In diesem Artikel finden Sie Sicherungskastenpläne des Toyota Verso-S 2009, 2010, 2011, 2012, 2013, 2014, 2015 , 2016, 2017 und 2018 , informieren Sie sich über die Lage der Sicherungstafeln im Fahrzeuginnenraum und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung) und Relais.
der Inhalt
Sicherungsanordnung Toyota Verso-S / Ractis 2010-2017
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Verso-S / Ractis ist die Sicherung Nr. 23 „CIG“ im Sicherungskasten der Instrumententafel.
Übersicht Fahrgastraum

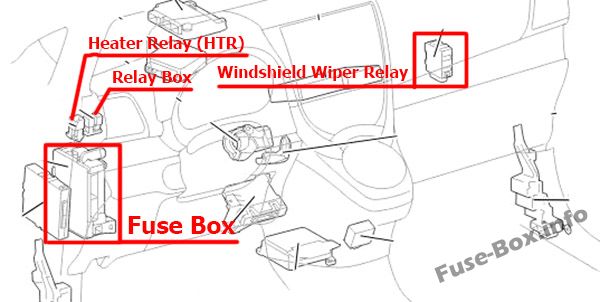

Fahrzeuge mit Linkslenkung

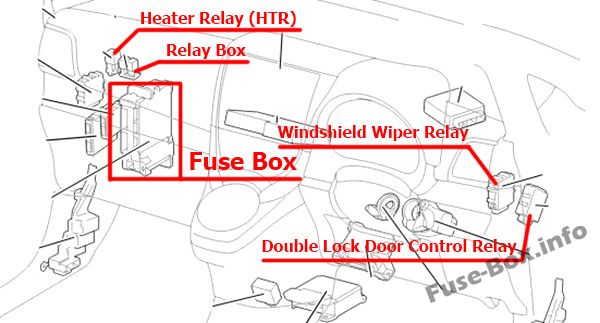

Fahrzeuge mit Rechtslenkung
Sicherungskasten Fahrgastraum

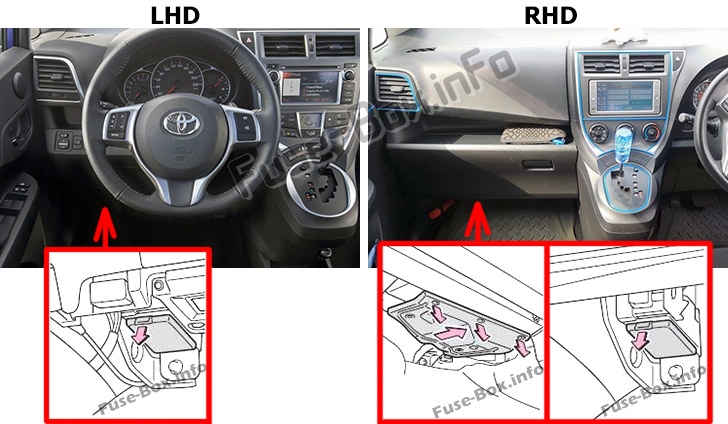

Lage des Sicherungskastens
Der Sicherungskasten befindet sich unter der Instrumententafel (auf der linken Seite), unter der Abdeckung.
Linkslenker: Öffnen Sie den Deckel.
Fahrzeuge mit Rechtslenker: Nehmen Sie die Abdeckung ab und öffnen Sie die Abdeckung.
ad vertisements

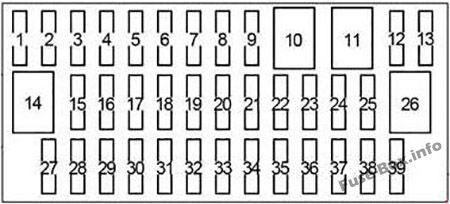

Sicherungskastendiagramm
Belegung der Sicherungen im Fahrgastraum
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | S-HTR | fünfzehn | Sitzheizungen |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | – | – | – |
| 8 | SCHATTEN | 25 | Panorama-Dachschirm |
| 9 | – | – | – |
| 10 | – | – | – |
| 11 | – | – | – |
| 12 | DD/L | 25 | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 13 | – | – | – |
| 14 | – | – | – |
| fünfzehn | NEBEL FR | fünfzehn | Nebelscheinwerfer, Anzeige und Messgeräte |
| 16 | AM1 | 7,5 | Startsystem |
| 17 | STOPPEN | 7,5 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, intelligentes Einstiegs- und Startsystem, ABS, VSC, Multi-Mode-Schaltgetriebe, Bremslichter, hoch montiertes Bremslicht, Schaltsperren-Steuerungssystem |
| 18 | NEBEL RR | 7,5 | Nebelschlussleuchte, Anzeige und Messgeräte |
| 19 | – | – | – |
| 20 | OBD | 7,5 | On-Board-Diagnosesystem |
| 21 | D/L | 25 | Elektrisches Türschlosssystem |
| 22 | ACC | 5 | Hauptkörper-ECU, Außenspiegel, Audiosystem, Stop & Start-System, Schaltsperren-Steuerungssystem |
| 23 | CIG | fünfzehn | Steckdosen |
| 24 | TÜR | 20 | Elektrische Fensterheber |
| 25 | TÜR R/L | 20 | Elektrische Fensterheber |
| 26 | P/W | 30 | Elektrische Fensterheber |
| 27 | WISCHER RR | fünfzehn | Heckscheibenwischer |
| 28 | WISCHER | 20 | Scheibenwischer |
| 29 | WASCHMASCHINE | fünfzehn | Scheibenwaschanlage |
| 30 | – | – | – |
| 31 | – | – | – |
| 32 | MESSGERÄT | 10 | Rückfahrlicht, Schaltsperren-Steuerungssystem, Sicherheitsgurt-Warnleuchten hinten, automatischer Blendschutz im Innenrückspiegel, Multidrive, Audiosystem, Panorama-Dachrollo, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Regensensor |
| 33 | Klimaanlage | 7,5 | Klimaanlage, Standheizung, Heckscheibenheizung, Außenspiegelheizung |
| 34 | ECU-IG NO.2 | 5 | ABS, VSC, Stop & Start-System |
| 35 | ECU-IG NO.1 | 5 | Elektrischer Lüfter, Heckscheibenheizung, elektrische Servolenkung, Hauptkörper-ECU, Scheibenwischer, VSC |
| 36 | TÜR P | 20 | Elektrische Fensterheber |
| 37 | TÜR R/R | 20 | Elektrische Fensterheber |
| 38 | PANEL | 5 | Anzeige und Anzeigen, Instrumententafelbeleuchtung, Schalterbeleuchtung |
| 39 | SCHWANZ NR.2 | 10 | Positionslichter, Rücklichter, Kennzeichenbeleuchtung, Nebelscheinwerfer, Nebelschlusslicht, Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem, Anzeige und Messgeräte |
Relaisbox
| № | Relais |
|---|---|
| R1 | – |
| R2 | Nebelscheinwerfer (FR FOG) |
Motorraum-Sicherungskästen

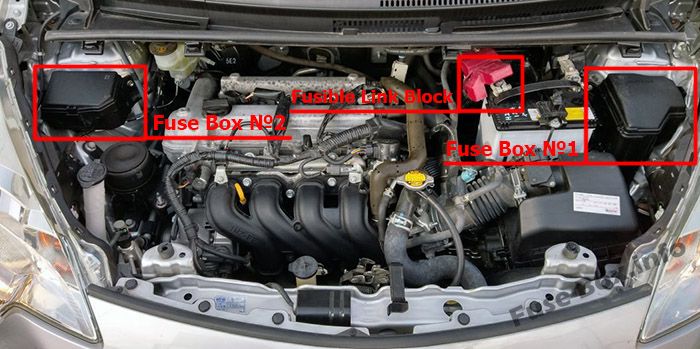

Lage des Sicherungskastens
ad vertisements

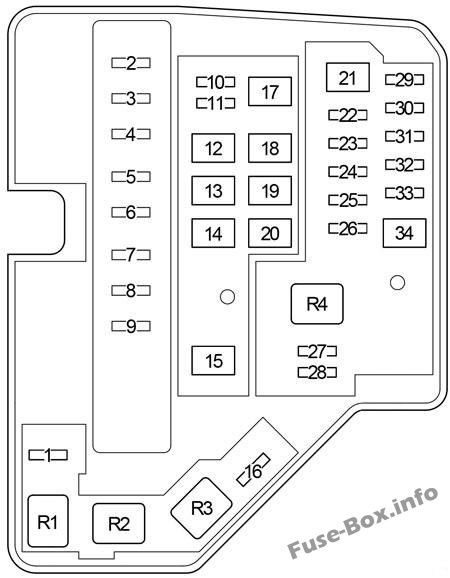

Sicherungskasten №1 Diagramm
Belegung der Sicherungen und Relais im Motorraum-Sicherungskasten №1
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | ID/UP | 7,5 | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 2 | EFI HAUPT | 20 | Benzin: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 2 | ECD HAUPT | 30 | Diesel: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Sicherung „EFI NO.2“ |
| 3 | EFI NR.3 | 7,5 | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 4 | HORN | 10 | Horn |
| 5 | EFI NR.2 | 10 | Stop & Start-System, Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 6 | IG2 | 10 | Smart Entry & Start System, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Multimode-Schaltgetriebe, SRS-Airbag-System, Lenkschlosssystem, Bremslichter, Stop & Start-System |
| 7 | IGN | fünfzehn | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 8 | GETROFFEN | 7,5 | Anzeige und Messgeräte, Stop & Start-System |
| 9 | – | – | – |
| 10 | – | – | – |
| 11 | DWR HTR | 25 | Leistungsheizung, Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 12 | EPS | 50 | Elektrische Servolenkung |
| 13 | ABS Nr. 2 | 30 | ABS, VSC |
| 14 | DEF | 30 | Heckscheibenheizung |
| fünfzehn | PTC | 80 | PTC-Heizung, Außenspiegelbeschlagheizung |
| 16 | – | – | – |
| 17 | HTR | 40 | Klimaanlage |
| 18 | – | – | – |
| 19 | RDI-FAN | 30 | Elektrischer Lüfter |
| 20 | ABS Nr. 1 | 50 | ABS, VSC |
| 21 | BBC | 40 | Stop & Start-System |
| 22 | NS | 30 | Startsystem |
| 23 | – | – | – |
| 24 | D/L NR.2 | 25 | Elektrisches Türschloss |
| 25 | DCC | 30 | Sicherungen „DOME“, „ECU-B NO.1“ |
| 26 | STR-SPERRE | 20 | Lenkschlosssystem |
| 27 | ECU-B Nr. 1 | 5 | Hauptkörper-ECU, Smart Entry 8t. Startsystem |
| 28 | KUPPEL | fünfzehn | Innenbeleuchtung, Audiosystem, VSC |
| 29 | ETCS | 10 | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 30 | HAZ | 10 | Blinker |
| 31 | AM2 | 7,5 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Smart Entry & Start System, Startsystem, Multimode-Schaltgetriebe |
| 32 | ECU-B NR.2 | 5 | Anzeige und Messgeräte, elektrisches Türschloss, drahtlose Fernbedienung, Stop & Start-System, Smart Entry & Start-System, Multi-Mode-Schaltgetriebe, Klimaanlage air |
| 33 | – | – | – |
| 34 | R/I | 50 | „EFI MAIN“, „ECD MAIN“, „EFI NO.2“, „EFI NO.3“, „IG2“, „IGN“, „MET“, „HORN“ Sicherungen fuse |
| Relais | |||
| R1 | Elektrischer Lüfter (FAN NO.2) | ||
| R2 | Elektrischer Lüfter (FAN NO.1) | ||
| R3 | Heckscheibenheizung (DEF) | ||
| R4 | Startsystem (ST) mit Stop & Start System; 1NZ-FE: Startsystem (ST2) |
Sicherungskasten №2 Diagramm
Motorraum-Sicherungskasten №2
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | – | – | – |
| 2 | EU-DRL | fünfzehn | Scheinwerfer |
| 3 | GESCHOREN | 10 | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 4 | H-LP HAUPT | 7,5 | „H-LP RH LO“, „H-LP LH LO“ Sicherungen |
| 5 | MMT | 50 | Multi-Mode-Schaltgetriebe |
| 5 | NS | 40 | mit Stop & Start-System; 1NZ-FE: Startsystem |
| 6 | H-LP RH HI | 10 | Rechter Scheinwerfer (Fernlicht) |
| 7 | H-LP LH HI | 10 | Linker Scheinwerfer (Fernlicht), Anzeige und Messgeräte |
| 8 | H-LP RH LO | 10 | Halogen: Rechter Scheinwerfer (Abblendlicht) |
| 8 | H-LP RH LO | fünfzehn | HID: Rechter Scheinwerfer (Abblendlicht) |
| 9 | H-LP LH LO | 10 | Halogen: Scheinwerfer links (Abblendlicht), manuelle Leuchtweitenregulierung |
| 9 | H-LP LH LO | fünfzehn | HID: Linker Scheinwerfer (Abblendlicht), manuelle Leuchtweitenregulierung |
| 10 | – | – | – |
| 11 | – | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| Relais | |||
| R1 | Dimmer (DIM) | ||
| R2 | Tagfahrlicht / Diebstahlschutz (EU-DRL/S-HORN) | ||
| R3 | Scheinwerfer / Tagfahrlicht (H-LP/US-DRL) | ||
| R4 | Integrationsrelais | ||
| R5 | 1NR-FE, 1ND-TV: Tagfahrlicht (DRL) mit Stop & Start System 1NZ-FE: Starter ((ST) vor Mai 2014) |
||
| R6 | 1NR-FE, 1ND-TV: (O/P MTR) | ||
| R7 | Multimode-Schaltgetriebe (MMT) |
Schmelzsicherungsblock
Es befindet sich auf der Batterie
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | GLÜHEN DC/DC | 80 | Motorglühanlage |
| 2 | MAIN | 80 | „BBC“, „S-HORN“, „ST“, „D/L NO.2“, „DCC“, „STR LOCK“, „ETCS“, „HAZ“, „AM2“, „ECU-B NO. 2“, „R/I“, „H-LP MAIN“, „H-LP RH HI“, „H-LP LH HI“, „H-LP RH LO“, „H-LP LH LO“, „MMT „Sicherungen |
| 3 | ALT | 120 | „PWR HTR“, „EPS“, „ABS NO.2“, „DEF“, „PTC“, „HTR“, „RDI FAN“, „ABS NO.1“, „TAIL NO.2“, „PANEL“ , „TÜR R/R“, „TÜR P“, „ECU-IG NO.1“, „ECU-IG NO.2“, „A/C“, „GAUGE“, „WASHER“, „WIPER“, “ WISCHER RR“, „P/W“, „DOOR R/L“, „DOOR“, „CIG“, „ACC“, „D/L“, „OBD“, „FOG RR“, „STOP“, „AM1 „, „FOG FR“, „DD/L“, „SHADE“, „S-HTR“ Sicherungen |
