In diesem Artikel betrachten wir die zweite Generation des Toyota Tundra (XK50) vor einem Facelift, produziert von 2007 bis 2013. Hier können Sie Sicherungskasten Diagramme von finden Toyota Tundra 2007, 2008, 2009, 2010, 2011, 2012 und 2013 , get Informationen über die Lage der Sicherungstafeln im Fahrzeug und die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung).
der Inhalt
Sicherungslayout Toyota Tundra 2007-2013
Die Sicherungen des Zigarettenanzünders (Steckdose) im Toyota Tundra sind die Sicherungen Nr. 1 „INVERTER“, Nr. 5 „PWR OUTLET“ und Nr. 27 „CIG“ (2007-2010) im Sicherungskasten der Instrumententafel.
Sicherungskasten im Fahrgastraum

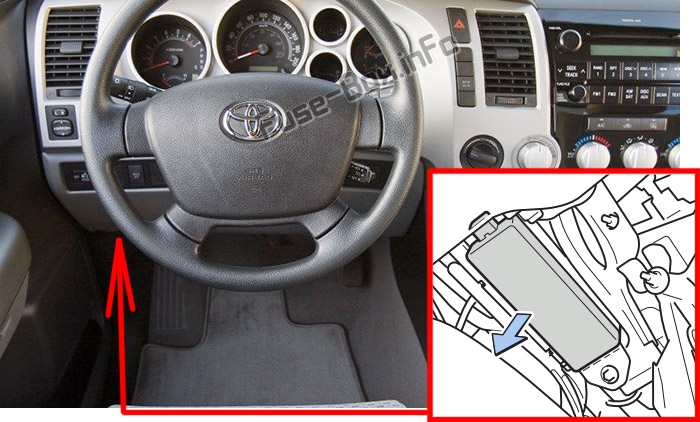

Lage des Sicherungskastens
Es befindet sich unter dem Armaturenbrett (den Deckel abnehmen, um darauf zuzugreifen).

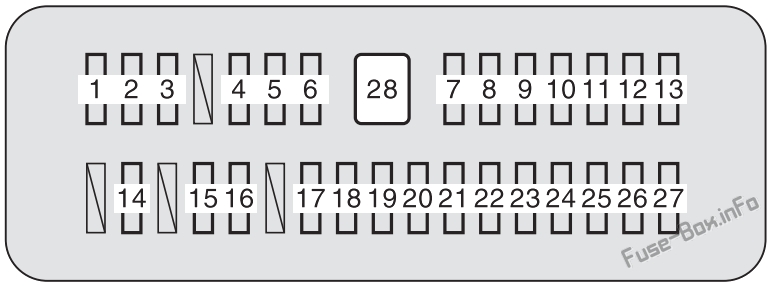

Sicherungskastendiagramm
ad vertisements
Belegung der Sicherungen in der Instrumententafel
| № | Name | Ampere | Beschreibung |
|---|---|---|---|
| 1 | WANDLER | 15A | Steckdose (115V) |
| 2 | FR P/SITZ LH | 30A | Fahrersitz vorn elektrisch verstellbar |
| 3 | DR/LCK | 25A | Multiplex-Kommunikationssystem |
| 4 | OBD | 7,5A | On-Board-Diagnosesystem |
| 5 | PWR_OUTLET | 15A | Steckdosen |
| 6 | CARGO LP | 7,5A | Frachtlampe |
| 7 | AM1 | 7,5A | Shift-Lock-System, Startsystem |
| 8 | Klimaanlage | 7,5A | Klimaanlage |
| 9 | MIR | 15A | Außenspiegelsteuerung, Außenspiegelheizungen |
| 10 | LEISTUNG №3 | 20A | Elektrische Fensterheber |
| 11 | FR P/SITZ RH | 30A | Elektrischer Beifahrersitz |
| 12 | TI&TE | 15A | Power-Kipp- und Power-Teleskop |
| 13 | S/DACH | 25A | Elektrisches Monddach |
| 14 | ECU-IG №1 | 7,5A | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Multiplex-Kommunikationssystem, intuitives Einparkhilfesystem, elektrisch verstellbarer vorderer Fahrersitz, elektrisch verstellbares und elektrisch verstellbares Teleskop, Schaltsperre, Reifendruck-Warnsystem, Zubehörzähler, Anhängerkupplung, Steckdose, elektrischer Mond Dach |
| fünfzehn | LH-IG | 7,5A | Rückfahrscheinwerfer, Ladesystem, Anzeige und Messgeräte, Blinker, Klimaanlage, Sitzheizung, Heckscheibenheizung |
| 16 | 4WD | 20A | Steuerungssystem für Allradantrieb |
| 17 | WSH | 20A | Fensterputzer |
| 18 | WISCHER | 30A | Wischer und Waschmaschine |
| 19 | ECU-IG №2 | 7,5A | Multiplex-Kommunikationssystem |
| 20 | SCHWANZ | 15A | Rückleuchten, Anhängerleuchten (Schlussleuchten), Standlichter, äußere Fußlichter |
| 21 | Klimaanlage IG | 10 A | Klimaanlage |
| 22 | TOW BK/UP | 7,5A | 2007-2009: Nicht verwendet; 2010-2013: Anhängerbeleuchtung |
| 23 | SITZ-HTR | 20A | Sitzheizung oder Sitzheizung und belüftete Sitze |
| 24 | PANEL | 7,5A | Instrumententafelbeleuchtung, Handschuhfachbeleuchtung, Zubehöranzeige, Audiosystem, Rückfahrmonitor, Navigationssystem, Rücksitzunterhaltungssystem, Anzeigen und Anzeigen, Klimaanlage air |
| 25 | ACC | 7,5A | Zubehörzähler, Audiosystem, Fond-Entertainment-System, Rückfahrmonitor, Navigationssystem, Rückfahrscheinwerfer, Anhängerbeleuchtung (Rückfahrscheinwerfer), Multiplex-Kommunikationssystem, Steckdose, Außenspiegel |
| 26 | BK/UP LP | 10 A | Rückfahrlicht, Anzeigen und Messgeräte |
| 27 | CIG | 15A | 2007-2010: Zigarettenanzünder; 2011-2013: Nicht verwendet |
| 28 | LEISTUNG №1 | 30A | Elektrische Fensterheber, elektrische Heckfenster power |
Motorraum-Sicherungskasten
Lage des Sicherungskastens
ad vertisements

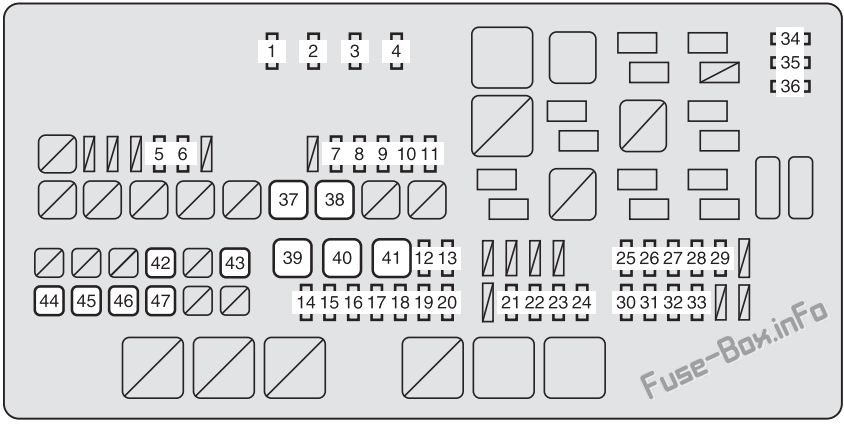

Sicherungskastendiagramm
Belegung der Sicherungen im Motorraum
| № | Name | Ampere | Beschreibung |
|---|---|---|---|
| 1 | A/F | 15A | Mehrkanal-Kraftstoffeinspritzsystem / sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 2 | HORN | 10 A | Horn |
| 3 | EFI №1 | 25A | Mehrkanal-Kraftstoffeinspritzsystem / sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 4 | IG2 HAUPT | 30A | INJ-, MET-, IGN-Sicherungen |
| 5 | ENTEISER | 20A | Scheibenwischer-Enteiser vorne |
| 6 | ABSCHLEPPSCHWANZ | 30A | Anhängerleuchten (Rücklichter) |
| 7 | LEISTUNG 4 | 25A | 2007-2009: Nicht verwendet; 2010-2013: Elektrische Fensterheber |
| 8 | LEISTUNG 2 | 30A | Elektrische Fensterheber hinten |
| 9 | NEBEL | 15A | Nebelscheinwerfer |
| 10 | STOPPEN | 15A | Bremslichter, hoch montiertes Bremslicht, Fahrzeugstabilitätskontrollsystem, Antiblockiersystem, Schaltsperrensystem, Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem, Anhängerkupplung |
| 11 | ABSCHLEPPBRK | 30A | Anhängerbremssteuerung |
| 12 | IMB | 7,5A | 2007-2009: Wegfahrsperrensystem; 2010-2013: Multiport-Kraftstoffeinspritzsystem/ Sequentielles Multiport-Kraftstoffeinspritzsystem |
| 13 | AM2 | 7,5A | Startsystem |
| 14 | ABSCHLEPPEN | 30A | Abschleppkonverter |
| fünfzehn | AI_PMP_HTR (oder AI-HTR) | 10 A | 2007-2010: Nicht verwendet; 2011-2013: Lufteinspritzsystem |
| 16 | ALT-S | 5A | Ladestation |
| 17 | TURN-HAZ | 15A | Blinker, Notblinker, Anhängerkupplung |
| 18 | F/PMP | 15A | Keine Schaltung |
| 19 | ETCS | 10 A | Mehrkanal-Kraftstoffeinspritzsystem / sequentielles Mehrkanal-Kraftstoffeinspritzsystem, elektrische Drosselklappensteuerung |
| 20 | MET-B | 5A | Messgeräte und Meter |
| 21 | AMPERE | 30A | Audiosystem, Rückfahrmonitor, Navigationssystem, Fond-Entertainment-System |
| 22 | RAD №1 | 15A | Audiosystem, Rückfahrmonitor, Navigationssystem, Fond-Entertainment-System |
| 23 | ECU-B1 | 7,5A | Multiplex-Kommunikationssystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, automatischer Blendschutz im Innenrückspiegel, Steckdosen, elektrisch verstellbarer vorderer Fahrersitz, elektrisch verstellbarer und elektrisch verstellbarer Teleskop |
| 24 | KUPPEL | 7,5A | Innenbeleuchtung, persönliche Beleuchtung, Waschtischbeleuchtung, Motorschalterbeleuchtung, Fußbeleuchtung, Zubehörzähler |
| 25 | KOPF LINKS | 15A | Scheinwerfer links (Fernlicht) |
| 26 | KOPF LL | 15A | Scheinwerfer links (Abblendlicht) |
| 27 | INJ | 10 A | Mehrkanal-Kraftstoffeinspritzsystem / sequentielles Mehrkanal-Kraftstoffeinspritzsystem, Zündsystem |
| 28 | GETROFFEN | 7,5A | Messgeräte und Meter |
| 29 | IGN | 10 A | SRS-Airbagsystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Wegfahrsperre (2007-2009), Geschwindigkeitsregelanlage |
| 30 | KOPF RH | 15A | Rechter Scheinwerfer (Fernlicht) |
| 31 | KOPF RL | 15A | Rechter Scheinwerfer (Abblendlicht) |
| 32 | EFI №2 | 10 A | Mehrkanal-Kraftstoffeinspritzsystem / sequentielles Mehrkanal-Kraftstoffeinspritzsystem, Lecksuchpumpe |
| 33 | DEF I/UP | 5A | Keine Schaltung |
| 34 | ERSATZTEIL | 5A | Ersatzsicherung |
| 35 | ERSATZTEIL | 15A | Ersatzsicherung |
| 36 | ERSATZTEIL | 30A | Ersatzsicherung |
| 37 | ENTSCHLAG | 40A | Heckscheibenheizung |
| 38 | SUB BATT | 40A | Anhängerschlepp |
| 39 | ABS1 | 50A | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem |
| 40 | ABS2 | 40A | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem |
| 41 | NS | 30A | Startsystem |
| 42 | HTR | 50A | Klimaanlage |
| 43 | LH-J/B | 150A | AM1, HECK, PANEL, ACC, CIG, LH-IG, 4WD, ECU-IG №1, BK/UP LP, SEAT-HTR, A/C IG, ECU-IG №2, WSH, WISCHER, OBD, A/ C, TI&TE, FR P/SEAT RH, MIR, DR/LCK, FR P/SEAT LH, CARGO LP, PWR OUTLET, POWER 1 Sicherungen |
| 44 | ALT | 140A oder 180A | LH-J/B, HTR, SUB BATT, TOW BRK, STOP, FOG, TOW TAIL, DEICER Sicherungen |
| 45 | A/PUMPE 1 | 50A | Mehrkanal-Kraftstoffeinspritzsystem / sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 46 | A/PUMPE 2 | 50A | Mehrkanal-Kraftstoffeinspritzsystem / sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 47 | MAIN | 40A | HEAD LL, HEAD RL, HEAD LH, HEAD RH Sicherungen |
