Hier finden Sie die Sicherungskasten-Belegung für den Toyota Yaris iA / Scion iA DJ der Baujahre 2015 bis 2018. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsbelegung Toyota Yaris iA / Scion iA 2015-2018…
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Toyota Yaris iA / Scion iA DJ?
- Was zeigt die Sicherungsbelegung?
- Weitere Toyota Sicherungskasten-Belegungen
Sicherungsbelegung Toyota Yaris iA / Scion iA 2015-2018…
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Yaris iA / Scion iA ist die Sicherung Nr. 5 „F.OUTLET“ im Sicherungskasten im Fahrgastraum.

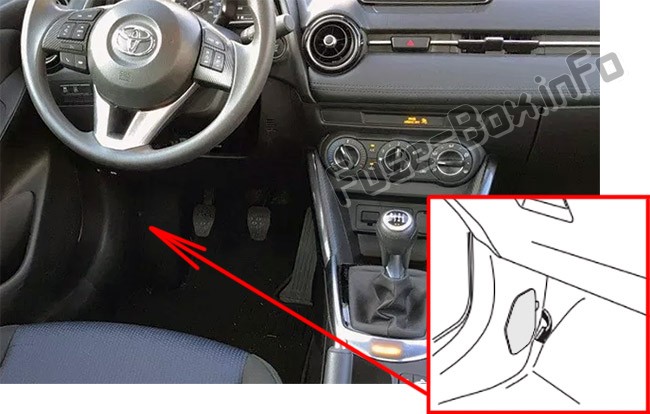

Lage des Sicherungskastens
Der Sicherungskasten befindet sich unter der Instrumententafel (links).

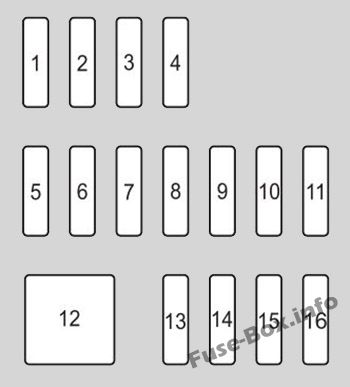

Sicherungsdiagramm
Belegung der Sicherungen im Fahrgastraum
| № | Name | Ampere | Geschützte Komponente |
|---|---|---|---|
| 1 | — | — | — |
| 2 | — | — | — |
| 3 | — | — | — |
| 4 | — | — | — |
| 5 | F.OUTLET | fünfzehn | Zubehörsteckdosen |
| 6 | — | — | — |
| 7 | BEI IND | 7,5 | AT-Schaltanzeige (falls vorhanden) |
| 8 | SPIEGEL | 7,5 | Spiegel zur Leistungskontrolle |
| 9 | — | — | — |
| 10 | P.FENSTER2 | 25 | Elektrische Fensterheber |
| 11 | R.WIPER | fünfzehn | — |
| 12 | — | — | — |
| 13 | — | — | — |
| 14 | SRS2/ESCL | fünfzehn | — |
| fünfzehn | SITZ WARM | 20 | Sitzwärmer (falls vorhanden) |
| 16 | M.DEF | 7,5 | Spiegelheizung (falls vorhanden) |
ad vertisements

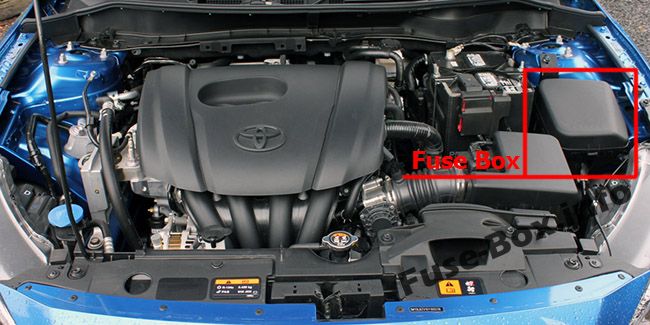

Lage des Sicherungskastens

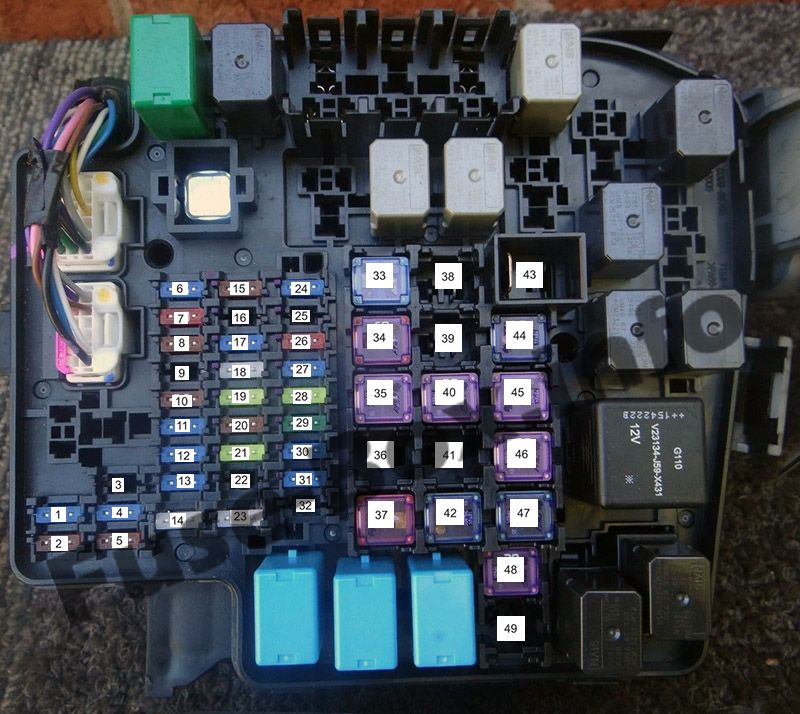

Sicherungsdiagramm
ad vertisements
Belegung der Sicherungen im Motorraum
| № | Name | Ampere | Geschützte Komponente |
|---|---|---|---|
| 1 | C/U IG1 | fünfzehn | Zum Schutz verschiedener Stromkreise |
| 2 | MOTOR IG1 | 7,5 | Motorsteuerungssystem |
| 3 | SCHIEBEDACH | 10 | — |
| 4 | INNERE | fünfzehn | Oberlicht |
| 5 | GER+B | 7,5 | Motorsteuerungssystem |
| 6 | AUDIO2 | fünfzehn | Audiosystem |
| 7 | METER1 | 10 | Kombizähler |
| 8 | SRS1 | 7,5 | Airbag |
| 9 | METER2 | 7,5 | Kombizähler (falls vorhanden) |
| 10 | RADIO | 7,5 | Audiosystem |
| 11 | MOTOR3 | fünfzehn | Motorsteuerungssystem |
| 12 | MOTOR1 | fünfzehn | Motorsteuerungssystem |
| 13 | MOTOR2 | fünfzehn | Motorsteuerungssystem |
| 14 | AUDIO1 | 25 | Audiosystem |
| fünfzehn | A/C MAG | 7,5 | Klimaanlage |
| 16 | AN PUMPE | fünfzehn | Transaxle-Steuerungssystem (falls vorhanden) |
| 17 | BEIM | fünfzehn | Transaxle-Steuerungssystem (falls vorhanden) |
| 18 | D.LOCK | 25 | Elektrische Türschlösser |
| 19 | H/L RH | 20 | Scheinwerfer (rechts) |
| 20 | GER+B2 | 7,5 | Motorsteuerungssystem |
| 21 | SCHWANZ | 20 | Rücklichter, Kennzeichenbeleuchtung, Standlicht |
| 22 | — | — | — |
| 23 | ZIMMER | 25 | Oberlicht |
| 24 | NEBEL | fünfzehn | Nebelscheinwerfer (falls vorhanden) |
| 25 | H/REINIGUNG | 20 | — |
| 26 | STOPPEN | 10 | Bremslichter |
| 27 | HORN | fünfzehn | Horn |
| 28 | H/L LH | 20 | Scheinwerfer (links) |
| 29 | ABS/DSC S | 30 | ABS, dynamisches Stabilitätskontrollsystem |
| 30 | GEFAHR | fünfzehn | Warnblinker, Blinker |
| 31 | BENZINPUMPE | fünfzehn | Kraftstoffsystem |
| 32 | KRAFTSTOFF WARM | 25 | — |
| 33 | WISCHER | 20 | Scheibenwischer und Waschanlage vorne |
| 34 | KABINE+B | 50 | Zum Schutz verschiedener Stromkreise |
| 35 | LÜFTER 2 | 30 | Lüfter |
| 36 | BENZINPUMPE | 30 | — |
| 37 | ABS/DSC-M | 50 | ABS, dynamisches Stabilitätskontrollsystem |
| 38 | EVVT | 20 | Motorsteuerungssystem (falls vorhanden) |
| 39 | — | — | — |
| 40 | FAN1 | 30 | Lüfter |
| 41 | Lüfter 3 | 40 | — |
| 42 | DEU.HAUPT | 40 | Motorsteuerungssystem |
| 43 | EPS | 60 | Servolenkung (falls vorhanden) |
| 44 | ENTSCHLAG | 40 | Heckscheibenheizung |
| 45 | IG2 | 30 | Zum Schutz verschiedener Stromkreise |
| 46 | INJEKTOR | 30 | Motorsteuerungssystem |
| 47 | HEIZUNG | 40 | Klimaanlage |
| 48 | P.FENSTER1 | 30 | Elektrische Fensterheber |
| 49 | DCDC DE | 40 | — |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Toyota Yaris iA / Scion iA DJ?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
