In diesem Artikel betrachten wir die dritte Generation des Toyota Yaris Hybrid / Toyota Echo Hybrid (XP130), die von 2012 bis 2017 produziert wurde. Hier finden Sie Sicherungskastendiagramme des Toyota Yaris Hybrid 2012, 2013, 2014, 2015, 2016 und 2017 . Informieren Sie sich über die Lage der Sicherungstafeln im Fahrzeug und über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungsanordnung Toyota Yaris Hybrid / Echo Hybrid 2012-2017
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Yaris Hybrid / Echo Hybrid ist die Sicherung Nr. 15 „CIG“ im Sicherungskasten der Instrumententafel.
Sicherungskasten im Fahrgastraum
Lage des Sicherungskastens
Der Sicherungskasten befindet sich unter der Instrumententafel (links), hinter der Abdeckung.

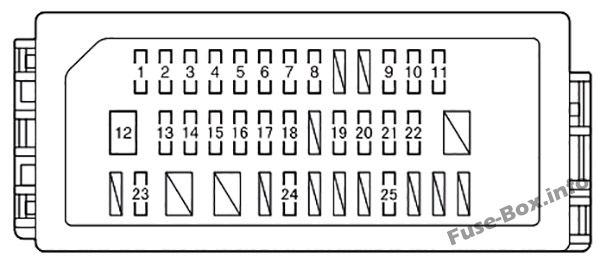

Sicherungskastendiagramm
ad vertisements
Belegung der Sicherungen im Fahrgastraum
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | SCHWANZ NR.2 | 10 | Positionslichter, Rücklichter, Kennzeichenbeleuchtung |
| 2 | PANEL | 5 | Instrumententafelbeleuchtung, manuelle Leuchtweitenregulierung, Anzeige und Anzeigen |
| 3 | TÜR R/R | 20 | Elektrische Fensterheber |
| 4 | TÜR P | 20 | Elektrische Fensterheber |
| 5 | ECU-IG NO.1 | 5 | Heckscheibenheizung, Hauptkörper-ECU, Bremssystem, Fahrzeugstabilitätskontrollsystem, Schaltsperrenkontrollsystem, Audiosystem, Scheibenwischer |
| 6 | ECU-IG NO.2 | 5 | Elektrische Servolenkung |
| 7 | Klimaanlage | 7,5 | Klimaanlage |
| 8 | MESSGERÄT | 10 | Rückfahrscheinwerfer, Schaltsperren-Steuerungssystem, Sicherheitsgurt-Warnleuchten hinten, automatischer Blendschutz im Innenspiegel, Hybridgetriebe, Audiosystem, Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem, Regensensor |
| 9 | WASCHMASCHINE | fünfzehn | Scheibenwischer und -waschanlage |
| 10 | WISCHER | 20 | Scheibenwischer und -waschanlage |
| 11 | WISCHER RR | fünfzehn | Heckscheibenwischer |
| 12 | P/W | 30 | Elektrische Fensterheber |
| 13 | TÜR R/L | 20 | Elektrische Fensterheber |
| 14 | TÜR | 20 | Elektrische Fensterheber |
| fünfzehn | CIG | fünfzehn | Steckdosen |
| 16 | ACC | 5 | Hauptkörper-ECU, Außenspiegel, Audiosystem, Stop & Start-System, Schaltsperren-Steuerungssystem |
| 17 | D/L | 25 | Elektrisches Türschlosssystem |
| 18 | OBD | 7,5 | On-Board-Diagnosesystem |
| 19 | NEBEL RR | 7,5 | Nebelschlussleuchte, Anzeige und Messgeräte |
| 20 | STOPPEN | 7,5 | Startersystem, Schaltsperrensteuerungssystem, Bremssystem, Bremslichter, hoch montiertes Bremslicht |
| 21 | AM1 | 7,5 | Keine Schaltung |
| 22 | NEBEL FR | 7,5 | Nebelscheinwerfer, Anzeige und Messgeräte |
| 23 | DD/L | 25 | DD/L |
| 24 | SCHATTEN | 25 | — |
| 25 | S-HTR | fünfzehn | Sitzheizungen |
Motorraum-Sicherungskasten №1

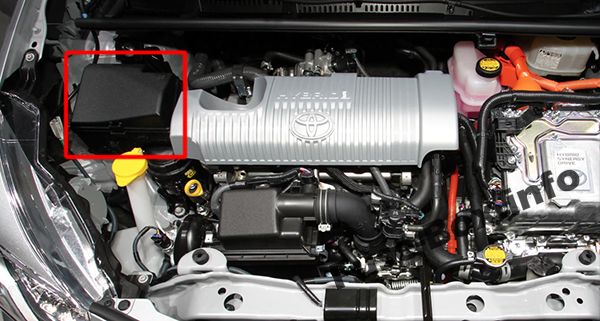

Lage des Sicherungskastens

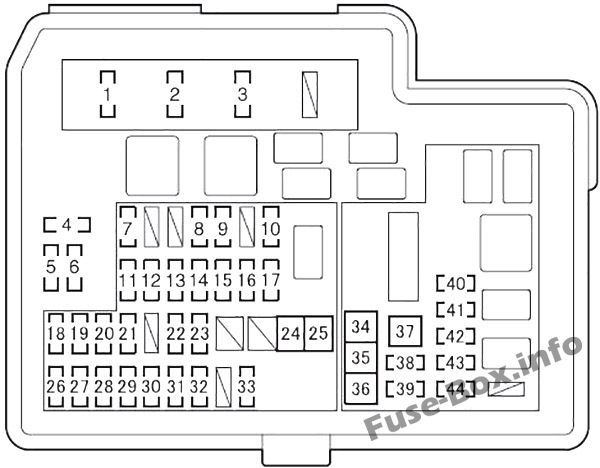

Sicherungskastendiagramm
ad vertisements
Belegung der Sicherungen im Motorraum-Sicherungskasten №1
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | EFI HAUPT | 20 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, EFI NO.2 |
| 2 | HORN | 10 | Horn |
| 3 | IG2 | 10 | IG2 NR.2, METER, IGN |
| 4 | ERSATZTEIL | 5 | Ersatzsicherung |
| 5 | ERSATZTEIL | 7,5 | Ersatzsicherung |
| 6 | ERSATZTEIL | 30 | Ersatzsicherung |
| 7 | EFI NR.2 | 10 | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 8 | H-LP RH-LO | 10 | Rechter Scheinwerfer (Abblendlicht) |
| 9 | H-LP LH-LO | 10 | Scheinwerfer links (Abblendlicht), manuelle Leuchtweitenregulierung |
| 10 | FOG FR NO.2 | 7,5 | Nebelscheinwerfer |
| 11 | IG2 NR.2 | 10 | Smart Entry & Start System, Druckknopfstartsystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, SRS-Airbagsystem, Lenkschlosssystem, Bremslichter |
| 12 | KUPPEL | fünfzehn | Audiosystem, Hauptkörper-ECU, persönliche Beleuchtung, Fußraumbeleuchtung |
| 13 | ECU-B Nr. 1 | 5 | Hauptkörper-ECU, intelligentes Einstiegs- und Startsystem |
| 14 | METER | 7,5 | Messgerät und Meter |
| fünfzehn | IGN | fünfzehn | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 16 | H-LP RH-HI | 5 | Rechter Scheinwerfer (Fernlicht) |
| 17 | H-LP LH-HI | 5 | Linker Scheinwerfer (Fernlicht), Anzeige und Messgeräte |
| 18 | D/L NR.2 | 25 | Elektrisches Türschloss |
| 19 | HAZ | 10 | Notfallblinker |
| 20 | ETCS | 10 | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 21 | ABS Nr. 1 | 20 | Bremssystem |
| 22 | GER W/PMP | 30 | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 23 | H-LP- HAUPT | 20 | H-LP LH-LO, H-LP RH-LO, H-LP LH-HI, H-LP RH-HI |
| 24 | ABS MTR NR.1 | 30 | Bremssystem |
| 25 | PI | 50 | EFI-HAUPT, HORN, IG2 |
| 26 | ECU-B NR.2 | 5 | Klimaanlage, Anzeige und Messgeräte, intelligentes Einstiegs- und Startsystem, Druckknopfstartsystem |
| 27 | AM2 | 7,5 | System starten |
| 28 | DRL | 7,5 | Tagfahrlicht |
| 29 | STRG-SPERRE | 20 | Startersystem |
| 30 | ABS Nr. 2 | 7,5 | Bremssystem |
| 31 | AMPERE | fünfzehn | Audiosystem |
| 32 | IGCT- HAUPT | 30 | IGCT NR.2, IGCT NR.3, IGCT NR.4, PCU, BATT FAN |
| 33 | D/C-SCHNITT | 30 | DOME, ECU-B NR.1 |
| 34 | PTC HTR NR.1 | 30 | Keine Schaltung |
| 35 | PTC HTR NR.2 | 30 | Keine Schaltung |
| 36 | VENTILATOR | 30 | Elektrischer Lüfter |
| 37 | PTC HTR NR.3 | 30 | Keine Schaltung |
| 38 | DEF | 25 | MIR HTR, Heckscheibenheizung |
| 39 | MIR HTR | 10 | Außenrückansicht kleiner Antibeschlag |
| 40 | BATT-LÜFTER | 10 | Batterielüfter |
| 41 | IGCT Nr. 2 | 10 | Hybrid System |
| 42 | IGCT Nr. 4 | 10 | Hybrid System |
| 43 | PCU | 10 | Hybrid System |
| 44 | IGCT Nr. 3 | 10 | Hybrid System |
ad vertisements
Motorraum-Sicherungskasten №2

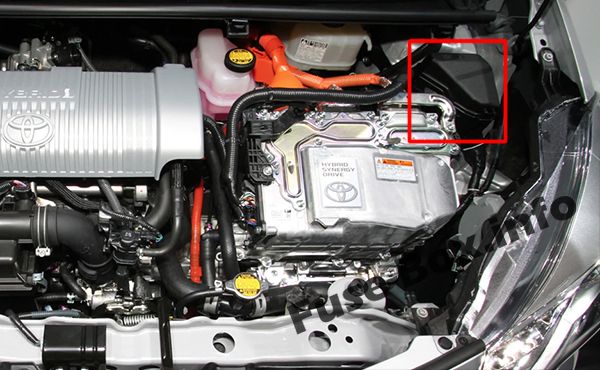

Lage des Sicherungskastens

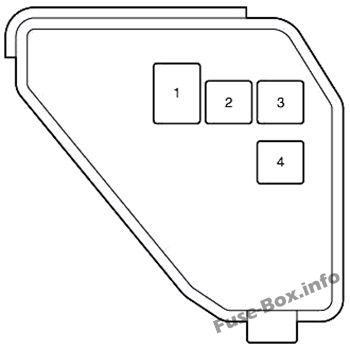

Sicherungskastendiagramm
Belegung der Sicherungen im Motorraum-Sicherungskasten №2
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | DC/DC | 100 | Hybrid System |
| 2 | ABS MTR NR.2 | 30 | Bremssystem |
| 3 | HTR | 40 | Klimaanlage |
| 4 | EPS | 50 | Elektrische Servolenkung |
