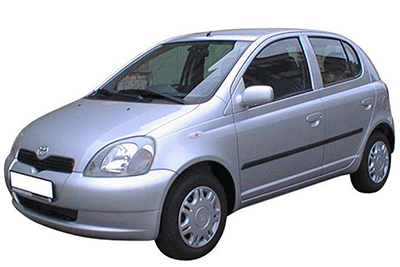

In diesem Artikel betrachten wir den Toyota Yaris / Toyota Echo / Toyota Vitz / Toyota Platz (XP10) der ersten Generation, produziert von 1999 bis 2005. Hier finden Sie Sicherungskastendiagramme von Toyota Yaris 1999, 2000, 2001, 2002, 2003 , 2004 und 2005 , informieren Sie sich über die Lage der Sicherungstafeln im Fahrzeuginnenraum und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung) und Relais.
Sicherungsanordnung Toyota Yaris / Echo / Vitz 1999-2005
Die Sicherungen des Zigarettenanzünders (Steckdose) im Toyota Yaris / Echo / Vitz sind die Sicherung Nr. 9 „ACC“ (Zigarettenanzünder) im Sicherungskasten der Instrumententafel und die Sicherung Nr. 9 „P/POINT“ (Steckdose).

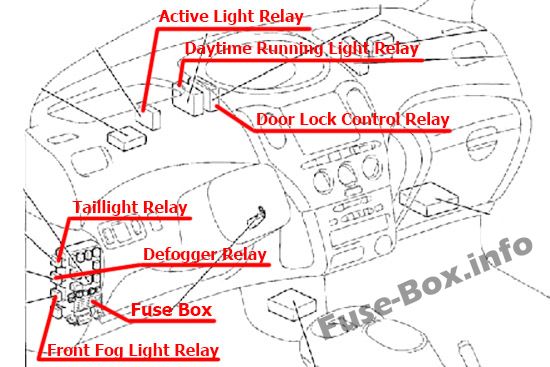

Fahrzeuge mit Linkslenkung

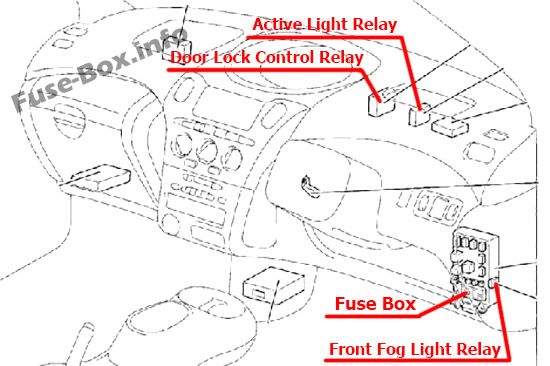

Fahrzeuge mit Rechtslenkung
Sicherungskasten im Fahrgastraum
Lage des Sicherungskastens
Der Sicherungskasten befindet sich im Ablagefach auf der Fahrerseite der Instrumententafel hinter der Abdeckung.
Die Verkleidung aus dem Ablagefach auf der Fahrerseite ausclipsen, um Zugang zum Sicherungskasten zu erhalten.

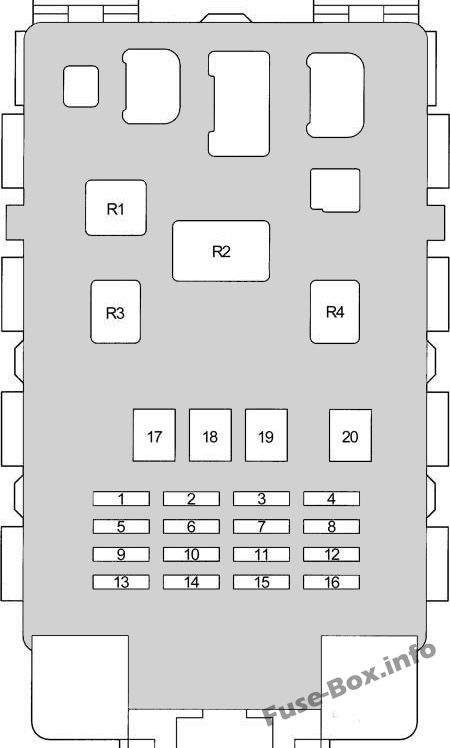

Sicherungskastendiagramm
ad vertisements
Belegung der Sicherungen und Relais im Fahrgastraum
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | MESSGERÄT | 10 | ABS, Klimaanlage, Rückfahrlicht, Aufladen, Kombiinstrument, Türschlosssteuerung, Doppelverriegelung, ECT, Motorsteuerung, Scheinwerfer (mit Tagfahrlicht), Lichterinnerungssummer, Monddach, elektrische Fensterheber, Schaltsperre, Abbiegen Signal- und Warnleuchte, Zweiwege-Durchlauferhitzer, drahtlose Türschlosssteuerung |
| 2 | DEF RLY | 10 | Heckscheibenheizung und Spiegelheizung |
| 2 | DEF | 20 | Heckscheibenheizung und Spiegelheizung |
| 3 | D/L | 25 | Doppelverriegelung, drahtlose Türschlosssteuerung |
| 4 | SCHWANZ | 7,5 | Nebelscheinwerfer, Scheinwerfer, Leuchtweitenregulierung, Lichterinnerungssummer, Nebelschlussleuchte, Rücklicht und Beleuchtung |
| 5 | – | – | Nicht benutzt |
| 6 | WISCHER | 20 | Wischer und Waschanlage vorn, Wischer und Waschanlage hinten, Türschlosssteuerung |
| 7 | ECU-B | 7,5 | Scheinwerfer, Nebelschlussleuchte |
| 8 | NEBEL | fünfzehn | Nebelscheinwerfer |
| 9 | ACC | fünfzehn | Zigarettenanzünder, Uhr, Kombianzeige, Lichterinnerungssummer, Multi-Display, Steckdose, Radio und Player, Spiegel mit Fernbedienung |
| 10 | ECU-IG | 7,5 | ABS, Innenbeleuchtung, Multi-Display, PTC-Heizung, Kühlerlüfter und Kondensatorlüfter, SRS, Zweiwege-Durchlauferhitzer |
| 11 | OBD | 7,5 | On-Board-Diagnosesystem |
| 12 | HAZ | 10 | Blinker und Warnblinklicht |
| 13 | AC | 7,5 | Klimaanlage, Zwei-Wege-Durchlauferhitzer |
| 14 | S-HTR | 10 | Sitzheizung |
| fünfzehn | – | – | Nicht benutzt |
| 16 | STOPPEN | 10 | ECT, Motorsteuerung, Schaltsperre, Bremslicht |
| 17 | AM1 | 50 | Sicherungen „ACC“, „GAUGE“, „DEF“ („DEF RLY“), „S-HTR“, „WIPER“ und „ECU-IG“ Sicherungen |
| 18 | ENERGIE | 30 | Monddach, Fensterheber |
| 19 | HTR | 40 | Klimaanlage, Zwei-Wege-Durchlauferhitzer |
| 20 | DEF | 30 | Heckscheibenheizung und Spiegelheizung |
| Relais | |||
| R1 | Heizung | ||
| R2 | Blinker | ||
| R3 | Leistung | ||
| R4 | Stromkreisöffnungsrelais (C/OPN) |
ad vertisements

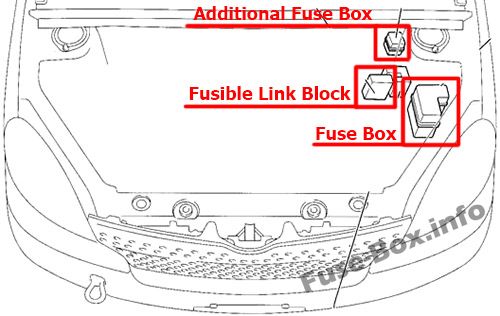

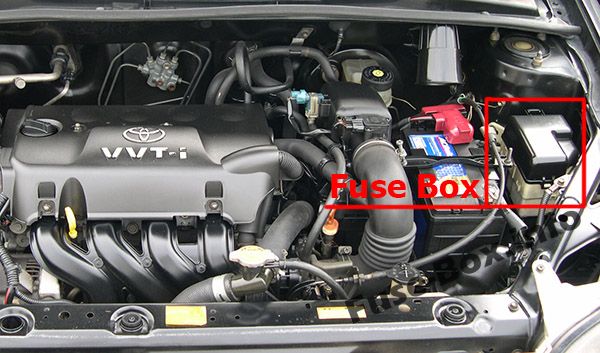

Lage des Sicherungskastens
Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen und Relais im Motorraum
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | KUPPEL | fünfzehn | Uhr, Kombinationsanzeige, Doppelverriegelung, Scheinwerfer, Innenbeleuchtung, Lichterinnerungssummer, Multi-Display, Radio und Player, Kabellose Türschlosssteuerung |
| 2 | EFI | fünfzehn | ECT, Motorsteuerung, Wegfahrsperrensystem |
| 3 | HORN | fünfzehn | Horn |
| 4 | AM2 | fünfzehn | Laden, Kombizähler, ECT, Motorsteuerung, Multi Display, SRS, Starten und Zünden I |
| 5 | NS | 30 | Starten und Zünden |
| 6 | – | – | Nicht benutzt |
| 7 | H-LP LH oder H-LP LO LH |
10 | Scheinwerfer links, Leuchtweitenregulierung (mit Tagfahrlicht) |
| 8 | H-LP RH oder H-LP LO RH |
10 | Rechter Scheinwerfer, Leuchtweitenregulierung (mit Tagfahrlicht) |
| 9 | P/PUNKT | fünfzehn | Steckdose |
| 10 | – | – | Ersatzteil |
| 11 | – | – | Ersatzteil |
| 12 | – | – | Ersatzteil |
| 13 | – | – | – |
| 14 | – | – | Nicht benutzt |
| fünfzehn | RDI | 30 | Kühlerlüfter und Kondensatorlüfter |
| 16 | HTR SUB1 | 50 | PTC-Heizung |
| 17 | – | – | Nicht benutzt |
| Relais | |||
| R1 | Elektrischer Lüfter | ||
| R2 | Elektrischer Lüfter | ||
| R3 | Anlasser | ||
| R4 | Nicht benutzt | ||
| R5 | Steckdose | ||
| R6 | PTC-Heizung | ||
| R7 | EFI | ||
| R8 | Magnetkupplung (A/C) | ||
| R9 | Horn |
ad vertisements

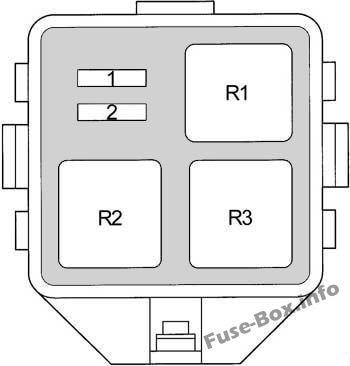

Zusätzlicher Sicherungskasten (falls vorhanden)
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | H-LP HI RH | 10 | Scheinwerfer (mit Tagfahrlicht) |
| 2 | H-LP HALLO LH | 10 | Kombiinstrument, Scheinwerfer (mit Tagfahrlicht) |
| Relais | |||
| R1 | Scheinwerfer | ||
| R2 | Dimmer (DIM) | ||
| R3 | Nicht benutzt |

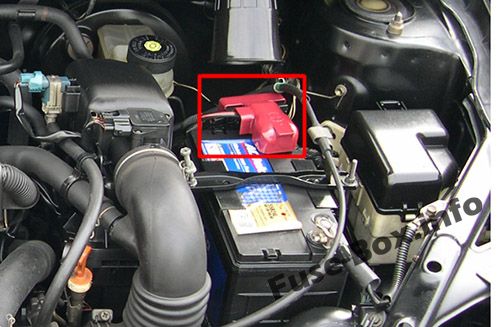

Schmelzsicherungsblock
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | MAIN | 60 | „EFT, „DOME“ „HORN“ „ST“ „AM2“, „H-LP LH“, „H-LP RH“, „H-LP LH (HI)“, „H-LP RH (HI)“ “ Sicherungen H-LP LH (LO)“ und „H-LP RH (LO)“ |
| 2 | – | – | Nicht benutzt |
| 3 | ALT | 120 | „ECU-B“, „TAIL“ „D/L“, „OBD“, „RDI“, „AM1“, „HAZ“, „HTR“, „HTR-SUB1“, „POWER“, „STOP“ und „ DEF“ Sicherungen |
| 4 | Abs | 60 | Antiblockiersystem |
