In diesem Artikel betrachten wir den Audi Q3 (8U) der ersten Generation, der von 2011 bis 2016 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Audi Q3 2011, 2012, 2013, 2014, 2015 und 2016 , um Informationen über den Standort von zu erhalten die Sicherungsfelder im Auto und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Audi Q3 2011-2016
Sicherungen des Zigarettenanzünders (Steckdose) im Audi Q3 sind die Sicherungen Nr. 36 und 37 im Sicherungskasten der Instrumententafel.

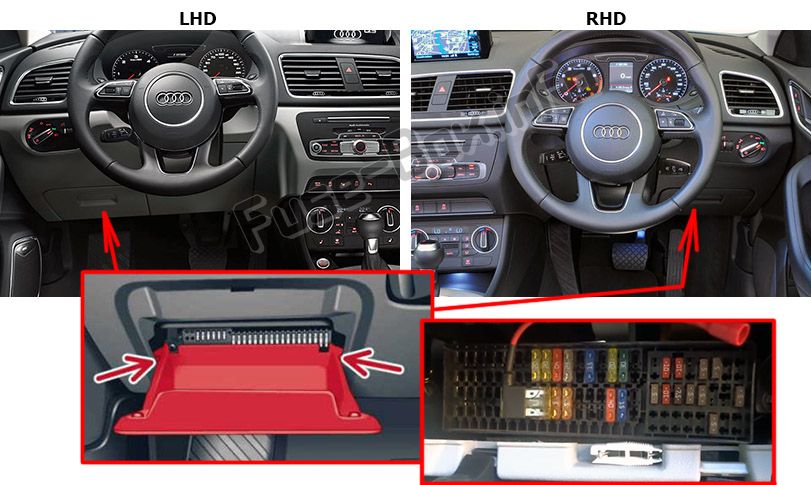

Position des Sicherungskastens
Es befindet sich unter dem Lenkrad hinter der Abdeckung.
Die Nummer ist in der Nähe jeder Sicherung eingeprägt
Zuordnung der Sicherungen in der Instrumententafel
| № | Beschreibung |
|---|---|
| 1 | LED-Scheinwerfer (links) |
| 2 | LED-Scheinwerfer (rechts) |
| 3 | LED-Scheinwerfer (links) |
| 4 | LED-Scheinwerfer (rechts) |
| 5 | |
| 6 | |
| 7 | Lenkradschloss |
| 8 | Bequemer Zugang |
| 9 | Airbag-Steuermodul, AIRBAG OFF-Kontrollleuchte |
| 10 | |
| 11 | |
| 12 | Getriebesteuergerät |
| 13 | Luftqualitätssensor für Klimatisierungssystem, beheizte Fensterwaschdüsen, Taste, Rückfahrlichttaste, Ölstandssensor, Klimatisierungssystem, Sitzinsassenerkennungssystem, Sitzheizung, Tasten in der Mittelkonsole, automatischer Dimmspiegel |
| 14 | Motorsteuergerät, Getriebesteuergerät, Quattro-Steuergerät, Bremslichter, elektromechanische Lenkung, Gateway-Steuergerät, Anhängerkupplungssteuergerät, ESC-Steuergerät, Lichtschalter, Dämpfungssteuergerät |
| 15 | Steuergerät für Scheinwerferbereich, Instrumentenbeleuchtung, Scheinwerfer (links, rechts), Diagnosestecker, Steuergerät für Scheinwerferbereich, Kurbelgehäusegehäuseheizung, Luftstromsensor, Steckdosenrelais, DC / DC-Wandler |
| 16 | Parksystem |
| 17 | Rückfahrkamera des Parksystems |
| 18 | TV-Tuner |
| 19 | Motorstartersteuerung, DC / DC-Wandler |
| 20 | ESC-Steuermodul, Klima- / Heizungsregelung, Sonderfunktionsschnittstelle |
| 21 | Stromversorgung des Wählmechanismus |
| 22 | Innenüberwachung |
| 23 | vordere Innenbeleuchtungstasten, Diagnosestecker, Lichtschalter, Licht- / Regensensor, Feuchtigkeitssensor |
| 24 | |
| 25 | Scheinwerferstromversorgung |
| 26 | Heckscheibenwischer |
| 27 | Startersystem |
| 28 | Infotainment |
| 29 | Versorgung für Rückfahrkamera und TV-Tuner des Parksystems |
| 30 | Infotainment |
| 31 | Infotainment |
| 32 | Kombiinstrument |
| 33 | Automatisch abblendender Rückspiegel |
| 34 | |
| 35 | |
| 36 | Zigarettenanzünder, Cockpit- / Gepäckraumsteckdose |
| 37 | Cockpit / Hecksteckdose |
| 38 | Getriebesteuergerät |
| 39 | |
| 40 | Steuermodul für Anhängerkupplung |
| 41 | Steuermodul für Anhängerkupplung |
| 42 | Steuermodul für Anhängerkupplung |
| 43 | |
| 44 | Heckscheiben-Defogger |
| 45 | Steuergerät für elektromechanische Feststellbremse |
| 46 | Steuermodul für Anhängerkupplung |
| 47 | quattro Steuermodul |
| 48 | Automatisches Steuermodul für den Gepäckraumdeckel |
| 49 | |
| 50 | Ventilator |
| 51 | Steuergerät für elektromechanische Feststellbremse |
| 52 | BCM |
| 53 | Vordersitzheizung |
| 54 | Panoramadach |
| 55 | Sonnenschutz auf dem Panoramadach |
| 56 | Steuermodul für adaptive Dämpfer |
ad vertisements

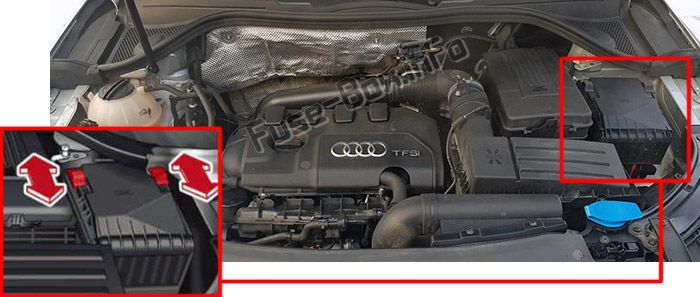

Position des Sicherungskastens
Die Nummer ist in der Nähe jeder Sicherung eingeprägt
Zuordnung der Sicherungen im Motorraum
| № | Beschreibung |
|---|---|
| 1 | Getriebeversorgung |
| 2 | ESC |
| 3 | Horn |
| 4 | DC / DC-Wandler |
| 5 | BCM, Batteriedatenmodul |
| 6 | BCM (rechts) |
| 7 | Waschflüssigkeitspumpe |
| 8 | BCM (links) |
| 9 | Sitzverstellung Lordosenstütze |
| 10 | Sauerstoffsensor erhitzen |
| 11 | Lenksäulenhebel, Multifunktionslenkradsteuerung |
| 12 | Handy-Adapter |
| 13 | Motorsteuerungsmodul |
| 14 | Motorsteuerungsmodul |
| 15 | Tor |
| 16 | Beheizter Sauerstoffsensor, Kraftstoffpumpe, Motorkomponenten |
| 17 | Motorkomponenten |
| 18 | Steuermodul der Kraftstoffpumpe |
| 19 | Tonverstärker, DC / DC-Wandler |
| 20 | Kupplungspedalsensor, Bremslichtsensor |
| 21 | |
| 22 | Scheibenwischer |
| 23 | Wasserumwälzpumpe, Zusatzheizung |
| 24 | Zündspulen |
| 25 | Fahrertür-Steuermodul (Zentralverriegelung, Fensterheber) |
| 26 | Steuergerät für Beifahrertür (Zentralverriegelung, Fensterheber) |
| 27 | Klemme 15 Versorgung |
| 28 | |
| 29 | Sitzverstellung |
| 30 | ESC |
