In diesem Artikel betrachten wir den Audi Q3 (F3) der zweiten Generation, der von 2018 bis heute erhältlich ist. Hier finden Sie Sicherungskastendiagramme des Audi Q3 2018, 2019 und 2020 , Informationen zur Position der Sicherungsbleche im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Audi Q3 2018-2020…
Passagierabteil

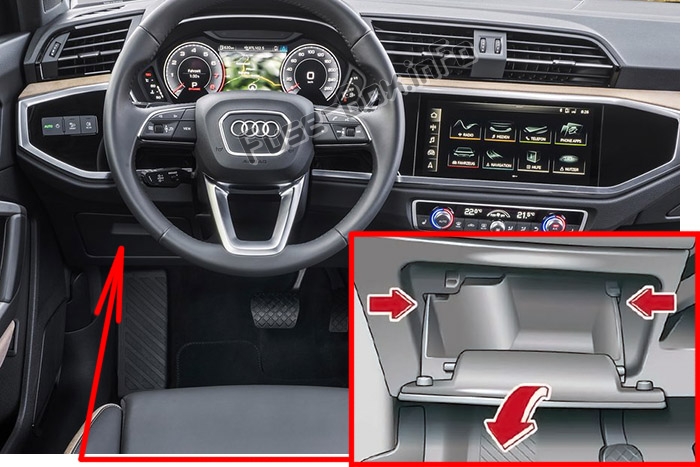

Linkslenker: Das Sicherungsblech befindet sich hinter dem Ablagefach auf der Fahrerseite.
Rechtslenker: Er befindet sich hinter dem Deckel im Handschuhfach.

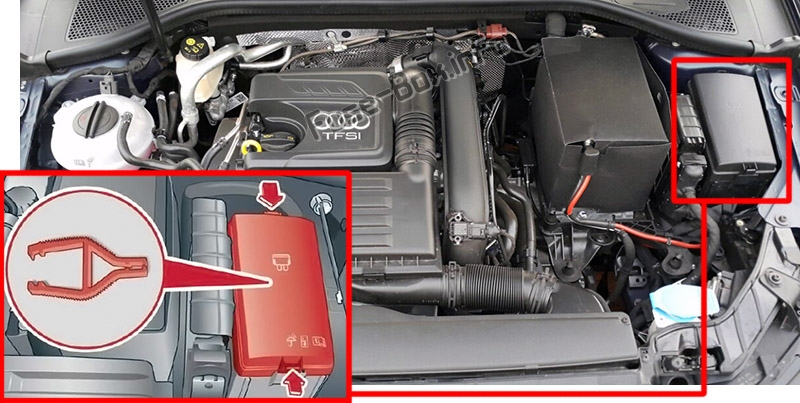

Motorraum
ad vertisements
Sicherungskasten-Diagramme
Sicherungskasten für Fahrgastraum
Zuordnung der Sicherungen in der Instrumententafel (2018-2020)
| № | Beschreibung |
|---|---|
| 1 | 2018-2019: Nicht verwendet; 2020: Abgasbehandlung |
| 2 | Lendenwirbelstütze vorne |
| 4 | 2018-2019: Lautstärkeregelung; 2020: Steuermodul des MMI-Infotainmentsystems |
| 5 | Gateway-Steuermodul (Diagnose) |
| 6 | Lenksäulenverriegelung, Wählhebel für Automatikgetriebe |
| 7 | Funkempfänger, Standheizung, Steuerung des Klimatisierungssystems |
| 8 | Scheinwerferbereichssteuerung, Innenraumüberwachung, Umgebungsbeleuchtung, Lichtschalter, Dachmodul, Notrufsystem, Feststellbremse, Diagnosestecker, Licht- / Regensensor |
| 9 | Lenksäulenelektronik |
| 10 | 2018-2019: Anzeige; 2020: Anzeige, MMI Infotainment System Steuermodul |
| 11 | Steuergerät für Fahrzeugelektrik |
| 12 | Steuermodul des MMI-Infotainmentsystems |
| 13 | Sicherheitsgurtstraffer auf der Fahrerseite |
| 14 | Heizung und Gebläse der Klimaanlage |
| 15 | Lenksäulenschloss |
| 16 | 2018-2019: Handy-Booster; 2020: Steuermodul des MMI-Infotainmentsystems |
| 17 | Kombiinstrument |
| 18 | Rückfahrkamera, Peripheriekameras |
| 19 | Fahrzeugöffnung / -start (NFC) |
| 20 | 2018-2019: Kombiinstrument; 2020: Abgasbehandlung, Kombiinstrument |
| 21 | Lenksäulenelektronik |
| 23 | Panorama-Glasdach |
| 24 | Steuergerät für Fahrzeugelektrik |
| 25 | Fahrerseitiges Türsteuermodul, linker Heckscheibenmotor, linkes hinteres Türsteuermodul |
| 26 | Steuergerät für Fahrzeugelektrik |
| 27 | Steuergerät für Fahrzeugelektrik |
| 29 | Dachmodul, Steuermodul der Fahrzeugelektrik |
| 30 | Zusatzbatterie-Steuermodul |
| 31 | Gepäckraumdeckel |
| 32 | Fahrerassistenzsysteme (Parksystem, Seitenassistent, adaptiver Kreuzfahrtassistent, Kamera) |
| 33 | Insassenerkennungssystem für Beifahrer, Belüftung der Vordersitze, Innenbeleuchtung des Dachhimmels |
| 34 | Komponenten der Klimaanlage, Feststellbremse, Rückfahrscheinwerfer |
| 35 | A / C-Systemkomponenten, Diagnosestecker, Instrumententafelsteuerung, Rückspiegel |
| 39 | Rechter Heckscheibenreglermotor, Beifahrerseitentürsteuermodul, rechte hintere Türsteuermodul |
| 40 | Steckdosen |
| 41 | Sicherheitsgurtstraffer auf der Beifahrerseite |
| 42 | Steuergerät für Fahrzeugelektrik |
| 43 | Tonverstärker |
| 44 | Allrad-Steuermodul (quattro) |
| 45 | Sitzverstellung auf der Fahrerseite |
| 47 | Heckscheibenwischer |
| 48 | 2018-2019: Nicht verwendet; 2020: Außengeräusch |
| 50 | 2018-2019: Nicht verwendet; 2020: Gepäckraumdeckel |
| 52 | Suspension |
| 53 | Heckscheiben-Defogger |
| 54 | Linkes Anhängerkupplungslicht |
| 55 | Anhängerkupplung |
| 56 | Rechtes Anhängerkupplungslicht |
| 57 | Anhängerkupplungsbuchse |
ad vertisements

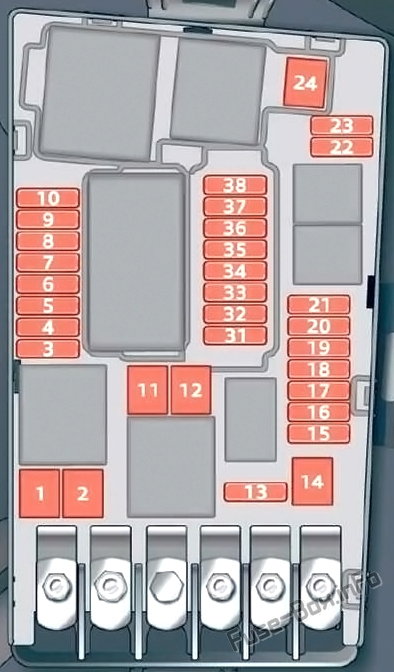

Sicherungskasten im Motorraum
Zuordnung der Sicherungen im Motorraum (2018-2020)
| № | Beschreibung |
|---|---|
| 1 | 2018-2019: Elektronische Stabilisierungskontrolle (ESC); 2020: Nicht verwendet |
| 2 | 2018-2019: Elektronische Stabilisierungskontrolle (ESC); 2020: Nicht verwendet |
| 4 | Motorkomponenten, Motorstart |
| 5 | Motorkomponenten, Zündspulen |
| 6 | Bremslichtschalter |
| 7 | Motorkomponenten |
| 8 | Beheizte Sauerstoffsensoren |
| 9 | Motorkomponenten |
| 10 | Benzinpumpe |
| 11 | Zusatzheizung, Motorkomponenten |
| 12 | Zusatzheizung, Motorkomponenten |
| 13 | Automatikgetriebe, Getriebeölpumpe |
| 14 | Motorkomponenten, Zündspulen |
| 15 | Horn |
| 16 | Motorkomponenten, Zündspulen |
| 17 | Stabilitätskontrolle (ESC), Motorsteuergerät |
| 18 | Batteriesteuergerät |
| 19 | Steuergerät für Scheibenwischer |
| 20 | Diebstahlwarnanlage, Garagentoröffner |
| 21 | Automatische Übertragung |
| 22 | Motorsteuerungsmodul |
| 23 | Motorstart |
| 24 | Behelfsheizung |
| 31 | Motorkomponenten |
| 36 | Linker Scheinwerfer |
| 37 | Standheizung |
| 38 | Rechter Scheinwerfer |
