Hier finden Sie die Sicherungskasten-Belegung für den Audi Q5 FY der Baujahre 2018 bis 2020. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Audi Q5 FY Sicherungskasten und Relais
- Passagierabteil
- Gepäckraum
- Sicherungsblech im Cockpit
- Fußraum-Sicherungsblech
- Sicherungskasten im Gepäckraum
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Audi Q5 FY?
- Was zeigt die Sicherungsbelegung?
- Weitere Audi Sicherungskasten-Belegungen
Audi Q5 FY Sicherungskasten und Relais
Passagierabteil

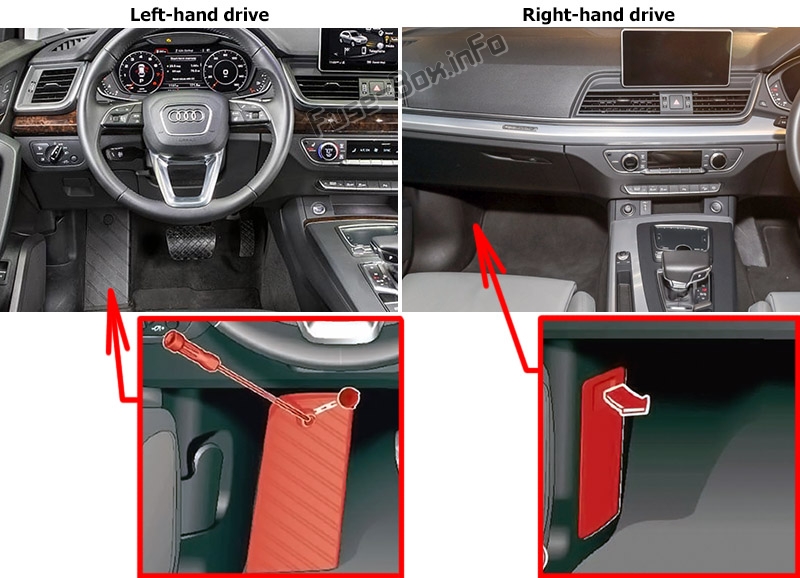

In der Kabine befinden sich zwei Sicherungsblöcke.
Die erste befindet sich auf der linken Vorderseite des Cockpits.
Und die zweite befindet sich in der Fußstütze des Fahrers bei Fahrzeugen mit Linkslenkung oder hinter dem Deckel im Fußraum des Beifahrers bei Fahrzeugen mit Rechtslenkung.

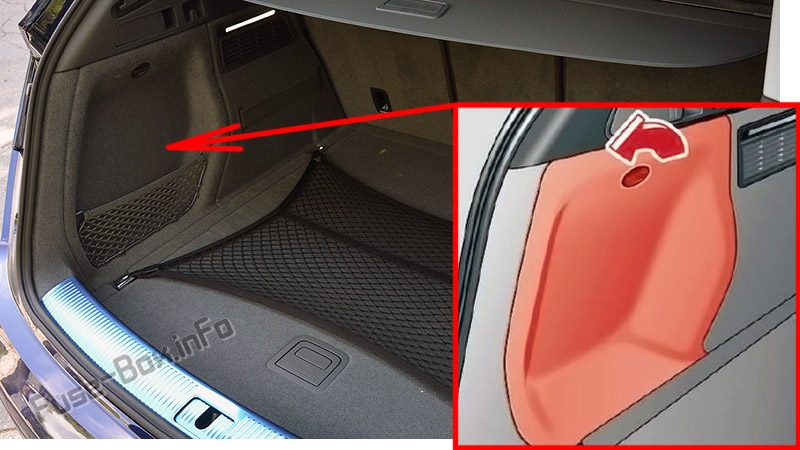

Gepäckraum
Es befindet sich hinter der Verkleidung auf der linken Seite des hinteren Fachs.
ad vertisements
Sicherungskasten-Diagramme

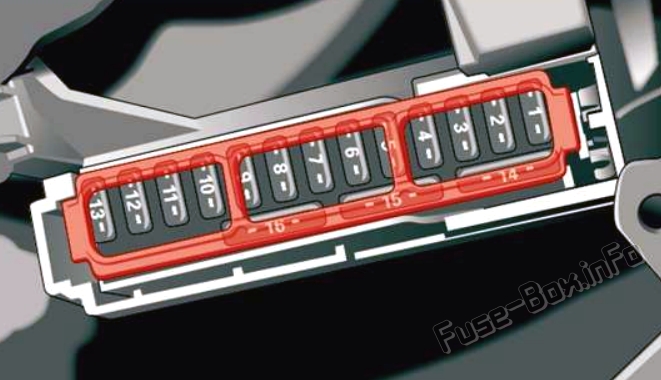

Sicherungsblech im Cockpit
Zuordnung der Sicherungen auf der linken Seite des Armaturenbretts (2018-2020)
| № | Beschreibung |
|---|---|
| 2 | Telefon |
| 4 | Head-up-Display |
| 5 | Audi Musikschnittstelle, USB-Ladeanschluss |
| 6 | Steuerung des vorderen Klimatisierungssystems |
| 7 | Lenksäulenschloss |
| 8 | Anzeige des Infotainmentsystems |
| 9 | Kombiinstrument |
| 10 | Infotainment-Einheit |
| 11 | Lichtschalter |
| 12 | Lenksäulenelektronik |
| 14 | Infotainmentsystem |
| 15 | Einstellung der Servolenkung |
| 16 | Lenkradheizung |

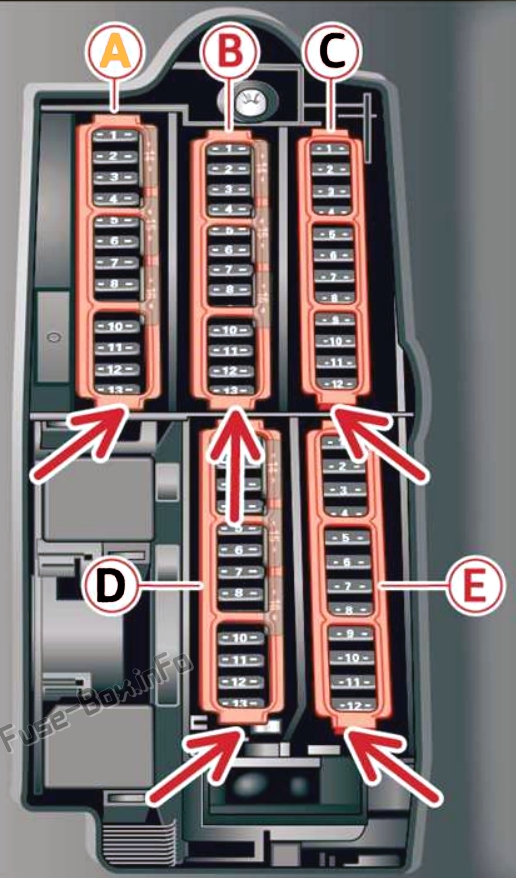

Fußraum-Sicherungsblech
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
ad vertisements
Zuordnung der Sicherungen im Fußraum des Fahrers / Beifahrers (2018-2020)
| № | Beschreibung |
| Sicherungskasten A (braun) | |
| A2 | 2018: Luftmassenmesser, Nockenwellenverstellung, Ladeluftkühlerpumpe; 2019-2020: Motorkomponenten |
| A3 | 2018: Abgastüren, Einspritzdüsen, Kühlereinlass; 2019: Einspritzdüsen, Kurbelgehäuseheizung; 2020: Abgastüren, Einspritzdüsen, Kühlereinlass, Heizung des Kurbelgehäusegehäuses |
| A4 | 2018: Vakuumpumpe, Heißwasserpumpe, Partikelsensor, Biodieselsensor; 2019-2020: Vakuumpumpe, Heißwasserpumpe, Partikelsensor, Biodieselsensor, Abgastüren, Kühlersensor, Motorkomponenten |
| A5 | Bremslichtsensor |
| A6 | Motorventile, Nockenwellenverstellung |
| A7 | 2018: Beheizter Sauerstoffsensor, Luftmassenmesser; 2019: Beheizte Sauerstoffsensoren; 2020: Beheizte Sauerstoffsensoren, Luftmassenmesser, Wasserpumpe |
| A8 | 2018: Wasserpumpe, Hochdruckpumpe, Hochdruckregelventil; 2019: Wasserpumpe; 2020: Wasserpumpe, Hochdruckpumpe, Hochdruckregelventil, Luftmassenmesser, Motorkomponenten |
| A9 | Heißwasserpumpe |
| A10 | Öldrucksensor, Öltemperatursensor |
| A11 | Kupplungspedalstellungssensor |
| A12 | 2018-2019: Motorventile; 2020: Motorventile, Motorlager |
| A13 | Kühlerlüfter |
| A14 | 2018-2019: Einspritzdüsen; 2020: Motorsteuergerät |
| A15 | 2018: Zündspulen; 2019-2020: Zündspulen, beheizte Sauerstoffsensoren |
| A16 | Benzinpumpe |
| Sicherungskasten B (rot) | |
| B1 | Diebstahlwarnanlage |
| B2 | Motorsteuerungsmodul |
| B3 | Lordosenstütze |
| B4 | Wählmechanismus für Automatikgetriebe |
| B5 | Horn |
| B6 | Elektromechanische Feststellbremse |
| B7 | Gateway-Steuermodul |
| B8 | Innenhimmelleuchten |
| B9 | 2018: Nicht verwendet; 2019-2020: Notrufsystem |
| B10 | Airbag-Steuermodul |
| B11 | Elektronische Stabilisierungskontrolle (ESC) |
| B12 | Diagnosestecker, Licht- / Regensensor |
| B13 | Klimatisierungssystem |
| B14 | Steuergerät für rechte Vordertür |
| B15 | 2018-2019: A / C-Kompressor; 2020: A / C-Kompressor, linke Halsheizung |
| B16 | 2018-2019: Nicht verwendet; 2020: Bremssystem |
| Sicherungskasten C (schwarz) | |
| C1 | Vordersitzheizung |
| C2 | Scheibenwischer |
| C3 | Linke Scheinwerferelektronik |
| C4 | Panorama-Glasdach |
| C5 | Steuergerät für linke Vordertür |
| C6 | Steckdosen |
| C7 | 2018-2019: Steuergerät für rechte hintere Tür; 2020: Steuergerät für rechte hintere Tür, elektrisches Fensterheber hinten rechts |
| C8 | Allradantrieb |
| C9 | Rechte Scheinwerferelektronik |
| C10 | Scheibenwaschanlage / Scheinwerferwaschanlage |
| C11 | Steuergerät für linke hintere Tür |
| C12 | 2018-2019: Nicht verwendet; 2020: Standheizung |
| Sicherungskasten D (schwarz) | |
| D1 | Sitzbelüftung, Rückspiegel, Klimatisierungssystem, Steuerung des hinteren Klimatisierungssystems, Windschutzscheiben-Defogger, Gateway-Diagnose |
| D2 | 2018-2019: Gateway, Klimatisierungssystem; 2020: Gateway-Diagnose, Steuergerät für Fahrzeugelektrik |
| D3 | 2018: Sound-Aktuator / Abgas-Sound-Tuning; 2019: Nicht verwendet; 2020: Sound-Aktuator / Abgas-Sound-Tuning |
| D4 | Kupplungspedalstellungssensor |
| D5 | 2018-2019: Motorstart; 2020: Motorstart, Notabschaltung |
| D7 | 2018-2019: Hinterer USB-Ladeanschluss; 2020: Hinterer USB-Ladeanschluss, aktives Gaspedal |
| D8 | 2018: HomeLink; 2019-2020: Garagentoröffner, elektromechanische aktive Rollstabilisierung |
| D9 | Adaptive Geschwindigkeitsregelung |
| D10 | 2018: Nicht verwendet; 2019-2020: Außengeräusch, Pedalmodul |
| D11 | Videokamera |
| D12 | Rechter Scheinwerfer |
| D13 | Linker Scheinwerfer |
| D14 | 2018: Heckscheibenwischer; 2019-2020: Getriebeölkühlventil |
| D16 | 2018: Nicht verwendet; 2019-2020: Vorbereitung der Unterhaltung auf dem Rücksitz |
| Sicherungskasten E (rot) | |
| E1 | Zündspulen |
| E2 | 2018: Nicht verwendet; 2019: Motorventile; 2020: Kompressorkupplung, CNG-System, Motorventile |
| E5 | 2018: Motorhalterung; 2019-2020: Nicht verwendet |
| E6 | Automatische Übertragung |
| E7 | Instrumententafel |
| E8 | Klimatisierungssystem (Gebläse) |
| E10 | Dynamische Lenkung |
| E11 | 2018-2019: Motorstart; 2020: Motorstart, Wärmemanagement |
| E12 | 2018-2019: Nicht verwendet; 2020: Ölpumpe |

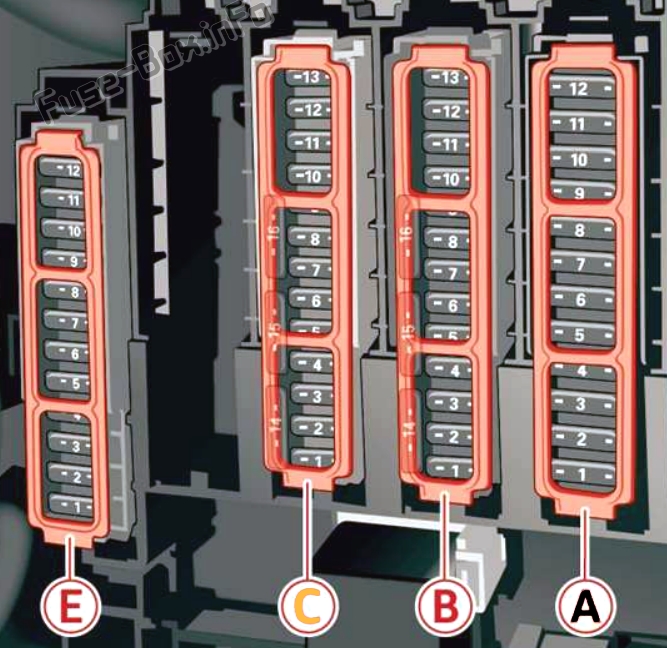

Sicherungskasten im Gepäckraum
ad vertisements
Zuordnung der Sicherungen im Kofferraum (2018-2020)
| № | Beschreibung |
|---|---|
| Sicherungskasten A (schwarz) | |
| A1 | 2018-2019: Nicht verwendet; 2020: Wärmemanagement |
| A2 | Windschutzscheibenentfroster |
| A3 | Windschutzscheibenentfroster |
| A5 | Luftfederung / Federungssteuerung |
| A6 | Automatische Übertragung |
| A7 | Heckscheiben-Defogger |
| A8 | Rücksitzheizung |
| A9 | Linke Rücklichter |
| A10 | Linker Sicherheitsgurtstraffer |
| A11 | Zentrales Verriegelungssystem |
| A12 | Elektrischer Gepäckraumdeckel |
| Sicherungskasten B (rot) | |
| Nicht zugeordnet | |
| B2 | 2018-2019: Nicht verwendet; 2020: Hochvoltbatterie |
| B3 | 2018-2019: Nicht verwendet; 2020: Hochspannungsbatterie-Wasserpumpe |
| B4 | 2018-2019: Nicht verwendet; 2020: Elektromotor |
| B8 | 2018-2019: Nicht verwendet; 2020: A / C-Kompressor |
| B10 | 2018-2019: Nicht verwendet; 2020: Hochvoltbatterie |
| B11 | 2018-2019: Nicht verwendet; 2020: Ladegerät |
| Sicherungskasten C (braun) | |
| C2 | Telefon |
| C3 | Lordosenstütze |
| C4 | Audi Seitenassistent |
| C5 | 2018: Nicht verwendet; 2019-2020: Vorbereitung der Unterhaltung auf dem Rücksitz |
| C7 | 2018: Nicht verwendet; 2019-2020: Fahrzeugöffnung / -start (NFC) |
| C8 | 2018-2019: Smart-Modul (Tank); 2020: Zusatzheizfunkempfänger, Smart Module (Kraftstofftank) |
| C9 | Klimatisierter Getränkehalter |
| C10 | 2018-2019: Nicht verwendet; 2020: TV-Tuner |
| C11 | 2018: 12 Volt Batterie; 2019-2020: Zusatzbatterie-Steuermodul |
| C12 | HomeLink / Garagentoröffner |
| C13 | Rückfahrkamera, Peripheriekameras |
| C14 | Rechte Rücklichter |
| C16 | Rechter Sicherheitsgurtstraffer |
| Sicherungskasten E (rot) | |
| E2 | Tonverstärker |
| E3 | 2018: AdBlue-Heizung; 2019: Nicht verwendet; 2020: AdBlue-Heizung |
| E5 | Anhängerkupplung (rechtes Licht) |
| E7 | Anhängerkupplung |
| E8 | Anhängerkupplung (linkes Licht) |
| E9 | Anhängerkupplung (Steckdose) |
| E10 | Sportdifferential |
| E11 | 2018: AdBlue-Heizung; 2019: Nicht verwendet; 2020: AdBlue-Heizung |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Audi Q5 FY?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
