Hier finden Sie die Sicherungskasten-Belegung für den Toyota Avalon XX20 der Baujahre 2000 bis 2004. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Toyota Avalon 2000-2004
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Relaisbox
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Toyota Avalon XX20?
- Was zeigt die Sicherungsbelegung?
- Weitere Toyota Sicherungskasten-Belegungen
Sicherungsanordnung Toyota Avalon 2000-2004
Die Sicherungen des Zigarettenanzünders (Steckdose) im Toyota Avalon sind die Sicherungen #39 „PWR OUTLET NO.1“, #43 „PWR OUTLET NO.2“ und #53 „CIG“ im Sicherungskasten der Instrumententafel.
Sicherungskasten im Fahrgastraum

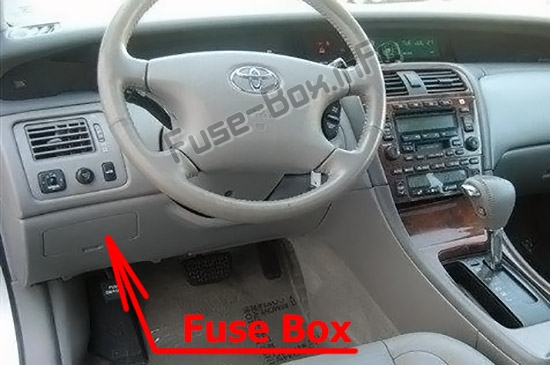

Lage des Sicherungskastens
Der Sicherungskasten befindet sich in der Instrumententafel (auf der Fahrerseite) hinter der Abdeckung.
Sicherungsdiagramm
ad vertisements
Belegung der Sicherungen im Fahrgastraum
| № | Name | Ampere-Bewertung [A] | Funktionen |
|---|---|---|---|
| 26 | ECU-IG NR. 1 | 5 | Elektrische Kühlventilatoren |
| 27 | ECU-B | 7,5 | Klimaanlage, Diebstahlschutz, elektrisch verstellbare Sitze, Zähler, elektrische Fensterheber (für Fahrer und Beifahrer), Multiplex-Kommunikationssystem |
| 28 | SCHWANZ | 10 | Standlicht, Kennzeichenbeleuchtung, Rücklicht, Seitenmarkierungsleuchten hinten, Rücklichtausfallwarnleuchte, Motorsteuerung |
| 29 | SITZ HTR | 20 | Sitzheizungen |
| 30 | FR P/W | 20 | Fensterheber (für Beifahrer) |
| 31 | ANZEIGE NR.1 | 10 | Fahrzeug-Schlupfkontrollsystem, Heckscheibenheizung, Tempomat, Schaltsperrsystem, Antiblockiersystem, automatischer Blendschutz im Innenspiegel, automatische Lichtsteuerung, elektrisch verstellbare Sitze, Rücklichtausfallwarnleuchte, Automatikgetriebe-Kontrollleuchten indicator , Steckdose, Fensterheber (für Fahrer), Bremssystem-Warnleuchte, elektrisches Schiebedach |
| 32 | HTR | 10 | Klimaanlage |
| 33 | NEBEL | fünfzehn | Nebelscheinwerfer |
| 34 | WENDE | 7,5 | Blinker |
| 35 | Klimaanlage | 10 | Klimaanlage |
| 36 | RADIO | fünfzehn | Audiosystem, Multi-Informationsdisplay |
| 37 | PANEL | 5 | Anzeigen und Messgeräte, Audiosystem, Zigarettenanzünder, Klimaanlage, Notblinkanlage, elektronisch gesteuertes Automatikgetriebe, elektrisch verstellbare Rückspiegel, Multi-Informationsdisplay, Handschuhfachbeleuchtung, Instrumententafelbeleuchtung, Instrumententafelbeleuchtung, Steckdose |
| 38 | FL P/W | 25 | Fensterheber (für Fahrer) |
| 39 | PWR-AUSGANG NR.1 | fünfzehn | Steckdose (ACC) |
| 40 | ECU-ACC | 5 | Audiosystem, elektrisch verstellbare Rückspiegel, Multi-Informationsdisplay, Shift-Lock-System, Multiplex-Kommunikationssystem |
| 41 | SRS-ACC | 10 | SRS-Airbagsystem |
| 42 | MIR HTR | 10 | Außenspiegelheizung, Motorsteuerung |
| 43 | PWR-AUSGANG NR.2 | fünfzehn | Steckdose (IG) |
| 44 | ANZEIGE NR.2 | 10 | Rückfahrscheinwerfer |
| 45 | OBD-II | 7,5 | On-Board-Diagnosesystem |
| 46 | STOPPEN | fünfzehn | Bremslichter, hoch montiertes Bremslicht, Antiblockiersystem, Schaltsperrsystem, Geschwindigkeitsregelsystem, Fahrzeug-Schlupfregelsystem, Motorsteuersystem |
| 47 | KUPPEL | 7,5 | Innenbeleuchtung, persönliche Beleuchtung vorn, Türinnenbeleuchtung, Zündschalterbeleuchtung, Waschtischbeleuchtung, Garagentoröffner, Warnleuchte für offene Türen, beleuchtetes Einstiegssystem, persönliche Beleuchtung hinten, automatisches Lichtsteuerungssystem, Kofferraumbeleuchtung, drahtloses Fernbedienungssystem, Multiplex-Kommunikation System |
| 48 | ERÖFFNER | 5 | Keine Schaltung |
| 49 | RL P/W | 20 | Fensterheber (für Beifahrer hinten links) |
| 50 | RR P/W | 20 | Fensterheber (für Beifahrer hinten rechts) |
| 51 | WIP | 25 | Scheibenwischer und -waschanlage |
| 52 | ECU-IG NO.2 | 10 | Antiblockiersystem, Tempomat, Multi-Informationsdisplay, Diebstahlschutzsystem, Schleuderkontrollsystem, Messgeräte, Multiplex-Kommunikationssystem |
| 53 | CIG | fünfzehn | Zigarettenanzünder |
| 54 | TÜR NR.1 | 25 | Diebstahlschutzsystem, Kofferraumöffner, Multiplex-Kommunikationssystem |
| 55 | SONNENDACH | 30 | Elektrisches Monddach |
| 61 | DEF | 40 | Heckscheibenheizung, Geräuschfilter |
| 62 | PWR SITZ | 30 | Elektrische Sitze |
Sicherungskasten im Motorraum

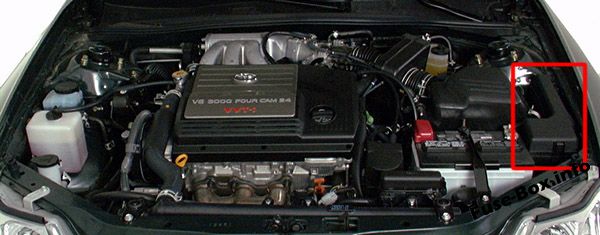

Lage des Sicherungskastens
Es befindet sich im Motorraum (links).
ad vertisements

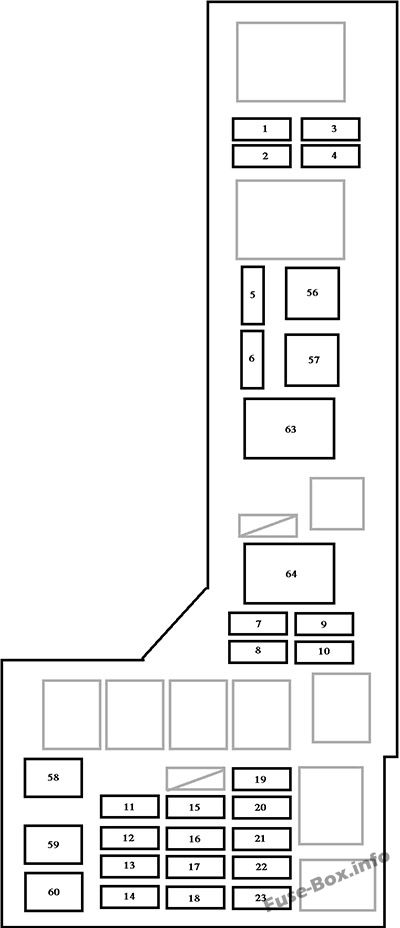

Sicherungsdiagramm
Belegung der Sicherungen im Motorraum
| № | Name | Ampere-Bewertung [A] | Funktionen |
|---|---|---|---|
| 1 | KOPF RECHTS UPR | 10 15 |
Keine Schaltung (mit DRL) Rechter Scheinwerfer, Fernlicht-Kontrollleuchte (ohne DRL) |
| 2 | KOPF LH UPR | 10 15 |
Keine Schaltung (mit DRL) Linker Scheinwerfer, Nebelscheinwerfer (ohne DRL) |
| 3 | KOPF RH LWR | fünfzehn | Rechter Scheinwerfer (Abblendlicht) (mit Tagfahrlicht) |
| 4 | KOPF LH LWR | fünfzehn | Scheinwerfer links (Abblendlicht) (mit Tagfahrlicht) |
| 5 | ABS Nr. 4 | 5 | Schleuderkontrollsystem für Fahrzeuge |
| 6 | DRL | 7,5 | Tagfahrlichtsystem |
| 7 | ERSATZTEIL | 30 | Ersatzsicherung |
| 8 | ERSATZTEIL | fünfzehn | Ersatzsicherung |
| 9 | ERSATZTEIL | 25 | Ersatzsicherung |
| 10 | ERSATZTEIL | 10 | Ersatzsicherung |
| 11 | ALT-S | 5 | Ladestation |
| 12 | DCC | 30 | Sicherungen „DOME“, „ECU-B“ und „RADIO“ |
| 13 | SICHERHEIT | 10 | Diebstahlschutzsystem |
| 14 | HAZ | fünfzehn | Blinker |
| fünfzehn | A/F | 25 | Luft-/Kraftstoffsensor |
| 16 | TÜR NR.2 | fünfzehn | Elektrisches Türschlosssystem |
| 17 | HORN | 10 | Hupe, Diebstahlschutzsystem |
| 18 | AM2 | 10 | SRS-Airbagsystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Startersystem, Ladesystem, Luft-/Kraftstoffsensor, Kraftstoffpumpe |
| 19 | EFI NR.2 | 7,5 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Luftmengenmesser, Sauerstoffsensor, Verdunstungsemissionskontrollsystem, Drosselklappensteller-Kontrollsystem, Motorkontrollsystem |
| 20 | ABS Nr. 3 | 25 | Antiblockiersystem |
| 21 | ABS Nr. 2 | 25 | Schleuderkontrollsystem für Fahrzeuge |
| 22 | EFI NR.1 | fünfzehn | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Kraftstoffpumpe |
| 23 | IG2 | fünfzehn | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 56 | AM1 | 40 | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 57 | HTR | 50 | Klimaanlage |
| 58 | CDS | 30 | Elektrische Kühlventilatoren |
| 59 | RDI | 30 | Elektrische Kühlventilatoren |
| 60 | MAIN | 40 | Startersystem |
| 63 | Abs | 60 | Antiblockiersystem, Sicherung „ABS NO.4“ |
| 64 | ALT | 120 | Sicherungen „HTR“, „A/C“, „ABS NO.2“, „ABS NO.3“, „RDI“, „CDS“, „AM1“, „ABS“ und „ABS NO.4“ |
Relaisbox
Motorraum-Relaisbox
| № | Name | Ampere-Bewertung [A] | Funktionen |
|---|---|---|---|
| 24 | KOPF LH UPR | 10 | Linker Scheinwerfer (Fernlicht), Fernlicht-Kontrollleuchte |
| 25 | KOPF RECHTS UPR | 10 | Rechter Scheinwerfer (Fernlicht) |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Toyota Avalon XX20?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
