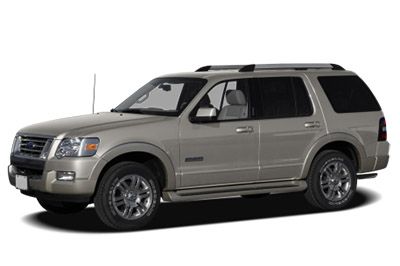

In diesem Artikel betrachten wir den Ford Explorer der vierten Generation (U251), der von 2006 bis 2010 produziert wurde. Hier finden Sie Sicherungskastendiagramme des Ford Explorer 2006, 2007, 2008, 2009 фтв 2010 , Informationen zur Position der Sicherung erhalten im Fahrzeuginneren und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung) und Relais kennen.
Sicherungsanordnung Ford Explorer 2006-2010
Die Sicherungen des Zigarettenanzünders ( Steckdose) im Ford Explorer sind die Sicherungen №21 (Steckdose hinten) und №25 (Steckdose vorne/Zigarrenanzünder) im Motorraum-Sicherungskasten.
Lage des Sicherungskastens

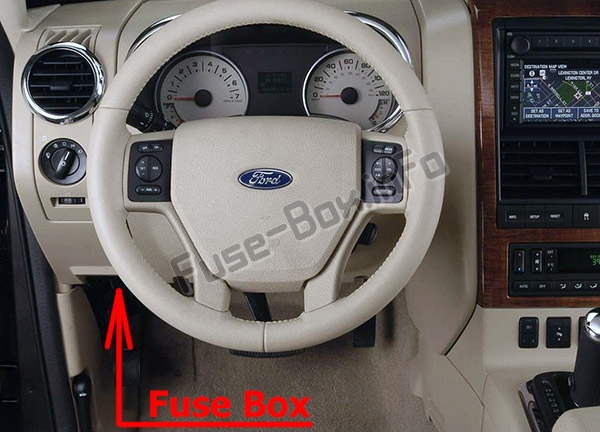

Passagierabteil
Die Sicherungstafel befindet sich unter der Instrumententafel auf der Fahrerseite.

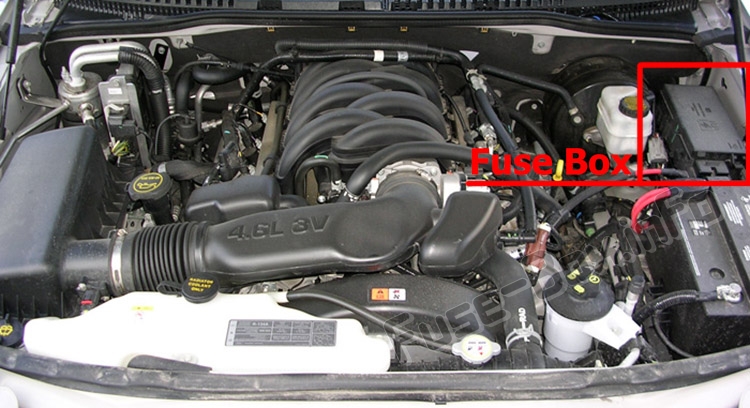

Motorraum
Der Stromverteiler befindet sich im Motorraum.
Sicherungskastendiagramme
ad vertisements
2006
Passagierabteil

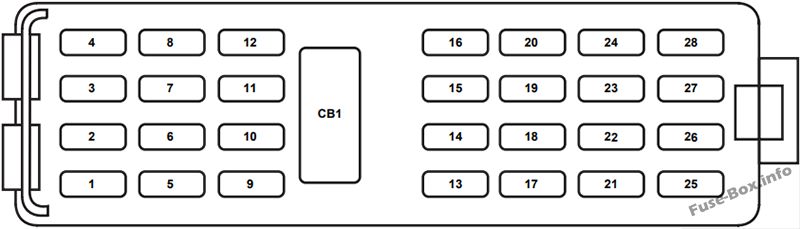

Belegung der Sicherungen im Fahrgastraum (2006)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 20A | Schiebedach, verstellbare Pedale, DSM, Memory-Lendenmotor |
| 2 | 5A | Mikrocontroller-Leistung (SJB) |
| 3 | 20A | Radio |
| 4 | 20A | OBD II-Anschluss |
| 5 | 5A | Monddach |
| 6 | 20A | Liftglas-Entriegelungsmotor, Tür entriegeln/verriegeln |
| 7 | 15A | Anhänger stoppen/abbiegen |
| 8 | 15A | Zündschalterleistung, PATS |
| 9 | 2A | 6R TCM/PCM (Zündung RUN/START), Kraftstoffpumpenrelais |
| 10 | 5A | RUN/ACC-Relais der vorderen Scheibenwischer in PDB |
| 11 | 5A | Radiostart |
| 12 | 5A | Heckscheibenwischermotor RUN/ACC, Laderelais Anhängerbatterie im PDB, Radio |
| 13 | 15A | Beheizter Spiegel, Heckscheibenheizung |
| 14 | 20A | Horn |
| fünfzehn | 10 A | Rückfahrscheinwerfer |
| 16 | 10 A | Anhänger Rückfahrscheinwerfer |
| 17 | 10 A | RCM, PAD-Lampe, OCS-Modul |
| 18 | 10 A | Rückwärtseinparkhilfe, IVD-Schalter, IVD, 4×4-Modul, 4×4-Schalter, Sitzheizung, Kompass, Elektrochromatischer Spiegel, AUX-Klimaautomatik |
| 19 | — | Nicht benutzt |
| 20 | 10 A | Manuelles Klima, DEATC, Bremsschaltung |
| 21 | — | Nicht benutzt |
| 22 | 15A | Bremsschalter, Bremslichter, Blinker |
| 23 | 15A | Elektrische Spiegel, Innenbeleuchtung, Pfützenlampen, Batteriesparmodus, Instrumentenbeleuchtung, Homelink |
| 24 | 2A | Cluster, Diebstahl LED |
| 25 | 15A | Trailer Park, Trailer elektronisches Bremsmodul |
| 26 | 15A | Nummernschild/Parkleuchte hinten, Parkleuchten vorn, Klimaautomatik |
| 27 | 15A | Dreifarbiger Stopp |
| 28 | 10 A | Manuell/DEATC |
| CB1 | 25A | Fenster |
| Die folgenden Relais befinden sich auf beiden Seiten der Sicherungstafel im Fahrgastraum. Wenden Sie sich für die Wartung dieser Relais an Ihren autorisierten Händler. | ||
| Relais 1 | Verzögerter ACC | |
| Relais 2 | Heckabtauung | |
| Relais 3 | Parklampen | |
| Relais 4 | RUN/START |
Motorraum
ad vertisements

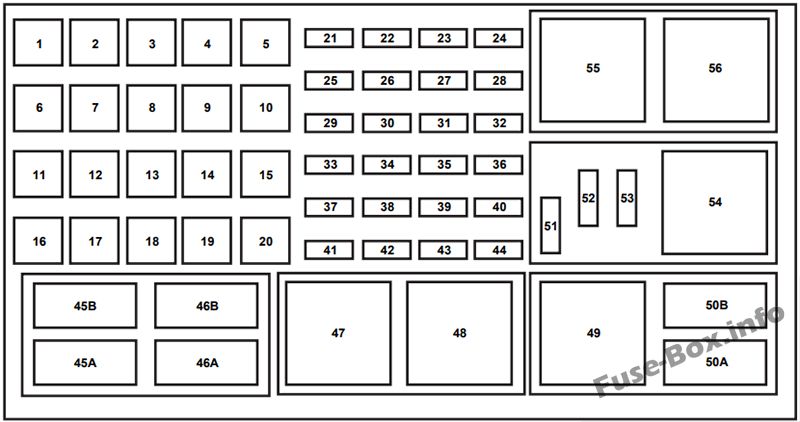

Zuordnung der Sicherungen im Stromverteiler (2006)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 50A** | BATT 2 (SJB) |
| 2 | 50A** | BATT 3 (SJB) |
| 3 | 50A** | BATT 1 (SJB) |
| 4 | 30A** | Kraftstoffpumpe, Einspritzdüsen |
| 5 | 30A** | Sitz in der dritten Reihe (links) |
| 6 | 40A** | IVD-Modul |
| 7 | 40A** | Antriebsstrang-Steuermodul (PCM) |
| 8 | — | Nicht benutzt |
| 9 | — | Nicht benutzt |
| 10 | 30A** | Elektrischer Sitz (rechts) |
| 11 | 30A** | Anlasser |
| 12 | 30A** | Sitz in der dritten Reihe (rechts) |
| 13 | 30A** | Ladegerät für Anhängerkupplung |
| 14 | 30A** | Memory-Sitze (DSM) |
| 14 | 40A** | Nicht-Speicherplätze |
| fünfzehn | 40A** | Heckscheibenheizung, beheizbare Spiegel |
| 16 | 40A** | Gebläsemotor |
| 17 | 30A** | Anhänger elektronische Bremsen |
| 18 | 30A** | Hilfsgebläsemotor |
| 19 | — | Nicht benutzt |
| 20 | — | Nicht benutzt |
| 21 | 20 A* | Steckdose hinten |
| 22 | 20 A* | Subwoofer |
| 23 | 20 A* | 4×4 |
| 24 | 10 A* | Antriebsstrang-Steuermodul (PCM) KAP, CAN-Entlüftung |
| 25 | 20 A* | Steckdose vorne/Zigarettenanzünder |
| 26 | 20 A* | 4×4-Modul |
| 27 | 20 A* | 6R Getriebemodul |
| 28 | 20 A* | Beheizte Sitze |
| 29 | 20 A* | Scheinwerfer (rechts) |
| 30 | 25A* | Heckscheibenwischer |
| 31 | 15 A* | Nebelscheinwerfer |
| 32 | — | Nicht benutzt |
| 33 | 30A* | IVD-Modul |
| 34 | 20 A* | Scheinwerfer (links) |
| 35 | 10 A* | Wechselstromkupplung |
| 36 | — | Nicht benutzt |
| 37 | 30A* | Frontscheibenwischer |
| 38 | 15 A* | 5R-Getriebe |
| 39 | 15 A* | PCM-Leistung |
| 40 | 15 A* | Lüfterkupplung, PCV-Ventil, AC-Kupplungsrelais, GCC-Lüfter |
| 41 | 15 A* | SDARS/DVD |
| 42 | 15 A* | Redundanter Bremsschalter, EVMV, MAFS, HEGO, EVR, VCT1, VCT2, CMCV, CMS |
| 43 | 15 A* | Spule auf Stecker (nur 4,6-Liter-Motor), Spulenturm (nur 4,0-Liter-Motor) |
| 44 | 15 A* | Injektoren |
| 45A | — | Nicht benutzt |
| 45B | — | GCC Lüfterrelais |
| 46A | — | Nicht benutzt |
| 46B | — | Nicht benutzt |
| 47 | — | Frontscheibenwischer |
| 48 | — | PCM-Relais |
| 49 | — | Benzinpumpe |
| 50A | — | Nebelscheinwerfer |
| 50B | — | Wechselstromkupplung |
| 51 | — | Nicht benutzt |
| 52 | — | Klimakupplung (Diode) |
| 53 | — | Nicht benutzt |
| 54 | — | Anhänger-Akkuladegerät |
| 55 | — | Anlasser |
| 56 | — | Gebläse |
| * Mini-Sicherungen ** Patronensicherungen |
2007
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2007)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 20A | Schiebedach, verstellbare Pedale, DSM, Memory-Lendenmotor |
| 2 | 5A | Mikrocontroller-Leistung (SJB) |
| 3 | 20A | Radio |
| 4 | 20A | OBD II-Anschluss |
| 5 | 5A | Monddach |
| 6 | 20A | Liftglas-Entriegelungsmotor, Tür entriegeln/verriegeln |
| 7 | 15A | Anhänger stoppen/abbiegen |
| 8 | 15A | Zündschalterleistung, PATS |
| 9 | 2A | 6R TCM/PCM (Zündung RUN/START), Kraftstoffpumpenrelais |
| 10 | 5A | RUN/ACC-Relais der vorderen Scheibenwischer in PDB |
| 11 | 5A | Radiostart |
| 12 | 5A | Heckscheibenwischermotor RUN/ACC, Laderelais Anhängerbatterie im PDB, Radio |
| 13 | 15A | Beheizter Spiegel, manuelle Klimatisierungsanzeige hinten |
| 14 | 20A | Horn |
| fünfzehn | 10 A | Rückfahrscheinwerfer |
| 16 | 10 A | Anhänger Rückfahrscheinwerfer |
| 17 | 10 A | RCM, PAD-Lampe, OCS-Modul |
| 18 | 10 A | Rückwärtseinparkhilfe, IVD-Schalter, IVD, 4×4-Modul, 4×4-Schalter, Sitzheizung, Kompass, Elektrochromatischer Spiegel, AUX-Klimaautomatik |
| 19 | — | Nicht benutzt |
| 20 | 10 A | Manuelles Klima, DEATC, Bremsschaltung |
| 21 | — | Nicht benutzt |
| 22 | 15A | Bremsschalter, Zweifarbige Bremsleuchten, CHMSL, Alle Blinker |
| 23 | 15A | Innenleuchten, Pfützenleuchten, Batteriesparmodus, Instrumentenbeleuchtung, Homelink |
| 24 | 10 A | Cluster, Diebstahl LED |
| 25 | 15A | Trailer Park, Trailer elektronisches Bremsmodul |
| 26 | 15A | Nummernschild/Parkleuchte hinten, Parkleuchten vorn, Klimaautomatik |
| 27 | 15A | Dreifarbige Bremsleuchten |
| 28 | 10 A | Manuell/DEATC |
| CB1 | 25A | Fenster |
| Die folgenden Relais befinden sich auf beiden Seiten der Sicherungstafel im Fahrgastraum. Wenden Sie sich für die Wartung dieser Relais an Ihren autorisierten Händler. | ||
| Relais 1 | Verzögerter ACC | |
| Relais 2 | Heckabtauung | |
| Relais 3 | Parklampen | |
| Relais 4 | RUN/START |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteiler (2007)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 50A** | BATT 2 (SJB) |
| 2 | 50A** | BATT 3 (SJB) |
| 3 | 50A** | BATT 1 (SJB) |
| 4 | 30A** | Kraftstoffpumpe, Einspritzdüsen |
| 5 | 30A** | Sitz in der dritten Reihe (links) |
| 6 | 40A** | IVD-Modul |
| 7 | 40A** | Antriebsstrang-Steuermodul (PCM) |
| 8 | 40A** | Beheizte Windschutzscheibe (links) |
| 9 | 40A** | Beheizte Windschutzscheibe (rechts) |
| 10 | 30A** | Elektrischer Sitz (rechts) |
| 11 | 30A** | Anlasser |
| 12 | 30A** | Sitz in der dritten Reihe (rechts) |
| 13 | 30A** | Ladegerät für Anhängerkupplung |
| 14 | 30A** | Memory-Sitze (DSM) |
| 14 | 40A** | Nicht-Speicherplätze |
| fünfzehn | 40A** | Heckscheibenheizung, beheizbare Spiegel |
| 16 | 40A** | Gebläsemotor |
| 17 | 30A** | Anhänger elektronische Bremsen |
| 18 | 30A** | Hilfsgebläsemotor |
| 19 | 30A** | Trittbretter |
| 20 | — | Nicht benutzt |
| 21 | 20 A* | Steckdose hinten |
| 22 | 20 A* | Subwoofer |
| 23 | 20 A* | 4×4 |
| 24 | 10 A* | Antriebsstrang-Steuermodul (PCM) KAP, CAN-Entlüftung |
| 25 | 20 A* | Steckdose vorne/Zigarettenanzünder |
| 26 | 20 A* | 4×4-Modul |
| 27 | 20 A* | 6R Getriebemodul |
| 28 | 20 A* | Sitzheizung, elektrisch verstellbare Spiegel |
| 29 | 20 A* | Scheinwerfer (rechts) |
| 30 | 25A* | Heckscheibenwischer |
| 31 | 15 A* | Nebelscheinwerfer |
| 32 | 5A* | Elektrische Spiegel |
| 33 | 30A* | IVD-Modul |
| 34 | 20 A* | Scheinwerfer (links) |
| 35 | 10 A* | Wechselstromkupplung |
| 36 | — | Nicht benutzt |
| 37 | 30A* | Frontscheibenwischer |
| 38 | 15 A* | 5R-Getriebe |
| 39 | 15 A* | PCM-Leistung |
| 40 | 15 A* | Lüfterkupplung, PCV-Ventil, AC-Kupplungsrelais, GCC-Lüfter |
| 41 | 15 A* | SDARS/DVD |
| 42 | 15 A* | Redundanter Bremsschalter, EVMV, MAFS, HEGO, EVR, VCT1, VCT2, CMCV, CMS |
| 43 | 15 A* | Spule auf Stecker (nur 4,6-Liter-Motor), Spulenturm (nur 4,0-Liter-Motor) |
| 44 | 15 A* | Injektoren |
| 45A | — | Nicht benutzt |
| 45B | — | GCC Lüfterrelais |
| 46A | — | Nicht benutzt |
| 46B | — | Nicht benutzt |
| 47 | — | Wischerrelais vorne |
| 48 | — | PCM-Relais |
| 49 | — | Kraftstoffpumpenrelais |
| 50A | — | Nebelscheinwerfer Relais |
| 50B | — | AC-Kupplungsrelais |
| 51 | — | Nicht benutzt |
| 52 | — | Klimakupplung (Diode) |
| 53 | — | Nicht benutzt |
| 54 | — | Anhängerbatterieladerelais |
| 55 | — | Anlasserrelais |
| 56 | — | Gebläserelais |
| * Mini-Sicherungen ** Patronensicherungen |
2008
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2008)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 20A | Schiebedach, verstellbare Pedale, Memory-Sitze, Memory-Lendenwirbelmotor |
| 2 | 5A | Mikrocontroller-Leistung (SJB) |
| 3 | 20A | Radio |
| 4 | 10 A | OBD II-Anschluss |
| 5 | 5A | Schiebedach, Türschlossschalterbeleuchtung, Rückspiegel mit Mikrofon |
| 6 | 20A | Liftglas-Entriegelungsmotor, Tür entriegeln/verriegeln |
| 7 | 15A | Anhänger stoppen/abbiegen |
| 8 | 15A | Zündschalterleistung, PATS, Cluster |
| 9 | 2A | 6R TCM/PCM (Zündung RUN/START), Kraftstoffpumpenrelais |
| 10 | 5A | RUN/ACC-Relais der vorderen Scheibenwischer in PDB |
| 11 | 5A | Radiostart |
| 12 | 5A | Heckscheibenwischermotor RUN/ACC, Laderelais Anhängerbatterie im PDB, Radio |
| 13 | 15A | Beheizter Spiegel, manuelle Klimatisierungsanzeige hinten |
| 14 | 20A | Horn |
| fünfzehn | 10 A | Rückfahrscheinwerfer |
| 16 | 10 A | Anhänger Rückfahrscheinwerfer |
| 17 | 10 A | RCM (Beschränkungen), Passagierbelegung |
| 18 | 10 A | Rückwärtseinparkhilfe, IVD-Schalter, IVD, 4×4-Modul, 4×4-Schalter, Sitzheizung, Kompass, Elektrochromatischer Spiegel, AUX-Klimaautomatik |
| 19 | — | Nicht benutzt |
| 20 | 10 A | Manuelles Klima, DEATC, Bremsschaltung |
| 21 | — | Nicht benutzt |
| 22 | 15A | Bremsschalter, Zweifarbige Bremsleuchten, CHMSL, Alle Blinker |
| 23 | 15A | Innenleuchten, Pfützenleuchten, Batteriesparmodus, Instrumentenbeleuchtung, Homelink |
| 24 | 10 A | Cluster, Diebstahl LED |
| 25 | 15A | Anhängerkupplung Parklampen |
| 26 | 15A | Nummernschild/Parkleuchte hinten, Parkleuchten vorn, Klimaautomatik |
| 27 | 15A | Dreifarbige Bremsleuchten |
| 28 | 10 A | Manuell/DEATC |
| CB1 | 25A | Fenster |
| Die folgenden Relais befinden sich auf beiden Seiten der Sicherungstafel im Fahrgastraum. Wenden Sie sich für die Wartung dieser Relais an Ihren autorisierten Händler. | ||
| Relais 1 | Verzögerter ACC |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteiler (2008)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 50A** | BATT 2 (SJB) |
| 2 | 50A** | BATT 3 (SJB) |
| 3 | 50A** | BATT 1 (SJB) |
| 4 | 30A** | Kraftstoffpumpe, Einspritzdüsen |
| 5 | 30A** | Sitz in der dritten Reihe (links) |
| 6 | 40A** | ABS-Pumpe |
| 7 | 40A** | Antriebsstrang-Steuermodul (PCM) |
| 8 | 40A** | Beheizte Windschutzscheibe (links) |
| 9 | 40A** | Beheizte Windschutzscheibe (rechts) |
| 10 | 30A** | Elektrischer Sitz (rechts) |
| 11 | 30A** | Anlasser |
| 12 | 30A** | Sitz in der dritten Reihe (rechts) |
| 13 | 30A** | Ladegerät für Anhängerkupplung |
| 14 | 30A** | Memory-Sitze (DSM) |
| 14 | 40A** | Nicht-Speicherplätze |
| fünfzehn | 40A** | Heckscheibenheizung, beheizbare Spiegel |
| 16 | 40A** | Gebläsemotor vorne |
| 17 | 30A** | Anhänger elektronische Bremsen |
| 18 | 30A** | Hilfsgebläsemotor |
| 19 | 30A** | Trittbretter |
| 20 | 30A** | Wischermotor vorne |
| 21 | 20 A* | Steckdose hinten |
| 22 | 20 A* | Subwoofer |
| 23 | 20 A* | 4×4 |
| 24 | 10 A* | Powertrain Control Module (PCM) Keep Alive Power, Kanisterentlüftung |
| 25 | 20 A* | Steckdose vorne/Zigarettenanzünder |
| 26 | 20 A* | 4×4-Modul |
| 27 | 20 A* | 6R-Getriebemodul (nur 4,6-Liter-Motor) |
| 28 | 20 A* | Beheizte Sitze |
| 29 | 15 A* | Scheinwerfer (rechts) |
| 30 | 25A* | Heckscheibenwischer |
| 31 | 15 A* | Nebelscheinwerfer |
| 32 | 5A* | Elektrische Spiegel |
| 33 | 30A* | ABS-Ventil |
| 34 | 15 A* | Scheinwerfer (links) |
| 35 | 10 A* | Wechselstromkupplung |
| 36 | 20 A* | Power Point für Konsolenbehälter |
| 37 | 30A* | Fensterhebermotor Fahrer |
| 38 | 15 A* | 5R-Getriebe (nur 4.0L-Motor) |
| 39 | 15 A* | PCM-Leistung |
| 40 | 15 A* | Lüfterkupplung, PCV-Ventil (nur 4.UL-Motor), AC-Kupplungsrelais, GCC-Lüfter |
| 41 | 15 A* | SDARS, DVD, SYNCHRONISIEREN |
| 42 | 15 A* | Redundanter Bremsschalter, EVMV, MAFS, HEGO, EVR, VCT1 (nur 4,6-Liter-Motor), VCT2 (nur 4,6-Liter-Motor), CMCV (nur 4,6-Liter-Motor), CMS |
| 43 | 15 A* | Spule auf Stecker (nur 4,6-Liter-Motor), Spulenturm (nur 4,0-Liter-Motor) |
| 44 | 15 A* | Injektoren |
| 45B | — | GCC Lüfterrelais |
| 45A | — | Nicht benutzt |
| 46B | — | Nicht benutzt |
| 46A | — | Nicht benutzt |
| 49 | — | Kraftstoffpumpenrelais |
| 50B | — | Klimakupplungsrelais |
| 50A | — | Nebelscheinwerfer Relais |
| 51 | — | Nicht benutzt |
| 52 | — | Klimakupplung (Diode) |
| 53 | — | Integrierter One-Touch-Start (OTIS) (Diode) |
| 54 | — | Anhängerbatterieladerelais |
| 55B | — | Wischerrelais vorne |
| 55A | — | PCM-Relais |
| 56B | — | Anlasserrelais |
| 56A | — | Gebläserelais |
| * Mini-Sicherungen ** Patronensicherungen |
2009
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2009)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 20A | Monddach, verstellbare Pedale, Memory-Sitze, Memory-Lendenwirbelmotor |
| 2 | 5A | Mikrocontroller-Leistung (SJB) |
| 3 | 20A | Radio, Navigationsverstärker |
| 4 | 10 A | OBD II-Anschluss |
| 5 | 5A | Monddach, Türschlossschalterbeleuchtung, Rückspiegel mit Mikrofon |
| 6 | 20A | Liftglas-Entriegelungsmotor, Tür entriegeln/verriegeln |
| 7 | 15A | Anhänger stoppen/abbiegen |
| 8 | 15A | Zündschalterleistung, PATS, Cluster |
| 9 | 2A | 6R TCM/PCM (Zündung RUN/START), Kraftstoffpumpenrelais |
| 10 | 5A | RUN/ACC-Relais der vorderen Scheibenwischer in PDB |
| 11 | 5A | Radiostart |
| 12 | 5A | Heckscheibenwischermotor RUN/ACC, Laderelais Anhängerbatterie im PDB, Radio |
| 13 | 15A | Beheizter Spiegel, manuelle Klimatisierungsanzeige hinten |
| 14 | 20A | Horn |
| fünfzehn | 10 A | Rückfahrscheinwerfer |
| 16 | 10 A | Anhänger Rückfahrscheinwerfer |
| 17 | 10 A | RCM (Beschränkungen), Passagierbelegung |
| 18 | 10 A | Rückwärtseinparkhilfe, IVD-Schalter, IVD, 4×4-Modul, 4×4-Schalter, Sitzheizung, Kompass, Elektrochromatischer Spiegel, AUX-Klimaautomatik |
| 19 | — | Nicht benutzt |
| 20 | 10 A | Manuelles Klima, DEATC, Bremsschaltung |
| 21 | — | Nicht benutzt |
| 22 | 15A | Bremsschalter, Zweifarbige Bremsleuchten, CHMSL, Alle Blinker |
| 23 | 15A | Innenleuchten, Pfützenleuchten, Batteriesparmodus, Instrumentenbeleuchtung, Homelink |
| 24 | 10 A | Cluster, Diebstahl LED |
| 25 | 15A | Anhängerkupplung Parklampen |
| 26 | 15A | Nummernschild/Parkleuchte hinten, Parkleuchten vorn, Klimaautomatik |
| 27 | 15A | Dreifarbige Bremsleuchten |
| 28 | 10 A | Manuell/DEATC |
| CB1 | 25A | Fenster |
| Die folgenden Relais befinden sich auf beiden Seiten der Sicherungstafel im Fahrgastraum. Wenden Sie sich für die Wartung dieser Relais an Ihren autorisierten Händler. | ||
| Relais 1 | Verzögerter ACC |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteiler (2009)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 50A** | BATT 2 (SJB) |
| 2 | 50A** | BATT 3 (SJB) |
| 3 | 50A** | BATT 1 (SJB) |
| 4 | 30A** | Kraftstoffpumpe, Einspritzdüsen |
| 5 | 30A** | Sitz in der dritten Reihe (links) |
| 6 | 40A** | ABS-Pumpe |
| 7 | 40A** | Antriebsstrang-Steuermodul (PCM) |
| 8 | — | Nicht benutzt |
| 9 | — | Nicht benutzt |
| 10 | 30A** | Elektrischer Sitz (rechts) |
| 11 | 30A** | Anlasser |
| 12 | 30A** | Sitz in der dritten Reihe (rechts) |
| 13 | 30A** | Ladegerät für Anhängerkupplung |
| 14 | 30A** | Memory-Sitze (DSM) |
| 14 | 40A** | Nicht-Speicherplätze |
| fünfzehn | 40A** | Heckscheibenheizung, beheizbare Spiegel |
| 16 | 40A** | Gebläsemotor vorne |
| 17 | 30A** | Anhänger elektronische Bremsen |
| 18 | 30A** | Hilfsgebläsemotor |
| 19 | 30A** | Trittbretter |
| 20 | 30A** | Wischermotor vorne |
| 21 | 20 A* | Steckdose hinten |
| 22 | 20 A* | Subwoofer |
| 23 | 20 A* | 4×4 |
| 24 | 10 A* | Powertrain Control Module (PCM) Keep Alive Power, Kanisterentlüftung |
| 25 | 20 A* | Steckdose vorne/Zigarettenanzünder |
| 26 | 20 A* | 4×4-Modul (nur 4,6-Liter-Motor) |
| 27 | 20 A* | 6R-Getriebemodul (nur 4,6-Liter-Motor) |
| 28 | 20 A* | Beheizte Sitze |
| 29 | 15 A* | Scheinwerfer (rechts) |
| 30 | 25A* | Heckscheibenwischer |
| 31 | 15 A* | Nebelscheinwerfer |
| 32 | 5A* | Elektrische Spiegel |
| 33 | 30A* | ABS-Ventil |
| 34 | 15 A* | Scheinwerfer (links) |
| 35 | 10 A* | Wechselstromkupplung |
| 36 | 20 A* | Power Point für Konsolenbehälter |
| 37 | 30A* | Fensterhebermotor Fahrer |
| 38 | 15 A* | 5R-Getriebe (nur 4.0L-Motor) |
| 39 | 15 A* | PCM-Leistung |
| 40 | 15 A* | Lüfterkupplung, PCV-Ventil, AC-Kupplungsrelais, GCC-Lüfter |
| 41 | 15 A* | SDARS, DVD, SYNCHRONISIEREN |
| 42 | 15 A* | Redundanter Bremsschalter, EVMV, MAFS, HEGO, EVR, VCT1 (nur 4,6-Liter-Motor), VCT2 (nur 4,6-Liter-Motor), CMCV (nur 4,6-Liter-Motor), CMS |
| 43 | 15 A* | Spule auf Stecker (nur 4,6-Liter-Motor), Spulenturm (nur 4,0-Liter-Motor) |
| 44 | 15 A* | Injektoren |
| 45B | — | GCC Lüfterrelais |
| 45A | — | Nicht benutzt |
| 46B | — | Nicht benutzt |
| 46A | — | Nicht benutzt |
| 49 | — | Kraftstoffpumpenrelais |
| 50B | — | Klimakupplungsrelais |
| 50A | — | Nebelscheinwerfer Relais |
| 51 | — | Nicht benutzt |
| 52 | — | Nicht benutzt |
| 53 | — | Integrierter One-Touch-Start (OTIS) (Diode) |
| 54 | — | Anhängerbatterieladerelais |
| 55B | — | Wischerrelais vorne |
| 55A | — | PCM-Relais |
| 56B | — | Anlasserrelais |
| 56A | — | Gebläserelais |
| * Mini-Sicherungen ** Patronensicherungen |
2010
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2010)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 20A | Monddach, verstellbare Pedale, Memory-Sitze, Lendenwirbelmotor |
| 2 | 5A | Mikrocontroller-Leistung |
| 3 | 20A | Radio, Navigationsverstärker, GPS-Modul |
| 4 | 10 A | Anschluss für On-Board-Diagnose (OBD II) |
| 5 | 5A | Monddach, Türschlossschalterbeleuchtung, automatisch abblendender Rückspiegel |
| 6 | 20A | Liftglas-Entriegelungsmotor, Tür entriegeln/verriegeln |
| 7 | 15A | Anhänger stoppen/abbiegen |
| 8 | 15A | Zündschalterleistung, Passives Anti-Diebstahl-System (PATS), Cluster |
| 9 | 2A | 6R Getriebesteuergerät/Antriebsstrangsteuergerät (Zündung RUN/START), Kraftstoffpumpenrelais |
| 10 | 5A | RUN/ACC-Relais der Frontscheibenwischer im Stromverteiler (PDB) |
| 11 | 5A | Radiostart |
| 12 | 5A | Heckscheibenwischermotor RUN/ACC, Laderelais Anhängerbatterie im PDB, Radio |
| 13 | 15A | Beheizter Spiegel, manuelle Klimatisierungsanzeige hinten |
| 14 | 20A | Horn |
| fünfzehn | 10 A | Rückfahrscheinwerfer |
| 16 | 10 A | Anhänger Rückfahrscheinwerfer |
| 17 | 10 A | Rückhaltesteuermodul, Fahrgastbelegung |
| 18 | 10 A | Rückwärtseinparkhilfe, Roll Stability Control™ (RSC®)-Schalter, RSC®, 4×4-Modul, 4×4-Schalter, Sitzheizungsschalter, Zusatzklimatisierung |
| 19 | — | Nicht benutzt |
| 20 | 10 A | Klimatisierungssystem, Bremsschaltung |
| 21 | — | Nicht benutzt |
| 22 | 15A | Bremsschalter, Zweifarbige Bremsleuchten, Hochmontierte Bremsleuchte, Alle Blinker |
| 23 | 15A | Innenleuchten, Pfützenleuchten, Batteriesparmodus, Instrumentenbeleuchtung, Homelink |
| 24 | 10 A | Cluster, Diebstahlwarnleuchte |
| 25 | 15A | Anhängerkupplung Parklampen |
| 26 | 15A | Nummernschild/Parkleuchte hinten, Parkleuchten vorn, Klimaautomatik |
| 27 | 15A | Dreifarbige Bremsleuchten |
| 28 | 10 A | Klimatisierung |
| CB1 | 25A | Fenster |
| Die folgenden Relais befinden sich auf beiden Seiten der Sicherungstafel im Fahrgastraum. Wenden Sie sich für den Service dieser Relais an Ihren autorisierten Händler | ||
| Relais 1 | Verzögertes Zubehörrelais |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteilerkasten (2010)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 50A** | Batteriespeisung 2 (Sicherungstafel Fahrgastraum) |
| 2 | 50A** | Batteriespeisung 3 (Sicherungsfeld Fahrgastraum) |
| 3 | 50A** | Batteriespeisung 1 (Sicherungsfeld Fahrgastraum) |
| 4 | 30A** | Kraftstoffpumpe, Einspritzdüsen |
| 5 | 30A** | Sitz in der dritten Reihe (links) |
| 6 | 40 A** | Pumpe des Antiblockiersystems (ABS) |
| 7 | 40 A** | Antriebsstrangsteuermodul (PCM) |
| 8 | — | Nicht benutzt |
| 9 | — | Nicht benutzt |
| 10 | 30A** | Elektrischer Sitz (rechts) |
| 11 | 30A** | Anlasser |
| 12 | 30A** | Sitz in der dritten Reihe (rechts) |
| 13 | 30A** | Ladegerät für Anhängerkupplung |
| 14 | 30A** | Memory-Sitze |
| 14 | 40A** | Nicht-Speicherplätze |
| fünfzehn | 40A** | Heckscheibenheizung, beheizbare Spiegel |
| 16 | 40A** | Gebläsemotor vorne |
| 17 | 30A** | Anhänger elektronische Bremsen |
| 18 | 30A** | Hilfsgebläsemotor |
| 19 | 30A** | Trittbretter |
| 20 | 30A** | Wischermotor vorne |
| 21 | 20A* | Steckdose hinten |
| 22 | 20A* | Subwoofer |
| 23 | 20A* | 4×4 |
| 24 | 10 A* | PCM – Energie am Leben erhalten, Kanisterentlüftung |
| 25 | 20A* | Steckdose vorne/Zigarettenanzünder |
| 26 | 20A* | 4×4-Modul (nur 4,6-Liter-Motor) |
| 27 | 20A* | 6R-Getriebemodul (nur 4,6-Liter-Motor) |
| 28 | 20A* | Beheizte Sitze |
| 29 | 15A* | Scheinwerfer (rechts) |
| 30 | 25A* | Heckscheibenwischer |
| 31 | 15A* | Nebelscheinwerfer |
| 32 | 5A* | Elektrische Spiegel |
| 33 | 30A* | ABS-Ventil |
| 34 | 15A* | Scheinwerfer (links) |
| 35 | 10 A* | Klimakupplung |
| 36 | 20A* | Power Point für Konsolenbehälter |
| 37 | 30A* | Fensterhebermotor Fahrer |
| 38 | 15A* | 5R-Getriebe (nur 4.0L-Motor) |
| 39 | 15A* | PCM-Leistung |
| 40 | 15A* | Lüfterkupplung, positives Rissgehäuseentlüftungsventil (PCV), Klimakupplungsrelais |
| 41 | 15A* | Satellitenradiomodul, DVD, SYNC® |
| 42 | 15A* | Redundanter Bremsschalter, elektronisches Dampfmanagementventil, Luftmassenmesser, beheizter Abgassauerstoffsensor (HEGO), EVR, variable Nockenwellensteuerung (VCT)l (nur 4,6-Liter-Motor), VCT2 (nur 4,6-Liter-Motor), CMCV (4,6 Nur Motor L), Katalysatorüberwachungssensor |
| 43 | 15A* | Spule auf Stecker (nur 4,6-Liter-Motor), Spulenturm (nur 4,0-Liter-Motor) |
| 44 | 15A* | Injektoren |
| 45B | — | Nicht benutzt |
| 45A | — | Nicht benutzt |
| 46B | — | Nicht benutzt |
| 46A | — | Nicht benutzt |
| 49 | — | Kraftstoffpumpenrelais |
| 50B | — | Klimakupplungsrelais |
| 50A | — | Nebelscheinwerfer Relais |
| 51 | — | Nicht benutzt |
| 52 | — | Nicht benutzt |
| 53 | — | Integrierter One-Touch-Start (OTIS) (Diode) |
| 54 | — | Anhängerbatterieladerelais |
| 55B | — | Wischerrelais vorne |
| 55A | — | PCM-Relais |
| 56B | — | Anlasserrelais |
| 56A | — | Gebläserelais |
| * Mini-Sicherungen ** Patronensicherungen |
