Die Sicherungskasten und das Relais für Ford Explorer (2016-2019)

ford
Author Reading 11 min Views 390 Published by

In diesem Artikel betrachten wir die fünfte Generation des Ford Explorer (U502) nach einem Facelift, produziert von 2016 bis 2019. Hier finden Sie Sicherungskastendiagramme des Ford Explorer 2016, 2017, 2018 und 2019 , informieren Sie sich über den Standort des Sicherungstafeln im Inneren des Fahrzeugs und lernen Sie die Zuordnung jeder Sicherung (Sicherungsanordnung) und Relais

der Inhalt
  1. Sicherungsanordnung Ford Explorer 2016-2019
  2. Passagierabteil
  3. Motorraum
  4. 2016
  5. 2017
  6. 2018, 2019

Sicherungsanordnung Ford Explorer 2016-2019

Die Sicherungen des Zigarettenanzünders ( Steckdose) sind die Sicherungen 60 (Vorderkonsolenbehälter), №62 (Instrumententafel), №65 (2. Reihe, ohne USB-Ladegerät) und №67 (Laderaum) im Motorraum-Sicherungskasten.

Lage des Sicherungskastens

Passagierabteil

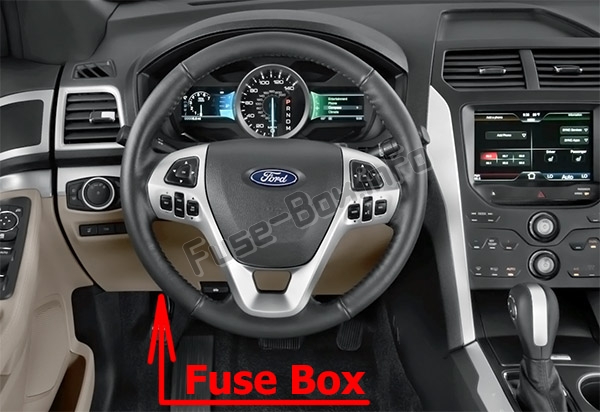

Die Sicherungstafel befindet sich unterhalb und links neben dem Lenkrad beim Bremspedal.Die Position der Sicherungen im Fahrgastraum: Ford Explorer (2016-2019)

Motorraum

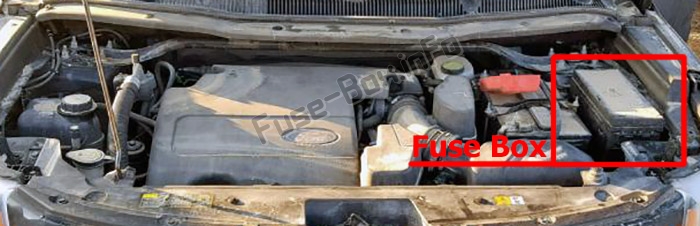

Der Stromverteiler befindet sich im Motorraum.Lage der Sicherungen im Motorraum: Ford Explorer (2016-2019)



Sicherungskastendiagramme

ad vertisements

2016

Passagierabteil

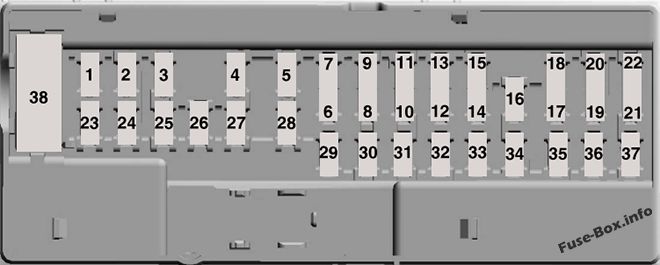

Diagramm Sicherungskasten Instrumententafel: Ford Explorer (2016)

Belegung der Sicherungen im Fahrgastraum (2016)

№ Amperebewertung Geschützte Komponenten
1 10 A Nachfrage Lampen. Batteriesparer.
2 7,5A Memory-Sitzschalter (Lendenwirbelsäule).
3 20A Fahrerentriegelungsrelais.
4 5A Elektronischer Bremsregler für den Aftermarket.
5 20A Sitzheizungsmodul hinten.
6 — Nicht benutzt.
7 — Nicht benutzt.
8 — Nicht benutzt.
9 — Nicht benutzt.
10 5A Securicode™ Keyless-Entry-Tastatur. Freihändige Heckklappe.
11 5A Klimasteuermodul hinten.
12 7,5A Klimasteuermodul vorn.
13 7,5A Kombiinstrument. Intelligente Datenverbindung. Steuermodul für die Lenksäule.
14 — Nicht benutzt.
fünfzehn 10 A Stromversorgung des Smart Datalink-Anschlusses. Heads Up-Anzeige.
16 — Nicht benutzt.
17 5A Elektronisches Finish-Panel.
18 5A Startschalter auf Knopfdruck. Zündschloss. Tastensperre.
19 7,5 A Getriebesteuerungsschalter (Abschleppen).
20 — Nicht benutzt.
21 5A Schalter für das Geländemanagement. Heads Up-Anzeige. Feuchtigkeitssensor.
22 5A Insassenklassifizierungssensor.
23 10 A Verzögerte Zubehörleistung. Elektrische Fensterheber. Monddach. Relais anklappbarer Spiegel. DC-Wechselrichter. Beleuchtung des Fenster-/Schiebedachschalters.
24 20A Relais Zentralverriegelung.
25 30A Smarter Fensterhebermotor vorne links. Türzonenmodul.
26 30A Smarter Fensterhebermotor vorne rechts. Türzonenmodul.
27 30A Monddach.
28 20A Sony Verstärker -10 Kanal.
29 30A Sony Verstärker -14 Kanal.
30 — Nicht benutzt.
31 — Nicht benutzt.
32 10 A SYNC. GPS-Modul. Anzeige. Radiofrequenz-Empfänger.
33 20A Radio.
34 30A Relais laufen/starten.
35 5A Rückhaltesteuermodul.
36 15 A Modul Spurverlassenswarnung. Automatisches Fernlicht. EC-Spiegel. Sitzheizung hinten.
37 20A Beheiztes Lenkrad.
38 30A Fensterhebermotor links vorne. Fensterhebermotoren hinten.
Motorraum

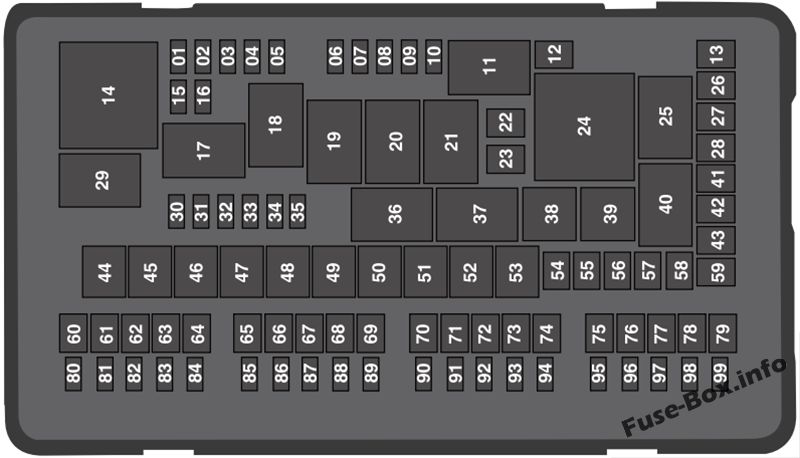

Diagramm Sicherungskasten unter der Motorhaube: Ford Explorer (2016)

ad vertisements



Zuordnung der Sicherungen im Stromverteilerkasten (2016)

№ Amperebewertung Geschützte Komponenten
1 20A Leistung des Antriebsstrangsteuermoduls.
2 20A Motoremissionen (MIL).
3 20A Relaisspule A/C Kupplungssteuerung. VACC. Aktive Grilljalousien.
4 20A Zündspulen.
5 — Nicht benutzt.
6 — Nicht benutzt.
7 — Nicht benutzt.
8 — Nicht benutzt.
9 — Nicht benutzt.
10 15A Beheizte Spiegel.
11 — Elektronisches Lüfterrelais 3 auf der rechten Seite.
12 40A Heizbare Heckscheibe.
13 — Nicht benutzt.
14 — Relais des Antriebsstrangsteuermoduls.
fünfzehn 20A Leistung des Hornrelais.
16 10 A Relaisleistung der Klimaanlagenkupplung.
17 — Relais Heckscheibenheizung und Spiegelheizung.
18 — Relais des hinteren Gebläsemotors.
19 — Nicht benutzt.
20 — Lüfterrelais links.
21 — Kühlgebläse Serie/Parallelrelais.
22 25A Elektronisches Lüfterrelais 2.
23 — Nicht benutzt.
24 — Nicht benutzt.
25 — Nicht benutzt.
26 30A Ventile des Antiblockiersystems.
27 30A Strom des Laderelais der Anhängerkupplungsbatterie.
28 — Nicht benutzt.
29 — Relais laufen/starten.
30 — Nicht benutzt.
31 10 A Elektrische Servolenkung.
32 10 A Modul Antiblockiersystem.
33 10 A Antriebsstrangsteuermodul (ISPR).
34 10 A Informationssystem des toten Winkels. Adaptiver Tempomat. Frontsichtkamera. Rückfahrkamera.
35 — Nicht benutzt.
36 — Relais des Gebläsemotors.
37 — Laderelais der Anhängerkupplung.
38 — Kupplungsrelais Klimakompressor.
39 — Horn Relais.
40 — Nicht benutzt.
41 40A Gebläsemotor hinten.
42 — Nicht benutzt.
43 40A Gebläsemotor vorne.
44 50A Modulbus Spannungsqualität.
45 40A Elektronisches Lüfterrelais 1.
46 30A Anhängerkupplungsbremssteuerung.
47 — Nicht benutzt.
48 50A RP1-Bus des Karosseriesteuergeräts.
49 — Nicht benutzt.
50 50A RP2-Bus des Karosseriesteuergeräts.
51 50A Elektronisches Lüfterrelais 3.
52 60A Pumpe des Antiblockiersystems.
53 — Nicht benutzt.
54 — Nicht benutzt.
55 — Nicht benutzt.
56 40A Wechselrichter.
57 — Nicht benutzt.
58 — Nicht benutzt.
59 — Nicht benutzt.
60 20A Steckdose (Vorderkonsolenbehälter).
61 — Nicht benutzt.
62 20A Steckdose (Instrumententafel).
63 30A Benzinpumpe.
64 — Nicht benutzt.
65 20A Steckdose (2. Reihe) (ohne USB-Ladegerät).
66 — Nicht benutzt.
67 20A Steckdose (Laderaum).
68 — Nicht benutzt.
69 30A Elektrische Heckklappe.
70 20A Anhängerkupplung linke und rechte Stopp- und Fahrtrichtungsanzeiger.
71 — Nicht benutzt.
72 30A Beheizte/gekühlte Sitze.
73 30A Sitzmodul Fahrer. Kraft des Fahrersitzes.
74 30A Leistung des Beifahrersitzes.
75 30A Wischermotor vorne.
76 — Nicht benutzt.
77 — Nicht benutzt.
78 30A Relais elektrisch umklappbares Sitzmodul 3. Reihe.
79 30A Anlasserrelais.
80 — Nicht benutzt.
81 10 A Relais Anhängerkupplung Rückfahrscheinwerfer.
82 — Nicht benutzt.
83 10 A Ein-/Ausschalter der Bremse.
84 — Nicht benutzt.
85 5A 2. Reihe USB-Ladegerät (falls vorhanden).
86 — Nicht benutzt.
87 — Nicht benutzt.
88 — Nicht benutzt.
89 — Nicht benutzt.
90 — Nicht benutzt.
91 — Nicht benutzt.
92 15 A Relais Multikontur-Sitzmodul.
93 10 A Lichtmaschine Sinn.
94 15A Relais für Heckscheibenwaschanlage.
95 15A Relais für Heckwischer.
96 10 A Leistung der Relaisspule des Antriebsstrangsteuermoduls.
97 5A Regensensor.
98 20A Sitzmotoren 2. Reihe.
99 20A Relais Anhängerkupplung Standlicht.



2017

ad vertisements

Passagierabteil

Diagramm Sicherungskasten Instrumententafel: Ford Explorer (2017)

Belegung der Sicherungen im Fahrgastraum (2017)

№ Amperebewertung Geschützte Komponenten
1 10 A Nachfrage Lampen. Batteriesparer.
2 7,5A Memory-Sitzschalter (Lendenwirbelsäule).
3 20A Fahrerentriegelungsrelais.
4 5A Elektronischer Bremsregler für den Aftermarket.
5 20A Sitzheizungsmodul hinten.
6 — Nicht benutzt.
7 — Nicht benutzt.
8 — Nicht benutzt.
9 — Nicht benutzt.
10 5A Securicode™ Keyless-Entry-Tastatur. Freihändige Heckklappe.
11 5A Klimasteuermodul hinten.
12 7,5A Klimasteuermodul vorn.
13 7,5A Kombiinstrument. Intelligente Datenverbindung. Steuermodul für die Lenksäule.
14 10 A Erweitertes Leistungsmodul.
fünfzehn 10 A Stromversorgung des Smart Datalink-Anschlusses. Heads Up-Anzeige.
16 — Nicht benutzt.
17 5A Elektronisches Finish-Panel.
18 5A Startschalter auf Knopfdruck. Zündschloss. Tastensperre.
19 7,5 A Schalter zur Getriebesteuerung.
20 — Nicht benutzt.
21 5A Schalter für das Geländemanagement. Heads Up-Anzeige. Feuchtigkeitssensor.
22 5A Insassenklassifizierungssensor.
23 10 A Verzögerte Zubehörleistung. Elektrische Fensterheber. Monddach. Relais anklappbarer Spiegel. DC-Wechselrichter. Beleuchtung des Fenster-/Schiebedachschalters.
24 20A Relais Zentralverriegelung.
25 30A Smarter Fensterhebermotor vorne links. Türzonenmodul.
26 30A Smarter Fensterhebermotor vorne rechts. Türzonenmodul.
27 30A Monddach.
28 20A Sony Verstärker -10 Kanal.
29 30A Sony Verstärker -14 Kanal.
30 — Nicht benutzt.
31 — Nicht benutzt.
32 10 A SYNC. GPS-Modul. Anzeige. Radiofrequenz-Empfänger.
33 20A Radio.
34 30A Relais laufen/starten.
35 5A Rückhaltesteuermodul. Erweitertes Leistungsmodul.
36 15 A Modul Spurverlassenswarnung. Automatisches Fernlicht. EC-Spiegel. Sitzheizung hinten.
37 20A Beheiztes Lenkrad.
38 30A Fensterhebermotor links vorne. Fensterhebermotoren hinten.
Motorraum

Diagramm des Sicherungskastens unter der Motorhaube: Ford Explorer (2017)

ad vertisements



Zuordnung der Sicherungen im Stromverteilerkasten (2017)

№ Amperebewertung Geschützte Komponenten
1 20A Leistung des Antriebsstrangsteuermoduls.
2 20A Motoremissionen (MIL).
3 20A Relaisspule A/C Kupplungssteuerung. VACC. Aktive Grilljalousien.
4 20A Zündspulen.
5 — Nicht benutzt.
6 — Nicht benutzt.
7 — Nicht benutzt.
8 — Nicht benutzt.
9 — Nicht benutzt.
10 15A Beheizte Spiegel.
11 — Elektronisches Lüfterrelais 3 auf der rechten Seite.
12 40A Heizbare Heckscheibe.
13 — Nicht benutzt.
14 — Relais des Antriebsstrangsteuermoduls.
fünfzehn 20A Leistung des Hornrelais.
16 10 A Relaisleistung der Klimaanlagenkupplung.
17 — Relais Heckscheibenheizung und Spiegelheizung.
18 — Relais des hinteren Gebläsemotors.
19 — Nicht benutzt.
20 — Lüfterrelais links.
21 — Kühlgebläse Serie/Parallelrelais.
22 25A Elektronisches Lüfterrelais 2.
23 — Nicht benutzt.
24 — Nicht benutzt.
25 — Nicht benutzt.
26 30A Ventile des Antiblockiersystems.
27 30A Strom des Laderelais der Anhängerkupplungsbatterie.
28 — Nicht benutzt.
29 — Relais laufen/starten.
30 — Nicht benutzt.
31 10 A Elektrische Servolenkung.
32 10 A Modul Antiblockiersystem.
33 10 A Antriebsstrangsteuermodul (ISPR).
34 10 A Informationssystem des toten Winkels. Adaptiver Tempomat. Frontsichtkamera. Rückfahrkamera.
35 — Nicht benutzt.
36 — Relais des Gebläsemotors.
37 — Laderelais der Anhängerkupplung.
38 — Kupplungsrelais Klimakompressor.
39 — Horn Relais.
40 — Nicht benutzt.
41 40A Gebläsemotor hinten.
42 — Nicht benutzt.
43 40A Gebläsemotor vorne.
44 50A Modulbus Spannungsqualität.
45 40A Elektronisches Lüfterrelais 1.
46 30A Anhängerkupplungsbremssteuerung.
47 — Nicht benutzt.
48 50A RP1-Bus des Karosseriesteuergeräts.
49 — Nicht benutzt.
50 50A RP2-Bus des Karosseriesteuergeräts.
51 50A Elektronisches Lüfterrelais 3.
52 60A Pumpe des Antiblockiersystems.
53 — Nicht benutzt.
54 — Nicht benutzt.
55 — Nicht benutzt.
56 40A Wechselrichter.
57 — Nicht benutzt.
58 — Nicht benutzt.
59 — Nicht benutzt.
60 20A Steckdose (Vorderkonsolenbehälter).
61 — Nicht benutzt.
62 20A Steckdose (Instrumententafel).
63 30A Benzinpumpe.
64 — Nicht benutzt.
65 20A Steckdose (2. Reihe) (ohne USB-Ladegerät).
66 — Nicht benutzt.
67 20A Steckdose (Laderaum).
68 — Nicht benutzt.
69 30A Elektrische Heckklappe.
70 15 A Anhängerkupplung linke und rechte Stopp- und Fahrtrichtungsanzeiger.
71 — Nicht benutzt.
72 30A Beheizte/gekühlte Sitze.
73 30A Sitzmodul Fahrer. Kraft des Fahrersitzes.
74 30A Leistung des Beifahrersitzes.
75 30A Wischermotor vorne.
76 — Nicht benutzt.
77 — Nicht benutzt.
78 30A Relais elektrisch umklappbares Sitzmodul 3. Reihe.
79 30A Anlasserrelais.
80 — Nicht benutzt.
81 10 A Relais Anhängerkupplung Rückfahrscheinwerfer.
82 — Nicht benutzt.
83 10 A Ein-/Ausschalter der Bremse.
84 — Nicht benutzt.
85 5A 2. Reihe USB-Ladegerät (falls vorhanden).
86 — Nicht benutzt.
87 — Nicht benutzt.
88 — Nicht benutzt.
89 — Nicht benutzt.
90 — Nicht benutzt.
91 — Nicht benutzt.
92 15 A Relais Multikontur-Sitzmodul.
93 10 A Lichtmaschine Sinn.
94 15A Relais für Heckscheibenwaschanlage.
95 15A Relais für Heckwischer.
96 10 A Leistung der Relaisspule des Antriebsstrangsteuermoduls.
97 5A Regensensor.
98 20A Sitzmotoren 2. Reihe.
99 20A Relais Anhängerkupplung Standlicht.



2018, 2019

ad vertisements

Passagierabteil

Diagramm Sicherungskasten Instrumententafel: Ford Explorer (2018)

Belegung der Sicherungen im Fahrgastraum (2018)

№ Amperebewertung Geschützte Komponenten
1 10 A 2018: Bedarfsleuchten. Batteriesparer.
2019: Nicht verwendet.
2 7,5A Memory-Sitzschalter (Lendenwirbelsäule).
3 20A Fahrerentriegelungsrelais.
4 5A Elektronischer Bremsregler für den Aftermarket.
5 20A Sitzheizungsmodul hinten.
6 — Nicht benutzt.
7 — Nicht benutzt.
8 — Nicht benutzt.
9 — Nicht benutzt.
10 5A Eingebettetes Modem. Freihändige Heckklappe.
11 5A Klimasteuermodul hinten. Securicode™ Keyless-Entry-Tastatur. Heckklappenmodul elektrisch.
12 7,5A Klimasteuermodul vorn.
13 7,5A Kombiinstrument. Intelligente Datenverbindung. Steuermodul für die Lenksäule.
14 10 A Erweitertes Leistungsmodul.
fünfzehn 10 A Stromversorgung des Smart Datalink-Anschlusses. Heads Up-Anzeige.
16 — Nicht benutzt.
17 5A Elektronisches Finish-Panel.
18 5A Startschalter auf Knopfdruck. Zündschloss. Tastensperre.
19 7,5A Schalter zur Getriebesteuerung.
20 — Nicht benutzt.
21 5A Schalter für das Geländemanagement. Heads Up-Anzeige. Feuchtigkeitssensor.
22 5A Insassenklassifizierungssensor.
23 10 A Verzögerte Zubehörleistung. Elektrische Fensterheber. Monddach. Relais anklappbarer Spiegel. DC-Wechselrichter. Beleuchtung des Fenster-/Schiebedachschalters.
24 20A Relais Zentralverriegelung.
25 30A Smarter Fensterhebermotor vorne links. Türzonenmodul.
26 30A Smarter Fensterhebermotor vorne rechts. Türzonenmodul.
27 30A Monddach.
28 20A Sony Verstärker -10 Kanal.
29 30A Sony Verstärker -14 Kanal.
30 — Nicht benutzt.
31 — Nicht benutzt.
32 10 A SYNC-Modul. GPS-Modul. Anzeige. Radiofrequenz-Empfänger.
33 20A Radio.
34 30A Anlasserrelais.
35 5A Rückhaltesteuermodul. Erweitertes Leistungsmodul.
36 15 A Modul Spurverlassenswarnung. Automatisches Fernlicht. EC-Spiegel. Sitzheizung hinten.
37 20A Beheiztes Lenkrad.
38 30A Fensterhebermotor links vorne. Fensterhebermotoren hinten.
Motorraum

Diagramm des Sicherungskastens unter der Motorhaube: Ford Explorer (2018, 2019)

ad vertisements



Belegung der Sicherungen im Stromverteiler (2018, 2019)

№ Amperebewertung Geschützte Komponente
1 20A Leistung des Antriebsstrangsteuermoduls.
2 20A Motoremissionen (MIL).
3 20A Relaisspule A/C Kupplungssteuerung. Variabler Klimakompressor. Aktive Kühlergrillblenden.
4 20A Zündspulen.
5 — Nicht benutzt.
6 — Nicht benutzt.
7 — Nicht benutzt.
8 — Nicht benutzt.
9 — Nicht benutzt.
10 15A Beheizte Spiegel.
11 — 2018: Elektronisches Lüfterrelais 3 auf der rechten Seite.
2019: Nicht verwendet
12 40A Heizbare Heckscheibe.
13 — Nicht benutzt.
14 — Relais des Antriebsstrangsteuermoduls.
fünfzehn 20A Leistung des Hornrelais.
16 10 A Relaisleistung der Klimaanlagenkupplung.
17 — Relais Heckscheibenheizung und Spiegelheizung.
18 — Relais des hinteren Gebläsemotors.
19 — Nicht benutzt.
20 — Lüfterrelais links.
21 — Kühlgebläse Serie/Parallelrelais.
22 25 A Elektronisches Lüfterrelais 2.
23 — Nicht benutzt.
24 — 2018: Nicht verwendet.
2019: Rechte Seite elektronischen Kühllüfter 3
Relais
25 — Nicht benutzt.
26 30A Ventile des Antiblockiersystems.
27 30A Strom des Laderelais der Anhängerkupplungsbatterie.
28 — Nicht benutzt.
29 — Anlasserrelais.
30 — Nicht benutzt.
31 10 A Elektrische Servolenkung.
32 10 A Modul Antiblockiersystem.
33 10 A Antriebsstrangsteuermodul (Zündschalterposition – Betrieb).
34 10 A Informationssystem des toten Winkels. Adaptiver Tempomat. Frontsichtkamera. Rückfahrkamera.
35 — Nicht benutzt.
36 — Relais des Gebläsemotors.
37 — Laderelais der Anhängerkupplung.
38 — Kupplungsrelais Klimakompressor.
39 — Horn Relais.
40 — Nicht benutzt.
41 40A Gebläsemotor hinten.
42 — Nicht benutzt.
43 40A Gebläsemotor vorne.
44 50A Modulbus Spannungsqualität.
45 40A Elektronisches Lüfterrelais 1.
46 30A Anhängerkupplungsbremssteuerung.
47 — Nicht benutzt.
48 50A RP1-Bus des Karosseriesteuergeräts.
49 — Nicht benutzt.
50 50A RP2-Bus des Karosseriesteuergeräts.
51 50A Elektronisches Lüfterrelais 3.
52 60A Pumpe des Antiblockiersystems.
53 — Nicht benutzt.
54 — Nicht benutzt.
55 — Nicht benutzt.
56 40A Wechselrichter.
57 — Nicht benutzt.
58 — Nicht benutzt.
59 — Nicht benutzt.
60 20A Steckdose (Vorderkonsolenbehälter).
61 — Nicht benutzt.
62 20A Steckdose (Instrumententafel).
63 30A Benzinpumpe.
64 — Nicht benutzt.
65 20A Steckdose (2. Reihe) (ohne USB-Ladegerät).
66 — Nicht benutzt.
67 20A Steckdose (Laderaum).
68 — Nicht benutzt.
69 30A Elektrische Heckklappe.
70 15 A Anhängerkupplung linke und rechte Stopp- und Fahrtrichtungsanzeiger.
71 — Nicht benutzt.
72 30A Beheizte/gekühlte Sitze.
73 30A Sitzmodul Fahrer. Kraft des Fahrersitzes.
74 30A Leistung des Beifahrersitzes.
75 30A Wischermotor vorne.
76 — Nicht benutzt.
77 — Nicht benutzt.
78 30A Relais elektrisch umklappbares Sitzmodul 3. Reihe.
79 30A Anlasserrelais.
80 — Nicht benutzt.
81 10 A Relais Anhängerkupplung Rückfahrscheinwerfer.
82 20A 2018: Nicht verwendet.
2019: Lenksäulenverriegelung (falls vorhanden).
83 10 A Ein-/Ausschalter der Bremse.
84 — Nicht benutzt.
85 5A 2. Reihe USB-Ladegerät (falls vorhanden).
86 — Nicht benutzt.
87 — Nicht benutzt.
88 — Nicht benutzt.
89 — Nicht benutzt.
90 — Nicht benutzt.
91 — Nicht benutzt.
92 15A Relais Multikontur-Sitzmodul.
93 10 A Lichtmaschine Sinn.
94 15A Relais für Heckscheibenwaschanlage.
95 15A Relais für Heckwischer.
96 10 A Leistung der Relaisspule des Antriebsstrangsteuermoduls.
97 5A Regensensor.
98 20A Sitzmotoren 2. Reihe.
99 20A Relais Anhängerkupplung Standlicht.
Rate article
Sicherungskasten diagramme
Add a comment

© 2024 Sicherungskasten diagramme
