In diesem Artikel finden Sie Sicherungskastenpläne von GMC Sierra 2007, 2008, 2009, 2010, 2011, 2012 und 2013 , Informationen über die Lage der Sicherungstafeln im Fahrzeuginnenraum und die Zuordnung der einzelnen Sicherungen (Sicherung Layout) und Relais.
der Inhalt
Sicherungsanordnung GMC Sierra 2007-2013
Die Sicherungen des Zigarettenanzünders (Steckdose) im GMC Sierra sind die Sicherung Nr. 55 (2007) oder Nr. 53 (seit 2008) (Zigarettenanzünder, Zusatzsteckdose) im Motorraum-Sicherungskasten und Sicherungen Nr. 2 „AUX PWR2“ ( Zubehörsteckdose hinten), #16 „AUX PWR“ (Zubehörsteckdose) im Sicherungskasten der Instrumententafel.
Lage des Sicherungskastens
Instrumententafel
Die Zugangsklappe zum Sicherungskasten der Instrumententafel befindet sich auf der Fahrerseite der Instrumententafel.
Sicherungsblock Instrumententafel Mitte
Der Sicherungsblock der mittleren Instrumententafel befindet sich unter der Instrumententafel links neben der Lenksäule.

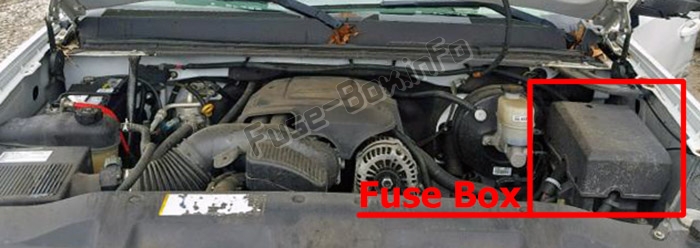

Motorraum
Der Sicherungskasten befindet sich im Motorraum auf der Fahrerseite des Fahrzeugs.
ad vertisements
Sicherungskastendiagramme
2007

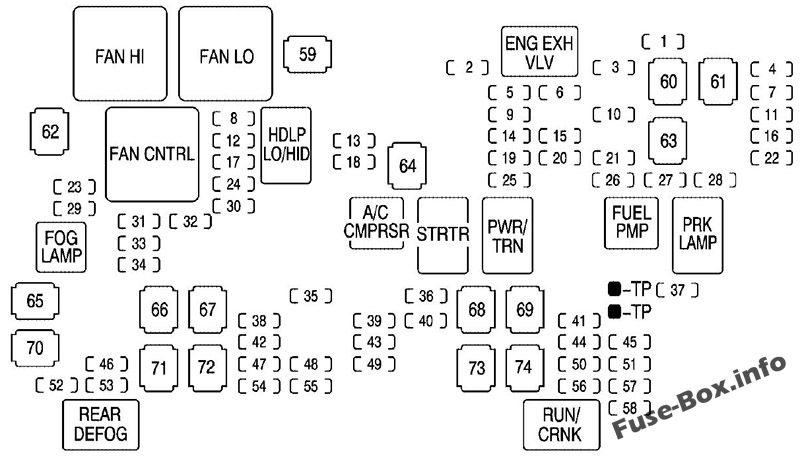

Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2007)
| № | Verwendung |
|---|---|
| 1 | Anhänger-Brems-/Blinkleuchte rechts |
| 2 | Nicht benutzt |
| 3 | Elektronische Stabilitätsfederung, automatische Niveauregulierung Auspuff |
| 4 | Brems-/Blinkleuchte für Anhänger links |
| 5 | Motorsteuerungen |
| 6 | Motorsteuergerät, Drosselklappensteuerung |
| 7 | Anhängerbremssteuerung |
| 8 | Frontscheibe |
| 9 | Sauerstoffsensoren |
| 10 | Antiblockiersystem 2 |
| 11 | Anhänger-Rückfahrleuchten |
| 12 | Abblendlicht Fahrerseite |
| 13 | Motorsteuergerät (Batterie) |
| 14 | Einspritzdüsen, Zündspulen (rechte Seite) |
| fünfzehn | Getriebesteuergerät (Batterie) |
| 16 | Rückfahrscheinwerfer für Fahrzeuge |
| 17 | Abblendlicht Beifahrerseite |
| 18 | Klimakompressor |
| 19 | Sauerstoffsensoren |
| 20 | Getriebesteuerung (Zündung) |
| 21 | Benzinpumpe |
| 22 | Kraftstoffsystem-Steuermodul |
| 23 | Nicht benutzt |
| 24 | Nicht benutzt |
| 25 | Einspritzdüsen, Zündspulen (linke Seite) |
| 26 | Trailer Parle Lampen |
| 27 | Parle-Lampen auf der Fahrerseite |
| 28 | Beifahrerseitige Parle-Lampen |
| 29 | Nebelscheinwerfer |
| 30 | Horn |
| 31 | Fernscheinwerfer Beifahrerseite |
| 32 | Tagfahrleuchten |
| 33 | Fernscheinwerfer Fahrerseite |
| 34 | Nicht benutzt |
| 35 | Schiebedach |
| 36 | Schlüssel-Zündsystem, Diebstahlschutzsystem |
| 37 | Scheibenwischer |
| 38 | SEO B2 Upfitter-Nutzung (Batterie) |
| 39 | Elektrisch verstellbare Pedale |
| 40 | Klimasteuerung (Batterie) |
| 41 | Airbagsystem (Zündung) |
| 42 | Verstärker |
| 43 | Audiosystem |
| 44 | Sonstiges (Zündung), Tempomat |
| 45 | Heckklappen-Öffnungs-/Schließassistent |
| 46 | Airbag-System (Batterie) |
| 47 | OnStar®, Rücksitz-Entertainment-Display |
| 48 | Kombi-Instrumententafel |
| 49 | Nebenantrieb |
| 50 | Standklimatisierung (Zündung), Kompass-Temperaturspiegel |
| 51 | Mittelhoch montierte Bremsleuchte (CHMSL) |
| 52 | Heckscheibenheizung |
| 53 | Beheizte Spiegel |
| 54 | SEO B1 Upfitter-Nutzung (Batterie) |
| 55 | Zigarettenanzünder, Zusatzsteckdose |
| 56 | Kompressorrelais zur automatischen Niveauregulierung, SEO Upfitter-Nutzung |
| 57 | Klimasteuerung (Zündung) |
| 58 | Motorsteuergerät, Sekundärkraftstoffpumpe (Zündung) |
| J-Fall | |
| 59 | Lüfter 1 |
| 60 | Kompressor mit automatischer Niveauregulierung |
| 61 | Heavy Duty AntWock Bremssystem |
| 62 | Lüfter 2 |
| 63 | Antiblockiersystem 1 |
| 64 | Anlasser |
| 65 | Bolzen 2 (Anhängerbremsen) |
| 66 | Linkes Bus-Elektrikzentrum 1 |
| 67 | Nicht benutzt |
| 68 | Beheizte Scheibenwaschanlage |
| 69 | Allradantriebssystem |
| 70 | Bolzen 1 (Anhängeranschluss Batteriestrom) (optional – 40 A Sicherung erforderlich) |
| 71 | Elektrische Zentrale mit mittlerem Bus 1 |
| 72 | Klimatisierungsgebläse |
| 73 | Heckklappen-Öffnungs-/Schließassistent |
| 74 | Linkes Bus-Elektrikzentrum 2 |
| Relais | |
| FAN HALLO | Lüfter mit hoher Geschwindigkeit |
| FAN LO | Kühlgebläse niedrige Geschwindigkeit |
| GER AUSGABE VLV | Nicht benutzt |
| FAN STRG C | Lüftersteuerung |
| HDLP LO/HID | Abblendlicht |
| NEBELSCHEINWERFER | Nebelscheinwerfer |
| Klimaanlage CMPRSR | Klimakompressor |
| STRTR | Anlasser |
| DWR/TRN | Antriebsstrang |
| KRAFTSTOFF PMP | Benzinpumpe |
| PRK-LAMPE | Parkleuchten |
| HINTERES ENTSCHEUER | Heckscheibenheizung |
| LAUF/KURBEL | Geschaltete Leistung |
ad vertisements

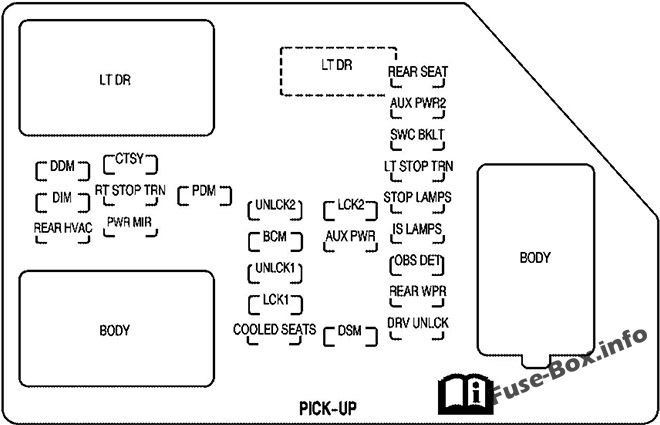

Instrumententafel
Belegung der Sicherungen in der Instrumententafel (2007)
| Name | Verwendung |
|---|---|
| RÜCKSITZ | Rücksitze |
| AUX PWR2 | Zubehörsteckdose hinten |
| SWC BKLT | Hintergrundbeleuchtung der Lenkradsteuerung |
| DDM | Fahrertürmodul |
| CTSY | Kuppelleuchten, Blinker auf der Fahrerseite |
| LT STOP TRN | Blinker, Bremsleuchte Fahrerseite Stop |
| DIM | Hintergrundbeleuchtung der Instrumententafel |
| RT STOP TRN | Blinker, Bremsleuchte Beifahrerseite |
| PDM | Beifahrertürmodul, Universal Home Remote System |
| UNLCK2 | Elektrisches Türschloss 2 (Entsperrfunktion) |
| LCK2 | Elektrisches Türschloss 2 (Schlossfunktion) |
| STOPP LAMPEN | Bremsleuchten, mittig hoch montierte Bremsleuchte |
| HLK-HVAC | Klimatisierung hinten |
| PWRMIR | Power-Spiegel |
| BCM | Karosseriesteuergerät (BCM) |
| AUX PWR | Zubehörsteckdosen |
| IST LAMPEN | Innenleuchten |
| UNLCK1 | Elektrisches Türschloss 1 (Entsperrfunktion) |
| OBS DET | Ultraschall-Einparkhilfe hinten |
| LCK1 | Elektrisches Türschloss 1 (Schlossfunktion) |
| HINTEN WPR | Nicht benutzt |
| GEKÜHLTE SITZE | Nicht benutzt |
| DSM | Fahrersitzmodul, schlüsselloses Fernzugangssystem |
| DRV UNLCK | Elektrisches Türschloss des Fahrers (Entsperrfunktion) |
| Leistungsschalter | |
| LT DR | Schutzschalter für Fensterheber auf der Fahrerseite |
| Kabelbaum-Anschluss | |
| LT DR | Kabelbaumanschluss Fahrertür |
| KÖRPER | Kabelbaum-Anschluss |
| KÖRPER | Kabelbaum-Anschluss |

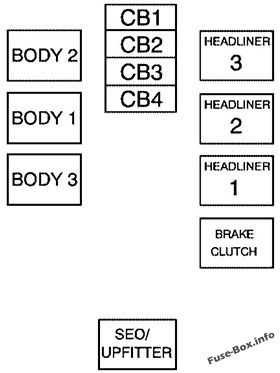

Sicherungsblock Instrumententafel Mitte
Belegung der Sicherungen im Sicherungsblock Mittelinstrumententafel (2007)
| Kabelbaum-Anschluss | Verwendung |
|---|---|
| KÖRPER 2 | Kabelbaumanschluss 2 |
| KÖRPER 1 | Kabelbaumstecker 1 |
| KÖRPER 3 | Kabelbaumanschluss 3 |
| HEADLINER 3 | Kabelbaumstecker Dachhimmel 3 |
| HEADLINER 2 | Kabelbaum-Anschluss für Dachhimmel 2 |
| HEADLINER 1 | Kabelbaum-Anschluss für Dachhimmel 1 |
| BREMSKUPPLUNG | Stecker für Bremskupplungskabelbaum |
| SEO/UPFITTER | Sonderausstattung Option Kabelbaumanschluss nachrüsten |
| Leistungsschalter | |
| CB1 | Schutzschalter für Fensterheber auf der Beifahrerseite |
| CB2 | Beifahrersitz-Schutzschalter |
| CB3 | Schutzschalter Fahrersitz |
| CB4 | Nicht benutzt |
2008
ad vertisements

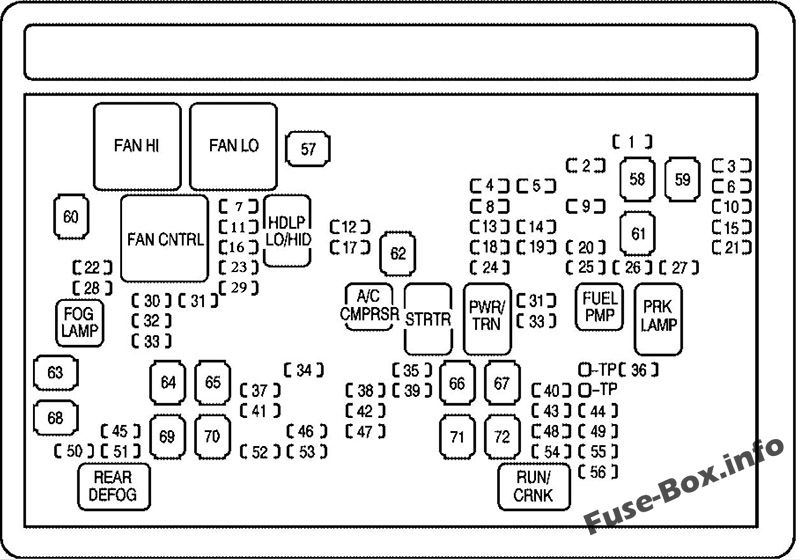

Motorraum
Belegung der Sicherungen im Motorraum (2008)
| № | Verwendung |
|---|---|
| 1 | Anhänger-Brems-/Blinkleuchte rechts |
| 2 | Elektronische Stabilitätsfederung, automatische Niveauregulierung Auspuff |
| 3 | Brems-/Blinkleuchte für Anhänger links |
| 4 | Motorsteuerungen |
| 5 | Motorsteuergerät, Drosselklappensteuerung |
| 6 | Anhängerbremssteuerung |
| 7 | Frontscheibe |
| 8 | Sauerstoffsensoren |
| 9 | Antiblockiersystem 2 |
| 10 | Anhänger-Rückfahrleuchten |
| 11 | Abblendlicht Fahrerseite |
| 12 | Motorsteuergerät (Batterie) |
| 13 | Einspritzdüsen, Zündspulen (rechte Seite) |
| 14 | Getriebesteuergerät (Batterie) |
| fünfzehn | Rückfahrscheinwerfer für Fahrzeuge |
| 16 | Abblendlicht Beifahrerseite |
| 17 | Klimakompressor |
| 18 | Sauerstoffsensoren |
| 19 | Getriebesteuerung (Zündung) |
| 20 | Benzinpumpe |
| 21 | Kraftstoffsystem-Steuermodul |
| 22 | Nicht benutzt |
| 23 | Nicht benutzt |
| 24 | Einspritzdüsen, Zündspulen (linke Seite) |
| 25 | Trailer Park Lampen |
| 26 | Parkleuchten auf der Fahrerseite |
| 27 | Beifahrerseitige Parkleuchten |
| 28 | Nebelscheinwerfer |
| 29 | Horn |
| 30 | Fernlicht-Scheinwerfer Beifahrerseite |
| 31 | Tagfahrleuchten |
| 32 | Fernscheinwerfer Fahrerseite |
| 33 | Tagfahrlicht 2 |
| 34 | Schiebedach |
| 35 | Schlüssel-Zündsystem, Tbeft-Abschreckungssystem |
| 36 | Scheibenwischer |
| 37 | SEO B2 Upfitter-Nutzung (Batterie) |
| 38 | Elektrisch verstellbare Pedale |
| 39 | Klimasteuerung (Batterie) |
| 40 | Airbagsystem (Zündung) |
| 41 | Verstärker |
| 42 | Audiosystem |
| 43 | Sonstiges (Zündung), Tempomat |
| 44 | Nicht benutzt |
| 45 | Airbag-System (Batterie) |
| 46 | Kombi-Instrumententafel |
| 47 | Nebenantrieb |
| 48 | Standklimatisierung (Zündung), Kompass-Temperaturspiegel |
| 49 | Mittelhoch montierte Bremsleuchte (CHMSL) |
| 50 | Heckscheibenheizung |
| 51 | Beheizte Spiegel |
| 52 | SEO B1 Upfitter-Nutzung (Batterie) |
| 53 | Zigarettenanzünder, Zusatzsteckdose |
| 54 | Kompressorrelais zur automatischen Niveauregulierung, SEO Upfitter-Nutzung |
| 55 | Klimasteuerung (Zündung) |
| 56 | Motorsteuergerät, Sekundärkraftstoffpumpe (Zündung) |
| J-Fall | |
| 57 | Lüfter 1 |
| 58 | Nicht gebraucht |
| 59 | Heavy Duty AntMock Bremssystem |
| 60 | Lüfter 2 |
| 61 | Antiblockiersystem 1 |
| 62 | Anlasser |
| 63 | Bolzen 2 {Anhängerbremsen) |
| 64 | Linkes Bus-Elektrikzentrum 1 |
| 65 | Nicht benutzt |
| 66 | Beheizte Scheibenwaschanlage |
| 67 | Allradantriebssystem |
| 68 | Bolzen 1 {Anhängeranschluss Batteriestrom) (optional – 40 A Sicherung erforderlich) |
| 69 | Elektrische Zentrale mit mittlerem Bus 1 |
| 70 | Klimatisierungsgebläse |
| 72 | Nicht benutzt |
| 73 | Linkes Bus-Elektrikzentrum 2 |
| Relais | |
| FAN HALLO | Lüfter mit hoher Geschwindigkeit |
| FAN LO | Kühlgebläse niedrige Geschwindigkeit |
| GER AUSGABE VLV | Nicht benutzt |
| FAN STRG C | Lüftersteuerung |
| HDLP LO/HID | Abblendlicht |
| NEBELSCHEINWERFER | Nebelscheinwerfer |
| Klimaanlage CMPRSR | Klimakompressor |
| STRTR | Anlasser |
| DWR/TRN | Antriebsstrang |
| KRAFTSTOFF PMP | Benzinpumpe |
| PRK-LAMPE | Parkleuchten |
| HINTERES ENTSCHEUER | Heckscheibenheizung |
| LAUF/KURBEL | Geschaltete Leistung |
Instrumententafel
ad vertisements

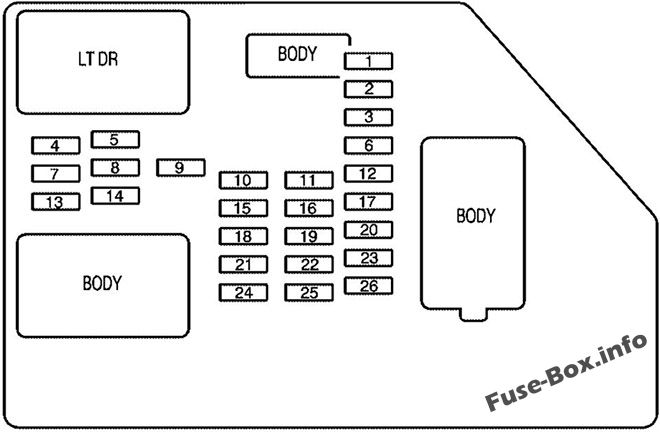

Belegung der Sicherungen in der Instrumententafel (2008)
| № | Verwendung |
|---|---|
| 1 | Rücksitze |
| 2 | Zubehörsteckdose hinten |
| 3 | Hintergrundbeleuchtung der Lenkradsteuerung |
| 4 | Fahrertürmodul |
| 5 | Kuppelleuchten, Blinker auf der Fahrerseite |
| 6 | Blinker, Bremsleuchte Fahrerseite Stop |
| 7 | Hintergrundbeleuchtung der Instrumententafel |
| 8 | Blinker, Bremsleuchte Beifahrerseite |
| 9 | Universal-Home-Fernbedienung |
| 10 | Elektrisches Türschloss 2 (Entsperrfunktion) |
| 11 | Elektrisches Türschloss 2 (Schlossfunktion) |
| 12 | Bremsleuchten, mittig hoch montierte Bremsleuchte |
| 13 | Klimatisierung hinten |
| 14 | Power-Spiegel |
| fünfzehn | Karosseriesteuergerät (BCM) |
| 16 | Zubehörsteckdosen |
| 17 | Innenleuchten |
| 18 | Elektrisches Türschloss 1 (Entsperrfunktion) |
| 19 | Unterhaltung auf den Rücksitzen |
| 20 | Ultraschall-Einparkhilfe hinten |
| 21 | Elektrisches Türschloss 1 (Schlossfunktion) |
| 22 | Fahrerinformationszentrum (DIC) |
| 23 | Nicht benutzt |
| 24 | Nicht benutzt |
| 25 | Fahrersitzmodul, schlüsselloses Fernzugangssystem |
| 26 | Fahrertürschloss (Entsperrfunktion) |
| Leistungsschalter | |
| LT DR | Schutzschalter für Fensterheber auf der Fahrerseite |
| Kabelbaum-Anschluss | |
| LT DR | Kabelbaumanschluss Fahrertür |
| KÖRPER | Kabelbaum-Anschluss |
| KÖRPER | Kabelbaum-Anschluss |

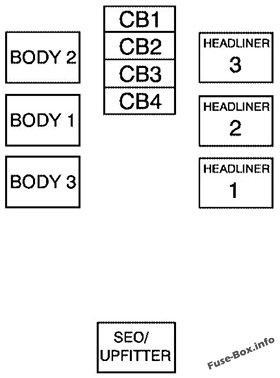

Sicherungsblock Instrumententafel Mitte
Belegung der Sicherungen im Sicherungsblock Mittelinstrumententafel (2008)
| Kabelbaum-Anschluss | Verwendung |
|---|---|
| KÖRPER 2 | Kabelbaumanschluss 2 |
| KÖRPER 1 | Kabelbaumstecker 1 |
| KÖRPER 3 | Kabelbaumanschluss 3 |
| HEADLINER 3 | Kabelbaumstecker Dachhimmel 3 |
| HEADLINER 2 | Kabelbaum-Anschluss für Dachhimmel 2 |
| HEADLINER 1 | Kabelbaum-Anschluss für Dachhimmel 1 |
| SEO/UPFITTER | Sonderausstattung Option Kabelbaumanschluss nachrüsten |
| Leistungsschalter | |
| CB1 | Schutzschalter für Fensterheber auf der Beifahrerseite |
| CB2 | Beifahrersitz-Schutzschalter |
| CB3 | Schutzschalter Fahrersitz |
| CB4 | Schiebefenster hinten |
2009, 2010, 2011, 2012, 2013
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2009-2013)
| № | Verwendung |
|---|---|
| 1 | Anhänger-Brems-/Blinkleuchte rechts |
| 2 | Elektronische Stabilitätsfederung, automatische Niveauregulierung Auspuff |
| 3 | Brems-/Blinkleuchte für Anhänger links |
| 4 | Motorsteuerungen |
| 5 | Motorsteuergerät, Drosselklappensteuerung |
| 6 | Anhängerbremssteuerung |
| 7 | Frontscheibe |
| 8 | Sauerstoffsensoren |
| 9 | Antiblockiersystem 2 |
| 10 | Anhänger-Rückfahrleuchten |
| 11 | Abblendlicht Fahrerseite |
| 12 | Motorsteuergerät (Batterie) |
| 13 | Einspritzdüsen, Zündspulen (rechte Seite) |
| 14 | Getriebesteuergerät (Batterie) |
| fünfzehn | Rückfahrscheinwerfer für Fahrzeuge |
| 16 | Abblendlicht Beifahrerseite |
| 17 | Klimakompressor |
| 18 | Sauerstoffsensoren |
| 19 | Getriebesteuerung (Zündung) |
| 20 | Benzinpumpe |
| 21 | Kraftstoffsystem-Steuermodul |
| 22 | Nicht benutzt |
| 23 | Nicht benutzt |
| 24 | Einspritzdüsen, Zündspulen (linke Seite) |
| 25 | Trailer Park Lampen |
| 26 | Parkleuchten auf der Fahrerseite |
| 27 | Parkleuchten auf der Beifahrerseite |
| 28 | Nebelscheinwerfer |
| 29 | Horn |
| 30 | Fernscheinwerfer Beifahrerseite |
| 31 | Tagfahrleuchten |
| 32 | Fernscheinwerfer Fahrerseite |
| 33 | Tagfahrlicht 2 |
| 34 | Schiebedach |
| 35 | Schlüssel-Zündsystem, Diebstahlschutzsystem |
| 36 | Scheibenwischer |
| 37 | SEO B2 Upfitter-Nutzung (Batterie) |
| 38 | Elektrisch verstellbare Pedale |
| 39 | Klimasteuerung (Batterie) |
| 40 | Airbagsystem (Zündung) |
| 41 | Verstärker |
| 42 | Audiosystem |
| 43 | Sonstiges (Zündung), Tempomat |
| 44 | Nicht benutzt |
| 45 | Airbag-System (Batterie) |
| 46 | Kombi-Instrumententafel |
| 47 | Nebenantrieb |
| 48 | Standklimatisierung (Zündung), Kompass-Temperaturspiegel |
| 49 | Mittelhoch montierte Bremsleuchte (CHMSL) |
| 50 | Heckscheibenheizung |
| 51 | Beheizte Spiegel |
| 52 | SEO B1 Upfitter-Nutzung (Batterie) |
| 53 | Zigarettenanzünder, Zusatzsteckdose |
| 54 | Kompressorrelais zur automatischen Niveauregulierung, SEO Upfitter-Nutzung |
| 55 | Klimasteuerung (Zündung) |
| 56 | Motorsteuergerät, Sekundärkraftstoffpumpe (Zündung) |
| J-Fall | |
| 57 | Lüfter 1 |
| 58 | Nicht gebraucht |
| 59 | Heavy Duty AntMock Bremssystem |
| 60 | Lüfter 2 |
| 61 | Antiblockiersystem 1 |
| 62 | Anlasser |
| 63 | Bolzen 2 {Anhängerbremsen) |
| 64 | Linkes Bus-Elektrikzentrum 1 |
| 65 | Nicht benutzt |
| 66 | Beheizte Scheibenwaschanlage |
| 67 | Allradantriebssystem |
| 68 | Bolzen 1 (Anhängeranschluss Batteriestrom) (optional – 40 A Sicherung erforderlich) |
| 69 | Elektrische Zentrale mit mittlerem Bus 1 |
| 70 | Klimatisierungsgebläse |
| 71 | Nicht benutzt |
| 72 | Linkes Bus-Elektrikzentrum 2 |
| Relais | |
| FAN HALLO | Lüfter mit hoher Geschwindigkeit |
| FAN LO | Kühlgebläse niedrige Geschwindigkeit |
| GER AUSGABE VLV | Nicht benutzt |
| FAN STRG C | Lüftersteuerung |
| HDLP LO/HID | Abblendlicht |
| NEBELSCHEINWERFER | Nebelscheinwerfer |
| Klimaanlage CMPRSR | Klimakompressor |
| STRTR | Anlasser |
| DWR/TRN | Antriebsstrang |
| KRAFTSTOFF PMP | Benzinpumpe |
| PRK-LAMPE | Parkleuchten |
| HINTERES ENTSCHEUER | Heckscheibenheizung |
| LAUF/KURBEL | Geschaltete Leistung |
ad vertisements

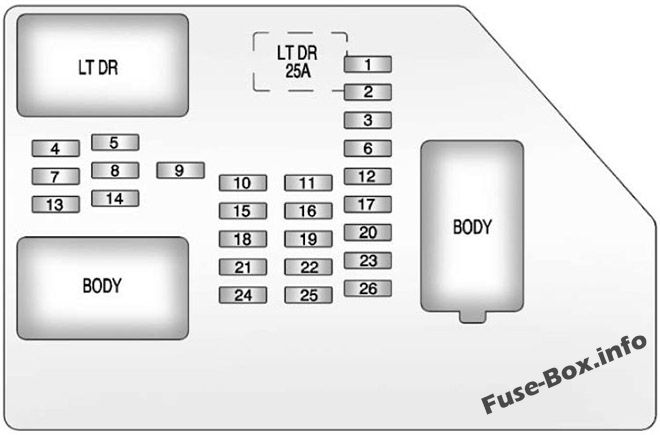

Instrumententafel
Belegung der Sicherungen in der Instrumententafel (2009-2013)
| № | Verwendung |
|---|---|
| 1 | Rücksitze |
| 2 | Zubehörsteckdose hinten |
| 3 | Hintergrundbeleuchtung der Lenkradsteuerung |
| 4 | Fahrertürmodul |
| 5 | Kuppelleuchten, Blinker auf der Fahrerseite |
| 6 | Blinker, Bremsleuchte Fahrerseite Stop |
| 7 | Hintergrundbeleuchtung der Instrumententafel |
| 8 | Blinker, Bremsleuchte Beifahrerseite |
| 9 | Universal-Home-Fernbedienung |
| 10 | Elektrisches Türschloss 2 (Entsperrfunktion) |
| 11 | Elektrisches Türschloss 2 (Schlossfunktion) |
| 12 | Bremsleuchten, mittig hoch montierte Bremsleuchte |
| 13 | Klimatisierung hinten |
| 14 | Power-Spiegel |
| fünfzehn | Karosseriesteuergerät (BCM) |
| 16 | Zubehörsteckdosen |
| 17 | Innenleuchten |
| 18 | Elektrisches Türschloss 1 (Entsperrfunktion) |
| 19 | Unterhaltung auf den Rücksitzen |
| 20 | Ultraschall-Einparkhilfe hinten |
| 21 | Elektrisches Türschloss 1 (Schlossfunktion) |
| 22 | Fahrerinformationszentrum (DIC) |
| 23 | Nicht benutzt |
| 24 | Nicht benutzt |
| 25 | Fahrersitzmodul, schlüsselloses Fernzugangssystem |
| 26 | Fahrertürschloss (Entsperrfunktion) |
| Leistungsschalter | |
| LT DR | Schutzschalter für Fensterheber auf der Fahrerseite |
| Kabelbaum-Anschluss | |
| LT DR | Kabelbaumanschluss Fahrertür |
| KÖRPER | Kabelbaum-Anschluss |
| KÖRPER | Kabelbaum-Anschluss |

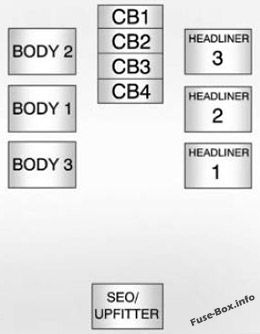

Sicherungsblock Instrumententafel Mitte
Belegung der Sicherungen im Sicherungsblock Mittelinstrumententafel (2009-2013)
| Kabelbaum-Anschluss | Verwendung |
|---|---|
| KÖRPER 2 | Kabelbaumanschluss 2 |
| KÖRPER 1 | Kabelbaumstecker 1 |
| KÖRPER 3 | Kabelbaumanschluss 3 |
| HEADLINER 3 | Kabelbaumstecker Dachhimmel 3 |
| HEADLINER 2 | Kabelbaum-Anschluss für Dachhimmel 2 |
| HEADLINER 1 | Kabelbaum-Anschluss für Dachhimmel 1 |
| SEO/UPFITTER | Sonderausstattung Option Kabelbaumanschluss nachrüsten |
| Leistungsschalter | |
| CB1 | Leistungsschalter für elektrische Fensterheber auf der Beifahrerseite |
| CB2 | Schutzschalter für Beifahrersitz |
| CB3 | Fahrersitz-Schutzschalter |
| CB4 | Schiebefenster hinten |
