Hier finden Sie die Sicherungskasten-Belegung für den GMC Sierra mk4 der Baujahre 2014 bis 2018. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsanordnung GMC Sierra 2014-2018
Die Sicherungen des Zigarettenanzünders (Steckdose) im GMC Sierra sind die Sicherungen Nr. 1, Nr. 10, Nr. 11 und Nr. 12 im Sicherungskasten der linken Instrumententafel und die Sicherungen Nr. 1 und Nr. 2 im Sicherungskasten der rechten Instrumententafel.
Lage des Sicherungskastens
Sicherungskästen im Fahrgastraum

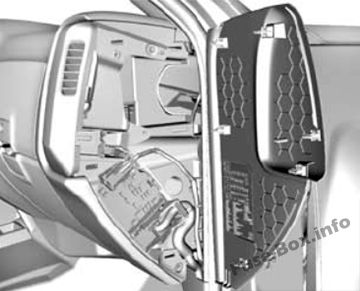

Sicherungsblock Instrumententafel (links)
Die Zugangsklappe zum Sicherungsblock der linken Instrumententafel befindet sich auf der Fahrerseite der Instrumententafel.

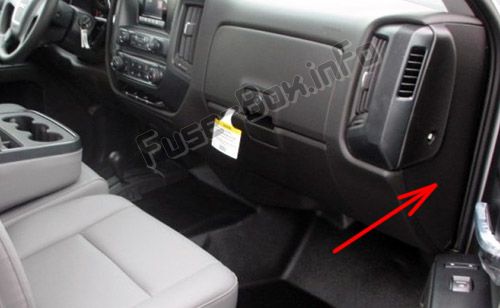

Sicherungsblock Instrumententafel (rechts)
Die Zugangstür zum Sicherungsblock der rechten Instrumententafel befindet sich an der Beifahrerseite der Instrumententafel.

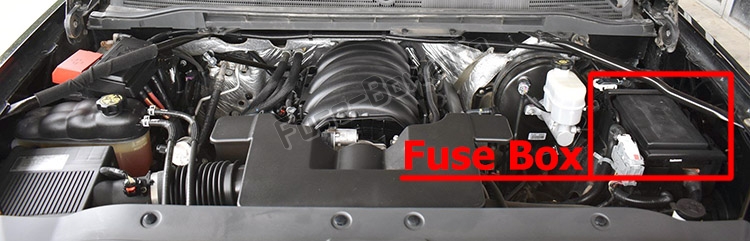

Motorraum
Der Motorraum-Sicherungsblock befindet sich im Motorraum auf der Fahrerseite des Fahrzeugs.
Sicherungsdiagramme
2014, 2015, 2016, 2017

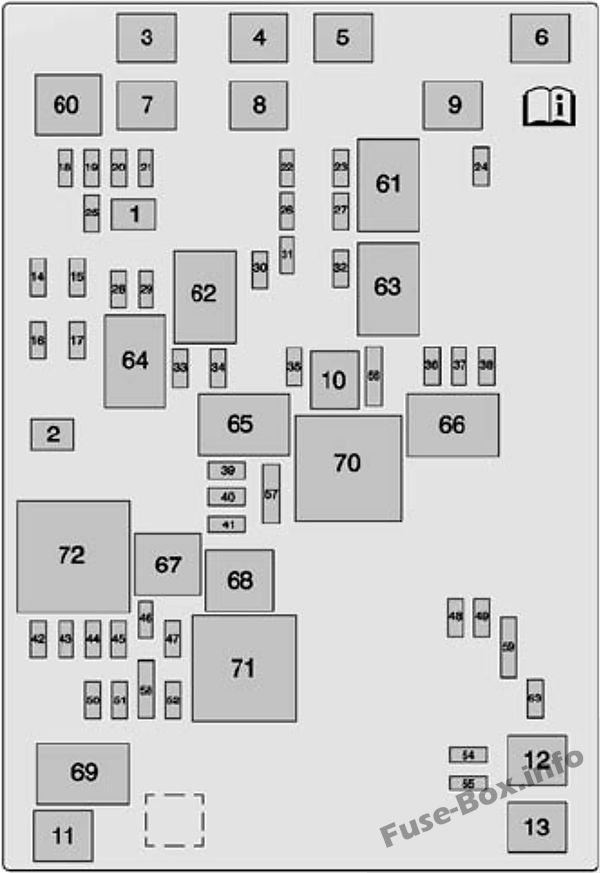

Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2014-2017)
| № | Verwendung |
|---|---|
| Mikro-J-Case-Sicherungen | |
| 1 | Anhängerbremse |
| 2 | Anhängerbatterie |
| J-Gehäuse-Sicherungen | |
| 3 | Pumpe für Antiblockiersystem |
| 4 | Instrumententafel BEC 1 |
| 5 | Schonen |
| 6 | 4WD Baum |
| 7 | Schonen |
| 8 | Instrumententafel BEC 2 |
| 9 | Schonen |
| 10 | Heckscheibenheizung |
| 11 | Anlasser |
| 12 | Lüfter 1 |
| 13 | Lüfter 2 |
| Mini-Sicherungen (2-polig) | |
| 14 | Anhänger-Brems-/Blinkleuchten, links |
| fünfzehn | Anhängerparkleuchten |
| 16 | Anhänger-Rückfahrleuchte |
| 17 | Anhänger Stopfium Lampen, rechts |
| Mikrosicherungen (2-polig) | |
| 18 | Benzinpumpe |
| 19 | Integriertes Chassis Control Module |
| 20 | Elektronisches Federungssteuermodul |
| 21 | Kraftstoffpumpen-Leistungsmodul |
| 22 | Nachrüstschalter 1 |
| 23 | Upffler2 |
| 24 | Frontscheibenwischer |
| 25 | Ventile des Antiblockiersystems |
| 26 | Nachrüster SW 2 |
| 27 | Nachrüster SW 3 |
| 28 | Parlang Lampen, rechts |
| 29 | Parlang Lampen, links |
| 30 | Aufrüster 3 |
| 31 | Nachrüster SW 4 |
| 32 | Aufrüster 4 |
| 33 | Rückfahrscheinwerfer |
| 34 | Zündung des Motorsteuergeräts |
| 35 | Klimakompressorkupplung |
| 36 | Beheizte Spiegel |
| 37 | Upflter 1 |
| 38 | Mittelhoch montierte Bremsleuchte |
| 39 | Sonstige Zündung |
| 40 | Getriebezündung |
| 41 | Kraftstoffpumpe 2 |
| 42 | Lüfterkupplung |
| 43 | Motor |
| 44 | Einspritzdüsen A, ungerade |
| 45 | Einspritzdüsen B, gerade |
| 46 | Sauerstoffsensor B |
| 47 | Drosselklappensteuerung |
| 48 | Horn |
| 49 | Nebelscheinwerfer |
| 50 | Sauerstoffsensor A |
| 51 | Motorsteuerungsmodul |
| 52 | Innenraumheizung |
| 53 | Schonen |
| 54 | Aeroshutter |
| 55 | Frontscheibe |
| Mikrosicherungen (3-polig) | |
| 56 | Klimakompressor/batteriegeregelte Spannungsregelung |
| 57 | KlimakompressorModul/Batteriepaket |
| 58 | Getriebesteuermodul/Motorsteuermodul |
| 59 | Scheinwerfer |
| Mikrorelais | |
| 60 | Benzinpumpe |
| 61 | Aufrüster2 |
| 62 | Aufrüster3 |
| 63 | Aufrüster4 |
| 64 | Anhängerparkleuchten |
| 65 | Lauf/Kurbel |
| 66 | Aufrüster 1 |
| 67 | Kraftstoffpumpe 2 |
| 68 | Klimaanlagensteuerung |
| 69 | Anlasser |
| 70 | Heckscheibenheizung |
| 71 | Motorsteuerungsmodul |
| Halbleiterrelais | |
| 72 | Lüfterkupplung |
ad vertisements
Instrumententafel (links)
Belegung der Sicherungen im Sicherungsblock Instrumententafel (links) (2014-2017)
| № | Verwendung |
|---|---|
| 1 | Zubehör Steckdose 2 |
| 2 | SEO beibehaltene Zubehörleistung |
| 3 | Universal Garagentoröffner/Innenspiegel |
| 6 | Karosseriesteuermodul 3 |
| 7 | Karosseriesteuermodul 5 |
| 8 | Fahrerfensterschalter/Spiegelschalter |
| 9 | Schonen |
| 10 | Zubehör-Steckdose Beibehaltene Zubehör-Stromversorgung |
| 11 | Zubehör Steckdose Batterie |
| 12 | Zubehör Steckdose 1/Zigarettenanzünder |
| 13 | Diskreter Logik-Zündschalter |
| 14 | Hintergrundbeleuchtung wechseln |
| 17 | Karosseriesteuermodul 1 |
| 19 | Schonen |
| 20 | Schonen |
| 22 | Heizung, Lüftung und Klimaanlage/Zusatzheizung, Lüftung und Klimaanlage Zündung |
| 23 | Zündung des Kombiinstruments/Diagnose-Diagnosemodul Zündung |
| 24 | Schonen |
| 25 | Datenverbindungsstecker/Fahrersitzmodul |
| 26 | Passiver Zugang Passiver Start/Heizung, Lüftung und Klimaanlage |
| 27 | Schonen |
| 28 | Schonen |
| 29 | Park Enable/Elektrisch einstellbare Pedale |
| 30 | SEO |
| 31 | Zubehör/Laufkurbel |
| 32 | Beheiztes Lenkrad |
| 33 | Schonen |
| 34 | Kombiinstrument |
| 36 | Schonen |
| 37 | Schonen |
| 40 | Linke Türen |
| 41 | Elektrischer Fahrersitz |
| 43 | Beheizter/gekühlter Sitz vorn links |
| 44 | Beheizte/gekühlte Sitze vorn rechts |
| 45 | Schonen |
| 49 | Beibehaltener Zubehörstrom/Zubehör |
| 50 | Lauf/Kurbel |
ad vertisements

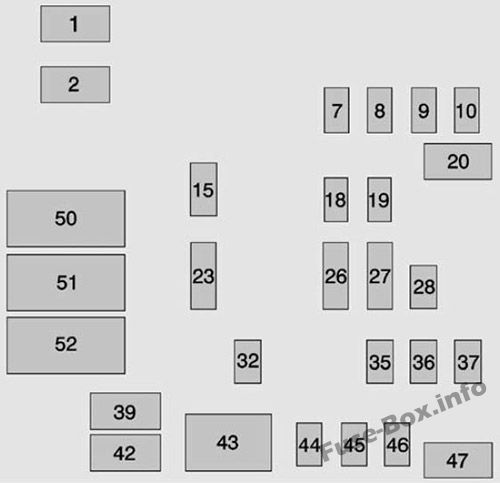

Instrumententafel (rechts)
Belegung der Sicherungen im Sicherungsblock Instrumententafel (rechts) (2014-2017)
| № | Verwendung |
|---|---|
| 1 | Zubehör Steckdose 3 |
| 2 | Zubehörsteckdose 4 |
| 7 | Karosseriesteuermodul 4 |
| 8 | Karosseriesteuermodul 8 |
| 9 | Unterhaltung auf den Rücksitzen |
| 10 | Frachtlampe |
| fünfzehn | Bedienelemente am Lenkrad |
| 18 | Radio |
| 19 | Schonen |
| 20 | Schiebedach |
| 23 | Airbag/Info |
| 26 | Export/Nebenantrieb/SEO Batterie 1 |
| 27 | Hinderniserkennung/USB-Anschlüsse |
| 28 | Karosseriesteuermodul 2 |
| 32 | SEO-Batterie 2 |
| 35 | AC-Wechselrichter |
| 36 | Verstärker |
| 37 | Schonen |
| 39 | Schiebefenster hinten |
| 42 | Fenstermotor rechte Tür |
| 43 | Frontgebläse |
| 44 | SEO |
| 45 | Karosseriesteuermodul 6 |
| 46 | Karosseriesteuermodul 7 |
| 47 | Beifahrersitz |
| 50 | Beibehaltener Zubehörstrom/Zubehör |
| 51 | Heckschiebefenster offen |
| 52 | Schiebefenster hinten schließen |
2018
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2018)
| № | Verwendung |
|---|---|
| 1 | Anhängerbremse |
| 2 | Anhängerbatterie |
| 3 | Pumpe des Antiblockiersystems |
| 4 | Instrumententafel BEC 1 |
| 5 | motorisierter Beifahrer-Sicherheitsgurt |
| 6 | Elektronische Steuerung des 4WD-Verteilergetriebes |
| 7 | Elektrische Parkbremse |
| 8 | Instrumententafel BEC 2 |
| 9 | Motorisierter Sicherheitsgurt für den Fahrer |
| 10 | Heckscheibenheizung |
| 11 | Anlasser |
| 12 | Kühlgebläse 1 |
| 13 | Kühlgebläse 2 |
| 14 | Anhängerstopp links/Blinker |
| fünfzehn | Anhängerparkleuchten |
| 16 | Anhänger Rückfahrscheinwerfer |
| 17 | Anhängerstopp rechts/Blinker |
| 18 | Benzinpumpe |
| 19 | Integriertes Fahrwerksteuermodul |
| 20 | Elektronisches Fahrwerksteuermodul |
| 21 | Leistungsmodul der Kraftstoffpumpe |
| 22 | Aufrüster 1 |
| 23 | Aufrüster2 |
| 24 | Frontscheibenwischer |
| 25 | Ventil des Antiblockiersystems |
| 26 | Aufrüster 2 |
| 27 | Aufrüster 3 |
| 28 | Parklicht rechts |
| 29 | Standlicht links |
| 30 | Aufrüster 3 |
| 31 | Aufrüster 4 |
| 32 | Aufrüster 4 |
| 33 | Rückfahrscheinwerfer |
| 34 | Motorsteuergerät/Zündung |
| 35 | Klimaanlage Kupplung |
| 36 | Beheizte Spiegel |
| 37 | Aufrüster 1 |
| 38 | Mittelhoch montierte Bremsleuchte |
| 39 | Sonstiges/ Zündung |
| 40 | Getriebe/ Zündung |
| 41 | Kraftstoffpumpe 2 |
| 42 | Kühlerlüfterkupplung |
| 43 | Motor |
| 44 | Einspritzdüsen A–ungerade |
| 45 | Einspritzdüsen B–gerade |
| 46 | O2-Sensor B |
| 47 | Drosselklappensteuerung |
| 48 | Horn |
| 49 | Nebelscheinwerfer |
| 50 | O2-Sensor A |
| 51 | Motorsteuerungsmodul |
| 52 | Innenraumheizung |
| 53 | Zubehör Leistungsmodul/TPM-Pumpe |
| 54 | Frontscheibe |
| 55 | Klimaanlage/ Batteriegeregelte Spannungsregelung |
| 56 | Klimamodul/ Akkupack |
| 57 | Getriebesteuergerät/ Motorsteuergerät |
| 58 | Scheinwerfer |
| 74 | Elektrische Trittbretter (falls vorhanden) |
| 76 | Kraftstoffpumpe Ansaugen / MGU-Motor |
| 77 | Kabinenpumpenmotor |
| 79 | Vakuumpumpe |
| Relais | |
| 59 | Benzinpumpe |
| 60 | Aufrüster 2 |
| 61 | Aufrüster 3 |
| 62 | Aufrüster 4 |
| 63 | Anhängerparkleuchten |
| 64 | Lauf/Kurbel |
| 65 | Aufrüster 1 |
| 66 | Kraftstoffpumpe 2 |
| 67 | Klimaanlagensteuerung |
| 68 | Anlasser |
| 69 | Heckscheibenheizung |
| 70 | Motorsteuerungsmodul |
| 71 | Vakuumpumpe/Kühlgebläsekupplung |
| 72 | CKT 95 |
| 73 | CKT 92 |
| 75 | Kraftstoffpumpe Ansaugen/ MGU-Motor |
| 78 | Schalter Vakuumpumpe |
ad vertisements

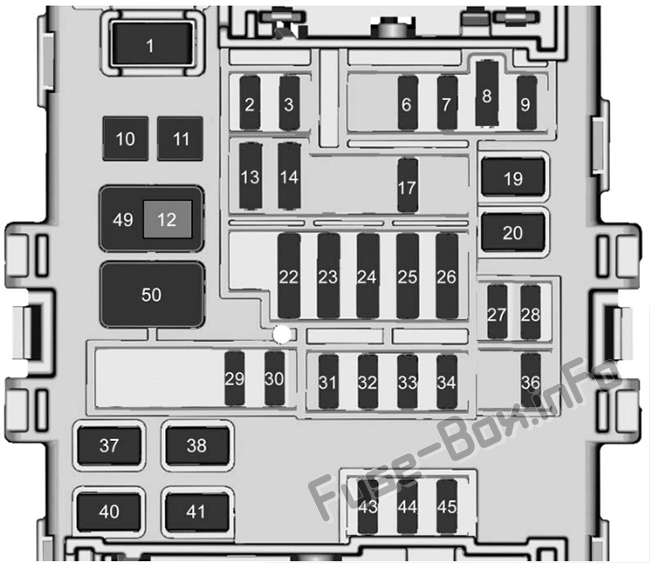

Instrumententafel (links)
Belegung der Sicherungen in der Instrumententafel (links) (2018)
| № | Verwendung |
|---|---|
| 1 | Zubehör Steckdose 2 |
| 2 | Sonderausstattung/Erhaltene Zubehörleistungaccessory |
| 3 | Universal-Fernbedienung/Innenspiegel |
| 6 | Karosseriesteuermodul 3 |
| 7 | Karosseriesteuermodul 5 |
| 8 | Fensterheberschalter Fahrer/Spiegelschalter |
| 9 | Nicht benutzt |
| 10 | Zubehörsteckdose/Beibehaltene Zubehörstromversorgung |
| 11 | Zubehör Steckdose Batterie |
| 12 | Zubehör Steckdose 1/Zigarettenanzünder |
| 13 | Diskreter Logik-Zündschalter |
| 14 | Hintergrundbeleuchtung wechseln |
| 17 | Karosseriesteuermodul 1 |
| 19 | Nicht benutzt |
| 20 | Nicht benutzt |
| 22 | Heizung, Lüftung und Klimaanlage/Standheizung, Lüftung und Klimaanlage/Zündung |
| 23 | Kombiinstrument/ Zündungssensor-Diagnosemodul/ Zündung |
| 24 | Nicht benutzt |
| 25 | Datenverbindungsstecker/ Fahrersitzmodul |
| 26 | Passiver Zugang/Passiver Start/Heizung, Lüftung und Klimaanlage |
| 27 | Nicht benutzt |
| 28 | Nicht benutzt |
| 29 | Parkfreigabe/ Elektrisch verstellbare Pedale |
| 30 | Sonderausstattungsoption |
| 31 | Zubehör/Lauf/Kurbel |
| 32 | Beheiztes Lenkrad |
| 33 | Nicht benutzt |
| 34 | Kombiinstrument |
| 36 | Nicht benutzt |
| 37 | Nicht benutzt |
| 38 | Elektronische Steuerung des 4WD-Verteilergetriebes |
| 40 | Linke Türen |
| 41 | Elektrischer Fahrersitz |
| 43 | Beheizte, gekühlte oder belüftete Sitze links (falls vorhanden) |
| 44 | Beheizte, gekühlte oder belüftete Sitze rechts (falls vorhanden) |
| 45 | Nicht benutzt |
| Relais | |
| 49 | Erhaltene Zubehörleistung |
| 50 | Lauf/Kurbel |

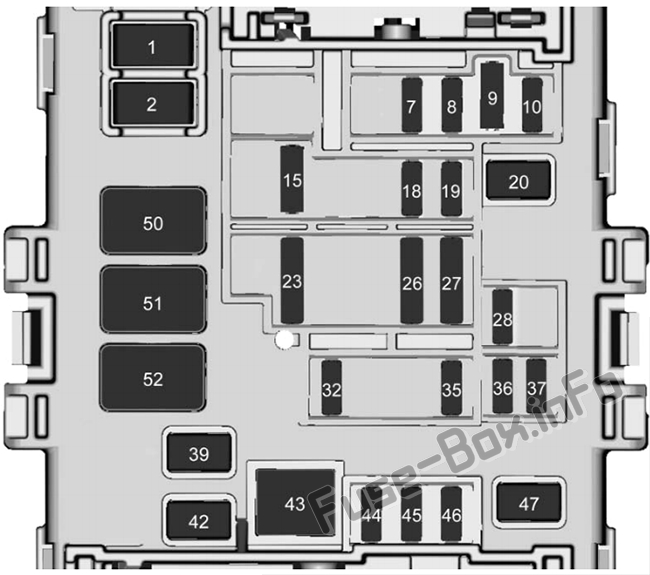

Instrumententafel (rechts)
ad vertisements
Belegung der Sicherungen in der Instrumententafel (rechts) (2018)
| № | Verwendung |
|---|---|
| 1 | Zubehör Steckdose 3 |
| 2 | Zubehör Steckdose 4 |
| 7 | Karosseriesteuermodul 4 |
| 8 | Karosseriesteuermodul 8 |
| 9 | Unterhaltung auf den Rücksitzen |
| 10 | Frachtlampe |
| fünfzehn | Bedienelemente am Lenkrad |
| 18 | Radio |
| 19 | Nicht benutzt |
| 20 | Schiebedach |
| 23 | Airbag/Info |
| 26 | Export/Nebenantrieb/Sonderausstattung/Akku 1 |
| 27 | Hinderniserkennung/ USB-Anschlüsse |
| 28 | Karosseriesteuermodul 2 |
| 32 | Sonderausstattung/Akku 2 |
| 35 | Klimaanlage Wechselrichter |
| 36 | Verstärker |
| 37 | Batteriesystem |
| 39 | Schiebefenster hinten |
| 42 | Fensterhebermotor rechts door |
| 43 | Frontgebläse |
| 44 | Sonderausstattungsoption |
| 45 | Karosseriesteuermodul 6 |
| 46 | Karosseriesteuermodul 7 |
| 47 | Beifahrersitz |
| Relais | |
| 50 | Erhaltene Zubehörleistung |
| 51 | Heckschiebefenster offen |
| 52 | Heckschiebefenster schließen |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim GMC Sierra mk4?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
