In diesem Artikel betrachten wir den Cadillac CTS der zweiten Generation, der von 2008 bis 2014 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Cadillac CTS 2008, 2009, 2010, 2011, 2012, 2013 und 2014 , um Informationen über die Position der Sicherung zu erhalten Paneele im Auto und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Cadillac CTS 2008-2014
Die Sicherungen des Zigarettenanzünders / der Steckdose im Cadillac CTS befinden sich im Sicherungskasten des Motorraums (2008-2009 – siehe Sicherung „LTR“ (Zigarettenanzünder), 2010-2014 – Sicherung Nr. 60 (Zusatzsteckdose der Instrumententafel)) und in Sicherungskasten für den Gepäckraum (2008-2009 – siehe Sicherung „AUX / OUTLET“ (Zusatzsteckdose), 2010-2014 – Sicherungen Nr. 17 (Konsolen- / Zusatzsteckdose und Nr. 38 (hintere Zusatzsteckdose (Wagon)).
Position des Sicherungskastens

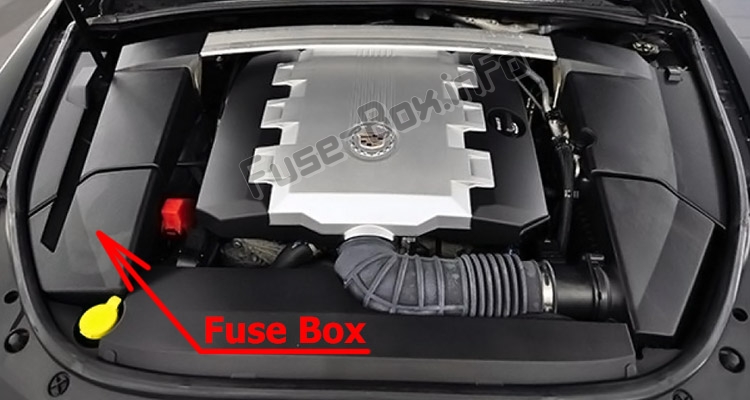

Motorraum
Entfernen Sie die Motorabdeckung.
Gepäckraum
Es befindet sich auf der rechten Seite des Kofferraums hinter der Abdeckung.
Sicherungskastendiagramme
ad vertisements
2008, 2009
Motorraum

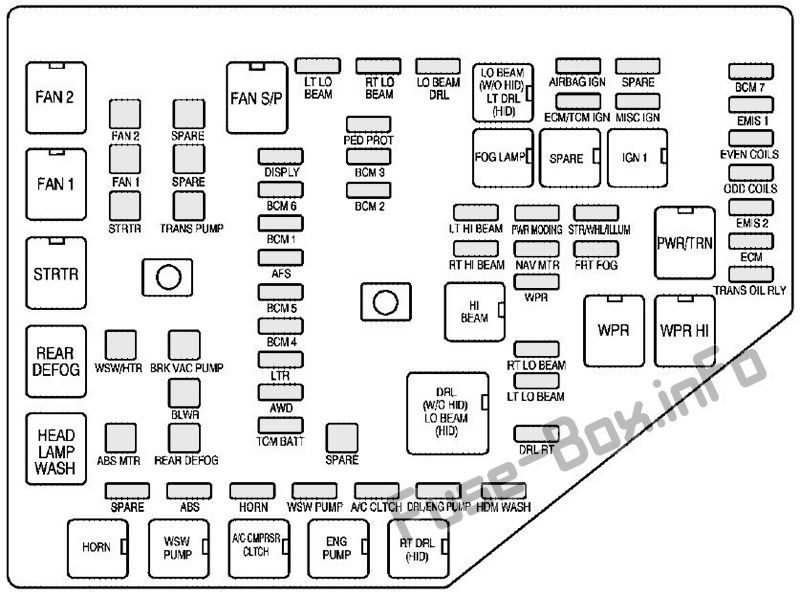

CTS (2008)

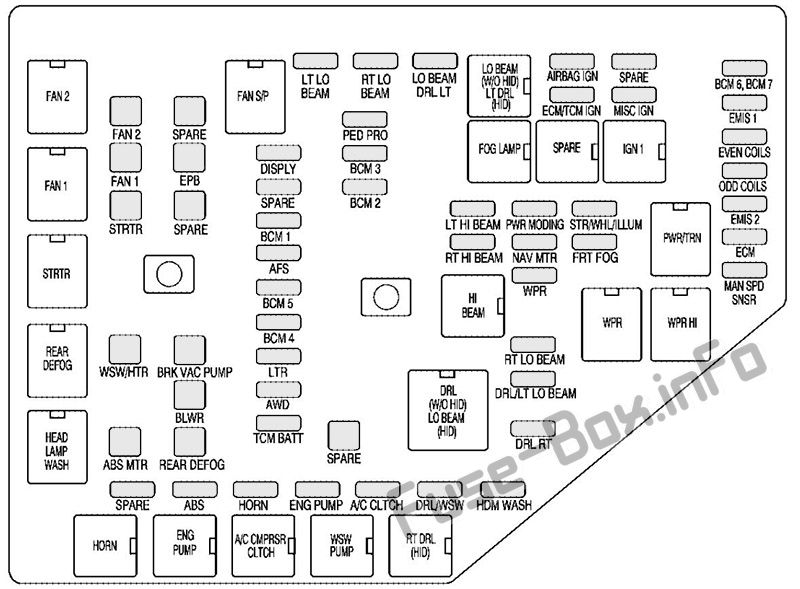

CTS (2009)
CTS-V (2009)
ad vertisements
Zuordnung der Sicherungen und Relais im Motorraum (2008, 2009)
| Name | Beschreibung |
|---|---|
| Mini-Sicherungen | |
| A / C CLTCH | Klimaanlage Kupplung |
| Abs | Antiblockiersystem (ABS) |
| AFS | Adaptives Vorwärtsbeleuchtungssystem |
| AIRBAG IGN | Airbagschalter |
| AWD | Allradantrieb |
| S / DACH | Schiebedach |
| BCM 1 | Körpersteuerungsmodul 1 |
| BCM 2 | Körpersteuerungsmodul 2 |
| BCM 3 | Körpersteuerungsmodul 3 |
| BCM 4 | Körpersteuerungsmodul 4 |
| BCM 5 | Körpersteuerungsmodul 5 |
| BCM 6 | Körpersteuerungsmodul 6 |
| BCM 7 | Körpersteuerungsmodul 7 |
| BCM 6, BCM 7 | Körpersteuerungsmodul 6 und 7 |
| ANZEIGE | Anzeige |
| DRL RT | Rechte Tagfahrleuchte (DRL) |
| DRL / WSW | Tagfahrleuchten / Scheibenwaschpumpe |
| DRL / ENG PUMP | Tagfahrleuchten |
| ECM | Motorsteuergerät (ECM) |
| ECM / TCM IGN | ECM, Getriebesteuerungsmodul (TCM), Kombiinstrument (IPC), PASS-Key III + -Modul |
| EMIS 1 | Emission 1 |
| EMIS 2 | Emission 2 |
| AUCH SPULEN | Sogar Spulen |
| FRT FOG | Nebelscheinwerfer |
| HDM WASH | Unterlegscheibe des Scheinwerfer-Treibermoduls |
| HORN | Horn |
| LO BEAM DRL | Abblendlicht DRL |
| LO BEAM DRL LINKS | Abblendlicht-Tagfahrleuchten (links) |
| DRL LT | Linke Tagfahrleuchten |
| LT HI BEAM | Linker Fernlichtscheinwerfer |
| LT LO BEAM | Linker Abblendlichtscheinwerfer |
| LT LO BEAM | Linker Abblendlichtscheinwerfer |
| DRL / LT LO BEAM | Tagfahrleuchten / Abblendlicht links |
| LTR | Zigarettenanzünder |
| MISC IGN | Zündung |
| NAV MTR | Navigationsmotor |
| ODD COILS | Ungerade Spulen |
| PED PROT | Nicht benutzt |
| PWR-MODIERUNG | PassKey-Modul, Körpersteuerungsmodul |
| RT HI BEAM | Rechter Fernlichtscheinwerfer |
| RT LO BEAM | Rechter Abblendlichtscheinwerfer |
| SCHONEN | Schonen |
| STR / WHL / ILLUM | Lenkradbeleuchtung |
| TCM BATT | Batterie des Getriebesteuergeräts |
| TRANS OIL RLY | Getriebeölrelais |
| WPR | Scheibenwischer |
| WSW PUMP | Scheibenwaschpumpe |
| J-Case-Sicherungen | |
| ABS MTR | ABS-Motor |
| BLWR | Gebläse |
| BRK VAC PUMPE | Bremsvakuumpumpe |
| LÜFTER 1 | Lüfter 1 |
| LÜFTER 2 | Lüfter 2 |
| DEFOG HINTEN | Heckscheibenheizung |
| SCHONEN | Schonen |
| EPB | Elektrische Feststellbremse |
| MRTD | MR Ride / Suspension Control |
| STRTR | Anlasser |
| TRANS PUMPE | Getriebepumpe |
| WSW / HTR | Scheibenwaschanlage |
| Leistungsschalter | |
| SCHEINWERFER WASCHEN | Scheinwerferwaschanlage |
| Relais | |
| A / C CMPRSR CLTCH | Klimakompressorkupplung |
| DRL (OHNE VERSTECKT) LO BEAM (VERSTECKT) |
Tagfahrleuchten (ohne Entladung mit hoher Intensität), Abblendlicht (Scheinwerfer mit hoher Intensität) |
| LO BEAM | Abblendlicht |
| INCL | Ladeluftkühlerpumpe |
| ENG PUMP | Motorpumpe |
| LÜFTER S / P. | Lüfter Serie / Parallel |
| LÜFTER 1 | Lüfter 1 |
| LÜFTER 2 | Lüfter 2 |
| SCHEINWERFER WASCHEN | Scheinwerferwaschanlage |
| HI BEAM | Fernlichtscheinwerfer |
| HORN | Horn |
| IGN 1 | Zündung 1 |
| LO BEAM (OHNE VERSTECKT) LT DRL (VERSTECKT) |
Abblendlicht (ohne Entladung mit hoher Intensität), linke Tagfahrleuchte (Entladung mit hoher Intensität) |
| LT DRL | Linke Tagfahrleuchten |
| PWR / TRN | Antriebsstrang |
| DEFOG HINTEN | Heckscheibenheizung |
| SCHONEN | Schonen |
| STRTR | Anlasser |
| WPR | Scheibenwischer |
| WPR HI | Scheibenwischer High Speed |
| WSW PUMP | Scheibenwaschpumpe |
| NEBELSCHEINWERFER | Nebelscheinwerfer |
| RT DRL (HID) | Richtige Tagfahrleuchte (Entladung mit hoher Intensität) |
| RT DRL | Richtige Tagfahrleuchte |
ad vertisements
Gepäckraum

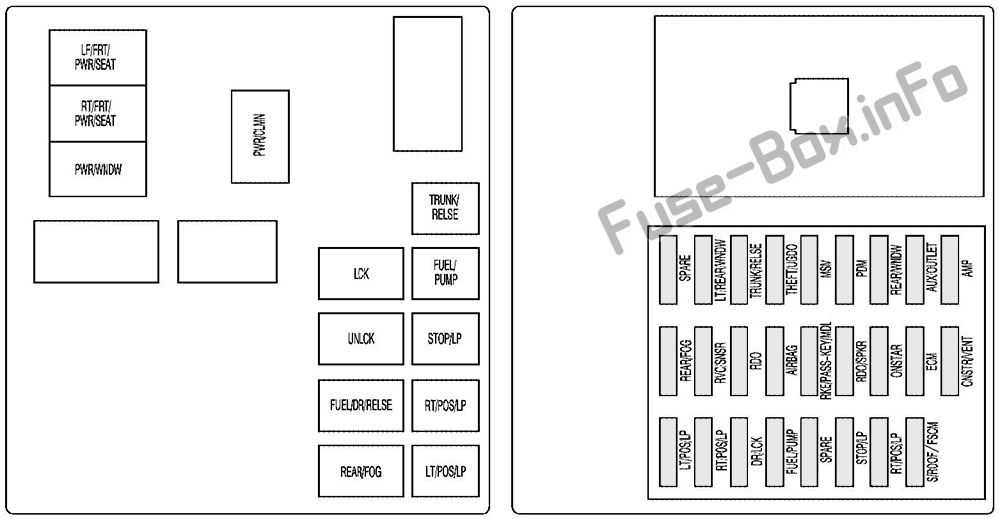

Zuordnung der Sicherungen und Relais im Gepäckraum (2008, 2009)
| Name | Beschreibung |
|---|---|
| AIRBAG | Airbag-System |
| AMPERE | Verstärker |
| AUX / OUTLET | Hilfssteckdose |
| CNSTR / VENT | Kanisterentlüftung |
| DR / LCK | Türschloss |
| ECM | Motorsteuergerät (ECM) |
| BENZINPUMPE | Benzinpumpe |
| LT / POS / LP | Linke Positionslampe |
| LT / REAR / WNDW | Linke Heckscheibe |
| MSM | Memory Seat-Modul |
| ONSTAR | OnStar® System |
| PDM | Beifahrertürmodul |
| RDO | Audiosystem |
| RDO / SPKR | Audio-Lautsprecher |
| HINTEN / NEBEL | Nicht benutzt |
| HINTEN / WNDW | Heckscheibe |
| RKE / PASS-KEY / MDL | Remote Keyless Entry System, Funktionsmodul zur Diebstahlsicherung bei Pass-Key-Diebstahl |
| RT / POS / LP | Lampe für rechte Position |
| RVC / SNSR | Geregelter Spannungsregelungssensor |
| S / DACH | Schiebedach |
| FSCM | Steuersystem für Kraftstoffsystem |
| SCHONEN | Schonen |
| STOP / LP | Bremsleuchte |
| Diebstahl / UGDO | Diebstahlschutzsystem, Universal Home Remote System |
| TRUNK / RELSE | Stammfreigabe |
| Relais | |
| BENZINPUMPE | Benzinpumpe |
| LCK | Sperren |
| LT FRT / PWR / SEAT | Links vorne elektrischer Sitz |
| LT / POS / LP | Linke Positionslampe |
| PWR CLMN | Servolenkungssäule |
| PWR / WNDW | Elektrischer Fensterheber |
| HINTEN / NEBEL | Nicht benutzt |
| RT FRT / PWR / SEAT | Rechter Vordersitz |
| RT / POS / LP | Lampe für rechte Position |
| SCHONEN | Schonen |
| KRAFTSTOFF / DR / RELSE | Nicht benutzt |
| STOP / LP | Bremsleuchte |
| TRUNK / RELSE | Stammfreigabe |
| UNLCK | Freischalten |
2010, 2011, 2012, 2013, 2014
ad vertisements
Motorraum
Zuordnung der Sicherungen und Relais im Motorraum (2010-2014)
| № | Beschreibung |
|---|---|
| Mini-Sicherungen | |
| 11 | Nicht benutzt |
| 19 | Antiblockiersystem (ABS) |
| 22 | Anzeige |
| 23 | Nicht verwendet CTS-V Wagon: Schiebedach |
| 24 | Körpersteuerungsmodul 1 |
| 25 | Automatisches Vorwärtsbeleuchtungssystem (nur HID) |
| 26 | Körpersteuerungsmodul 5 |
| 27 | Körpersteuerungsmodul 4 |
| 28 | Navigationsmotor |
| 29 | CTS: Allradantrieb CTS-V: Nicht verwendet |
| 30 | Batterie des Getriebesteuergeräts |
| 31 | Horn |
| 33 | CTS: Linker Abblendlichtscheinwerfer (nur für Privathaushalte ohne Versteck) CTS-V: Nicht verwendet |
| 34 | Fußgängerschutzsystem (nur Export) |
| 35 | Körpersteuerungsmodul 3 |
| 36 | Körpersteuerungsmodul 2 |
| 38 | Scheinwerferwaschanlage (nur versteckt) |
| 40 | CTS: Rechter Abblendlichtscheinwerfer (nur für den Hausgebrauch, nicht versteckt) CTS-V: Nicht verwendet |
| 41 | Klimakompressorkupplung |
| 43 | Abblendlicht-Tagfahrleuchten (nicht HID), linke Tagfahrleuchten (HID), linker Anhänger-Blinker (nur Export) |
| 46 | Linker Fernlichtscheinwerfer |
| 47 | Rechter Fernlichtscheinwerfer |
| 50 | Rechte Tagfahrleuchte, Scheibenwaschpumpe |
| 51 | Zündschalter des Airbagsystems |
| 52 | Zündung des Motorsteuergeräts, Zündung des Getriebesteuergeräts |
| 54 | Leistungsmodifikation (Wegfahrsperrenmodul, Zündschalter) |
| 55 | CTS: Nicht verwendet CTS-V: Ladeluftkühlerpumpe |
| 56 | Scheibenwischer |
| 57 | Rechtes Abblendlicht (nur HID) |
| 58 | Tagfahrleuchten (nicht versteckt), linkes Abblendlicht (nur versteckt) |
| 59 | Rechte Tagfahrleuchte (nur HID), rechter Anhänger-Blinker (nur Export) |
| 60 | Hilfssteckdose der Instrumententafel |
| 61 | Luftqualitätssensor, Innenrückspiegel, Rückfahrkamera |
| 62 | Zündung |
| 64 | Lenkradbeleuchtung |
| 65 | Nebelscheinwerfer (nur versteckt) |
| 69 | Körpersteuerungsmodul 6, Körpersteuerungsmodul 7 |
| 70 | Emissionen 1 |
| 71 | Sogar Zündspulen |
| 72 | CTS: Motorsteuergerät CTS-V: Ungerade Zündspulen |
| 73 | Emissionen 2 |
| 74 | CTS: Ungerade Zündspulen CTS-V: Motorsteuergerät |
| 75 | CTS: Getriebeausgangsdrehzahlsensor, Bremsvakuumrelais CTS-V: Nicht verwendet |
| 76 | Schonen |
| 77 | Schonen |
| 78 | Schonen |
| 79 | Schonen |
| 80 | Schonen |
| 81 | Schonen |
| J-Case-Sicherungen | |
| 6 | Lüfter 2 |
| 7 | Lüfter 1 |
| 8 | Anlasser |
| 9 | CTS: Bremsvakuumpumpe CTS-V: Nicht verwendet |
| 10 | Antiblockiersystem Motor |
| 13 | Nicht benutzt |
| 14 | Elektrische Feststellbremse |
| 15 | Nicht benutzt |
| 16 | Nicht benutzt |
| 17 | Gebläsemotor |
| 18 | CTS Coupé und Limousine, CTS-V Wagen: Heckscheiben-Defogger CTS Wagen: Batterie des Getriebesteuergeräts |
| 37 | CTS: Anhänger (nur Export) CTS-V: Magnetische Fahr- / Federungssteuerung |
| Relais | |
| 1 | Lüfter 2 |
| 2 | Lüfter 1 |
| 3 | Anlasser |
| 4 | Heckscheiben-Defogger |
| 5 | Hilfssteckdose der Instrumententafel |
| 12 | Horn |
| 20 | Scheinwerferwaschanlage (nur versteckt) |
| 21 | Lüfter (Serie / Parallel) |
| 32 | Klimakompressorkupplung |
| 39 | Coupé und Limousine: Scheibenwaschpumpenwagen : Nicht verwendet |
| 42 | Rechte Tagfahrleuchte, Anhänger Blinker |
| 44 | Abblendlicht (nicht HID), linke Tagfahrleuchte (HID), linker Anhängerblinker (nur Export) |
| 45 | Nebelscheinwerfer (nur versteckt) |
| 48 | Fernlichtscheinwerfer |
| 49 | Tagfahrleuchten (nicht versteckt), Abblendlicht (HID) |
| 53 | Nicht benutzt |
| 63 | Hauptzündung |
| 66 | Scheibenwischer |
| 67 | Antriebsstrang |
| 68 | Scheibenwischer High Speed |
ad vertisements
Gepäckraum

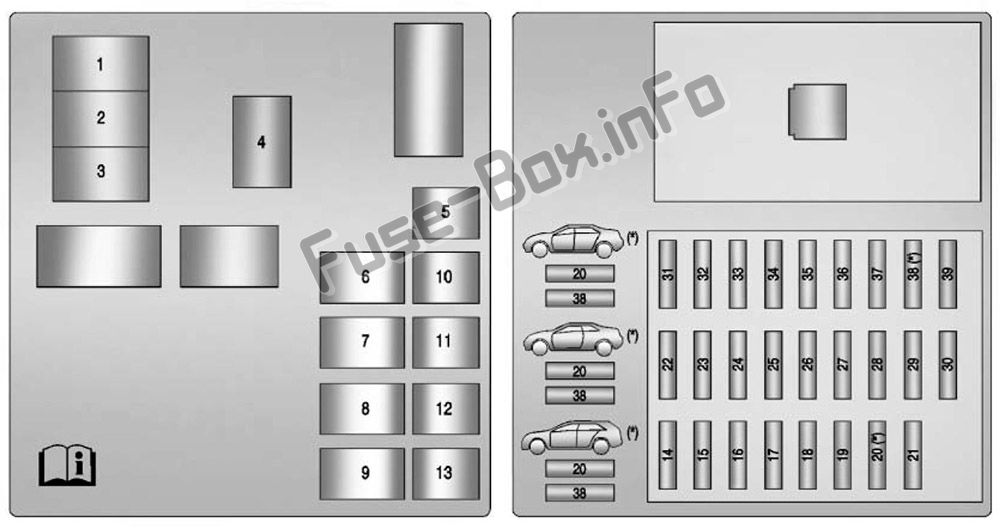

Zuordnung der Sicherungen und Relais im Gepäckraum (2010-2014)
| № | Beschreibung |
|---|---|
| Mini-Sicherungen | |
| 14 | Lampe für rechte Position |
| 15 | Linke Positionslampe |
| 16 | Türschloss |
| 17 | Konsole / Zusatzsteckdose |
| 18 | Hecknebel / Export Body Control Modul (nur Export) |
| 19 | Coupé und Limousine: Trunk Release Wagon: Heckscheibenwischer / -waschanlage |
| 20 | Coupé: Easy Entry Seats Wagen: Scheibenwaschpumpe |
| 21 | CTS: Schiebedach CTS-V: Kraftstoffpumpe |
| 22 | Lampe für rechte Position (nur Export) |
| 23 | Geregelter Spannungsregelungssensor |
| 24 | Audiosystem (Radio) |
| 25 | Airbag-System |
| 26 | Remote Keyless Entry / PASS-Key® Diebstahlschutzmodul |
| 27 | Audio-Lautsprecher / Subwoofer |
| 28 | OnStar-System |
| 29 | Motorsteuerungsmodul |
| 30 | Kanisterentlüftung |
| 31 | CTS: Kraftstoffpumpe CTS-V: Differentialkühlpumpe hinten |
| 33 | Bremsleuchten (nur Export) |
| 34 | Diebstahlschutzsystem / Universal-Garagentoröffner |
| 35 | Memory Seat-Modul |
| 36 | Beifahrertürmodul |
| 38 | Coupé und Limousine: Nicht gebraucht Wagen: Hintere Hilfssteckdose |
| 39 | Verstärker |
| Leistungsschalter | |
| 1 | Fahrersitzschalter |
| 2 | Beifahrersitzschalter |
| 3 | Power Windows |
| 4 | Servolenkungssäule |
| 32 | Linker Heckscheibenschalter |
| 37 | Rechter Heckscheibenschalter |
| Relais | |
| 5 | Bremsleuchten (nur Export) |
| 6 | Türschloss |
| 7 | Tür entriegeln |
| 8 | Tankklappe entriegeln (nur Export) |
| 9 | Lampe für rechte Position (nur Export) |
| 10 | Konsole / Zusatzsteckdose |
| 11 | Coupé und Limousine: Trunk Release Wagon: Nicht verwendet |
| 12 | Seitenmarkierungsleuchten |
| 13 | Linke Positionslampen |
