Hier finden Sie die Sicherungskasten-Belegung für den Toyota Camry Solara XV20 der Baujahre 1998 bis 2003. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Toyota Solara 1998-2003
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Toyota Camry Solara XV20?
- Was zeigt die Sicherungsbelegung?
- Weitere Toyota Sicherungskasten-Belegungen
Sicherungsanordnung Toyota Solara 1998-2003
Die Sicherungen des Zigarettenanzünders (Steckdose) im Toyota Solara sind die Sicherungen #30 (Steckdose) und #38 (Zigarettenanzünder) im Sicherungskasten der Instrumententafel.
Sicherungskasten im Fahrgastraum

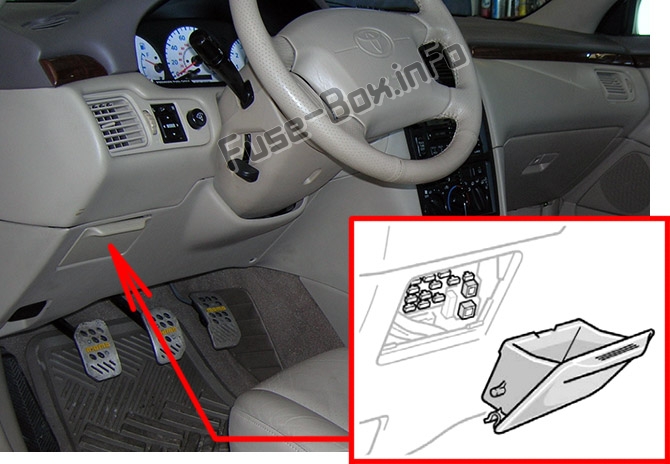

Lage des Sicherungskastens
Der Sicherungskasten befindet sich hinter dem Ablagefach auf der Instrumententafel (Fahrerseite).

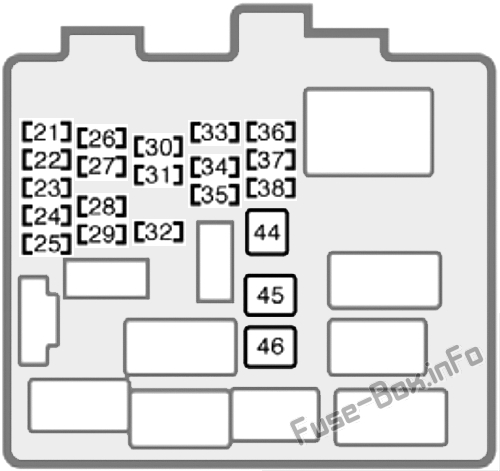

Sicherungsdiagramm
ad vertisements
Belegung der Sicherungen in der Instrumententafel
| № | Name | Ampere | Beschreibung |
|---|---|---|---|
| 21 | SITZHEIZUNG | 20A | 1998-2001: Nicht verwendet; 2002-2003: Sitzheizungen |
| 22 | HEIZUNG | 10 A | Klimaanlage, Heckscheibenheizung, Startsystem |
| 23 | MESSGERÄT | 10 A | Anzeigen und Anzeigen, Rückfahrscheinwerfer, Tempomat, Ladesystem, Traktionskontrolle, Tagfahrlichtsystem, elektrische Fensterheber, Service-Erinnerungsanzeigen und Warnsummer |
| 24 | WISCHER | 25A | Scheibenwischer und -waschanlage |
| 25 | SPIEGELHEIZUNG | 10 A | Antibeschlagsanlage für Außenspiegel |
| 26 | ECU-IG | 15A | Geschwindigkeitsregelanlage, Antiblockiersystem, SRS-Airbag-System, Gurtstraffer, Diebstahlsicherung, Schaltsperren-Kontrollsystem, Traktionskontrolle, Tagfahrlicht-System, Verriegelung mit Funkfernbedienung, Multiport-Kraftstoffeinspritzanlage/Sequential Multi -Saugrohreinspritzsystem |
| 27 | IGN | 5A | Anzeigen und Messgeräte, Ladesystem, SRS-Airbag-System, Gurtstraffer, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 28 | STOPPEN | 15A | Bremslichter, Geschwindigkeitsregelanlage, hoch montierte Bremsleuchte, Antiblockiersystem, Schaltsperre-Steuerung, Mehrkanal-Kraftstoffeinspritzsystem / sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 29 | SCHWANZ | 10 A | Standlicht, Kennzeichenbeleuchtung, Rücklicht, Seitenmarkierungsleuchten vorn, Tagfahrlichtanlage, Mehrkanal-Einspritzanlage/sequentielle Mehrkanal-Einspritzanlage |
| 30 | STECKDOSE | 15A | Steckdose |
| 31 | OBD | 7,5A | On-Board-Diagnosesystem |
| 32 | NEBEL | 15A | Nebelscheinwerfer |
| 33 | ANLASSER | 5A | Anzeigen und Messgeräte, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 34 | TÜR | 25A | Elektrisches Türschlosssystem, Diebstahlschutzsystem |
| 35 | PANEL | 7,5A | Anzeige und Messgerät, Audiosystem, Zigarettenanzünder, Handschuhfachbeleuchtung, Uhr, Instrumententafelbeleuchtung, Service-Erinnerungsanzeigen, Klimaanlagen-Bedienfeldbeleuchtung, Aschenbecherleuchte, Notblinker, Tagfahrlichtsystem, Heckscheibenheizung, elektronisch gesteuertes Automatikgetriebe System |
| 36 | WENDE | 7,5A | Notbeleuchtung |
| 37 | RAD-№2 | 7,5A | Audiosystem |
| 38 | CIG | 15A | Zigarettenanzünder, Schaltschloss-Steuerungssystem, elektrische Rückspiegelsteuerung, Diebstahlschutzsystem, elektrisches Türverriegelungssystem, SRS-Airbagsystem, Gurtstraffer, Außenspiegelheizung, Klimaanlage |
| 44 | DEF | 40A | Heckscheibenheizung |
| 45 | DWR | 30A | Fensterhebersteuerung, elektrisch verstellbarer Sitz, elektrisches Monddach |
| 46 | AM1 | 40A | Keine Schaltung |
Motorraum-Sicherungskästen
Lage des Sicherungskastens
Je nach Ausführung und Ausstattung gibt es zwei oder drei Sicherungsblöcke.
ad vertisements
Sicherungsdiagramm
Belegung der Sicherungen im Motorraum
| № | Name | Ampere | Beschreibung |
|---|---|---|---|
| 1 | A/F HTR | 25A | A/F-Sensor |
| 2 | ETCS | 10 A | 2AZ-FE-Motor: Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 3 | Klimaanlage | 10 A | Klimaanlage |
| 4 | 10 A | Ersatzsicherung | |
| 5 | 15A | Ersatzsicherung | |
| 6 | 30A | Ersatzsicherung | |
| 7 | ALT-S | 5A | Ladestation |
| 8 | HEAD_RH(HI) oder HEAD_RH(UPR) oder HEAD(RH) | 20A | Rechter Scheinwerfer (Fernlicht) |
| 9 | EFI | 15A/20A | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem (1MZ-FE: 15A; 2AZ-FE: 20A) |
| 10 | HORN | 10 A | Hupe, Diebstahlschutzsystem |
| 11 | GEFAHR | 15A | Notbeleuchtung |
| 12 | AM2 | 30A | Anzeige und Anzeige, SRS-Airbagsystem, Gurtstraffer, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Sicherungen „IGN“ und „ST“ |
| 13 | TEL | 5A | Keine Schaltung |
| 14 | HEAD_LH(HI) oder HEAD_LH(UPR) oder HEAD(LH) | 20A | Scheinwerfer links (Fernlicht) |
| fünfzehn | RADIO 1 | 20A | Audiosystem |
| 16 | KUPPEL | 7,5A | Diebstahlschutzsystem, Tagfahrlichtsystem, Uhr, Verriegelung mit Funkfernbedienung, Zündschalterlicht, persönliches Licht, Kofferraumlicht, elektrisches Monddach, Innenbeleuchtung, Kosmetikspiegelbeleuchtung, Türinnenbeleuchtung, elektrisches Türschlosssystem, Viertelverkleidung Innenleuchte |
| 17 | ECU-B | 10 A | Geschwindigkeitsregelanlage, Antiblockiersystem, SRS-Airbag-System, Gurtstraffer |
| 18 | DRL 2 | 5A | DRL №2 5 A: Tagfahrlichtsystem |
| 19 | H-LP_LH(LWR) | 10 A | Scheinwerfer links (Abblendlicht) |
| 20 | H-LP_RH(LWR) | 10 A | Rechter Scheinwerfer (Abblendlicht) |
| 39 | CDS | 30A | Elektrische Kühlventilatoren |
| 40 | RDI | 30A | Elektrische Kühlventilatoren |
| 41 | MAIN | 40A | „HEAD RH(UPR)“ oder „HEAD(RH)“, „HEAD LH(UPR)“ oder „HEAD(LH)“, „H−LP LH(LWR)“, „H−LP RH(LWR)“ Sicherungen |
| 42 | HTR | 50A | Sicherungen „AM1“ und „A/C“ |
| 43 | T-STK | 30A | Cabrioverdecksteuerung, Viertelfenstersteuerung |
| 47 | ALT | 100A | Sicherungen „RDI“ und „CDS“ |
| 48 | FL-ABS | 60A | Antiblockiersystem |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Toyota Camry Solara XV20?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
