Hier finden Sie die Sicherungskasten-Belegung für den Toyota Camry XV20 der Baujahre 1997 bis 2001. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Toyota Camry 1997-2001
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Toyota Camry XV20?
- Was zeigt die Sicherungsbelegung?
- Weitere Toyota Sicherungskasten-Belegungen
Sicherungsanordnung Toyota Camry 1997-2001
Die Sicherungen des Zigarettenanzünders (Steckdose) im Toyota Camry sind die Sicherungen Nr. 29 („POWER-OUTLET“) und Nr. 37 („CIG“) im Sicherungskasten der Instrumententafel.
Sicherungskasten im Fahrgastraum

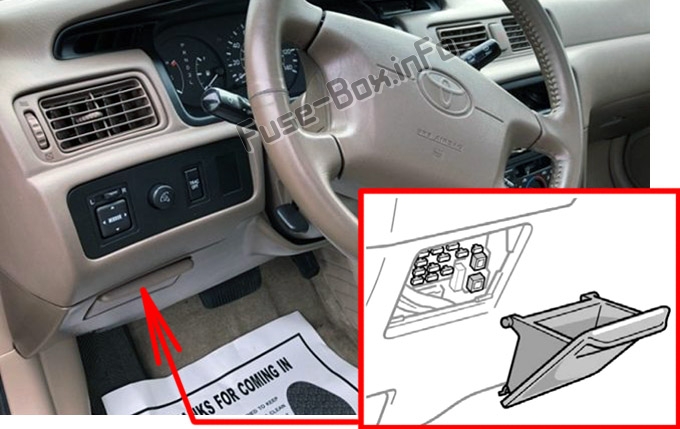

Lage des Sicherungskastens
Der Sicherungskasten befindet sich hinter dem Ablagefach in der Instrumententafel (auf der Fahrerseite).

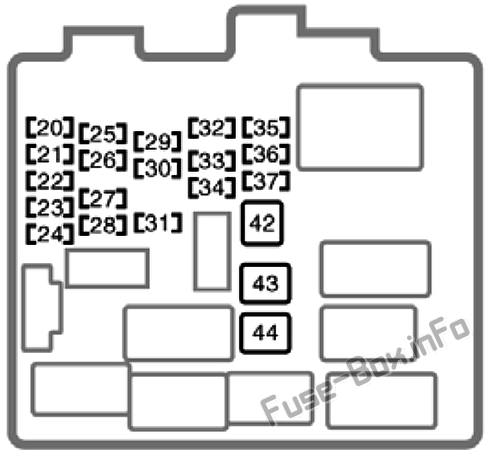

Sicherungsdiagramm
Belegung der Sicherungen in der Instrumententafel
| № | Name | Ampere | Beschreibung |
|---|---|---|---|
| 20 | SITZHEIZUNG | 20A | 1997-2000: Nicht verwendet; 2001: Sitzheizung |
| 21 | HEIZUNG | 10 A | Klimaanlage, Heckscheibenheizung, Startsystem |
| 22 | MESSGERÄT | 10 A | Anzeigen und Anzeigen, Rückfahrscheinwerfer, Tempomat, Ladesystem, Traktionskontrolle, Tagfahrlichtsystem, elektrische Fensterheber, Service-Erinnerungsanzeigen und Warnsummer |
| 23 | WISCHER | 20A oder 25A | Scheibenwischer und -waschanlage (1997-1998: 20A; 1999-2001: 25A) |
| 24 | SPIEGELHEIZUNG | 10 A | Antibeschlagsanlage für Außenspiegel |
| 25 | ECU-IG | 15A | Geschwindigkeitsregelanlage, Antiblockiersystem, elektrische Antenne, SRS-Airbag-System, Gurtstraffer, Diebstahlschutzsystem, Schaltsperren-Kontrollsystem, Traktionskontrolle, Tagfahrlicht-System, Verriegelung mit Funkfernbedienung, Multiport-Kraftstoffeinspritzsystem / sequentielles Multiport-Kraftstoffeinspritzsystem |
| 26 | IGN | 5A | Anzeigen und Messgeräte, Ladesystem, SRS-Airbag-System, Gurtstraffer, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 27 | STOPPEN | 15A | Bremslichter, Geschwindigkeitsregelanlage, hoch montierte Bremsleuchte, Antiblockiersystem, Schaltsperre-Steuerung, Mehrkanal-Kraftstoffeinspritzsystem / sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 28 | SCHWANZ | 10 A | Standlicht, Kennzeichenbeleuchtung, Rücklicht, Seitenmarkierungsleuchten vorn, Tagfahrlichtanlage, Mehrkanal-Einspritzanlage/Sequentielle Mehrkanal-Einspritzanlage |
| 29 | STECKDOSE | 15A | Steckdose |
| 30 | OBD | 7,5A | On-Board-Diagnosesystem |
| 31 | NEBEL | 15A | Keine Schaltung |
| 32 | ANLASSER | 5A | Anzeigen und Messgeräte, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 33 | TÜR | 25A | 1997-1999: Elektrisches Türschlosssystem, Diebstahlschutzsystem, Tankklappensteuerungssystem; 2000-2001: Elektrisches Türschlosssystem, Diebstahlschutzsystem |
| 34 | PANEL | 7,5A | Anzeige und Messgerät, Audiosystem, Zigarettenanzünder, Handschuhfachbeleuchtung, Uhr, Instrumententafelbeleuchtung, Service-Erinnerungsanzeigen, Klimaanlagen-Bedienfeldbeleuchtung, Aschenbecherleuchte, Notblinker, Tagfahrlichtsystem, Sitzheizungssteuerung, Heckscheibenheizung , elektronisch gesteuertes Automatikgetriebe |
| 35 | WENDE | 7,5A | Notbeleuchtung |
| 36 | RAD-№2 | 7,5A | Audiosystem, Powerantenne |
| 37 | CIG | 15A | Zigarettenanzünder, Schaltschloss-Steuerungssystem, elektrische Rückspiegelsteuerung, Diebstahlschutzsystem, elektrisches Türverriegelungssystem, SRS-Airbagsystem, Gurtstraffer, Außenspiegelheizung, Klimaanlage |
| 42 | DEF | 40A | Heckscheibenheizung |
| 43 | DWR | 30A | Fensterhebersteuerung, elektrisch verstellbarer Sitz, elektrisches Monddach |
| 44 | AM1 | 40A | 1999: Scheinwerferreiniger; 2000-2001: „POWER-OUTLET“, „CIG“, „RAD-№2“, „TURN“, „WIPER“, „ECU-IG“, „GAUGE“ und „HEATER“ Sicherungen |
ad vertisements
Motorraum-Sicherungskasten
Lage des Sicherungskastens
Im Motorraum dieses Toyota Camry befinden sich je nach Version und Ausstattung zwei oder drei Sicherungsblöcke.

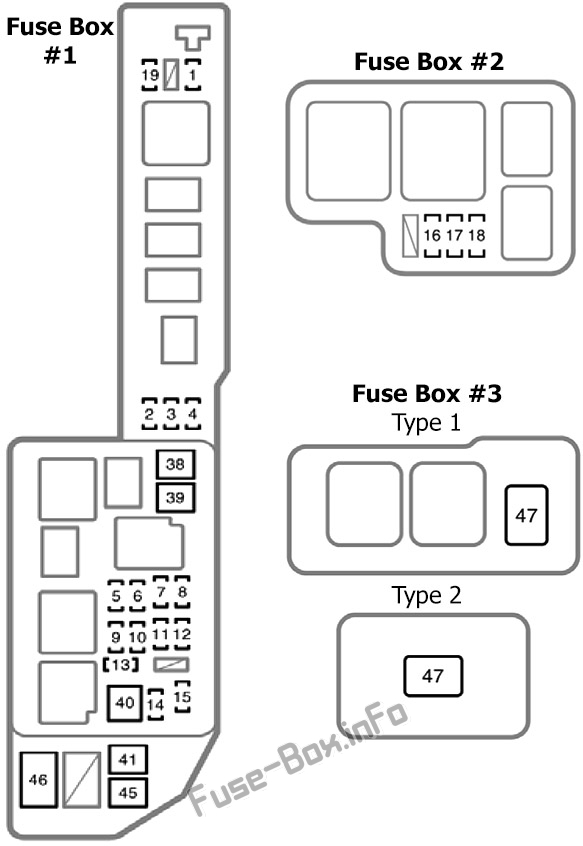

Sicherungsdiagramm
ad vertisements
Belegung der Sicherungen im Motorraum
| № | Name | Ampere | Beschreibung |
|---|---|---|---|
| 1 | Klimaanlage | 10 A | Klimaanlage |
| 2 | ERSATZTEIL | 10 A | Ersatzteil |
| 3 | ERSATZTEIL | 15A | Ersatzteil |
| 4 | ERSATZTEIL | 30A | Ersatzteil |
| 5 | ALT-S | 5A | Ladestation |
| 6 | KOPF (RH-HI) oder KOPF RH (UPR) oder KOPF (RH) | 15A oder 20A | Rechter Scheinwerfer (1997-1999: 15A; 2000-2001: 20A) |
| 7 | EFI | 15A | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 8 | HORN | 10 A | Hupe, Diebstahlschutzsystem |
| 9 | GEFAHR | 10A oder 15A | Notblinker (1997-1999: 10A; 2000-2001: 15A) |
| 10 | AM2 | 30A | Anzeige und Anzeige, SRS-Airbagsystem, Gurtstraffer, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Sicherungen „IGN“ und „STARTER“ |
| 11 | TEL | 5A | Keine Schaltung |
| 12 | KOPF (LH-HI) oder KOPF LH (UPR) oder KOPF (LH) | 15A oder 20A | Linker Scheinwerfer (1997-1999: 15A; 2000-2001: 20A) |
| 13 | RADIO 1 | 20A | Audiosystem |
| 14 | KUPPEL | 7,5A | Diebstahlschutzsystem, Tagfahrlichtsystem, Uhr, Verriegelung mit Funkfernbedienung, Zündschalterlicht, persönliches Licht, Kofferraumlicht, elektrisches Monddach, Innenbeleuchtung, Kosmetikspiegelbeleuchtung, Türinnenbeleuchtung, elektrisches Türschlosssystem |
| fünfzehn | ECU-B | 7,5A oder 10A | Geschwindigkeitsregelanlage, Antiblockiersystem, SRS-Airbagsystem, Gurtstraffer (1997: 7,5A; 1998-2001: 10A) |
| 16 | DRL 2 | 5A | Tagfahrlichtsystem |
| 17 | KOPF (LH-LO) oder H-LP LH (LWR) | 10 A | Linker Scheinwerfer |
| 18 | KOPF (RH-LO) oder H-LP RH (LWR) | 10 A | Rechter Scheinwerfer |
| 19 | A/F HTR | 25A | 1997: Nicht verwendet; 1998-2001: A/F-Sensor |
| 38 | CDS | 30A | Elektrische Kühlventilatoren |
| 39 | RDI | 30A | Elektrische Kühlventilatoren |
| 40 | MAIN | 40A | Sicherungen „HEAD RH(UPR)“, „HEAD (RH)“, „H-LP RH(LWR)“ und „HEAD (LH)“ |
| 41 | HTR | 50A | Sicherungen „AM1“ und „A/C“ |
| 45 | T-STK oder CDS 2 | 30A | Keine Schaltung |
| 46 | ALT | 100A | Sicherungen „RDI“ und „CDS“ |
| 47 | FL-ABS | 60A | Antiblockiersystem |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Toyota Camry XV20?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
