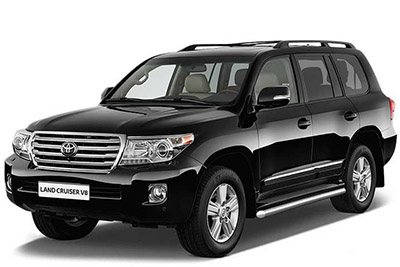

In diesem Artikel betrachten wir den Toyota Land Cruiser der fünften Generation (200/J200/V8), der von 2007 bis heute erhältlich ist. Hier finden Sie Sicherungskasten-Diagramme des Toyota Land Cruiser 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 und 2018 , informieren Sie sich über die Lage der Sicherungsbleche im Fahrzeug und erfahren Sie mehr über die Zuordnung jeder Sicherung (Sicherungslayout).
der Inhalt
Sicherungsanordnung Toyota Land Cruiser 2008-2018
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Toyota Land Cruiser 200 sind die Sicherungen Nr. 1 „CIG“ (Zigarettenanzünder) und Nr. 26 „PWR OUTLET“ (Steckdose) im Sicherungskasten Nr. 1 der Instrumententafel.
Sicherungskasten im Fahrgastraum №1 (links)
Lage des Sicherungskastens
Der Sicherungskasten befindet sich unter der Instrumententafel (auf der linken Seite), unter der Abdeckung.

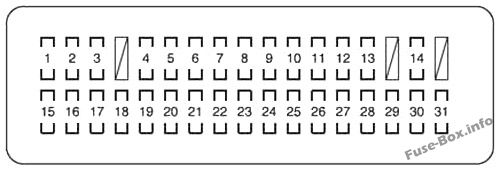

Sicherungskastendiagramm
Belegung der Sicherungen im Fahrgastraum-Sicherungskasten №1
| № | Name | Ampere | Funktion/Komponente |
|---|---|---|---|
| 1 | CIG | fünfzehn | Zigarettenanzünder |
| 2 | BK/UP LP | 10 | Rückfahrscheinwerfer, Anhänger |
| 3 | ACC | 7,5 | Audiosystem, Multi-Display-Baugruppe, Gateway-ECU, Hauptkörper-ECU, Spiegel-ECU, Rücksitz-Entertainment, Smart-Key-System, Uhr |
| 4 | PANEL | 10 | Allradantrieb, Aschenbecher, Zigarettenanzünder, Bremssteuerung, Kühlbox, Tempomat, Mittendifferenzialsperre, Multi-Display-Baugruppe, Sitzheizung, Klimaanlage, Handschuhfachbeleuchtung, Notblinker, Audiosystem, Scheinwerferreinigungsschalter, Inverter, Fahrpositionsspeichersystem, Außenrückspiegelschalter, Überkopfmodul, Ausschalter für Rollerkennung der Kopfairbags, Schalthebelschalter, Lenkschalter, VSC OFF-Schalter, Konsolenschalter |
| 5 | ECU-IG NO.2 | 10 | Klimaanlage, Heizung, Dachmodul, ABS, VSC, Lenksensor, Gierraten- und G-Sensor, Hauptkörper-ECU, Bremslichter, Monddach, Uhr, EC-Spiegel |
| 6 | WINDE | 5 | Keine Schaltung |
| 7 | Klimaanlage IG | 10 | Kühlbox, Kondensatorlüfter, Kühlerkompressor, Heckscheiben- und Außenspiegelbeschlag, Klimaanlage |
| 8 | SCHWANZ | fünfzehn | Rückleuchten, Kennzeichenleuchten, Nebelscheinwerfer, Seitenmarkierungsleuchten vorn, Seitenmarkierungsleuchten hinten, Standlicht |
| 9 | WISCHER | 30 | Scheibenwischer |
| 10 | WSH | 20 | Scheibenwaschanlage |
| 11 | RR WISCHER | fünfzehn | Heckscheibenwischer und -waschanlage |
| 12 | 4WD | 20 | 4WD |
| 13 | LH-IG | 5 | Lichtmaschine, Sitzheizung, Scheibenwischer-Enteiser, Sicherheitsgurt vorn, Notblinker, Inverter, Schalthebelschalter |
| 14 | ECU-IG NO.1 | 5 | ABS, VSC, Neigungs- und Teleskoplenkung, Gateway-ECU, Shift-Lock-System, Tempomat, Sicherheitsgurt vor Kollision, Scheinwerferreiniger, Multi-Display-Baugruppe, Fahrpositionsspeichersystem, elektrisches Türschlosssystem |
| fünfzehn | S/DACH | 25 | Monddach |
| 16 | RR TÜR RH | 20 | Elektrische Fensterheber |
| 17 | MIR | fünfzehn | Spiegel-ECU, Außenspiegelheizungen |
| 18 | RR TÜR LH | 20 | Elektrische Fensterheber |
| 19 | FR TÜR LH | 20 | Elektrische Fensterheber |
| 20 | FR TÜR RH | 20 | Elektrische Fensterheber |
| 21 | RR NEBEL | 7,5 | Keine Schaltung |
| 22 | Klimaanlage | 7,5 | Klimaanlage |
| 23 | AM1 | 5 | Keine Schaltung |
| 24 | TI&TE | fünfzehn | Neigungs- und Teleskoplenkung |
| 25 | FR P/SITZ RH | 30 | Energiesitz |
| 26 | PWR-AUSGANG | fünfzehn | Steckdose |
| 27 | OBD | 7,5 | On-Board-Diagnose |
| 28 | PSB | 30 | Sicherheitsgurt vor Kollision |
| 29 | TÜR NR.1 | 25 | Hauptkörper-ECU |
| 30 | FR P/SITZ LH | 30 | Energiesitz |
| 31 | WANDLER | fünfzehn | Wandler |
ad vertisements
Sicherungskasten im Fahrgastraum №2 (rechts)
Lage des Sicherungskastens
Es befindet sich unter der Instrumententafel (auf der rechten Seite), unter der Abdeckung.
Sicherungskastendiagramm
Belegung der Sicherungen im Fahrgastraum-Sicherungskasten №2
| № | Name | Ampere | Funktion/Komponente |
|---|---|---|---|
| 1 | RSFLH | 30 | Keine Schaltung |
| 2 | B./DR CLSR RH | 30 | Keine Schaltung |
| 3 | B./DR CLSR LH | 30 | Keine Schaltung |
| 4 | RSF RH | 30 | Keine Schaltung |
| 5 | TÜR DL | fünfzehn | Keine Schaltung |
| 6 | AHC-B | 20 | Keine Schaltung |
| 7 | TEL | 5 | Multimedia |
| 8 | TOW BK/UP | 7,5 | Abschleppen |
| 9 | AHC-B NO.2 | 10 | Keine Schaltung |
| 10 | ECU-IG NO.4 | 5 | Reifendruck-Warnsystem |
| 11 | SITZ-KLIMALÜFTER | 10 | Ventilatoren |
| 12 | SITZ-HTR | 20 | Sitzheizung |
| 13 | AFS | 5 | Keine Schaltung |
| 14 | ECU-IG NR.3 | 5 | Geschwindigkeitsregelanlage |
| fünfzehn | STRG HTR | 10 | Beheiztes Lenksystem |
| 16 | Fernseher | 10 | Multi-Display-Baugruppe |
Motorraum-Sicherungskasten (2008-2013)

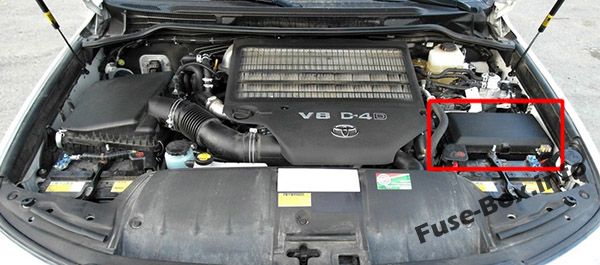

Lage des Sicherungskastens
Der Sicherungskasten befindet sich im Motorraum (links).

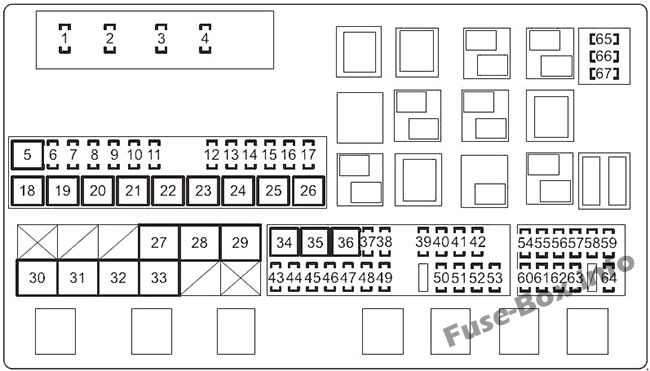

Sicherungskastendiagramm (2008-2013)
ad vertisements
Belegung der Sicherungen im Motorraum (2008-2013)
| № | Name | Ampere | Funktion/Komponente |
|---|---|---|---|
| 1 | A/F | fünfzehn | A/F-Heizung |
| 2 | HORN | 10 | Horn |
| 3 | EFI HAUPT | 25 | EFI, A/F-Heizung |
| 4 | IG2 HAUPT | 30 | Injektor, Zündung, Messgerät |
| 5 | RR Klimaanlage | 50 | Gebläseregler |
| 6 | SITZ-Klimaanlage LINKS | 25 | Sitzheizungen und -lüfter |
| 7 | RR S/HTR | 20 | Sitzheizung hinten |
| 8 | ENTEISER | 20 | Scheibenwischer-Enteiser |
| 9 | CDS-LÜFTER | 25 | Kondensatorlüfter |
| 10 | ABSCHLEPPSCHWANZ | 30 | Rücklichtsystem zum Abschleppen |
| 11 | RR P/SITZ | 30 | Keine Schaltung |
| 12 | ALT-CDS | 10 | Generator-Kondensator |
| 13 | FR NEBEL | 7,5 | Nebelscheinwerfer |
| 14 | SICHERHEIT | 5 | Sicherheitshorn |
| fünfzehn | SITZ-Klimaanlage RH | 25 | Sitzheizungen und -lüfter |
| 16 | STOPPEN | fünfzehn | Bremslichter, hoch montiertes Bremslicht, Bremssteuerung, Anhängerkupplung, ABS, VSC, Hauptkörper-ECU, EFI, Anhänger |
| 17 | ABSCHLEPPBRK | 30 | Bremssteuerung |
| 18 | RR AUTO A/C | 50 | Klimaanlage hinten |
| 19 | PTC-1 | 50 | PTC-Heizung |
| 20 | PTC-2 | 50 | PTC-Heizung |
| 21 | PTC-3 | 50 | PTC-Heizung |
| 22 | RH-J/B | 50 | RH-J/B |
| 23 | SUB BATT | 40 | Abschleppen |
| 24 | VGRS | 40 | VGRS-Steuergerät |
| 25 | H-LP CLN | 30 | Scheinwerferreiniger |
| 26 | ENTSCHLAG | 30 | Heckscheibenheizung |
| 27 | HTR | 50 | Klimaanlage vorne |
| 28 | PBD | 30 | Keine Schaltung |
| 29 | LH-J/B | 150 | LH-J/B |
| 30 | ALT | 180 | Generator |
| 31 | A/PUMPE NR.1 | 50 | Al FAHRER |
| 32 | A/PUMPE NR.2 | 50 | Al TREIBER 2 |
| 33 | MAIN | 40 | Scheinwerfer, Tagfahrlichtanlage, HEAD LL, HEAD RL, HEAD LH, HEAD RH |
| 34 | ABS1 | 50 | Abs |
| 35 | ABS2 | 30 | Abs |
| 36 | NS | 30 | Startersystem |
| 37 | IMB | 7,5 | ID-Code-Box, Smart-Key-System, GBS |
| 38 | AM2 | 5 | Hauptkörper-ECU |
| 39 | DOME2 | 7,5 | Waschtischleuchten, Dachmodul, Innenleuchte hinten |
| 40 | ECU-B2 | 5 | Fahrpositionsspeichersystem |
| 41 | AMP 2 | 30 | Audiosystem |
| 42 | RSE | 7,5 | Unterhaltung auf den Rücksitzen |
| 43 | ABSCHLEPPEN | 30 | Abschleppen |
| 44 | TÜR NR.2 | 25 | Hauptkörper-ECU |
| 45 | STR-SPERRE | 20 | Lenkschlosssystem |
| 46 | TURN-HAZ | fünfzehn | Messgerät, Blinker vorn, Blinker hinten, Anhängerkupplung |
| 47 | EFI HAUPT2 | 20 | Benzinpumpe |
| 48 | ETCS | 10 | EFI |
| 49 | ALT-S | 5 | IC-ALT |
| 50 | AMP 1 | 30 | Audiosystem |
| 51 | RAD NR.1 | 10 | Navigationssystem, Audiosystem |
| 52 | ECU-B1 | 5 | Smart-Key-System, Overhead-Modul, Neigungs- und Teleskoplenkung, Messgerät, Kühlbox, Gateway-ECU, Lenksensor |
| 53 | DOME1 | 5 10 (ab 2013) |
Beleuchtetes Einstiegssystem, Uhr |
| 54 | KOPF LINKS | fünfzehn | Scheinwerfer Fernlicht (links) |
| 55 | KOPF LL | fünfzehn | Scheinwerfer Abblendlicht (links) |
| 56 | INJ | 10 | Injektor, Zündanlage |
| 57 | GETROFFEN | 5A | Meter |
| 58 | IGN | 10 | Stromkreis offen, SRS-Airbag-System, Gateway-ECU, Insassenerkennungssystem, Smart-Key-System, ABS, VSC, Lenkschlosssystem, GBS |
| 59 | DRL | 5 | Tagfahrlicht |
| 60 | KOPF RH | fünfzehn | Scheinwerfer Fernlicht (rechts) |
| 61 | KOPF RL | fünfzehn | Scheinwerfer Abblendlicht (rechts) |
| 62 | EFI NR.2 | 7,5 | Lufteinspritzsystem, Luftmengenmesser, EVP VSV, O2 SSR, KEY OFF PMP, AI DRIVER, AI EX VSV, ACIS VSV |
| 63 | RR A/C NO.2 | 7,5 | Keine Schaltung |
| 64 | DEF NR.2 | 5 | Antibeschlagsanlage für Außenspiegel |
| 65 | ERSATZTEIL | 5 | Ersatzsicherung |
| 66 | ERSATZTEIL | fünfzehn | Ersatzsicherung |
| 67 | ERSATZTEIL | 30 | Ersatzsicherung |
Motorraum-Sicherungskasten (2014-2018)
Lage des Sicherungskastens
Es gibt zwei Sicherungsblöcke – links und rechts im Motorraum.

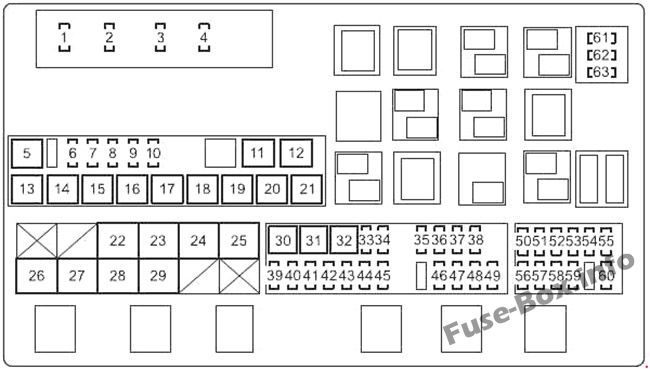

Sicherungskasten Nr. 1 Diagramm
ad vertisements
Zuordnung der Sicherungen im Motorraum-Sicherungskasten №1 (2014-2018)
| № | Name | Ampere | Funktion/Komponente |
|---|---|---|---|
| 1 | A/F | fünfzehn | A/F-Heizung |
| 2 | HORN | 10 | Horn |
| 3 | EFI HAUPT | 25 | EFI, A/F-Heizung, Kraftstoffpumpe |
| 4 | IG2 HAUPT | 30 | INJ, IGN, MET |
| 5 | RR Klimaanlage | 50 | Gebläseregler |
| 6 | CDS-LÜFTER | 25 | Kondensatorlüfter |
| 7 | RR S/HTR | 20 | Sitzheizung hinten |
| 8 | FR NEBEL | 7,5 | Nebelscheinwerfer |
| 9 | STOPPEN | fünfzehn | Bremslichter, hoch montiertes Bremslicht, Bremssteuerung, ABS, VSC, Hauptkörper-ECU, EFI, Anhänger |
| 10 | SITZ-Klimaanlage LINKS | 25 | Sitzheizungen und -lüfter |
| 11 | HWD4 | 30 | Keine Schaltung |
| 12 | HWD3 | 30 | Keine Schaltung |
| 13 | AHC | 50 | Keine Schaltung |
| 14 | PTC-1 | 50 | PTC-Heizung |
| fünfzehn | PTC-2 | 50 | PTC-Heizung |
| 16 | PTC-3 | 50 | PTC-Heizung |
| 17 | RH-J/B | 50 | RH-J/B |
| 18 | SUB BATT | 40 | Abschleppen |
| 19 | VGRS | 40 | VGRS-Steuergerät |
| 20 | H-LP CLN | 30 | Scheinwerferreiniger |
| 21 | ENTSCHLAG | 30 | Heckscheibenheizung |
| 22 | SUB-R/B | 100 | SUB-R/B |
| 23 | HTR | 50 | Klimaanlage vorne |
| 24 | PBD | 30 | Keine Schaltung |
| 25 | LH-J/B | 150 | LH-J/B |
| 26 | ALT | 180 | Generator |
| 27 | A/PUMPE NR.1 | 50 | KI-TREIBER |
| 28 | A/PUMPE NR.2 | 50 | KI-TREIBER 2 |
| 29 | MAIN | 40 | Scheinwerfer, Tagfahrlichtanlage, HEAD LL, HEAD RL, HEAD LH, HEAD RH |
| 30 | ABS1 | 50 | Abs |
| 31 | ABS2 | 30 | Abs |
| 32 | NS | 30 | Startersystem |
| 33 | IMB | 7,5 | ID-Code-Box, Smart-Key-System, GBS |
| 34 | AM2 | 5 | Hauptkörper-ECU |
| 35 | DOME2 | 7,5 | Waschtischleuchten, Dachmodul, Innenleuchte hinten |
| 36 | ECU-B2 | 5 | Fahrpositionsspeichersystem |
| 37 | AMP 2 | 30 | Audiosystem |
| 38 | RSE | 7,5 | Unterhaltung auf den Rücksitzen |
| 39 | ABSCHLEPPEN | 30 | Abschleppen |
| 40 | TÜR NR.2 | 25 | Hauptkörper-ECU |
| 41 | STR-SPERRE | 20 | Lenkschlosssystem |
| 42 | TURN-HAZ | fünfzehn | Meter, vordere Blinker, seitliche Blinker, hintere Blinker, Anhänger |
| 43 | EFI HAUPT2 | 20 | Benzinpumpe |
| 44 | ETCS | 10 | EFI |
| 45 | ALT-S | 5 | IC-ALT |
| 46 | AMP 1 | 30 | Audiosystem |
| 47 | RAD NR.1 | 10 | Navigationssystem, Audiosystem, Parkassistenzsystem |
| 48 | ECU-B1 | 5 | Smart-Key-System, Overhead-Modul, Neigungs- und Teleskoplenkung, Messgerät, Kühlbox, Gateway-ECU, Lenksensor |
| 49 | DOME1 | 10 | Beleuchtetes Einstiegssystem, Uhr |
| 50 | KOPF LINKS | fünfzehn | Scheinwerfer Fernlicht (links) |
| 51 | KOPF LL | fünfzehn | Scheinwerfer Abblendlicht (links) |
| 52 | INJ | 10 | Injektor, Zündanlage |
| 53 | GETROFFEN | 5 | Meter |
| 54 | IGN | 10 | Stromkreis offen, SRS-Airbag-System, Gateway-ECU, Smart-Key-System, ABS, VSC, Lenkschlosssystem, GBS |
| 55 | DRL | 5 | Tagfahrlicht |
| 56 | KOPF RH | fünfzehn | Scheinwerfer Fernlicht (rechts) |
| 57 | KOPF RL | fünfzehn | Scheinwerfer Abblendlicht (rechts) |
| 58 | EFI NR.2 | 7,5 | Lufteinspritzsystem, Luftmengenmesser |
| 59 | RR A/C NO.2 | 7,5 | Keine Schaltung |
| 60 | DEF NR.2 | 5 | Antibeschlagsanlage für Außenspiegel |
| 61 | ERSATZTEIL | 5 | Ersatzsicherung |
| 62 | ERSATZTEIL | fünfzehn | Ersatzsicherung |
| 63 | ERSATZTEIL | 30 | Ersatzsicherung |
ad vertisements
Sicherungskasten #2 Diagramm
Zuordnung der Sicherungen im Motorraum-Sicherungskasten №2 (2014-2018)
| № | Name | Ampere | Funktion/Komponente |
|---|---|---|---|
| 1 | HWD1 | 30 | Keine Schaltung |
| 2 | ABSCHLEPPBRK | 30 | Bremssteuerung |
| 3 | RR P/SITZ | 30 | Keine Schaltung |
| 4 | DWR HTR | 7,5 | Keine Schaltung |
| 5 | ENTEISER | 20 | Scheibenwischer-Enteiser |
| 6 | ALT-CDS | 10 | ALT-CDS |
| 7 | SICHERHEIT | 5 | SICHERHEIT |
| 8 | SITZ A/C RH | 25 | Sitzheizungen und -lüfter |
| 9 | AI PMP HTR | 10 | AI Pumpenheizung |
| 10 | ABSCHLEPPSCHWANZ | 30 | Rücklichtsystem zum Abschleppen |
| 11 | HWD2 | 30 | Keine Schaltung |
