Hier finden Sie die Sicherungskasten-Belegung für den Toyota Land Cruiser Prado 90/J90 der Baujahre 1996 bis 2002. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Toyota Land Cruiser Prado 1996-2002
- Lage des Sicherungskastens
- Sicherungsdiagramm (Typ 1)
- Sicherungsdiagramm (Typ 2)
- Relaisbox
- Lage des Sicherungskastens
- Sicherungsdiagramm
- A/C-Relaisbox (Dual A/C)
- Zusätzliche Relaisbox (Diesel)
- ABS Relaisbox
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Toyota Land Cruiser Prado 90/J90?
- Was zeigt die Sicherungsbelegung?
- Weitere Toyota Sicherungskasten-Belegungen
Sicherungsanordnung Toyota Land Cruiser Prado 1996-2002

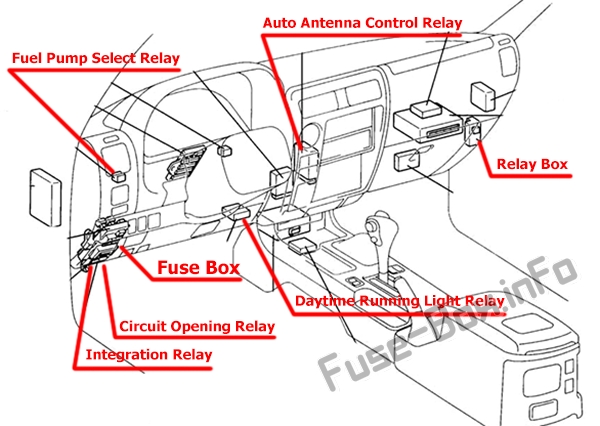

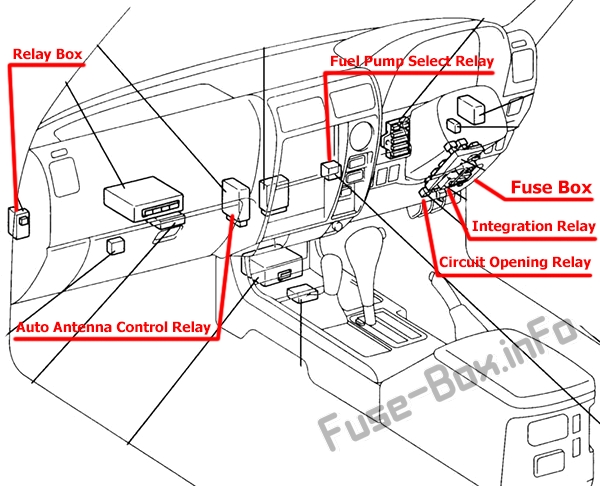

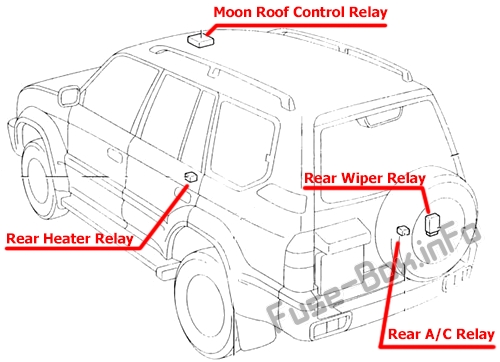

Übersicht Fahrgastraum
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Sicherungskasten im Fahrgastraum

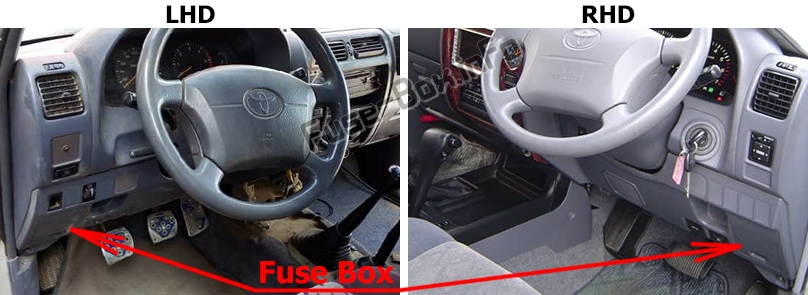

Lage des Sicherungskastens
Der Sicherungskasten befindet sich auf der Fahrerseite der Instrumententafel hinter der Abdeckung.
ad vertisements

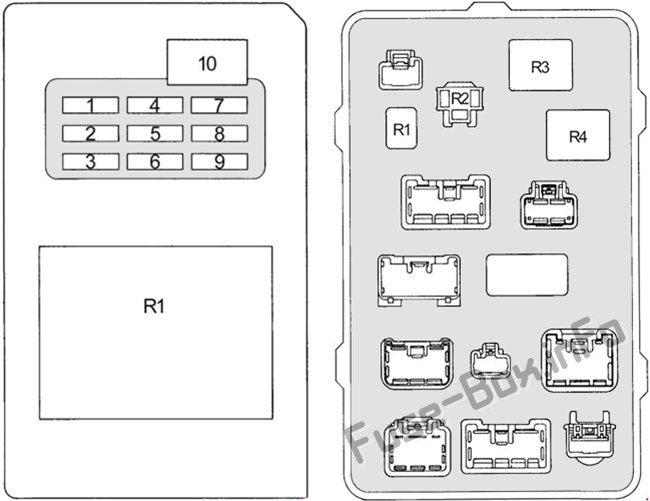

Sicherungsdiagramm (Typ 1)
Belegung der Sicherungen und Relais im Fahrgastraum-Sicherungskasten (Typ 1)
| № | Name | Beschreibung | Ampere |
|---|---|---|---|
| 1 | SITZ-HTR | Sitzheizung | fünfzehn |
| 2 | CIG | Zigarettenanzünder, Antenne, Radio und Player, Airbagsensoreinheit, Fernbedienungsspiegelschalter | fünfzehn |
| 3 | ECU-B | Nebelschlussleuchte, ABS-ECU, drahtloses Türschloss-ECU | fünfzehn |
| 4 | DIFF | 4WD-Steuer-ECU | 20 |
| 5 | WENDE | Blinker und Warnblinklicht | 10 |
| 6 | MESSGERÄT | Kombiinstrument, Rückfahrlicht, Lichtmaschine, Heckheizungsrelais, ABS-Warnleuchte, Tempomat-Kontrollleuchte, Zubehörzähler, 4WD-Steuer-ECU, „P“-Positionsschalter, Nebentankanzeige, Leistungsrelais, Antibeschlagrelais, Heckscheibenheizung Schalter, Sicherheitsgurt-Warnleuchte, Türinnenbeleuchtung, Neutralstartschalter | 10 |
| 7 | ECU-IG | Antenne, ABS-ECU, Tempomat-ECU, Windensteuerung und Steuerschalter, Spiegelheizungsschalter, MIR HTR-Relais | fünfzehn |
| 8 | WISCHER | Wischer und Waschanlage vorn, Wischer und Waschanlage hinten | 20 |
| 9 | IGN | Airbag-Sensor-Baugruppe, EFI-Relais, Ladekontrollleuchte, Transponderschlüsselcomputer, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Vorwärmstopper, Vergaser (3RZ-F) | 7,5 |
| 10 | ENERGIE | Elektrischer Sitz, Integrationsrelais (Türschloss), elektrische Fensterheber, elektrisches Monddach | 30 |
| Relais (vorne) | |||
| R1 | Integrationsrelais | ||
| Relais (Rückseite) | |||
| R1 | Horn | ||
| R2 | Blinker | ||
| R3 | Stromrelais | ||
| R4 | Entnebelung |

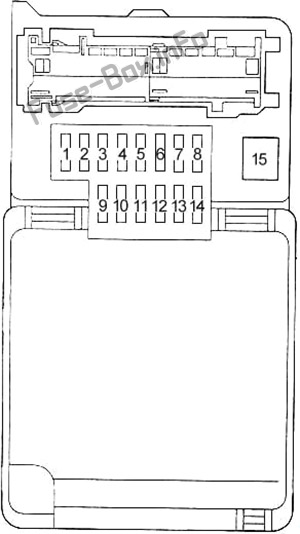

Sicherungsdiagramm (Typ 2)
Belegung der Sicherungen im Fahrgastraum-Sicherungskasten (Typ 2)
| № | Name | Beschreibung | Ampere |
|---|---|---|---|
| 1 | ACC | Zigarettenanzünder, Radio und Player, Uhr, Klimaanlage, Airbag-Sensor, Fernbedienungsspiegelschalter, Sicherheitsgurt | fünfzehn |
| 2 | IGN | Airbag-Sensor-Baugruppe, EFI-Relais, Ladekontrollleuchte, Transponderschlüsselcomputer, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Vorheiz-Zähler | 10 |
| 3 | UHR | Uhr | 10 |
| 4 | MESSGERÄT | Kombiinstrument, Rückfahrlicht, Lichtmaschine, Heckheizungsrelais, ABS-Warnleuchte, Tempomat-Kontrollleuchte, Zubehörzähler, 4WD-Steuer-ECU, „P“-Positionsschalter, Nebentankanzeige, Leistungsrelais, Antibeschlagrelais, Heckscheibenheizung Schalter, Sicherheitsgurt-Warnleuchte, Türinnenbeleuchtung, Neutralstartschalter | 10 |
| 5 | S-HTR | Sitzheizung | fünfzehn |
| 6 | HORN & HAZ | Notblinker, Hupen | fünfzehn |
| 7 | DIFF | 4WD-Steuer-ECU | 20 |
| 8 | ECU-B | Nebelschlussleuchte, Tempomat, drahtloses Türschloss-ECU | fünfzehn |
| 9 | NS | Startsystem | 5 |
| 10 | WISCHER | Wischer und Waschanlage vorn, Wischer und Waschanlage hinten | 20 |
| 11 | STOPPEN | Bremslichter, hoch montiertes Bremslicht, Schaltsperrensteuerungssystem, Antiblockiersystem | fünfzehn |
| 12 | ECU-IG | Antiblockiersystem, Tempomat | fünfzehn |
| 13 | DEF | Heckscheibenheizung | fünfzehn |
| 14 | SCHWANZ | Rücklicht, Kennzeichenbeleuchtung, Leuchtweitenregulierung, Türinnenbeleuchtung, Instrumentenbeleuchtung, Instrumententafel- und Schalterbeleuchtung, Tagfahrlichtrelais | 10 |
| fünfzehn | ENERGIE | Elektrischer Sitz, Integrationsrelais (Türschloss), elektrische Fensterheber, elektrisches Monddach | 30 |
ad vertisements

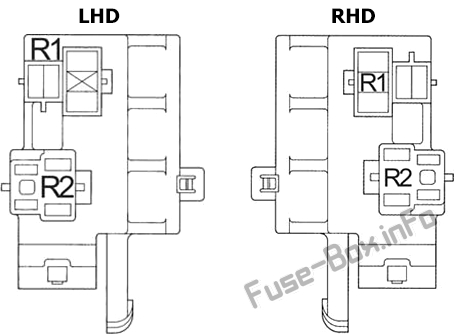

Relaisbox
| № | Relais |
|---|---|
| R1 | 5VZ-FE, 3RZ-FE mit Nebentank: Nebenkraftstoffpumpe forcierend 1KZ-TE: Überströmventil |
| R2 | – |
Übersicht Motorraum
Motorraum-Sicherungskasten
Lage des Sicherungskastens
ad vertisements

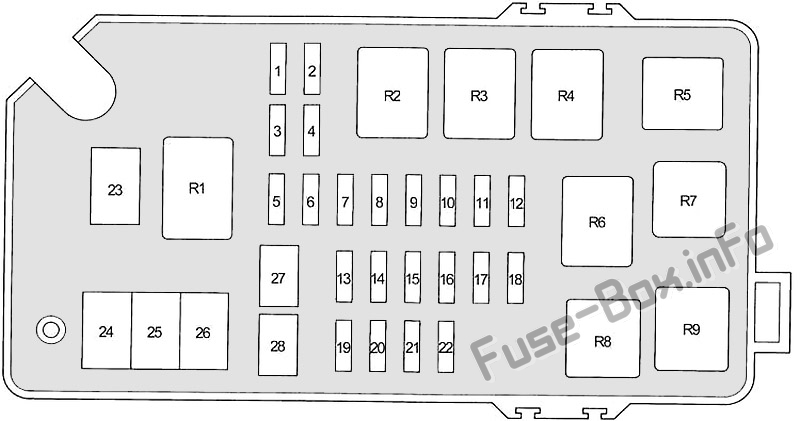

Sicherungsdiagramm
Zuordnung der Sicherungen und Relais im Motorraum
| № | Name | Beschreibung | Ampere |
|---|---|---|---|
| 1 | DWR-AUSGANG (FR) | Steckdosen | 20 |
| 2 | PWR-AUSGANG (RR) | Steckdosen | 20 |
| 3 | NEBEL | Nebellichter | fünfzehn |
| 4 | MIR HTR | Außenspiegelheizungen | fünfzehn |
| 5 | SCHWANZ | Rücklicht, Kennzeichenbeleuchtung, Leuchtweitenregulierung, Türinnenbeleuchtung, Instrumentenbeleuchtung, Instrumententafel- und Schalterbeleuchtung, Tagfahrlichtrelais | 10 |
| 5 | ETCS | Antiblockiersystem | fünfzehn |
| 5 | POWER HTR | Klimaanlage | fünfzehn |
| 6 | AC | Klimaanlage | 10 |
| 7 | KOPF (LO RH) | mit Tagfahrlicht: Rechter Scheinwerfer (Abblendlicht) | 10 |
| 8 | KOPF (LO LH) | mit Tagfahrlicht: Scheinwerfer links (Abblendlicht) | 10 |
| 9 | KOPF (rechts) | Rechter Scheinwerfer | 10 |
| 9 | KOPF (HI RH) | mit Tagfahrlicht: Rechter Scheinwerfer (Fernlicht) | 10 |
| 10 | KOPF (LH) | Linker Scheinwerfer | 10 |
| 10 | KOPF (HI LH) | mit Tagfahrlicht: Scheinwerfer links (Fernlicht) | 10 |
| 11 | PTC HTR | Viskose Heizung | 10 |
| 12 | NS | Startersystem | 7,5 |
| 13 | CDS-LÜFTER | Elektrischer Lüfter | 20 |
| 14 | ENTSCHLAG | Heckscheibenheizung | fünfzehn |
| fünfzehn | STOPPEN | Bremslichter, hoch montiertes Bremslicht, Schaltsperrkontrollsystem, Antiblockiersystem, Fahrzeugstabilitätskontrollsystem | fünfzehn |
| 16 | RR HTR | Heckheizung | 10 |
| 16 | OBD II | On-Board-Diagnosesystem | 7,5 |
| 17 | ALT-S | Ladestation | 7,5 |
| 18 | RR AC | Klimaanlage hinten | 20 |
| 19 | KUPPEL | Innenbeleuchtung, persönliche Beleuchtung, Gepäckraumbeleuchtung, Uhr, Audiosystem, Kilometerzähler, Antenne, Warnleuchte für offene Türen, Integrationsrelais | 10 |
| 20 | RADIO NR.2 | Audiosystem | fünfzehn |
| 21 | HAZ-HORN | Notblinker, Hupen | fünfzehn |
| 22 | EFI | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem | fünfzehn |
| 22 | ECD | 1KZ-TE: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem | fünfzehn |
| 23 | Abs | Antiblockiersystem | 60 |
| 23 | Abs | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem | 100 |
| 24 | HEIZUNG | Klimaanlage | 60 |
| 25 | GLÜHEN | Diesel: Motorglühanlage | 80 |
| 26 | ALT | Rücklichtrelais, „PWR OUTLET (FR)“, „PWR OUTLET (RR)“, „DEFOG“, „STOP“, „ALT-S“, „AM1“, „ABS“ | 100 |
| 26 | ALT | 1KZ-T, 3L: Rücklichtrelais, „PWR OUTLET (FR)“, „PWR OUTLET (RR)“, „DEFOG“, „STOP“, „ALT-S“, „AM1“ | 80 |
| 27 | AM1 | Zündschalter, Starteranlage, Scheinwerferreinigungsrelais, Kraftstoffvorwärmer, „ECU-B“, „GAUGE“ „POWER“ | 50 |
| 28 | AM2 | Zündschalter, Diode (Glühkerze), Zünder, Zündspule und Verteiler (Vergaser), „IGN“ | 30 |
| Relais | |||
| R1 | Dimmer (LHD Europa) | ||
| R2 | 5VZ-FE, 3RZ-FE: EFI 1KZ-TE: ECD |
||
| R3 | Außenspiegelheizungen (MIR HTR) | ||
| R4 | Heckscheibenheizung (DEFOG) | ||
| R5 | Steckdosen (PWR OUTLET) | ||
| R6 | Rückleuchten | ||
| R7 | Anlasser (Benzin (ST)) | ||
| R8 | Scheinwerfer (KOPF) | ||
| R9 | Heizung |
ad vertisements
A/C-Relaisbox (Dual A/C)
| № | Relais |
|---|---|
| R1 | Klimakompressorkupplung (MG CLT) |
| R2 | Elektrischer Lüfter (CDS FAN) |
Zusätzliche Relaisbox (Diesel)
| № | Relais |
|---|---|
| R1 | Anlasser (ST) |
| R2 | Glühsystem (SUB GLW) |

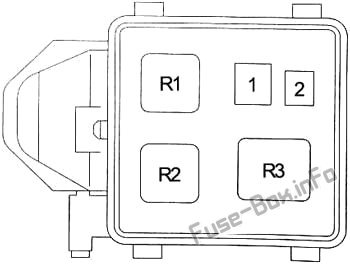

ABS Relaisbox
| № | Name | Beschreibung | Ampere |
|---|---|---|---|
| 1 | Abs | Antiblockiersystem | 60 |
| 2 | Abs | Antiblockiersystem | 40 |
| Relais | |||
| R1 | Traktionskontrollsystem (TRC) | ||
| R2 | Antiblockiersystem (ABS MTR) | ||
| R3 | Antiblockiersystem (ABS SOL) |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Toyota Land Cruiser Prado 90/J90?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
