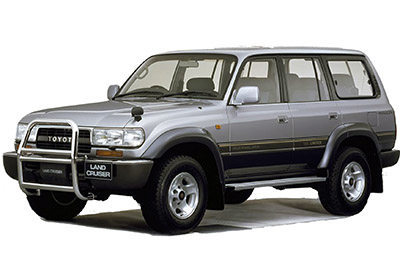

Hier finden Sie die Sicherungskasten-Belegung für den Toyota Land Cruiser 80/J80 der Baujahre 1990 bis 1997. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsanordnung Toyota Land Cruiser 80 (1990-1997)
- Passagierabteil
- Motorraum
- Sicherungskasten im Fahrgastraum
- Relaisbox
- Motorraum-Sicherungskasten
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Toyota Land Cruiser 80/J80?
- Was zeigt die Sicherungsbelegung?
- Weitere Toyota Sicherungskasten-Belegungen

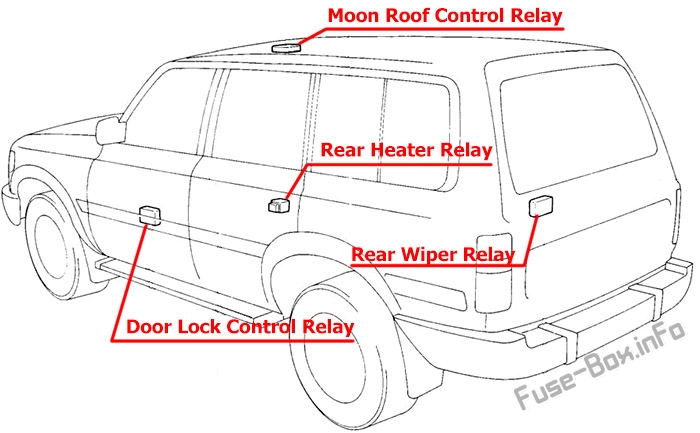

Sicherungsanordnung Toyota Land Cruiser 80 (1990-1997)
Sicherung für Zigarettenanzünder (Steckdose): Nr. 1 „CIG“ im Sicherungskasten der Instrumententafel

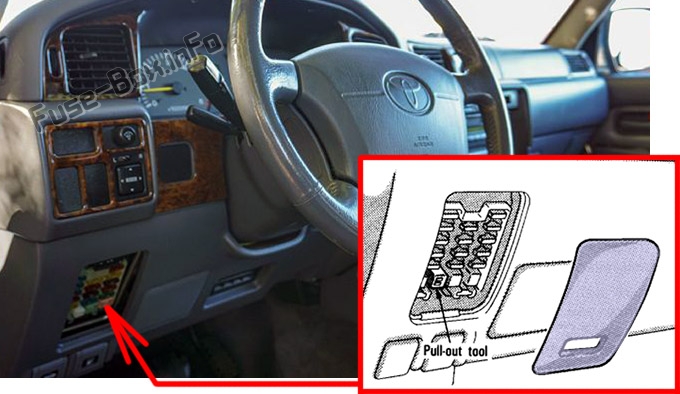

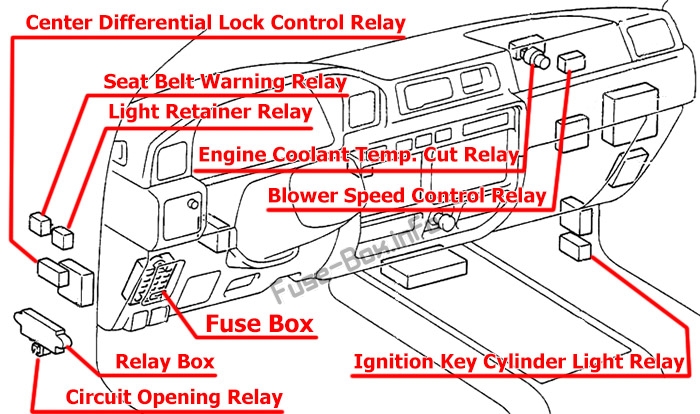

Passagierabteil
Es befindet sich hinter der Abdeckung auf der Fahrerseite des Armaturenbretts.

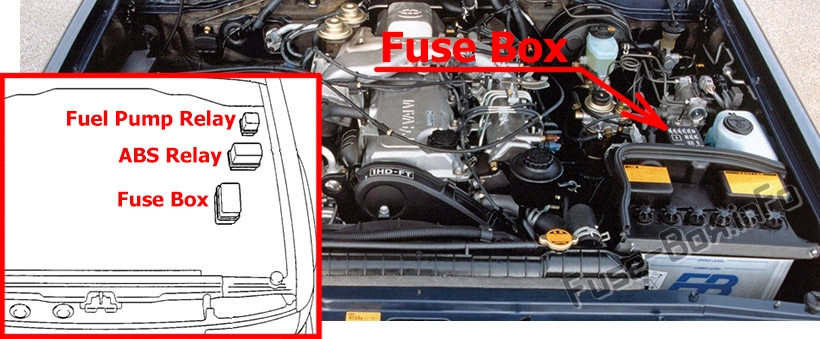

Motorraum
Der Sicherungskasten befindet sich in der Nähe der Batterie.
ad vertisements
Sicherungskasten im Fahrgastraum

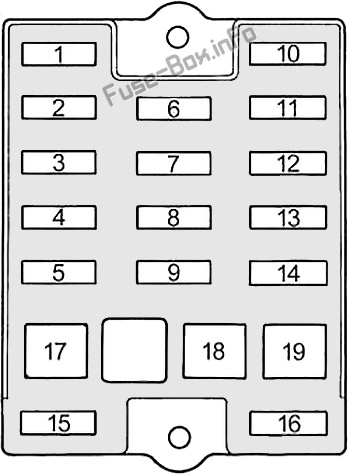

Belegung der Sicherungen in der Instrumententafel
| № | Name | Ampere | Beschreibung |
|---|---|---|---|
| 1 | CIG | 15A | Zigarettenanzünder, elektrisch verstellbare Rückspiegel, Digitaluhrenanzeige, Radio, Kassettenrekorder, elektrische Antenne, Schaltsperrsystem für Automatikgetriebe, SRS-Airbagsystem |
| 2 | SCHWANZ | 15A | Rückleuchten, Kennzeichenleuchten, Stand- und Seitenmarkierungsleuchten vorn, Instrumententafelleuchten, Uhr, Handschuhfachleuchte |
| 3 | OBD | 15A | On-Board-Diagnosesystem |
| 4 | STOPPEN | 10 A | Bremslichter, Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem, Geschwindigkeitsregelungs-Abschaltvorrichtung, Schaltsperrsystem für Automatikgetriebe |
| 5 | ENTSCHLAG | 20A | Heckscheibenheizung |
| 6 | WISCHER | 20A | Scheibenwischer und -waschanlage, Heckscheibenwischer und -waschanlage |
| 7 | MESSGERÄT | 10 A | Anzeigen und Messgeräte, Service-Erinnerungsanzeigen und Warnsummer (außer Entladungs- und Türöffnungs-Warnleuchten), Rückfahrleuchten |
| 8 | WENDE | 7,5A | Blinker |
| 9 | ECU-IG | 15A | Geschwindigkeitsregelanlage |
| 10 | ECU-B | 10 A | SRS-Airbagsystem |
| 11 | HINTEN-HTR | 20A | Klimaanlage |
| 12 | IGN | 7,5A | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Abgasreinigungssystem, SRS-Airbagsystem |
| 13 | AC | 10 A | Klimaanlage |
| 14 | DIFF | 30A | Differenzialsperrensystem |
| fünfzehn | – | – | Nicht benutzt |
| 16 | – | – | Nicht benutzt |
| 17 | – | – | Nicht benutzt |
| 18 | FL-HEIZUNG | 40A | Klimaanlage |
| 19 | FL-LEISTUNG | 30A | Elektrische Fensterheber, elektrische Türverriegelung, elektrisches Monddach |

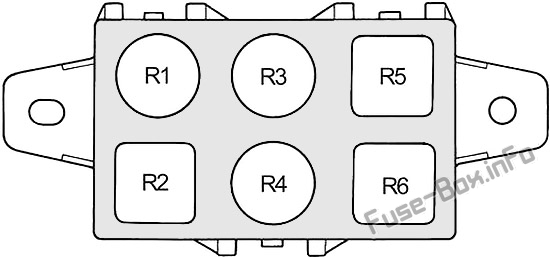

Relaisbox
| № | Relais |
|---|---|
| R1 | Entnebelung |
| R2 | Heizung |
| R3 | Stromrelais |
| R4 | Rücklicht |
| R5 | Blinker |
| R6 | Nicht benutzt |
| R7 | Lüfter |
| R8 | Gebläse hoch |
ad vertisements
Motorraum-Sicherungskasten

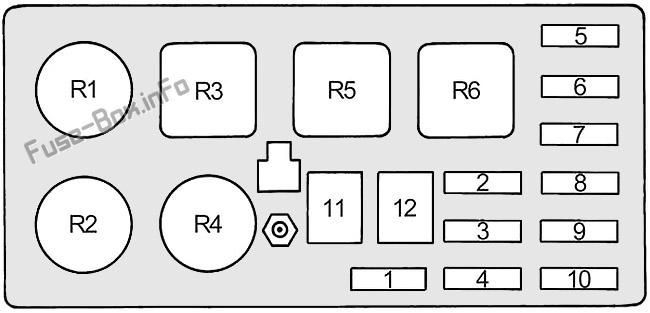

Belegung der Sicherungen im Motorraum
| № | Name | Ampere | Beschreibung |
|---|---|---|---|
| 1 | – | – | Nicht benutzt |
| 2 | AUFLADUNG | 7,5A | Ladesystem, Entladewarnleuchte |
| 3 | EFI | 15A | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 4 | CDS-LÜFTER | 20A | Keine Schaltung |
| 5 | KOPF (rechts) | 15A | Scheinwerfer rechts |
| 6 | KOPF (LH) | 15A | Scheinwerfer links |
| 7 | – | – | Nicht benutzt |
| 8 | – | – | Nicht benutzt |
| 9 | HAZ-HORN | 15A | Notblinker, Hupen |
| 10 | KUPPEL | 10 A | Innenbeleuchtung, persönliche Beleuchtung, Gepäckraumbeleuchtung, Zündschalterbeleuchtung, Warnleuchte für offene Türen, Uhr, Radio, Kassettenrekorder, elektrische Antenne, Waschtischbeleuchtung |
| 11 | AM1 | 50A | Alle Komponenten in den Kreisen „CIG“, „WIPER“, „GAUGE“, „TURN“, „ECU-IG“, „REAR-HTR“, „IGN“, „DIFF“ und „FL POWER“ |
| 12 | Abs | 60A | Antiblockiersystem |
| Relais | |||
| R1 | EFI-Haupt | ||
| R2 | Horn | ||
| R3 | Nicht benutzt | ||
| R4 | Nicht benutzt | ||
| R5 | Scheinwerfer | ||
| R6 | Nicht benutzt |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Toyota Land Cruiser 80/J80?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
