Das kompakte Supermini-Auto Audi A2 (8Z) im MPV-Stil wurde von 1999 bis 2005 hergestellt. Hier finden Sie Sicherungskastendiagramme des Audi A2 1999, 2000, 2001, 2002, 2003, 2004 und 2005 , Informationen zum Standort des Sicherungsklappen im Fahrzeug und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.

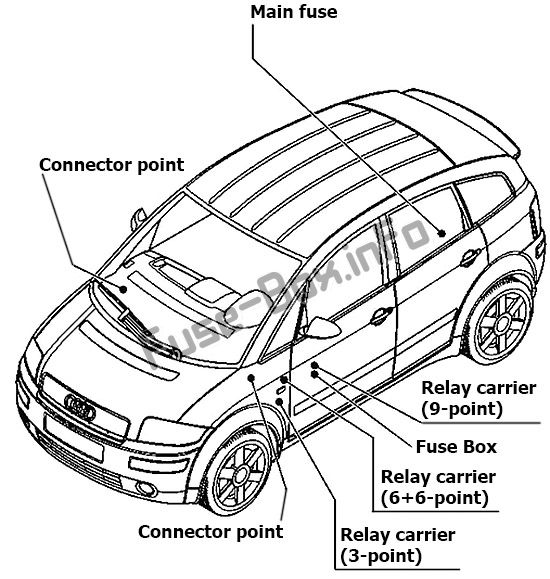

Sicherungslayout Audi A2 1999-2005
Sicherungen für Zigarettenanzünder / Steckdose im Audi A2 sind die Sicherungen Nr. 11 und 12 im Sicherungskasten neben dem linken Vordersitz.

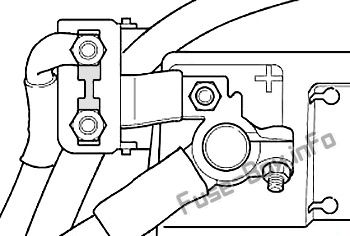

Hauptsicherung

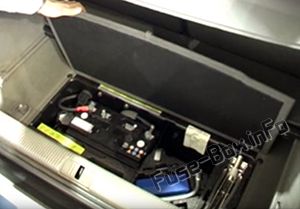

Es befindet sich auf der Batterie unter dem Boden im Kofferraum.
S88 – Streifensicherung (150A)
Sicherungs- und Relaiskasten (9-Punkt)

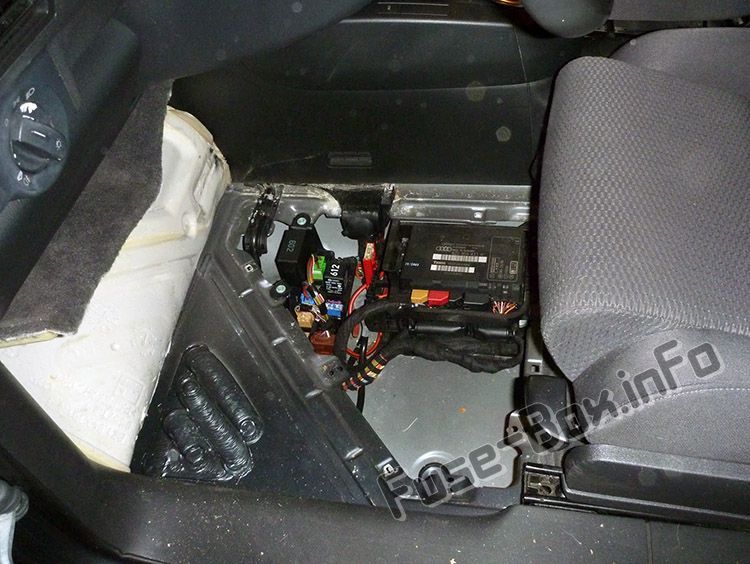

Es befindet sich unter dem Boden vor dem linken Vordersitz.
ad vertisements

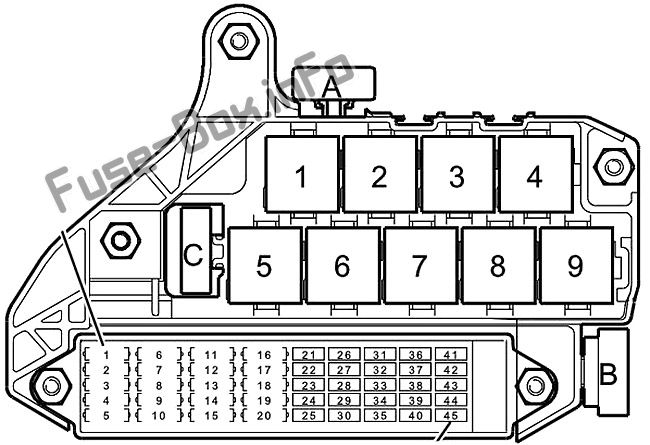

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais
| № | Bezeichnung | EIN |
|---|---|---|
| EIN | Multifunktions-Lenkradsicherung (S326) | 1 |
| Â | Zusätzliche Heizungssicherung (S126) | 60 |
| C. | Sicherung des Kühlerlüfter-Steuergeräts (S142) | 40 |
| 1 | Steuergerät mit Display im Schalttafeleinsatz | 10 |
| 2 | Navigationsschnittstelle Radio Spannungsstabilisator 2 Steuergerät für Antennenauswahl Steuergerät für Betriebselektronik, Navigation Navigations- / TV-Tuner- Verstärker |
20 |
| 3 | Spannungsstabilisator | 20 |
| 4 | KühlerlüfterRadiatorlüfter-Thermoschalter | 20 |
| 6 | Automatisches intermittierendes Wasch- / Wischrelais Schalter für Waschpumpe Schalter für intermittierenden Wischer |
25 |
| 7 | Warnblinkrelais | 15 |
| 8 | Zweifarbiges Hupenrelais Hupe / zweifarbiges Horn Steuergerät zur Einstellung des Schiebedachs |
25 |
| 10 | Anhängersteckdose | 30 |
| 11 | 12 V Steckdose | 20 |
| 12 | Zigarettenanzünder | 15 |
| 13 | Beheizter Fahrersitzregler Beheizter Beifahrersitzregler |
15 |
| 14 | Relais mit geringer Wärmeabgabe | 30 |
| 14 | Heizungssteuergerät | 20 |
| 15 | Luftaufbereitungssystem / Climatronic Bedien- und Anzeigeeinheit Beheizte Heckscheibe Beheiztes Heckscheibenrelais |
30 |
| 16 | Frischluftgebläseschalter Frischluftgebläsesteuergerät |
30 |
| 18 | Kraftstoffpumpe (Vorversorgungspumpe) | 20 |
| 19 | Lambdasondenheizung Lambdasondenheizung 1, nach dem Katalysator Magnetventil 1 des Aktivkohlefiltersystems (gepulst) Steuergerät für NOx-Sensor |
20 |
| 20 | Steuergerät 4LV (Einspritzsystem) Zündspule -1- mit Endstufe Zündspule -2- mit Ausgangsstufe Zündspule -3- mit Ausgangsstufe Zündspule -4- mit Ausgangsstufe |
20 |
| 22 | Doppelglühlampe für Scheinwerfer, links | 10 |
| 23 | Birnen – Check Warngerät Leuchtweitenregulierung Motor, rechts Twin – Glühlampe für Scheinwerfer, rechts |
15 |
| 24 | Warneinheit für Lampenprüfung Scheinwerferbereichssteuerungsmotor, links Doppel-Glühlampe für Scheinwerfer, links |
15 |
| 25 | Steuergerät für Mobiltelefon-Betriebselektronik Telefon- / Telematik-Steuergerät Antennenverstärker, Mobiltelefon |
5 |
| 26 | Warneinheit für Lampenprüfung Rücklichtbirne rechts Seitenglühlampe rechts |
5 |
| 27 | Warneinheit für Lampenprüfung Rücklichtbirne links Seitenlampe links |
5 |
| 28 | Diagnosestecker | 10 |
| 29 | Diagnosestecker Rückfahrscheinwerfer |
15 |
| 30 | Bremslichtschalter | 10 |
| 31 | Bremslichtschalter Heizelement (Kurbelgehäuseentlüftung) (MPI Motor, Dieselmotor) Luftmassen meterLow Heizleistungsrelais Hohe Wärmeausgangsrelais Tempomat Systemschalter Kühlerlüfter – Steuereinheit Zusatzluftheizungssteuereinheit Ventil für Abgasrückführung |
10 |
| 32 | Handschuhfachleuchte Kennzeichenleuchte, links Kennzeichenleuchte, rechts |
10 |
| 33 | Heizelement, linker Waschstrahl Heizelement, rechter Waschstrahl |
5 |
| 34 | Warnblinkrelais | 10 |
| 35 | Nebelscheinwerferlampe hinten links und Nebelschlussleuchte hinten und hinten | 15 |
| 36 | Anti-Diebstahl – Warnanlage horn Air соnditioning System / Climatronic Bedien- und Anzeigeeinheit Heckscheibenheizung Relais Tankeinfüllstutzen Fernauslöseschalter Klappen Innenmonitorschalter Komfortsystem zentrale Steuereinheit |
10 |
| 37 | Navigationssystem mit CD-Laufwerk Steuergerät Einparkhilfe Steuergerät |
10 |
| 38 | Automatischer Blendschutz-Innenspiegel | 10 |
| 38 | Kompressor-Regelventil, Klimaanlage Beheiztes Heckscheibenrelais Frischluft- / Luftumlaufklappenschalter Bedienelektronik Steuergerät, Navigation Steuergerät für elektronisches Schaltgetriebe Steuergerät für Einparkhilfe Steuergerät für Servolenkung Navigationssystem mit Steuergerät für CD-Antrieb Telefon- / Telematiksteuergerät Zündung Steuergerät für Schlüsselrückzugssperre Zusätzlicher Heizknopf (ECON) Verstärker Gefahrenwarnlichtschalter |
10 |
| 39 | Türsteuergerät, Beifahrerseite Türsteuergerät, hinten rechts |
10 |
| 40 | Warnleuchte für das Traktionskontrollsystem Schalter für das Traktionskontrollsystem ABS mit EDL-Steuergerät Lenkwinkelgeber |
10 |
| 41 | Türsteuergerät, Fahrerseite Türsteuergerät, hinten links |
10 |
| 42 | Ultraschallsensor gegen Diebstahlalarm Zentraleinheit des Convenience-Systems |
10 |
| 43 | Steuergerät für elektronisches Schaltgetriebe | 10 |
| 44 | Magnetventil für Zündschlüssel- Entriegelungssperre Elektronisches Steuergerät für Schaltgetriebe Handbremswarnlampe Steuergerät für Zündschlüssel-Entnahmeverriegelung |
10 |
| 45 | Einspritzventil, Zylinder 1 Einspritzventil, Zylinder 2 Einspritzventil, Zylinder 3 Einspritzventil, Zylinder 4 Heizelement (Kurbelgehäuseentlüftung) (FSI-Motor) Kraftstoffdruckregelventil Einstellventil für Einlassnockenwellen- Einstellventil -1- Kraftstoffdosierventil Ansaugkrümmerklappe Luftstromregelventil Kartengesteuerter Motorkühlthermostat |
15 |
| Relais | ||
| 1 | Verbraucher-Abschaltrelais (J511) | |
| 4 | Relais mit hoher Wärmeabgabe (J360) | |
| 5 | Zweifarbiges Hornrelais (J4) | |
| 6 | Warneinheit für Lampenprüfung (K41) | |
| 7 | Warneinheit für Lampenprüfung (K41) | |
| 8 | Relais für niedrige Wärmeabgabe (J359) | |
| 9 | X Kontaktentlastungsrelais (J59) |
Relaisträger (6 + 6-Punkt)
ad vertisements
Es befindet sich im vorderen linken Fußraum.

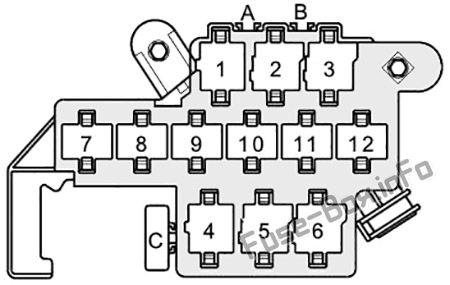

Relaisträger (6 + 6-Punkt)
| № | Bezeichnung | EIN |
|---|---|---|
| EIN | Sicherung des Hydraulikpumpenrelais (S279) | 20 |
| C. | ABS-Steuergerät Sicherung 1 (S123) | 60 |
| Relais | ||
| 1 | Anlassersperre und Rückfahrlichtrelais (J226) (gilt für Motorcode ANY) | |
| 2 | Automatisches Zwischenwasch- / Wischrelais (J31) | |
| 3 | Automatisches Zwischenwasch- / Wischrelais (J31) | |
| 4 | Getriebehydraulikpumpenrelais (J510) (gilt für Motorcode ANY) | |
| 5 | Steuergerät für Zündschlüssel-Entnahmesperre (J557) (gilt für Motorcode ANY) | |
| 5 | Kraftstoffpumpenrelais (J17) (gilt für Motorcodes BAD, BBY) | |
| 6 | Zündschlüssel mit gezogenem Schlosssteuergerät (J557) (gilt für Motorcode ANY) |
Relaisträger (3-Punkt)
Relaisträger (3-Punkt)
| № | Bezeichnung | EIN |
|---|---|---|
| EIN | Sicherung für Glühkerzen (Motor) (S39) abisolieren (gilt für Motorcode ATL) | 40 |
| EIN | Sicherung des Motorsteuergeräts (S102) (gilt für Motorcode BAD) | 30 |
| EIN | Sicherung für Glühkerzen (Motor) abisolieren (S39) (gilt für Motorcodes AMF, ANY, BHC) | 60 |
| B. | Sicherung des Motorsteuergeräts (S102) (gilt für den Motorcode ATL) | 10 |
| B. | Sicherung des Luftmassenmessers (S74) (gilt für Motorcode BAD) | 5 |
| B. | Sicherung des Motorsteuergeräts (S102) (gilt für die Motorcodes AMF, ANY, BHC) | 10 |
| C. | Sicherung -1 – (30) (Servolenkung) (S204) | 80 |
| Relais | ||
| 1 | Spannungsversorgungsrelais Klemme 30 (J317) (gilt für Motorcode ATL) | |
| 1 | Motronic Stromversorgungsrelais (J271) (gilt für Motorcode BAD) | |
| 1 | Relais für Glühkerzen (J52) (gilt für Motorcodes AMF, ANY, BHC) | |
| 2 | Automatisches Steuergerät für die Glühperiode (J179) (gilt für den Motorcode ATL) | |
| 2 | Spannungsversorgungsrelais Klemme 30 (J317) (gilt für die Motorcodes AMF, ANY, BHC) |
ad vertisements

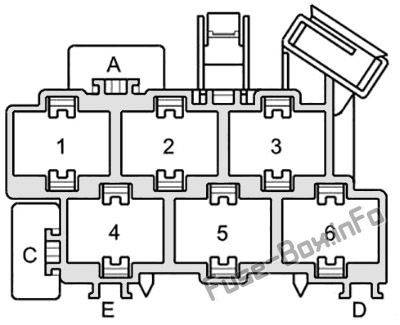

Verbindungspunkt in der linken A-Säule
A – Elektrische Fenstersicherung (vorne) (S37) – 30A.
C – Sitzverstellsicherung (Lordosenstütze) (S45) – 10A.

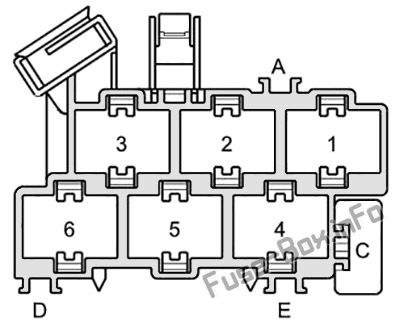

Verbindungspunkt in der rechten A-Säule
C – Elektrische Fenstersicherung 2 (hinten) (S280) – 30A.
