In diesem Artikel betrachten wir den Audi A6 / S6 (C7 / 4G) der vierten Generation, der von 2012 bis 2018 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme der Audi A6 und S6 2012, 2013, 2014, 2015, 2016, 2017 und 2018 erhalten Sie Informationen über die Position der Sicherungsplatten im Fahrzeug und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Audi A6 / S6 2012-2018

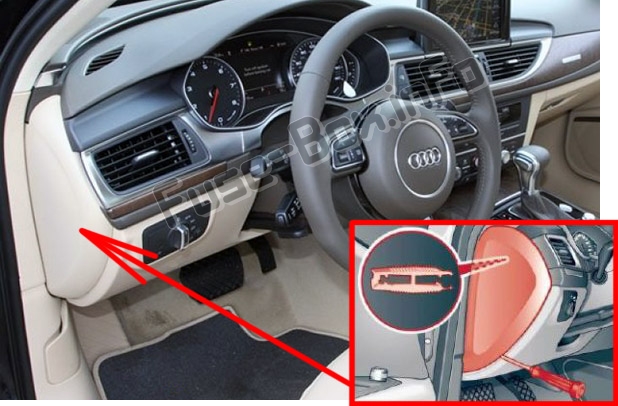

Position des Sicherungskastens
Es befindet sich auf der linken Seite der Instrumententafel hinter der Abdeckung.

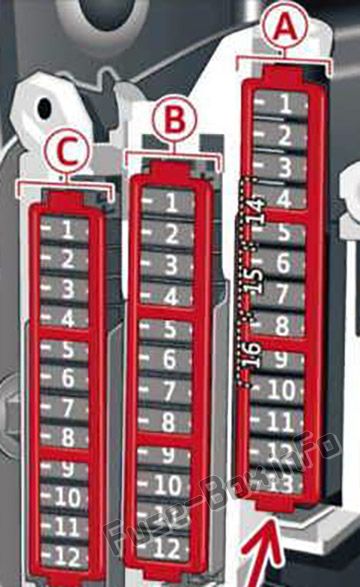

Sicherungskastendiagramm
Zuordnung der Sicherungen in der Instrumententafel (links)
| № | Ausrüstung |
|---|---|
| A1 | Elektromechanische Servolenkung, Anhängerkupplung, Ionisator, Schaltleiste, Sitzheizung (hinten), elektromechanische Feststellbremse |
| A2 | Hupe, Klimatisierungssystem, Gateway, automatisch abblendender Innenrückspiegel |
| A3 | |
| A4 | Einparkhilfe, Einstellung des Scheinwerferbereichs |
| A5 | Dynamische Lenkung, elektronische Stabilisierungssteuerung (ESC) |
| A6 | Scheinwerfer |
| A7 | Adaptive Geschwindigkeitsregelung |
| A8 | Beifahrersitzsensoren, Airbag |
| A9 | Tor |
| A10 | Motorgeräusch, Nachtsichthilfe, Garagentoröffner (HomeLink), Einparkhilfe |
| A11 | Videokamera Bildverarbeitung |
| A12 | Scheinwerfer |
| A13 | Lenksäulenschaltermodul |
| A14 | Terminal 15 (Gepäckraum) |
| A15 | Klemme 15 (Motorraum) |
| A16 | Anlasser |
| B1 | Infotainment |
| B2 | Infotainment |
| B3 | Beifahrersitz |
| B4 | |
| B5 | Airbag, elektronische Stabilisierungskontrolle (ESC) |
| B6 | Diebstahlwarnanlage |
| B7 | Elektromechanische Feststellbremse |
| B8 | Innenbeleuchtung |
| B9 | Heizung der Windschutzscheiben-Videokamera, Licht- / Regensensor |
| B10 | Lordosenstütze (Fahrersitz) |
| B11 | Fahrersitz |
| B12 | Elektronische Stabilisierungskontrolle |
| B13 | Horn |
| B14 | Scheinwerfer |
| B15 | Vordersitzheizung |
| B16 | Dynamische Lenkung |
| C1 | Kupplungspedal |
| C2 | Benzinpumpe |
| C3 | Bremslichtsensor |
| C4 | AdBlue (Dieselmotor) / Motorakustik |
| C5 | Hintertür |
| C6 | Haustür |
| C7 | Elektronische Stabilisierungskontrolle |
| C8 | Scheibenwischermotor |
| C9 | Scheinwerferwaschanlage |
| C10 | Innenbeleuchtung, Klimatisierungssystem |
| C11 | Scheinwerfer |
| C12 | Schiebedach |
ad vertisements
Position des Sicherungskastens
Es befindet sich auf der rechten Seite der Instrumententafel hinter der Abdeckung.

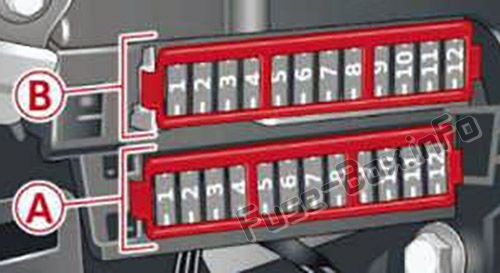

Sicherungskastendiagramm
Zuordnung der Sicherungen in der Instrumententafel (rechts)
| № | Ausrüstung |
|---|---|
| A1 | Infotainment, CD-Wechsler |
| A2 | Infotainment (Anzeige) |
| B1 | Klimatisierungssystem |
| B2 | Klimatisierungssystem (Gebläse) |
| B3 | Diagnoseschnittstelle |
| B4 | Elektrisches Zündschloss |
| B5 | Elektronisches Lenksäulenschloss |
| B6 | Lenksäulenschaltermodul |
| B7 | Einstellung der Servolenkung |
| B8 | Lichtschalter |
| B9 | Head-up-Display |
| B10 | Kombiinstrument |
| B11 | Infotainment, DVD-Wechsler |

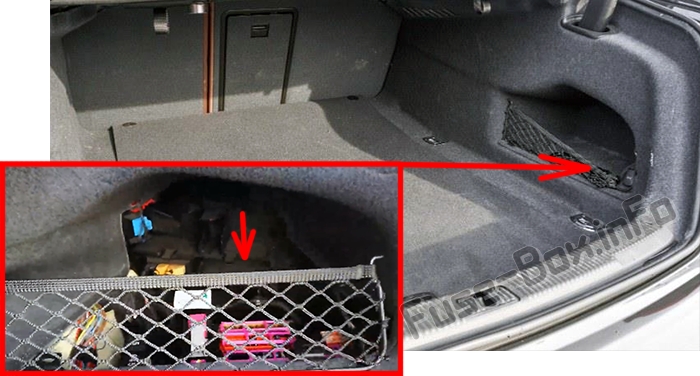

Position des Sicherungskastens
Es befindet sich auf der rechten Seite im Gepäckraum unter der Verkleidung (Lösen Sie die beiden Schrauben unten und entfernen Sie die Verkleidung).
ad vertisements

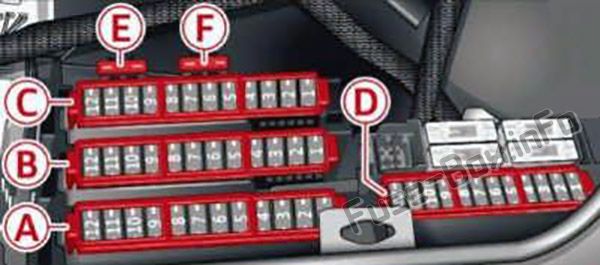

Sicherungskastendiagramm
Zuordnung der Sicherungen im Gepäckraum
| № | Ausrüstung |
|---|---|
| A1 | Anhängerkupplung / 220 Volt Steckdose |
| A2 | Anhängerkupplung / klimatisierter Getränkehalter |
| A3 | Anhängerkupplung / Einstellen des Beifahrersitzes von hinten |
| A4 | Elektromechanische Feststellbremse |
| A5 | Elektromechanische Feststellbremse |
| A6 | Vordertür (Beifahrerseite) |
| A7 | Außenbeleuchtung hinten |
| A8 | Zentralverriegelung, Schließhilfe |
| A9 | Sitzheizung (vorne) |
| A10 | |
| A11 | Sitzheizung (hinten), Klimaanlage |
| A12 | Anhängerkupplung |
| B1 | Linker Sicherheitsgurtstraffer |
| B2 | Rechter Sicherheitsgurtstraffer |
| B3 | AdBlue Tank (Dieselmotor) / Kraftstoffpumpe |
| B4 | AdBlue Tank (Dieselmotor) / Motorhalterung (Benzinmotor) |
| B5 | Sensorgesteuerter Gepäckraumdeckel |
| B6 | Luftfederung, adaptive Dämpfer |
| B7 | Hintertür (Beifahrerseite) |
| B8 | Rückleuchten |
| B9 | Gepäckraumdeckel |
| B10 | Unterhaltung auf dem Rücksitz |
| B11 | |
| B12 | Heckspoiler (Sportback), Kipp- / Schiebedach, Panorama-Glasdach |
| C1 | Infotainment |
| C2 | Infotainment |
| C3 | Infotainment, automatisch abblendender Innenrückspiegel |
| C4 | |
| C5 | TV-Tuner |
| C6 | Tanklecksuchsystem |
| C7 | Steckdosen |
| C8 | Standheizung |
| C9 | |
| C10 | Lordosenstütze (Beifahrersitz) |
| C11 | |
| C12 | Infotainment |
| D1 | Luftfederung, adaptive Dämpfer, Sportdifferential, elektromechanische Feststellbremse |
| D2 | Kupplungspedalstellungssensor / Automatikgetriebe |
| D3 | Sitze |
| D4 | Heckwischer (Avant) |
| D5 | Seitenassistent |
| D6 | Motorgeräusch |
| D7 | Infotainment / Tonverstärker |
| D8 | Tor |
| D9 | Sportdifferential |
| D10 | Klimatisierungssystem |
| D11 | Reifendruckkontrollsystem / Standheizung |
| D12 | Start-Stopp-System |
| E1 | Spezialfahrzeuge / Rücksitze |
| F1 | Heckscheiben-Defogger |
