In diesem Artikel betrachten wir den Audi A6 / S6 (C8 / 4K) der fünften Generation, der von 2018 bis heute erhältlich ist. Hier finden Sie Sicherungskastendiagramme der Audi A6 und S6 2019 und 2020 , Informationen zur Position der Sicherungsklappen im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Audi A6 und S6 2019-2020…
Passagierabteil
In der Kabine befinden sich zwei Sicherungsblöcke.

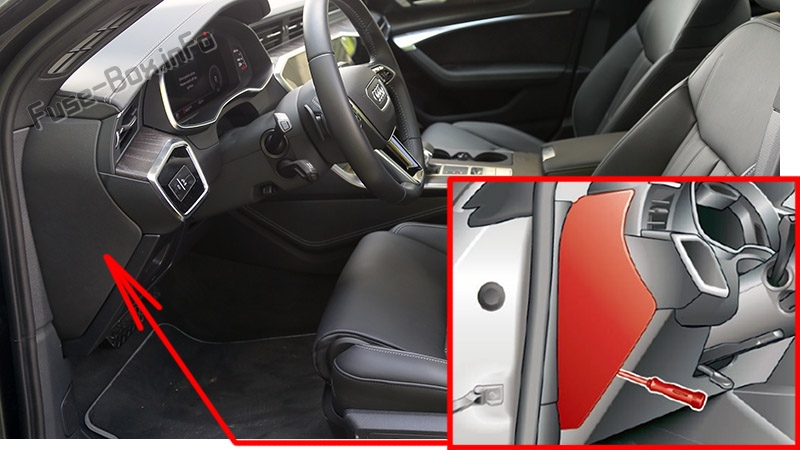

Die erste befindet sich auf der linken Vorderseite des Cockpits.

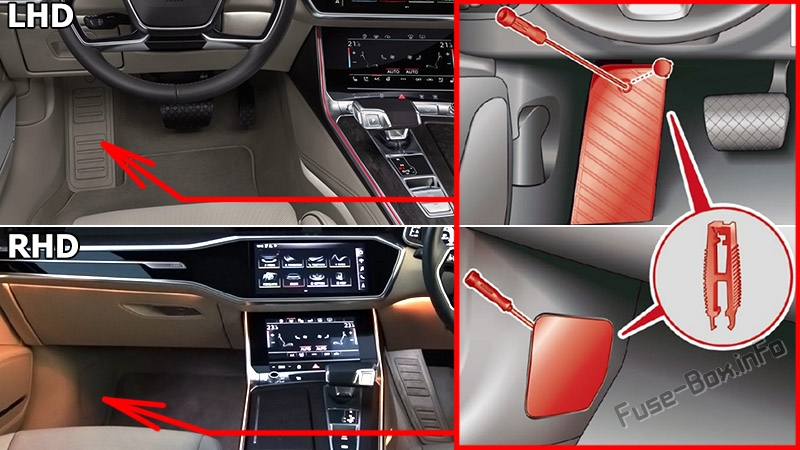

Und die zweite befindet sich in der Fußstütze des Fahrers bei Fahrzeugen mit Linkslenkung oder hinter dem Deckel im Fußraum des Beifahrers bei Fahrzeugen mit Rechtslenkung.
Gepäckraum

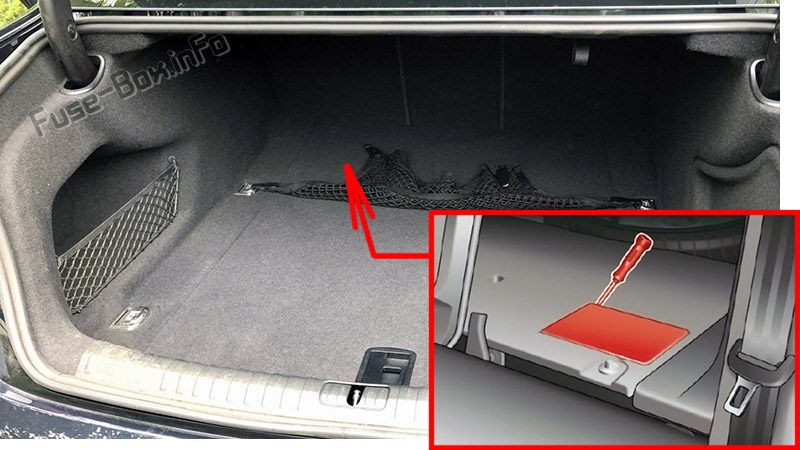

Die Sicherungen befinden sich unter dem Deckel im Kofferraumboden.
ad vertisements
Sicherungskasten-Diagramme
Sicherungsblech im Cockpit
Zuordnung der Sicherungen auf der linken Seite des Armaturenbretts (2018-2020)
| № | Beschreibung |
|---|---|
| Sicherungskasten A (schwarz) | |
| A2 | Lenksäulenverstellung |
| A3 | CD / DVD-Player |
| A4 | Lenksäulenelektronik |
| A5 | Lichtschalter, Schalttafeln |
| A6 | Lautstärkeregelung |
| A7 | Kombiinstrument |
| A8 | Vorderes MMI-Display (oben / unten) |
| A9 | Lenkradheizung |
| Sicherungskasten B (braun) | |
| B2 | Steuermodul des MMI-Infotainmentsystems |
| B3 | Audi Musikschnittstelle |
| B4 | Head-up-Display |
| B5 | Klimatisierungssystem, Duftstoffsystem, Ionisator |
| B9 | Lenksäulenschloss |

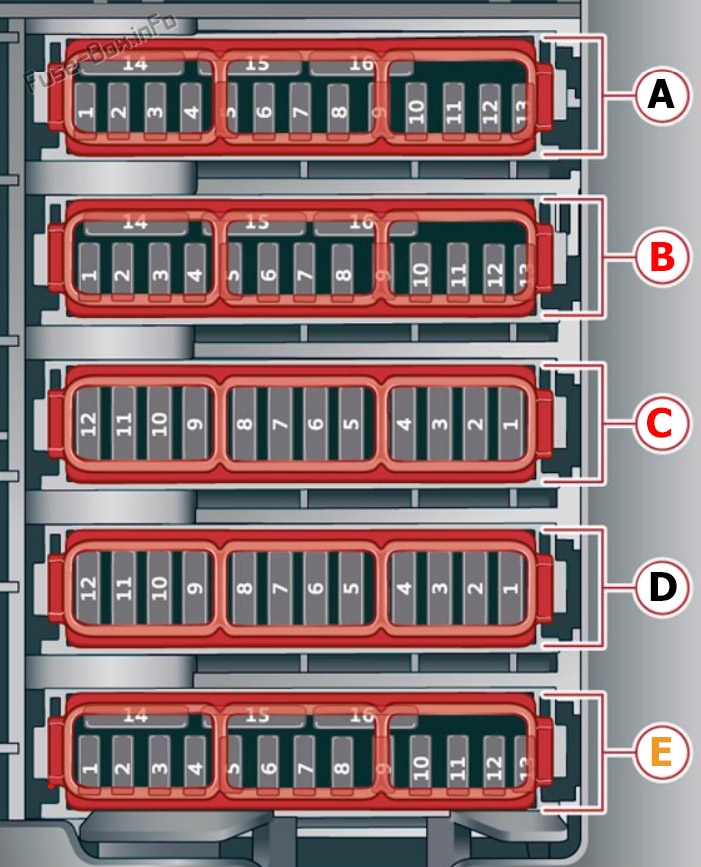

Fußraum-Sicherungsblech
Die Sicherungszuordnung „C“ und „D“ ist bei Fahrzeugen mit Rechtslenkung in umgekehrter Reihenfolge.
ad vertisements
Zuordnung der Sicherungen im Fußraum (2018-2020)
| № | Beschreibung |
|---|---|
| Sicherungskasten A (schwarz) | |
| A1 | 2018-2019: Nicht verwendet; 2020: Katalysatorheizung |
| A2 | Motorkomponenten |
| A3 | Motorkomponenten |
| A4 | Motorkomponenten |
| A5 | Bremslichtsensor |
| A6 | 2018-2019: Motorkomponenten; 2020: Motorventile |
| A7 | Motorkomponenten |
| A8 | Motorkomponenten |
| A9 | Motorkomponenten |
| A10 | Öldrucksensor, Öltemperatursensor |
| A11 | 2018-2019: Motorstart; 2020: Motorkomponenten |
| A12 | Motorkomponenten |
| A13 | Kühlerlüfter |
| A14 | 2018-2019: Motorsteuergerät; 2020: Motorsteuergerät, Einspritzdüsen |
| A15 | Motorsensoren |
| A16 | Benzinpumpe |
| Sicherungskasten B (rot) | |
| B1 | Diebstahlwarnanlage |
| B2 | Motorsteuerungsmodul |
| B3 | Linke vordere Lordosenstütze |
| B5 | Horn |
| B6 | Feststellbremse |
| B7 | Gateway-Steuermodul (Diagnose) |
| B8 | 2018-2019: Dachhimmelbeleuchtung; 2020: Steuergerät für Dachelektronik |
| B9 | Steuermodul für Fahrerassistenzsysteme |
| B10 | Airbag-Steuermodul |
| B11 | 2018-2019: Elektronische Stabilisierungskontrolle (ESC); 2020: Elektronische Stabilisierungskontrolle (ESC), Antiblockiersystem (ABS) |
| B12 | Diagnosestecker, Licht- / Regensensor |
| B13 | Klimatisierungssystem |
| B14 | Steuergerät für rechte Vordertür |
| B15 | Kompressor des Klimatisierungssystems, Körperelektronik |
| B16 | 2018-2019: Zusatzbatterie-Steuermodul; 2020: Zusatzbatterie-Steuermodul, Druckbehälter des Bremssystems |
| Sicherungskasten C (rot) | |
| C1 | Motorzündspulen |
| C3 | 2018-2019: Nicht verwendet; 2020: Hochspannungsheizung, Kompressor |
| C5 | Motorhalterung |
| C6 | Automatische Übertragung |
| C7 | Instrumententafel |
| C8 | Frischluftgebläse des Klimatisierungssystems |
| C9 | Steuergerät für Scheibenwischer |
| C10 | Dynamische Lenkung |
| C11 | Motorstart |
| C12 | 2018-2019: Nicht verwendet; 2020: Automatikgetriebe |
| Sicherungskasten D (schwarz) | |
| D1 | Vordersitzheizung |
| D2 | Scheibenwischer |
| D3 | Linke Scheinwerferelektronik |
| D4 | Panorama-Glasdach |
| D5 | Steuergerät für linke Vordertür |
| D6 | Steckdosen |
| D7 | Steuergerät für rechte hintere Tür |
| D8 | Allrad-Steuermodul (quattro) |
| D9 | Rechte Scheinwerferelektronik |
| D10 | Scheibenwaschanlage / Scheinwerferwaschanlage |
| D11 | Steuergerät für linke hintere Tür |
| D12 | Standheizung |
| Sicherungskasten E (braun) | |
| E1 | 2018-2019: Sitzbelüftung, Sitzheizung, Rückspiegel, Klimatisierungssystem, Steuerung des hinteren Klimatisierungssystems; 2020: Sitzbelüftung, Sitzelektronik, Rückspiegel, Klimaanlage hinten, Diagnosestecker |
| E2 | 2018-2019: Klimatisierungssystem; 2020: Steuergerät für Fahrzeugelektrik, Gateway-Steuergerät |
| E3 | Sound Actuator / Abgas Sound Tuning |
| E4 | Getriebeheizventil |
| E5 | Motorstart |
| E8 | 2018-2019: Nachtsichthilfe; 2020: Nachtsichtunterstützung, aktive Rollstabilisierung |
| E9 | 2018-2019: Adaptiver Kreuzfahrtassistent; 2020: Adaptiver Cruise Assist, Frontradar |
| E11 | Kreuzungsassistent, Fahrerassistenzsysteme |
| E12 | 2018-2019: Nicht verwendet; 2020: Außengeräusch |

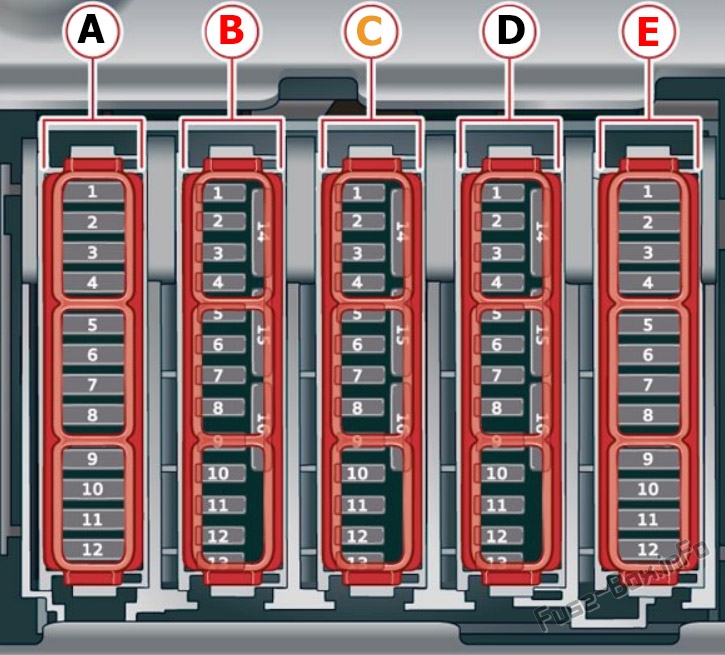

Sicherungskasten im Gepäckraum
ad vertisements
Zuordnung der Sicherungen im Kofferraum (2018-2020)
| № | Beschreibung |
|---|---|
| Sicherungskasten A (schwarz) | |
| A3 | Beifahrerseitiger Sicherheitsgurtstraffer hinten |
| A4 | Fahrerseitiger Sicherheitsgurtstraffer hinten |
| A5 | Luftfederung |
| A6 | Automatische Übertragung |
| A7 | Schiebedach hinten, Heckspoiler |
| A8 | Rücksitzheizung |
| A9 | 2018-2019: Zentralverriegelung, Rücklichter; 2020: Linkes Rücklicht |
| A10 | Gurtstraffer vorne auf der Fahrerseite |
| A11 | 2018-2019: Zentralverriegelung, Heckrollo; 2020: Zentralverriegelung des Gepäckraumdeckels, Tankklappe, Gepäckraumabdeckung |
| A12 | Steuermodul für den Gepäckraumdeckel |
| Sicherungskasten B (rot) | |
| B1 | 2018-2019: Nicht verwendet; 2020: Fahrwerksstabilisierungs-Steuermodul |
| B2 | 2018-2019: Nicht verwendet; 2020: Service-Trennschalter |
| B3 | 2018-2019: Nicht verwendet; 2020: Elektromotor |
| B5 | Bremssystem |
| B5 | 2018-2019: Nicht verwendet; 2020: Hochspannungsbatterie-Wasserpumpe |
| B7 | 2018-2019: Nicht verwendet; 2020: Hybride ferngesteuerte Innenraumklimatisierung |
| B8 | 2018-2019: Nicht verwendet; 2020: Hybrid-A / C-Kompressor |
| B9 | Zusatzbatterie-Steuermodul |
| B10 | 2018-2019: Nicht verwendet; 2020: Hybrid-Hochvoltbatterie |
| B11 | 2018-2019: Nicht verwendet; 2020: Hybridladegerät |
| B14 | 2018-2019: Nicht verwendet; 2020: Wärmemanagement, Wasserpumpe |
| B15 | 2018-2019: Nicht verwendet; 2020: Thermomanagement-Steuermodul |
| B16 | 2018-2019: Nicht verwendet; 2020: Gateway |
| Sicherungskasten C (braun) | |
| C1 | Steuermodul für Fahrerassistenzsysteme |
| C2 | Audi Telefonzelle, Dachantenne |
| C3 | 2018-2019: Rechte vordere Lordosenstütze; 2020: Vordersitzelektronik, rechte Lordosenstütze |
| C4 | Seitenassistent |
| C5 | 2018-2019: Nicht verwendet; 2020: Bedienfeld des hinteren Klimatisierungssystems |
| C6 | Reifendruck-Kontrollsystem |
| C7 | Notrufsystem |
| C8 | 2018-2019: Nicht verwendet; 2020: Funkempfänger der Standheizung, Überwachung des Kraftstofftanks |
| C9 | Wählhebel für Automatikgetriebe |
| C10 | 2018-2019: TV-Tuner; 2020: TV-Tuner, Datenaustausch- und Telematik-Steuermodul |
| C11 | Fahrzeugöffnung / -start (NFC) |
| C12 | Garagentor-Öffner |
| C13 | Rückfahrkamera, Peripheriekameras |
| C14 | Zentralverriegelung, Rücklichter |
| C16 | Vorderer Gurtstraffer auf der Beifahrerseite |
| Sicherungskasten D (schwarz) | |
| D1-D16 | Nicht zugeordnet |
| Sicherungskasten E (rot) | |
| E3 | 2018-2019: Abgasbehandlung; 2020: Abgasbehandlung, Schallantrieb, Steckdose |
| E4 | Bedienfeld des hinteren Klimatisierungssystems |
| E5 | Rechtes Anhängerkupplungslicht |
| E7 | 2018-2019: Anhängerkupplung; 2020: Freigabe der Anhängerkupplung |
| E8 | Linkes Anhängerkupplungslicht |
| E9 | Anhängerkupplungsbuchse |
| E10 | Allrad-Sportdifferential |
| E11 | Abgasbehandlung |
| E12 | 2018-2019: Nicht verwendet; 2020: 48 V Generator |
