Hier finden Sie die Sicherungskasten-Belegung für den Audi A7/S7 4G8 der Baujahre 2010 bis 2018. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Audi A7/S7 4G8 Sicherungsbelegung

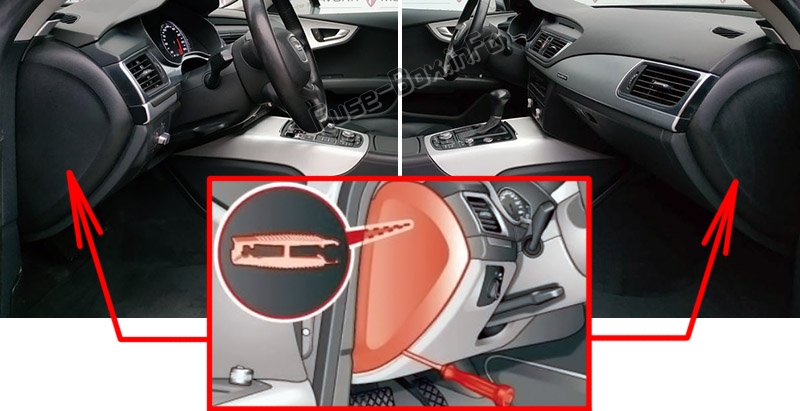

Passagierabteil
In der Kabine befinden sich vorne links und rechts vom Cockpit zwei Sicherungsblöcke.

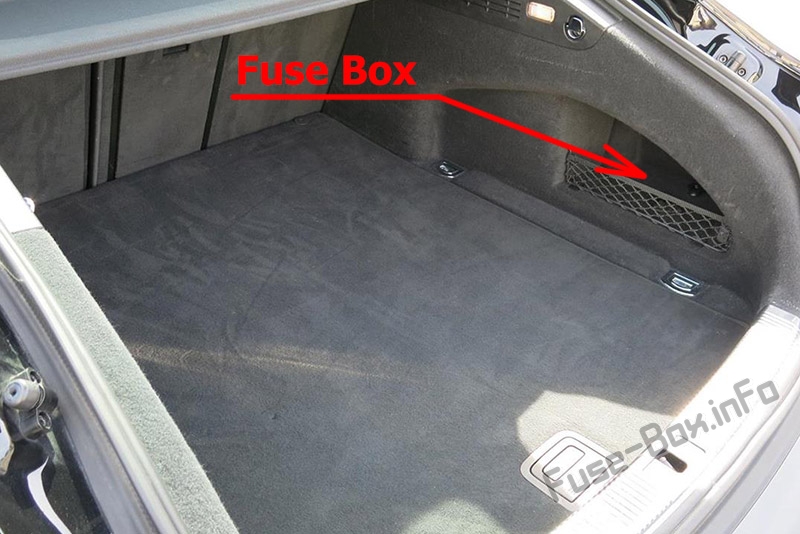

Gepäckraum
Es befindet sich hinter der Verkleidung auf der rechten Seite des Kofferraums.
Sicherungskasten-Diagramme
ad vertisements
2012, 2013

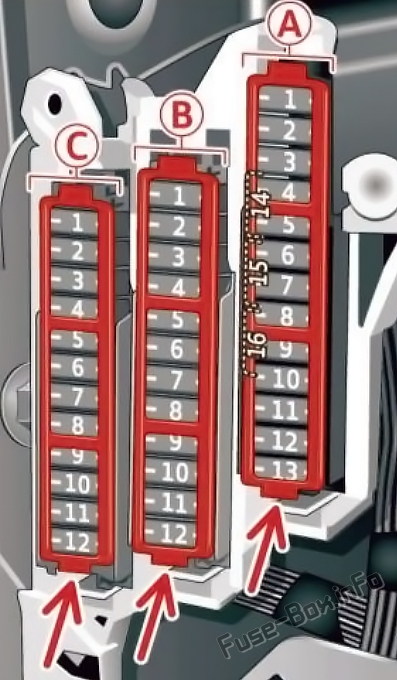

Sicherungskasten der linken Instrumententafel
Zuordnung der Sicherungen auf der linken Seite des Armaturenbretts (2012-2013)
| № | Beschreibung | Ampere |
|---|---|---|
| Sicherungskasten A (schwarz) | ||
| 1 | Schalttafel, Sitzheizung, Starthilfe, Steuermodul | 5 |
| 2 | Automatisch abblendender Innenrückspiegel | 5 |
| 4 | Sensor des Fahrwerkssteuerungssystems | 5 |
| 5 | ESP-Steuermodul | 5 |
| 6 | Steuermodul für das elektrische Fahrzeugsystem 1, Steuermodul für das elektrische Fahrzeugsystem 2 | 5 |
| 7 | Audi adaptive Geschwindigkeitsregelung | 10 |
| 8 | Airbag-Steuermodul, Beifahrersitzsensorsystem | 5 |
| 9 | Tor | 5 |
| 10 | HomeLink (Garagentoröffner), Steuermodul des Nachtsichtsystems | 5 |
| 11 | Bildverarbeitung (Audi Active Lane Assist, Audi adaptive Geschwindigkeitsregelung) | 10 |
| 12 | Lenkung | 5 |
| 13 | Terminal 15 im Gepäckraum | 15 |
| 14 | Klemme 15 in der Instrumententafel (Beifahrerseite) | 30 |
| 15 | Terminal 15 Motor | 15 |
| 16 | Anlasser | 40 |
| Sicherungskasten B (braun) | ||
| 1 | Tor | 5 |
| 2 | Klimakontrolle | 10 |
| 3 | ESP-Steuermodul | 10 |
| 4 | Vordertür (Fahrerseite) | 30 |
| 5 | Sitzverstellung (Fahrersitz) | 7,5 |
| 6 | Lenkung | 35 |
| 7 | Schiebedach | 20 |
| 8 | Steuergerät für Heckklappe (Fahrerseite) | 15 |
| 9 | Lordosenstütze (Beifahrersitz) | 5 |
| 11 | Schiebedach, Heckspoiler | 20 |
| 12 | Fahrertür-Steuermodul | 15 |
| Sicherungskasten C (rot) | ||
| 2 | Benzinpumpe | 25 |
| 3 | Bremslichtsensor / Bremspedalsensorsystem | 5/5 |
| 4 | Motorakustik | 7,5 |
| 5 | Steuergerät für Heckklappe (Fahrerseite) | 30 |
| 6 | Linker Rücksitz | 7,5 |
| 7 | Horn | 15 |
| 8 | Scheibenwischer | 30 |
| 9 | Licht- / Regensensor | 5 |
| 10 | Lordosenstütze (Fahrersitz) | 5 |
| 11 | Steuermodul für Beifahrertür | 15 |
| 12 | Steuergerät für rechte hintere Tür | 15 |

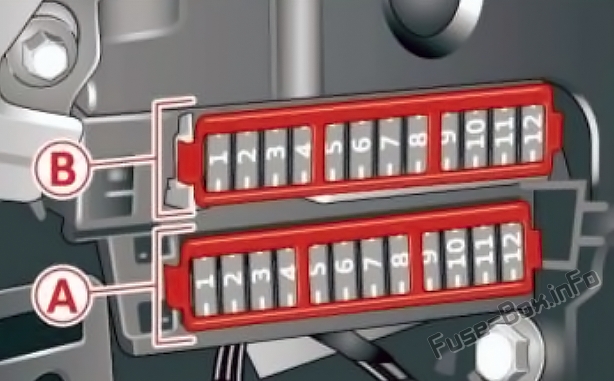

Sicherungskasten der rechten Instrumententafel
Zuordnung der Sicherungen auf der rechten Seite des Armaturenbretts (2012-2013)
| № | Beschreibung | Ampere |
|---|---|---|
| Sicherungskasten A (schwarz) | ||
| 1 | Head-up-Display | 5 |
| 2 | MMI-Anzeige | 5 |
| 3 | CD / DVD-Wechsler | 5 |
| 4 | MMI-Einheit / Laufwerke | 7,5 |
| 5 | Chipkartenleser (nicht in allen Ländern) | 5 |
| 6 | Kombiinstrument | 5 |
| 7 | Lenksäulenschaltermodul | 5 |
| 8 | Einstellung des Scheinwerferbereichs / adaptives Beleuchtungssystem | 5 / 7,5 |
| 10 | Linker Scheinwerfer (Scheinwerfer mit adaptivem Licht) | 7,5 |
| Sicherungskasten B (braun) | ||
| 1 | Klimakontrolle | 10 |
| 2 | Gebläse für Klimatisierungssystem | 40 |
| 3 | Diagnosestecker | 10 |
| 4 | Elektrisches Zündschloss | 5 |
| 5 | Einstellung der Servolenkung | 5 |
| 6 | Lenksäulenschaltermodul | 10 |
| 7 | Einstellung der Servolenkung | 25 |
| 8 | Lichtschalter | 5 |
ad vertisements

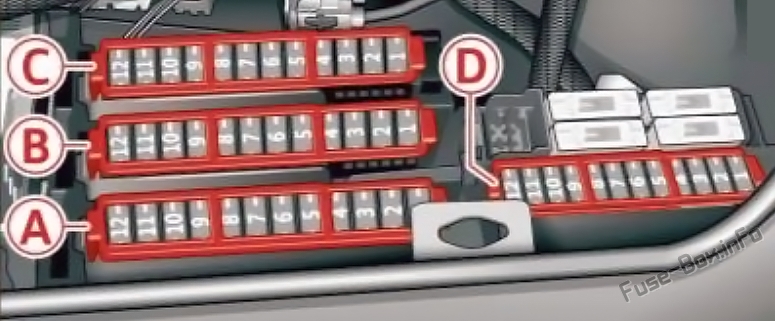

Sicherungskasten im Gepäckraum
Zuordnung der Sicherungen im Kofferraum (2012-2013)
| № | Beschreibung | Ampere |
|---|---|---|
| Sicherungskasten A (schwarz) | ||
| 4 | Elektromechanische Feststellbremse | 30 |
| 5 | Elektromechanische Feststellbremse | 30 |
| 6 | Vordertür (Beifahrerseite) | 35 |
| 7 | Außenbeleuchtung hinten | 30 |
| 8 | Sonnenschutz hinten, Schließhilfe, Gepäckraumschloss, Komfortschlüssel, START ENGINE STOP, Tankklappe | 20 |
| 9 | Sitzverstellung | 15 |
| 10 | Parksystem | 5 |
| 11 | Rücksitzheizung | 30 |
| Sicherungskasten B (rot) | ||
| 1 | Linker Riemenspanner | 25 |
| 2 | Rechter Riemenspanner | 25 |
| 3 | Steckdose | 20 |
| 4 | Steckdose | 20 |
| 5 | Elektromechanische Feststellbremse | 5 |
| 6 | Adaptive Luftfederung | 15 |
| 7 | Hintertür (Beifahrerseite) | 35 |
| 8 | Außenbeleuchtung hinten | 30 |
| 9 | Steuermodul für den Gepäckraumdeckel | 30 |
| 10 | Telefon | 5 |
| 11 | Tonverstärker | 30 |
| 12 | Heckspoiler (Sportback) | 20 |
| Sicherungskasten C (braun) | ||
| 1 | Funkempfänger, Tonverstärker / MMI-Einheit / Laufwerke | 30/20 |
| 2 | Tanklecksuchsystem | 5 |
| 4 | AEM-Steuermodul / Batteriemodul | 15 / 7,5 |
| 6 | Batterielüfter | 35 |
| 7 | Funkempfänger | 7,5 |
| 8 | Unterhaltung auf dem Rücksitz | 7,5 |
| 9 | Automatisch dimmbarer Innenrückspiegel / Batteriemodul | 5/15 |
| 10 | Parksystem | 5 |
| Sicherungskasten D (grün) | ||
| 1 | Audi pre sense | 5 |
| 2 | Elektromechanische Feststellbremse | 5 |
| 3 | Adaptive Luftfederung | 5 |
| 4 | Automatische Übertragung | 7,5 |
| 5 | Parksystem | 5 |
| 6 | Unterhaltung auf dem Rücksitz | 5 |
| 8 | Audi Seitenassistent | 5 |
| 9 | Gateway, Steuergerät für Fahrzeugelektrik 1 | 5 |
| 10 | Sportdifferential | 5 |
2014, 2015
Sicherungskasten der linken Instrumententafel
ad vertisements
Zuordnung der Sicherungen auf der linken Seite des Armaturenbretts (2014-2015)
| № | Beschreibung | Ampere |
|---|---|---|
| Sicherungskasten A (schwarz) | ||
| 1 | Schalttafel, elektromechanische Feststellbremse, Sitzheizung, Startassistent, Steuermodul | 5 |
| 2 | Automatisch dimmbarer Innenrückspiegel, Hupe | 5 |
| 3 | Auspuffanlage (Dieselmotor) | 10 |
| 4 | Sensor des Fahrwerkssteuerungssystems | 5 |
| 5 | ESC-Modul (Electronic Stabilization Control) | 5 |
| 6 | Klimakontrolle | 5 |
| 7 | Adaptive Geschwindigkeitsregelung | 10 |
| 8 | Airbag-Steuermodul, Beifahrersitzsensorsystem | 5 |
| 9 | Tor | 5 |
| 10 | HomeLink (Garagentoröffner), Steuermodul des Nachtsichtsystems | 5 |
| 11 | Bildverarbeitung (aktiver Spurassistent, adaptive Geschwindigkeitsregelung) | 10 |
| 12 | Dynamische Lenkung | 5 |
| 13 | Klemme 15 in der Instrumententafel | 15 |
| 14 | Terminal 15 im Gepäckraum | 30 |
| 15 | Klemme 15 (Motor) | 15 |
| 16 | Anlasser | 40 |
| Sicherungskasten B (braun) | ||
| 1 | Tor | 5 |
| 2 | Klimakontrolle | 10 |
| 3 | ESC-Modul (Electronic Stabilization Control) | 10 |
| 4 | Vordertür (Fahrerseite) | 30 |
| 5 | Sitzverstellung (Fahrersitz) | 7,5 |
| 6 | Dynamische Lenkung | 35 |
| 7 | Schiebedach | 20 |
| 8 | Steuergerät für Heckklappe (Fahrerseite) | 15 |
| 9 | Lordosenstütze (Beifahrersitz) | 5 |
| 10 | Reifendruck-Kontrollsystem | 5 |
| 11 | Schiebedach, Heckspoiler (Sportback) | 20 |
| 12 | Fahrertür-Steuermodul | 15 |
| Sicherungskasten C (rot) | ||
| 2 | Benzinpumpe | 25 |
| 3 | Bremslichtsensor / Bremspedalsensorsystem | 5/5 |
| 4 | AdBlue-Steuermodul (Diesel) / Motorakustik | 5 / 7,5 |
| 5 | Steuergerät für linke hintere Tür | 30 |
| 6 | Sitzverstellung (Beifahrersitz) | 7,5 |
| 7 | Horn | 15 |
| 8 | Scheibenwischermotor | 30 |
| 9 | Licht- / Regensensor, Heizung für Videokamera in Windschutzscheibe | 5 |
| 10 | Lordosenstütze (Fahrersitz) | 5 |
| 11 | Steuermodul für Beifahrertür | 15 |
| 12 | Steuergerät für rechte hintere Tür | 15 |
Sicherungskasten der rechten Instrumententafel
Zuordnung der Sicherungen auf der rechten Seite des Armaturenbretts (2014-2015)
| № | Beschreibung | Ampere |
|---|---|---|
| Sicherungskasten A (schwarz) | ||
| 1 | Head-up-Display | 5 |
| 2 | MMI-Anzeige | 5 |
| 3 | CD / DVD-Wechsler | 5 |
| 4 | MMI-Einheit / Laufwerke | 7,5 |
| 5 | Chipkartenleser (nicht in allen Ländern) | 5 |
| 6 | Kombiinstrument | 5 |
| 7 | Lenksäulenschaltermodul | 5 |
| 8 | Einstellung des Scheinwerferbereichs / adaptives Beleuchtungssystem | 5 / 7,5 |
| 10 | Linker Scheinwerfer (Scheinwerfer mit adaptivem Licht) | 7,5 |
| 11 | Zusatzheizung | 5 |
| Sicherungskasten B (braun) | ||
| 1 | Klimakontrolle | 10 |
| 2 | Gebläse für Klimatisierungssystem | 40 |
| 3 | Diagnoseschnittstelle | 10 |
| 4 | Elektrisches Zündschloss | 5 |
| 5 | Einstellung der Servolenkung | 5 |
| 6 | Lenksäulenschaltermodul | 10 |
| 7 | Einstellung der Servolenkung | 25 |
| 8 | Lichtschalter | 5 |
ad vertisements

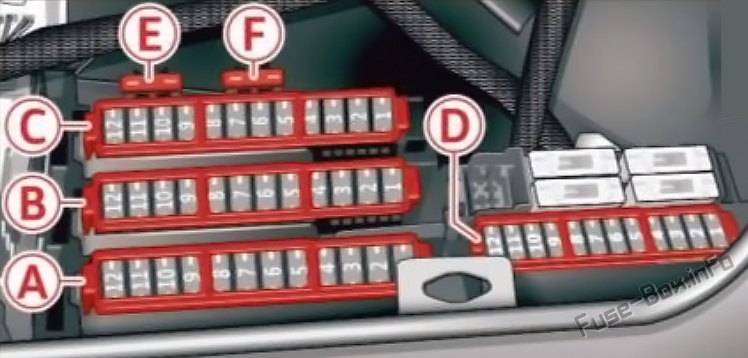

Sicherungskasten im Gepäckraum
Zuordnung der Sicherungen im Kofferraum (2014-2015)
| № | Beschreibung | Ampere |
|---|---|---|
| Sicherungskasten A (schwarz) | ||
| 4 | Elektromechanische Feststellbremse | 30 |
| 5 | Elektromechanische Feststellbremse | 30 |
| 6 | Vordertür (Beifahrerseite) | 30 |
| 7 | Außenbeleuchtung hinten | 30 |
| 8 | Sonnenschutz hinten, Schließhilfe, Gepäckraumschloss, Komfortschlüssel, START ENGINE STOP, Tankklappe | 20 |
| 9 | Sitzverstellung | 15 |
| 10 | Parksystem | 5 |
| 11 | Rücksitzheizung | 30 |
| Sicherungskasten B (rot) | ||
| 1 | Linker Riemenspanner | 25 |
| 2 | Rechter Riemenspanner | 25 |
| 3 | Steckdose / Zigarettenanzünder | 20 |
| 4 | Steckdose | 20 |
| 5 | Elektromechanische Feststellbremse | 5 |
| 6 | Adaptive Luftfederung | 15 |
| 7 | Hintertür (Beifahrerseite) | 30 |
| 8 | Außenbeleuchtung hinten | 30 |
| 9 | Steuermodul für den Gepäckraumdeckel | 30 |
| 10 | Telefon | 5 |
| 11 | Tonverstärker | 30 |
| 12 | Heckspoiler (Sportback) | 20 |
| Sicherungskasten C (braun) | ||
| 1 | Funkempfänger, Tonverstärker / MMI-Einheit / Laufwerke | 30/20 |
| 2 | Tanklecksuchsystem | S. |
| 4 | AEM-Steuermodul / Batteriemodul | 10/15 |
| 6 | Batterielüfter | 35 |
| 7 | Funkempfänger | 7,5 |
| 8 | Unterhaltung auf dem Rücksitz | 7,5 |
| 9 | Automatisch dimmbarer Innenrückspiegel / Batteriemodul | 5/15 |
| 10 | Parksystem | 5 |
| Sicherungskasten D (grün) | ||
| 1 | Pre Sense | 5 |
| 2 | Elektromechanische Feststellbremse | 5 |
| 3 | Adaptive Luftfederung | 5 |
| 4 | Automatische Übertragung | 7,5 |
| 5 | Parksystem | 5 |
| 6 | Unterhaltung auf dem Rücksitz | 5 |
| 7 | Start-Stopp-System | 5 |
| 8 | Seitenassistent | 5 |
| 9 | Gateway, Steuergerät für Fahrzeugelektrik 1 | 5 |
| 10 | Sportdifferential | 5 |
| Sicherungskasten E (schwarz) | ||
| 1 | 2014: Nicht verwendet; 2015: Rücksitze |
20 |
| Sicherungskasten F (schwarz) | ||
| 1 | Bewegungsaktivierte Öffnung des Gepäckraumdeckels | 1 |
2016, 2017, 2018
Sicherungskasten der linken Instrumententafel
Zuordnung der Sicherungen auf der linken Seite des Armaturenbretts (2016-2018)
| № | Beschreibung |
|---|---|
| Sicherungskasten A (schwarz) | |
| 1 | Elektromechanische Servolenkung, Anhängerkupplung, Ionisator, Schaltleiste, Sitzheizung (hinten), elektromechanische Feststellbremse |
| 2 | Hupe, Klimatisierungssystem, Gateway, automatisch abblendender Innenrückspiegel |
| 4 | Einparkhilfe, Einstellung des Scheinwerferbereichs |
| 5 | Dynamische Lenkung, elektronische Stabilisierungssteuerung (ESC) |
| 6 | Scheinwerfer |
| 7 | Adaptive Geschwindigkeitsregelung |
| 8 | Beifahrersitzsensoren, Airbag |
| 9 | Tor |
| 10 | Motorgeräusch, Nachtsichthilfe, Garagentoröffner (HomeLink), Einparkhilfe |
| 11 | Videokamera Bildverarbeitung |
| 12 | Scheinwerfer |
| 13 | Lenksäulenschaltermodul |
| 14 | Terminal 15 (Gepäckraum) |
| 15 | Klemme 15 (Motorraum) |
| 16 | Anlasser |
| Sicherungskasten B (braun) | |
| 1 | Infotainment |
| 2 | Infotainment |
| 3 | Beifahrersitz |
| 5 | Airbag, elektronische Stabilisierungskontrolle (ESC) |
| 6 | Diebstahlwarnanlage |
| 7 | Elektromechanische Feststellbremse |
| 8 | Innenbeleuchtung |
| 9 | Heizung der Windschutzscheiben-Videokamera, Licht- / Regensensor |
| 10 | Lordosenstütze (Fahrersitz) |
| 11 | Fahrersitz |
| 12 | Elektronische Stabilisierungskontrolle |
| 13 | Horn |
| 14 | Scheinwerfer |
| 15 | Vordersitzheizung |
| 16 | Dynamische Lenkung |
| Sicherungskasten C (rot) | |
| 1 | Kupplungspedal |
| 2 | Benzinpumpe |
| 3 | Bremslichtsensor |
| 4 | AdBlue (Dieselmotor) / Motorakustik |
| 5 | Hintertür |
| 6 | Haustür |
| 7 | Elektronische Stabilisierungskontrolle |
| 8 | Scheibenwischermotor |
| 9 | Scheinwerferwaschanlage |
| 10 | Innenbeleuchtung, Klimatisierungssystem |
| 11 | Scheinwerfer |
| 12 | Schiebedach |
ad vertisements
Sicherungskasten der rechten Instrumententafel
Zuordnung der Sicherungen auf der rechten Seite des Armaturenbretts (2016-2018)
| № | Beschreibung |
|---|---|
| Sicherungskasten A (rot) | |
| 1 | Infotainment, CD-Wechsler |
| 2 | Infotainment (Anzeige) |
| Sicherungskasten B (braun) | |
| 1 | Klimatisierungssystem |
| 2 | Klimatisierungssystem (Gebläse) |
| 3 | Diagnoseschnittstelle |
| 4 | Elektrisches Zündschloss |
| 5 | Elektronisches Lenksäulenschloss |
| 6 | Lenksäulenschaltermodul |
| 7 | Einstellung der Servolenkung |
| 8 | Lichtschalter |
| 9 | Head-up-Display |
| 10 | Kombiinstrument |
| 11 | Infotainment, DVD-Wechsler |
Sicherungskasten im Gepäckraum
ad vertisements
Zuordnung der Sicherungen im Kofferraum (2016-2018)
| № | Ausrüstung |
|---|---|
| Sicherungskasten A (schwarz) | |
| 1 | Anhängerkupplung / 220 Volt Steckdose |
| 2 | Anhängerkupplung / klimatisierter Getränkehalter |
| 3 | Anhängerkupplung / Einstellen des Beifahrersitzes von hinten |
| 4 | Elektromechanische Feststellbremse |
| 5 | Elektromechanische Feststellbremse |
| 6 | Vordertür (Beifahrerseite) |
| 7 | Außenbeleuchtung hinten |
| 8 | Zentralverriegelung, Schließhilfe |
| 9 | Sitzheizung (vorne) |
| 11 | Sitzheizung (hinten), Klimaanlage |
| 12 | Anhängerkupplung |
| Sicherungskasten B (rot) | |
| 1 | Linker Sicherheitsgurtstraffer |
| 2 | Rechter Sicherheitsgurtstraffer |
| 3 | AdBlue Tank (Dieselmotor) / Kraftstoffpumpe |
| 4 | AdBlue Tank (Dieselmotor) / Motorhalterung (Benzinmotor) |
| 5 | Sensorgesteuerter Gepäckraumdeckel |
| 6 | Luftfederung, adaptive Dämpfer |
| 7 | Hintertür (Beifahrerseite) |
| 8 | Rückleuchten |
| 9 | Gepäckraumdeckel |
| 10 | Unterhaltung auf dem Rücksitz |
| 12 | Heckspoiler (Sportback), Kipp- / Schiebedach, Panorama-Glasdach |
| Sicherungskasten C (braun) | |
| 1 | Infotainment |
| 2 | Infotainment |
| 3 | Infotainment, automatisch abblendender Innenrückspiegel |
| 5 | TV-Tuner |
| 6 | Tanklecksuchsystem |
| 7 | Steckdosen |
| 8 | Standheizung |
| 10 | Lordosenstütze (Beifahrersitz) |
| 12 | Infotainment |
| Sicherungskasten D (schwarz) | |
| 1 | Luftfederung, adaptive Dämpfer, Sportdifferential, elektromechanische Feststellbremse |
| 2 | Kupplungspedalstellungssensor / Automatikgetriebe |
| 3 | Sitze |
| 4 | Heckwischer (Avant) |
| 5 | Seitenassistent |
| 6 | Motorgeräusch |
| 7 | Infotainment / Tonverstärker |
| 8 | Tor |
| 9 | Sportdifferential |
| 10 | Klimatisierungssystem |
| 11 | Reifendruckkontrollsystem / Standheizung |
| 12 | Start-Stopp-System |
| Sicherungskasten E (schwarz) | |
| 1 | Spezialfahrzeuge / Rücksitze |
| Sicherungskasten F (schwarz) | |
| 1 | Heckscheiben-Defogger |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Audi A7/S7 4G8?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere Audi Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
