Hier finden Sie die Sicherungskasten-Belegung für den Audi A7/S7 4K8 der Baujahre 2018 bis 2020. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsbelegung Audi A7 und S7 2019-2020…
- Passagierabteil
- Gepäckraum
- Sicherungsblech im Cockpit
- Fußraum-Sicherungsblech
- Sicherungskasten im Gepäckraum
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Audi A7/S7 4K8?
- Was zeigt die Sicherungsbelegung?
- Weitere Audi Sicherungskasten-Belegungen
Sicherungsbelegung Audi A7 und S7 2019-2020…
Passagierabteil
In der Kabine befinden sich zwei Sicherungsblöcke.
Die erste befindet sich auf der linken Vorderseite des Cockpits.

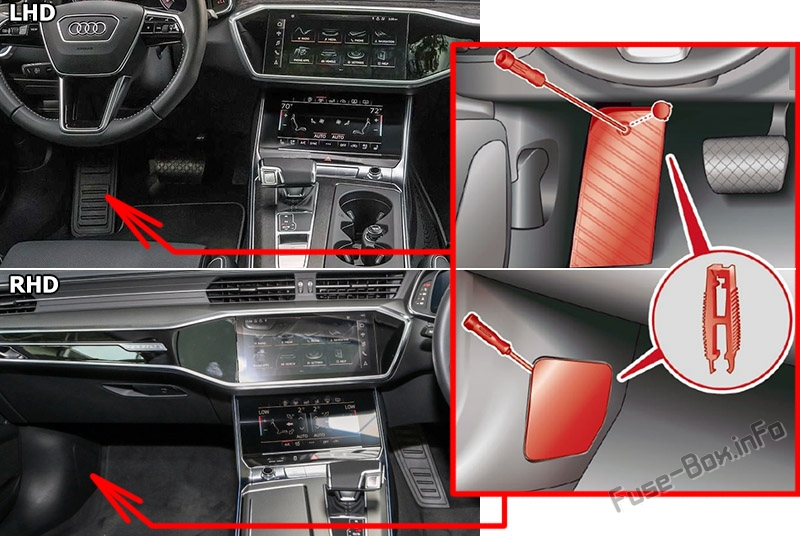

Und die zweite befindet sich in der Fußstütze des Fahrers bei Fahrzeugen mit Linkslenkung oder hinter dem Deckel im Fußraum des Beifahrers bei Fahrzeugen mit Rechtslenkung.
Gepäckraum

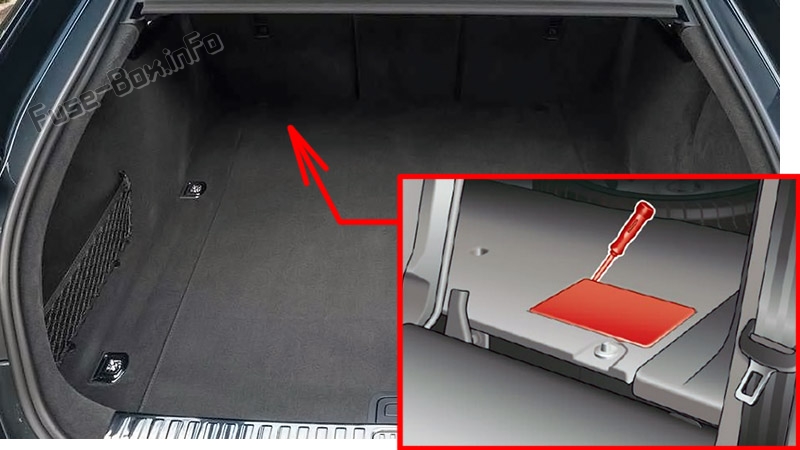

Die Sicherungen befinden sich unter dem Deckel auf dem Kofferraumboden.
ad vertisements

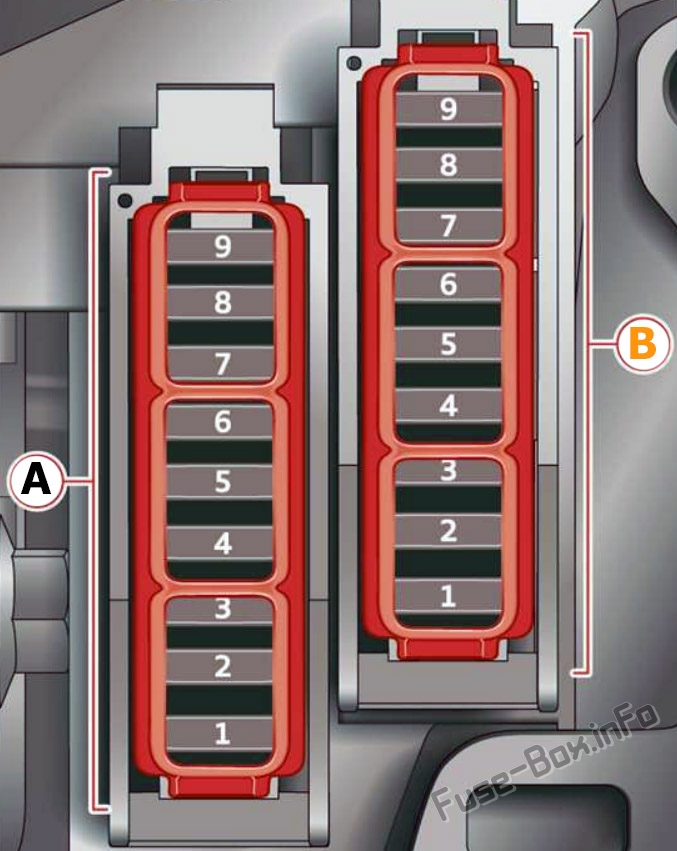

Sicherungsblech im Cockpit
Zuordnung der Sicherungen auf der linken Seite des Armaturenbretts (2018-2020)
| № | Beschreibung |
|---|---|
| Sicherungskasten A (schwarz) | |
| A2 | Lenksäulenverstellung |
| A3 | CD / DVD-Player |
| A4 | Lenksäulenelektronik |
| A5 | Lichtschalter, Schalttafeln |
| A6 | Lautstärkeregelung |
| A7 | Kombiinstrument |
| A8 | Vorderes MMI-Display |
| A9 | Lenkradheizung |
| Sicherungskasten B (braun) | |
| B2 | Steuermodul des MMI-Infotainmentsystems |
| B3 | Audi Musikschnittstelle |
| B4 | Head-up-Display |
| B5 | Klimatisierungssystem, Duftstoffsystem, Ionisator |
| B9 | Lenksäulenschloss |

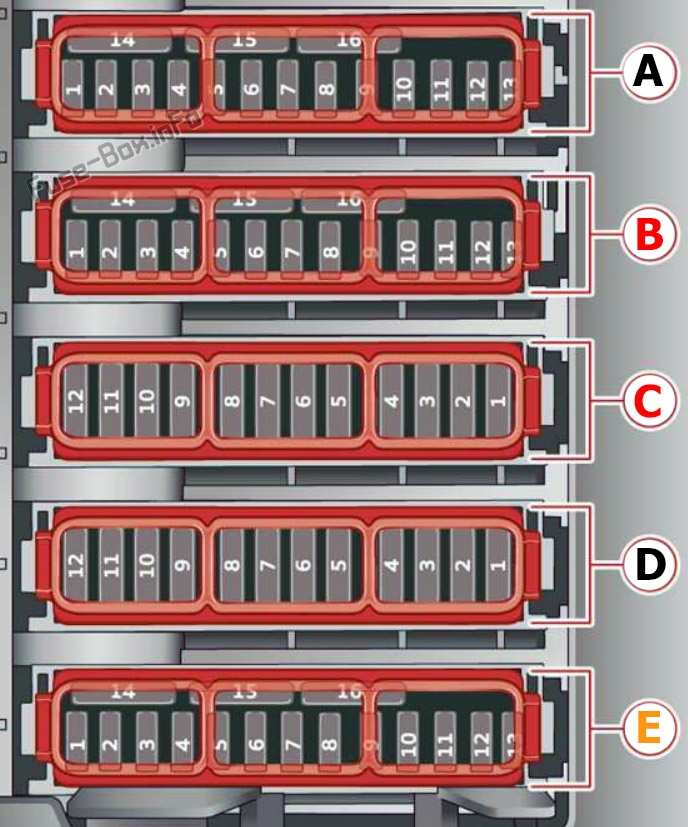

Fußraum-Sicherungsblech
* Die Sicherungszuordnung „C“ und „D“ ist bei Fahrzeugen mit Rechtslenkung in umgekehrter Reihenfolge.
ad vertisements
Zuordnung der Sicherungen im Fußraum (2018-2020)
| № | Beschreibung |
|---|---|
| Sicherungskasten A (schwarz) | |
| A2 | Motorkomponenten |
| A3 | Motorkomponenten |
| A4 | Motorkomponenten |
| A5 | Bremslichtsensor |
| A6 | Motorkomponenten |
| A7 | Motorkomponenten |
| A8 | Motorkomponenten |
| A9 | Motorkomponenten |
| A10 | Öldrucksensor, Öltemperatursensor |
| A11 | Motorstart |
| A12 | Motorkomponenten |
| A13 | Kühlerlüfter |
| A14 | Motorsteuerungsmodul |
| A15 | Motorsensoren |
| A16 | Benzinpumpe |
| Sicherungskasten B (rot) | |
| B1 | Diebstahlwarnanlage |
| B2 | Motorsteuerungsmodul |
| B3 | Linke vordere Lordosenstütze |
| B5 | Horn |
| B6 | Feststellbremse |
| B7 | Gateway-Steuermodul (Diagnose) |
| B8 | Innenhimmelleuchten |
| B9 | Steuermodul für Fahrerassistenzsysteme |
| B10 | Airbag-Steuermodul |
| B11 | 2018-2019: Elektronische Stabilisierungskontrolle (ESC); 2020: Elektronische Stabilisierungskontrolle (ESC), Antiblockiersystem (ABS) |
| B12 | Diagnosestecker, Licht- / Regensensor |
| B13 | Klimatisierungssystem |
| B14 | Steuergerät für rechte Vordertür |
| B15 | Klimatisierungssystem, Körperelektronik |
| B16 | Zusatzbatterie-Steuermodul |
| Sicherungskasten C (rot) | |
| C1 | Motorzündspulen |
| C5 | Motorhalterung |
| C6 | Automatische Übertragung |
| C7 | Instrumententafel |
| C8 | Gebläse für Klimatisierungssystem |
| C9 | Steuergerät für Scheibenwischer |
| C10 | Dynamische Lenkung |
| C11 | Motorstart |
| Sicherungskasten D (schwarz) | |
| D1 | Vordersitzheizung |
| D2 | Scheibenwischer |
| D3 | Linke Scheinwerferelektronik |
| D4 | Panorama-Glasdach |
| D5 | Steuergerät für linke Vordertür |
| D6 | Steckdosen |
| D7 | Steuergerät für rechte hintere Tür |
| D8 | Allrad-Steuermodul (quattro) |
| D9 | Rechte Scheinwerferelektronik |
| D10 | Scheibenwaschanlage / Scheinwerferwaschanlage |
| D11 | Steuergerät für linke hintere Tür |
| D12 | Standheizung |
| Sicherungskasten E (braun) | |
| E1 | 2018-2019: Sitzbelüftung, Sitzheizung, Rückspiegel, Klimatisierungssystem, Steuerung des hinteren Klimatisierungssystems; 2020: Diagnosestecker, Sitzbelüftung, | Sitzheizung, Rückspiegel, Steuerung des hinteren Klimatisierungssystems |
| E2 | 2018-2019: Klimatisierungssystem; 2020: Steuergerät für Fahrzeugelektrik, Gateway-Steuergerät |
| E3 | Sound Actuator / Abgas Sound Tuning |
| E4 | Getriebeheizventil |
| E5 | Anlasser |
| E8 | Nachtsichthilfe |
| E9 | Adaptiver Kreuzfahrtassistent |
| E11 | 2018-2019: Kreuzungsassistent, Fahrerassistenzsysteme; 2020: Kreuzungsassistent, Fahrerassistenzsysteme, Staupilot |
Sicherungskasten im Gepäckraum
ad vertisements
Zuordnung der Sicherungen im Kofferraum (2018-2020)
| № | Beschreibung |
|---|---|
| Sicherungskasten A (schwarz) | |
| A3 | Beifahrerseitiger Sicherheitsgurtstraffer hinten |
| A4 | Fahrerseitiger Sicherheitsgurtstraffer hinten |
| A5 | Luftfederung |
| A6 | Automatische Übertragung |
| A7 | Schiebedach hinten, Heckspoiler |
| A8 | Rücksitzheizung |
| A9 | 2018-2019: Zentralverriegelung, Rücklichter; 2020: Zentralverriegelung, linkes Rücklicht |
| A10 | Sicherheitsgurtstraffer vorne links |
| A11 | 2018-2019: Zentralverriegelung, Heckrollo; 2020: Zentralverriegelung, Heckrollo, Tankklappe |
| A12 | Gepäckraumdeckel |
| Sicherungskasten B (rot) | |
| B5 | Bremssystem |
| B9 | Zusatzbatterie-Steuermodul |
| Sicherungskasten C (braun) | |
| C1 | Steuermodul für Fahrerassistenzsysteme |
| C2 | Audi Telefonzelle, Parkassistenzantenne |
| C3 | Rechte vordere Lordosenstütze |
| C4 | Seitenassistent |
| C6 | Reifendruck-Kontrollsystem |
| C7 | Notrufsystem |
| C8 | 2018-2019: Nicht verwendet; 2020: Standheizung, Funkempfänger, Kraftstofftanküberwachung |
| C9 | Wählhebel für Automatikgetriebe |
| C10 | 2018-2019: TV-Tuner; 2020: TV-Tuner, Datenaustausch-Steuermodul |
| C11 | Fahrzeugöffnung / -start (NFC) |
| C12 | Garagentor-Öffner |
| C13 | Rückfahrkamera, Peripheriekameras |
| C14 | Zentralverriegelung, Rücklichter |
| C16 | Sicherheitsgurtstraffer vorne rechts |
| Sicherungskasten D (schwarz) | |
| D1-D16 | Nicht zugeordnet |
| Sicherungskasten E (rot) | |
| E3 | 2018-2019: Abgasbehandlung; 2020: Abgasbehandlung, Schallantrieb, Steckdose |
| E4 | Bedienfeld des hinteren Klimatisierungssystems |
| E5 | Rechtes Anhängerkupplungslicht |
| E7 | Anhängerkupplung |
| E8 | Linkes Anhängerkupplungslicht |
| E9 | Anhängerkupplungsbuchse |
| E10 | Sportdifferential |
| E11 | Abgasbehandlung |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Audi A7/S7 4K8?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
