In diesem Artikel betrachten wir den Audi A8 / S8 der dritten Generation (D4 / 4H), der von 2011 bis 2017 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme der Audi A8 und S8 2011, 2012, 2013, 2014, 2015, 2016 und 2017 erhalten Sie Informationen über die Position der Sicherungsfelder im Fahrzeug und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Audi A8 / S8 2011-2017
Zigarettenanzünder- / Steckdosen-Sicherungen im Audi A8 / S8 sind die Sicherungen Nr. 3 und 6 im Gepäckraum.
Position des Sicherungskastens

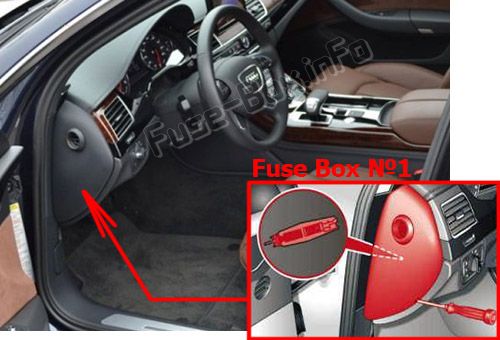

Es befindet sich auf der linken Seite der Instrumententafel hinter der Abdeckung.

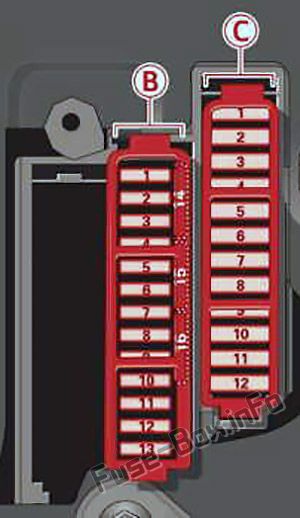

Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen in der Instrumententafel (links)
| № | EIN | Ausrüstung |
|---|---|---|
| B1 | 5 | Scheinwerfer-Steuerschalter |
| B2 | 5 | Notstartspule (Schlüsselidentifikation) |
| B3 | 7.5 | Steuergerät für Heckklappe (Fahrerseite) |
| B5 | 15 | Horn |
| B6 | 7.5 | Innenbeleuchtung (Dachhimmel) |
| B8 | 7.5 | Lenksäulenhebel, Multifunktionslenkradsteuerung, Lenkradheizung |
| B10 | 5 | Einstellung der Servolenkung |
| B11 | 7.5 | Fahrertür-Steuermodul |
| B12 | 10 | Diagnosestecker, Licht- / Regensensor |
| B14 | 25 | Einstellung der Servolenkung |
| B15 | 20 | Servolenkung, AC-Kompressor |
| B16 | 15 | Bremskraftverstärker |
| C1 | 30 | Vordersitzheizung |
| C2 | 30 | Scheibenwischer |
| C3 | 30 | Außenbeleuchtung vorne |
| C4 | 20 | Sonnendach |
| C5 | 30 | Fensterheberfenster |
| C6 | 15 | Fahrersitz (pneumatisch) |
| C7 | 20 | Panorama-Schiebedach |
| C8 | 35 | Dynamische Lenkung |
| C9 | 30 | Außenbeleuchtung vorne |
| C10 | 35 | Scheibenwaschanlage |
| C11 | 30 | Fensterheber hinten (Fahrerseite) |
| C12 | 40 | Panorama-Schiebedach |
Sicherungskasten Nr. 2 im Fahrgastraum (rechts)
Position des Sicherungskastens

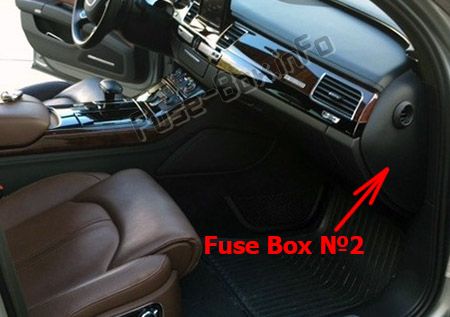

Es befindet sich auf der rechten Seite der Instrumententafel hinter der Abdeckung.
ad vertisements
Sicherungskastendiagramm
Zuordnung der Sicherungen in der Instrumententafel (rechts)
| № | EIN | Ausrüstung |
|---|---|---|
| B1 | 5 | Diebstahlwarnanlage |
| B2 | 15 | Getriebesteuergerät |
| B3 | 40 | Lüfter der Klimaanlage vorne |
| B4 | 35 | Motorversorgung |
| B5 | ||
| B6 | 5 | Motorsteuerungsmodul |
| B7 | 7.5 | Steuermodul für Beifahrertür |
| B8 | 30 | Fensterheber für Beifahrer |
| B9 | 10 | ESC-Steuermodul |
| B10 | 25 | ESC-Steuermodul |
| B11 | 30 | Fensterheber hinten rechts |
| B12 | 15 | Beifahrersitz (Pneumatik) |
Sicherungskasten im Gepäckraum
Position des Sicherungskastens

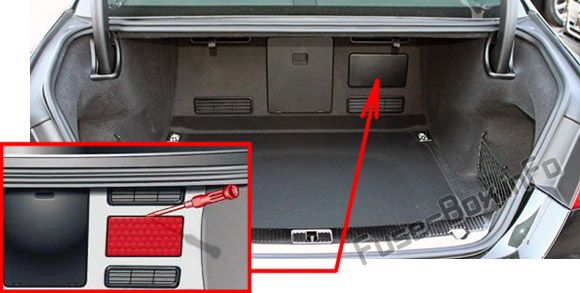

Es befindet sich auf der rechten Seite im Gepäckraum hinter der Verkleidung.
ad vertisements

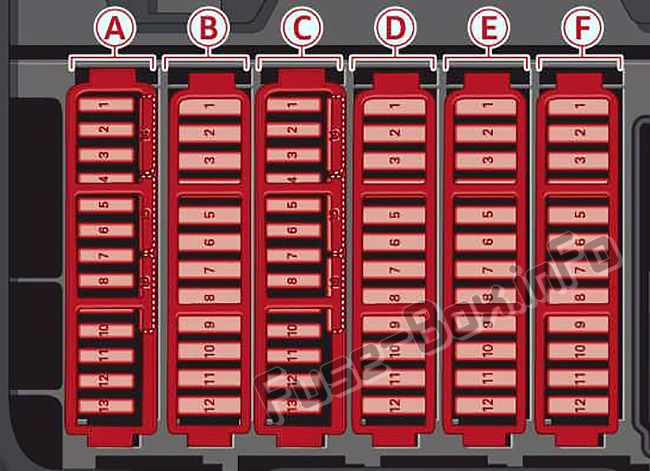

Sicherungskastendiagramm
Zuordnung der Sicherungen im Gepäckraum
| № | EIN | Ausrüstung |
|---|---|---|
| A1 | 5 | Taste, Datenlogger, Diagnosestecker, BCM-1, adaptives Beleuchtungssystem |
| A2 | 5 | Netzwerk-Gateway |
| A3 | 5 | Adaptive Luftfederung |
| A4 | 5 | Parksystem |
| A5 | 5 | Lenksäulenhebel |
| A6 | 5 | Sensor des Fahrwerkssteuerungssystems |
| A7 | 5 | Riemenspanner, Airbag-Steuermodul |
| A8 | 5 | Beheizte Waschflüssigkeitsdüsen, HomeLink (Garagentoröffner), Steuermodul des Nachtsichtsystems, Sportdifferential, Ionisator |
| A9 | 5 | Steuergerät für elektromechanische Feststellbremse |
| A10 | 5 | Rücksitzheizung, Kühler, Innenrückspiegel |
| A11 | 5 | Dynamische Lenkung |
| A12 | 5 | Wählhebel BCM-2 |
| A13 | 5 | Audi Seitenassistent |
| A14 | 5 | Motorsteuerungsmodul |
| A15 | 40 | Anlasser |
| A16 | 10/5 | Steuerungssystem für linken Scheinwerfer / Scheinwerferbereich |
| B1 | 25 | Linker reversibler Gurtstraffer |
| B2 | 25 | Rechter umkehrbarer Riemenspanner |
| B3 | 5 | Starterdiagnose |
| B4 | 7.5 | DC / DC-Wandler |
| B5 | 7.5 | Adaptive Geschwindigkeitsregelung |
| B6 | 10 | Rechter Scheinwerfer (Scheinwerfer mit adaptivem Licht) |
| B7 | 5 | ESC-Steuermodul |
| B8 | 5 | Schallaktor, AEM-Steuermodul |
| B9 | 10 | Adaptive Geschwindigkeitsregelung |
| B10 | 5 | Getriebesteuergerät |
| B11 | 5 | Sensoren des Klimatisierungssystems |
| C1 | 5 | Elektromechanische Feststellbremse |
| C2 | 5 | Sensor des Fahrwerkssteuerungssystems |
| C3 | 7.5 | Riqht hinteres Türsteuermodul |
| C4 | 5 | Smart Modul Tank |
| C5 | 15 | Steuerung des vorderen Klimatisierungssystems |
| C6 | 10 | Steuerung des hinteren Klimatisierungssystems |
| C7 | 5 | Netzwerk-Gateway |
| C8 | 15 | Kühler |
| C9 | 5 | Schnittstelle für spezielle Funktionen |
| C10 | 5 | Handyadapter, Bluetooth-Mobilteil |
| C11 | 15 | AEM-Steuermodul |
| C12 | 10 | Wählhebel |
| C13 | 10 | Umgebungsbeleuchtung |
| C14 | 20 | Außenbeleuchtung hinten |
| C15 | 25 | Benzinpumpe |
| C16 | 30 | Elektromechanische Feststellbremse |
| D3 | 20 | Steckdosen hinten |
| D5 | 15 | Adaptive Luftfederung |
| D6 | 25 | 115-V-Steckdose |
| D7 | 30 | Elektromechanische Feststellbremse |
| D8 | 25 | Rücksitzheizung |
| D9 | 20 | Außenbeleuchtung hinten |
| D10 | 20 | Gebläse des hinteren Klimatisierungssystems |
| D11 | 20 | Sonnenschutz hinten, Schließhilfe, Gepäckraumschloss, schlüsselloser Zugang, Tankklappe |
| D12 | 30 | Steuermodul für den Gepäckraumdeckel |
| E1 | 5 | Einstellknöpfe für den Rücksitz |
| E3 | 7.5 | Linker Rücksitz (Pneumatik) |
| E5 | 20 | Steuermodul für Anhängerkupplung |
| E6 | 30 | Linker Rücksitz |
| E7 | 30 | Rechter Rücksitz |
| E8 | 20 | Steuermodul für Anhängerkupplung |
| E9 | 15 | Steuermodul für Anhängerkupplung |
| E10 | 7.5 | Rechter Rücksitz (Pneumatik) |
| F1 | 30 | Radioempfänger / Tonverstärker |
| F2 | 30 | Tonverstärker |
| F3 | 10 | Rücksitzunterhaltung, Radioempfänger / Tonverstärker |
| F5 | 5 | Automatisch abblendender Innenrückspiegel |
| F6 | 5 | DVD-Wechsler |
| F7 | 5 | TV-Tuner |
| F8 | 7.5 | MMI-Einheit / Laufwerke |
| F9 | 5 | Kombiinstrument, analoge Uhr |
| F10 | 5 | MMI-Anzeige |
| F11 | 7.5 | Funkempfänger |
| F12 | 5 | Rückfahrkamera (Einparkhilfe), Draufsicht |
