Hier finden Sie die Sicherungskasten-Belegung für den Audi A8/S8 D5/4N der Baujahre 2018 bis 2020. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsbelegung Audi A8 2018-2020…
- Passagierabteil
- Gepäckraum
- Sicherungsblech im Cockpit
- Fußraum-Sicherungsblech
- Sicherungskasten im Gepäckraum
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Audi A8/S8 D5/4N?
- Was zeigt die Sicherungsbelegung?
- Weitere Audi Sicherungskasten-Belegungen
Sicherungsbelegung Audi A8 2018-2020…
Passagierabteil
In der Kabine befinden sich zwei Sicherungsblöcke:

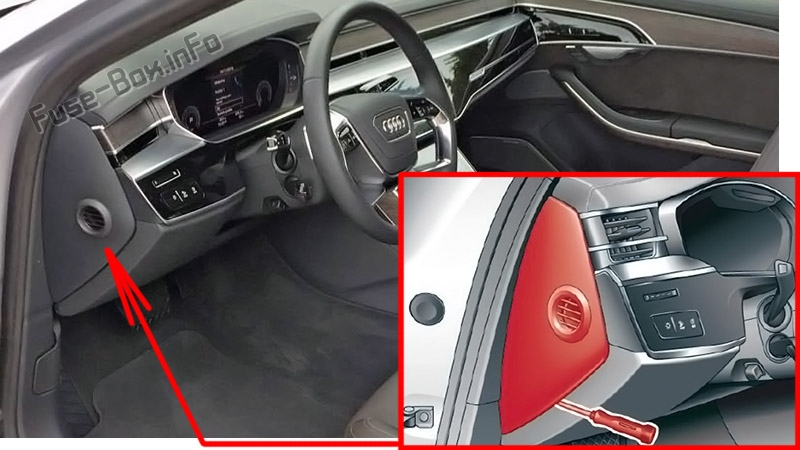

Die erste befindet sich auf der linken Vorderseite des Cockpits.

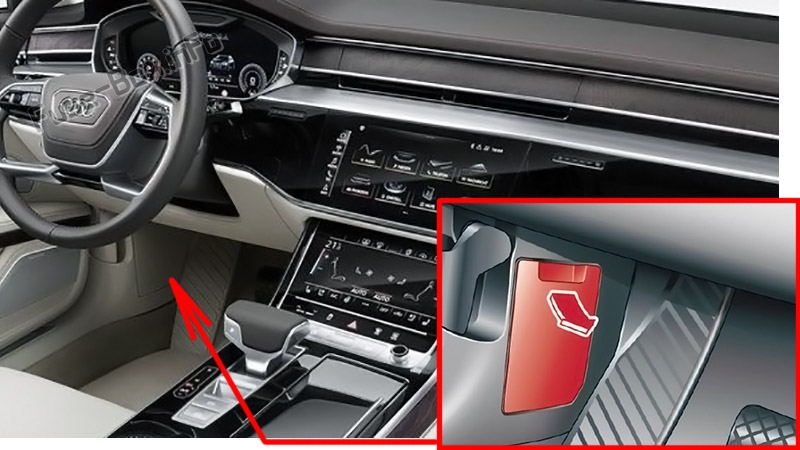

Und der zweite befindet sich hinter dem Deckel im linken Fußraum.
Gepäckraum
Es befindet sich auf der linken Seite des Kofferraums hinter der Seitenverkleidung.
ad vertisements
Sicherungskasten-Diagramme

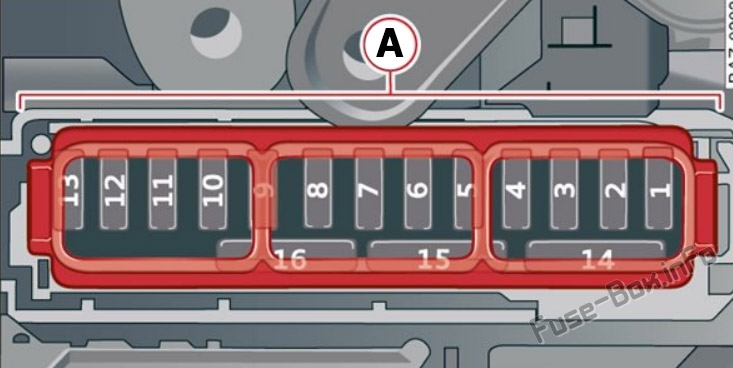

Sicherungsblech im Cockpit
Zuordnung der Sicherungen auf der linken Seite des Armaturenbretts (2018-2020)
| № | Beschreibung |
|---|---|
| A1 | 2018-2019: Klimatisierungssystem; 2020: Klimatisierungssystem, Innenluftsensor |
| A2 | Telefon, Dachantenne |
| A3 | 2018-2019: Klimatisierungssystem, Duftstoffsystem, Ionisator; 2020: Klimatisierungssystem, Duftstoffsystem, Partikelsensor |
| A4 | Head-up-Display |
| A5 | 2018-2019: Audi Musikschnittstelle; 2020: Audi Musikschnittstelle, USB-Buchsen |
| A7 | Lenksäulenschloss |
| A8 | Vorderes MMI-Display |
| A9 | Kombiinstrument |
| A10 | Lautstärkeregelung |
| A11 | Lichtschalter, Schalttafeln |
| A12 | Lenksäulenelektronik |
| A14 | Steuermodul des MMI-Infotainmentsystems |
| A15 | Lenksäulenverstellung |
| A16 | Lenkradheizung |

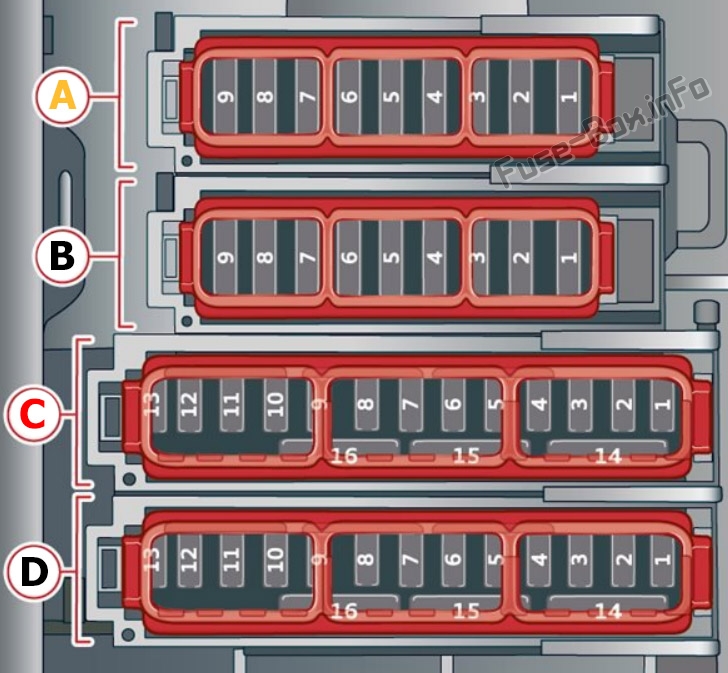

Fußraum-Sicherungsblech
ad vertisements
Zuordnung der Sicherungen im Fußraum (2018-2020)
| № | Beschreibung |
|---|---|
| Sicherungskasten A (braun) | |
| A1 | Motorzündspulen |
| A2 | Motorstart (Elektromotorkupplung) |
| A3 | Steuergerät für Scheibenwischer |
| A4 | Linke Scheinwerferelektronik |
| A5 | Gebläse für Klimatisierungssystem |
| A6 | Instrumententafel |
| A7 | Scheibenwischer |
| A9 | Panorama-Glasdach |
| Sicherungskasten B (schwarz) | |
| B1 | Motorhalterung |
| B2 | Steuergerät für linke hintere Tür |
| B3 | Scheibenwaschanlage / Scheinwerferwaschanlage |
| B4 | Rechte Scheinwerferelektronik |
| B5 | Vordersitzheizung |
| B6 | Steuergerät für rechte hintere Tür |
| B7 | Steckdosen |
| B8 | Steuergerät für linke Vordertür |
| B9 | 2018-2019: Nicht verwendet; 2020: Standheizung |
| Sicherungskasten C (rot) | |
| C1 | Diebstahlwarnanlage |
| C2 | Motorsteuerungsmodul |
| C5 | Horn |
| C6 | Feststellbremse |
| C7 | Gateway-Steuermodul (Diagnose) |
| C8 | Innenhimmelleuchten |
| C9 | Steuermodul für Fahrerassistenzsysteme |
| C10 | Airbag-Steuermodul |
| C11 | 2018-2019: Elektronische Stabilisierungskontrolle (ESC); 2020: Elektronische Stabilisierungskontrolle (ESC), Antiblockiersystem (ABS) |
| C12 | 2018-2019: Diagnosestecker, Licht- / Regensensor; 2020: Klimaanlage hinten, Diagnosestecker, Licht- / Regensensor |
| C13 | Klimatisierungssystem |
| C14 | Steuergerät für rechte Vordertür |
| C15 | Klimatisierungssystem, Körperelektronik |
| C16 | 2018-2019: Nicht verwendet; 2020: Bremssystem |
| Sicherungskasten D (schwarz) | |
| D2 | Motorkomponenten |
| D3 | Motorkomponenten |
| D4 | Motorkomponenten |
| D5 | Bremslichtsensor |
| D6 | Motorkomponenten |
| D7 | Motorkomponenten |
| D8 | Motorkomponenten |
| D9 | Motorkomponenten |
| D10 | Öldrucksensor, Öltemperatursensor |
| D11 | Motorstart |
| D12 | Motorkomponenten |
| D13 | Kühlerlüfter |
| D14 | Motorsteuerungsmodul |
| D15 | Motorsensoren |
| D16 | Benzinpumpe |

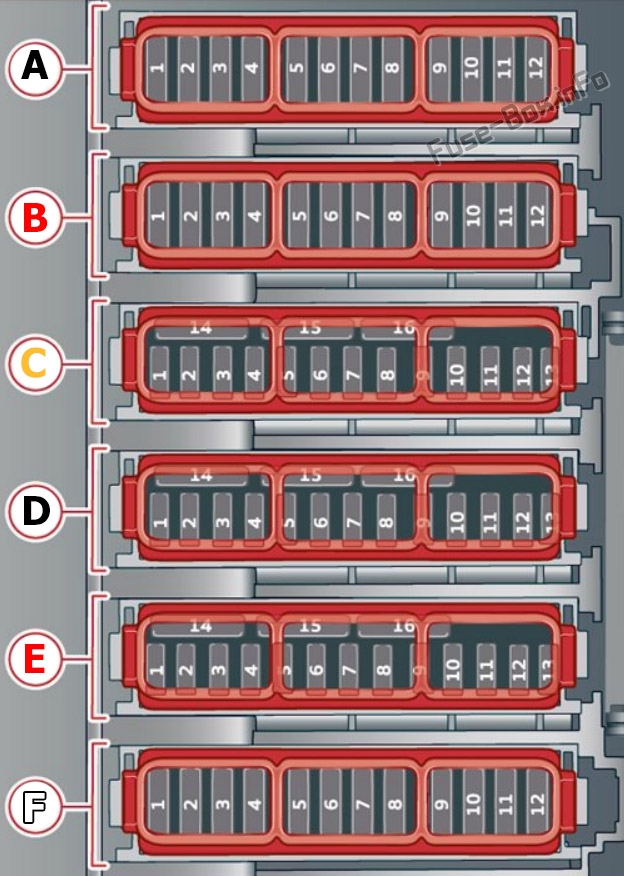

Sicherungskasten im Gepäckraum
ad vertisements
Zuordnung der Sicherungen im Kofferraum (2018-2020)
| № | Beschreibung |
|---|---|
| Sicherungskasten A (schwarz) | |
| A1 | 2018-2019: Nicht verwendet; 2020: Wärmemanagement |
| A5 | Luftfederung |
| A6 | Automatische Übertragung |
| A7 | Einstellung des rechten Rücksitzes |
| A8 | Rücksitzheizung |
| A9 | Zentralverriegelung, Rücklichter |
| A10 | Gurtstraffer vorne auf der Fahrerseite |
| A11 | 2018-2019: Zentralverriegelung, Heckrollo; 2020: Zentralverriegelung, Heckrollo, Tankklappe |
| A12 | Gepäckraumdeckel |
| Sicherungskasten B (rot) | |
| B1 | Gebläse des hinteren Klimatisierungssystems |
| B3 | 2018-2019: Nicht verwendet; 2020: Abgasbehandlung, Schallantrieb |
| B4 | Bedienfeld des hinteren Klimatisierungssystems |
| B5 | Rechtes Anhängerkupplungslicht |
| B6 | Positioniermotor für Anhängerkupplung |
| B7 | Anhängerkupplung |
| B8 | Linkes Anhängerkupplungslicht |
| B9 | Anhängerkupplungsbuchse |
| B10 | Sportdifferential |
| B11 | 2018-2019: Nicht verwendet; 2020: Abgasbehandlung |
| Sicherungskasten C (braun) | |
| C1 | Steuermodul für Fahrerassistenzsysteme |
| C2 | Audi-Telefonzelle hinten |
| C3 | Rücksitzverstellung |
| C4 | Seitenassistent |
| C5 | Unterhaltung auf dem Rücksitz (Audi Tablet) |
| C6 | Reifendruck-Kontrollsystem |
| C7 | Notrufsystem |
| C8 | 2018-2019: Kraftstofftanküberwachung; 2020: Funkempfänger der Standheizung, Überwachung des Kraftstofftanks |
| C9 | Wählhebel für Automatikgetriebe |
| C10 | 2018-2019: TV-Tuner; 2020: TV-Tuner, Datenaustausch-Steuermodul |
| C11 | Fahrzeugöffnung / -start (NFC) |
| C12 | Garagentor-Öffner |
| C13 | Rückfahrkamera, Peripheriekameras |
| C14 | Zentralverriegelung, Rücklichter |
| C15 | Einstellung des linken Rücksitzes |
| C16 | Vorderer Gurtstraffer auf der Beifahrerseite |
| Sicherungskasten D (schwarz) | |
| D1 | 2018-2019: Sitzbelüftung, Sitzheizung, Rückspiegel, Klimatisierungssystem, Steuerung des hinteren Klimatisierungssystems; 2020: Sitzbelüftung, Rücksitzheizung, Rückspiegel, Kühlschrank, Diagnosestecker |
| D2 | Gateway-Steuermodul (Kommunikation) |
| D3 | Schallaktuator |
| D4 | Getriebeheizventil |
| D5 | 2018-2019: Motorstart; 2020: Motorstart, Elektromotor |
| D7 | 2018-2019: Nicht verwendet; 2020: Aktives Gaspedal |
| D8 | 2018-2019: Nachtsichthilfe; 2020: Nachtsichthilfe, aktive Federung |
| D9 | Adaptiver Kreuzfahrtassistent |
| D11 | Kreuzungsassistent, Fahrerassistenzsysteme |
| D12 | 2018-2019: Nicht verwendet; 2020: Außengeräusch |
| D14 | Rechter Scheinwerfer |
| D15 | Linker Scheinwerfer |
| Sicherungskasten E (rot) | |
| E1 | 2018-2019: Nicht verwendet; 2020: Aktive Federung |
| E2 | 2018-2019: Nicht verwendet; 2020: Service-Trennschalter |
| E3 | Kühlschrank |
| E4 | 2018-2019: Nicht verwendet; 2020: Elektromotor |
| E5 | Bremssystem |
| E6 | 2018-2019: Nicht verwendet; 2020: Hochspannungsbatterie-Wasserpumpe |
| E7 | 2018-2019: Nicht verwendet; 2020: Innenraumklimatisierung |
| E8 | 2018-2019: Nicht verwendet; 2020: A / C-Kompressor |
| E9 | Zusatzbatterie-Steuermodul |
| E10 | 2018-2019: Nicht verwendet; 2020: Hochvoltbatterie |
| E11 | 2018-2019: Nicht verwendet; 2020: Hochvoltbatterie |
| E14 | 2018-2019: Nicht verwendet; 2020: Wärmemanagement |
| E15 | 2018-2019: Nicht verwendet; 2020: Wärmemanagement |
| Sicherungskasten F (weiß) | |
| F1 | Heizung der hinteren Mittelarmlehne |
| F2 | Schiebedach hinten |
| F3 | CD / DVD-Player |
| F5 | Netzsteckdose |
| F6 | Beifahrerseitiger Sicherheitsgurtstraffer hinten |
| F7 | Vordere Mittelarmlehnenheizung |
| F8 | Fußstützenheizung hinten |
| F11 | Rücksitzfernbedienung |
| F12 | Fahrerseitiger Sicherheitsgurtstraffer hinten |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Audi A8/S8 D5/4N?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
