Hier finden Sie die Sicherungskasten-Belegung für den Toyota Avalon XX30 der Baujahre 2005 bis 2012. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Toyota Avalon 2005-2012
- Übersicht Fahrgastraum
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Toyota Avalon XX30?
- Was zeigt die Sicherungsbelegung?
- Weitere Toyota Sicherungskasten-Belegungen
Sicherungsanordnung Toyota Avalon 2005-2012
Die Sicherungen des Zigarettenanzünders (Steckdose) im Toyota Avalon sind die Sicherungen #29 „CIG“ (Zigarettenanzünder) und #30 „PWR OUTLET“ (Steckdose) im Sicherungskasten der Instrumententafel.
Übersicht Fahrgastraum
Sicherungskasten im Fahrgastraum
Lage des Sicherungskastens

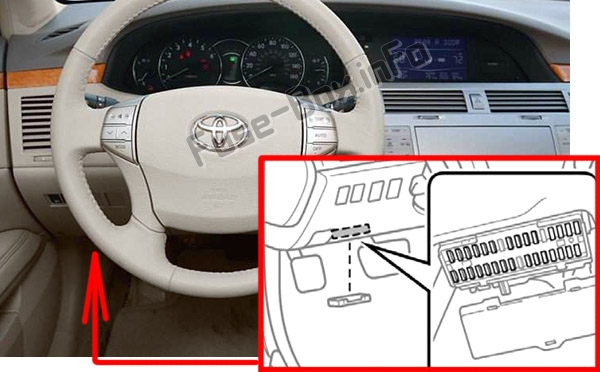

Der Sicherungskasten befindet sich unter der Instrumententafel (auf der Fahrerseite), unter der Abdeckung.

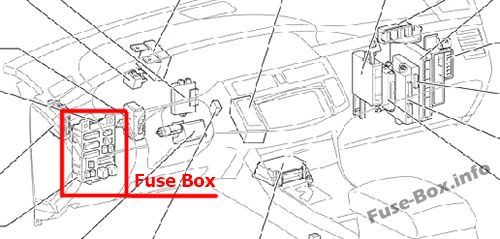

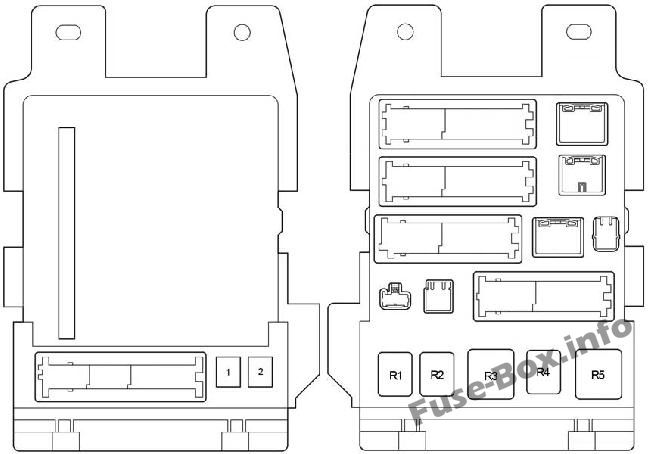

Sicherungsdiagramm
ad vertisements

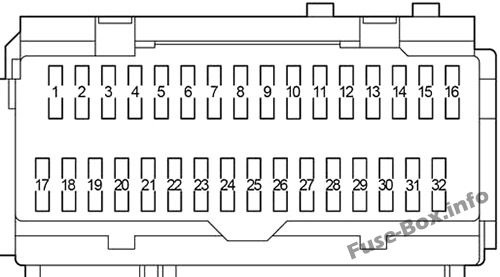

Belegung der Sicherungen im Fahrgastraum
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | RR-TÜR | 25 | 2005-2009: Fensterheber (für Beifahrer hinten rechts) |
| 1 | RR-TÜR | 20 | 2010-2012: Fensterheber (für Beifahrer hinten rechts) |
| 2 | RL TÜR | 25 | 2005-2009: Fensterheber (für Beifahrer hinten links) |
| 2 | RL TÜR | 20 | 2010-2012: Fensterheber (für Beifahrer hinten links) |
| 3 | FR TÜR | 25 | 2005-2009: Fensterheber (Beifahrer), Fahrpositionsspeichersystem |
| 3 | FR TÜR | 20 | 2010-2012: Fensterheber (Beifahrer), Fahrpositionsspeichersystem memory |
| 4 | NEBEL | fünfzehn | Nebelscheinwerfer |
| 5 | OBD | 7,5 | On-Board-Diagnosesystem |
| 6 | MPX-B | 7,5 | Multiplex-Kommunikationssystem |
| 7 | – | – | – |
| 8 | P/W | 25 | 2005-2009: Power Widow, Fahrpositionsspeichersystem |
| 8 | FL-TÜR | 20 | 2010-2012: Fensterheber, Fahrpositionsspeichersystem |
| 9 | KRAFTSTOFF OFFEN | 7,5 | Türöffner für Tankeinfüllöffnung |
| 10 | AM1 | 7,5 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Startsystem, Zündsystem |
| 11 | Klimaanlage | 7,5 | Klimaanlage |
| 12 | S-HTR | 20 | 2008-2012: Klimaanlage |
| 13 | TÜR NR.2 | 25 | Multiplex-Kommunikationssystem |
| 14 | S/DACH | 30 | Elektrisches Monddach |
| fünfzehn | SCHWANZ | 10 | Standlicht, Kennzeichenbeleuchtung, Rücklicht, Seitenmarkierungsleuchten vorn und hinten |
| 16 | PANEL | 7,5 | Sitzheizung, Navigationssystem, Notblinker, elektronisch gesteuertes Automatikgetriebe, Handschuhfachbeleuchtung, Instrumententafelbeleuchtung, Steckdosen |
| 17 | ECU IG NO.1 | 7,5 | 2005-2006: Center Display, Schaltschloss-Steuerung, elektrisches Monddach, Multiplex-Kommunikationssystem |
| 17 | ECU IG NO.1 | 10 | 2007-2012: Center Display, Schaltsperrensteuerung, elektrisches Schiebedach, Multiplex-Kommunikationssystem, Reifendruckkontrollsystem (Warnsystem) |
| 18 | ECU IG NO.2 | 7,5 | Antiblockiersystem, dynamisches Laser-Geschwindigkeitsregelsystem, automatisches Leuchtweitenregulierungssystem, Fahrzeugstabilitätskontrollsystem, Multiplex-Kommunikationssystem |
| 19 | HTR | 7,5 | Klimaanlage, Instrumententafelbeleuchtung, elektrisches Kühlgebläse |
| 20 | A/C COMP | 7,5 | Klimaanlage |
| 21 | S-HTR | 20 | 2005-2007: Klimaanlage |
| 22 | ANZEIGE NR.1 | 10 | Rückfahrscheinwerfer, Navigationssystem, Notfallblinker |
| 23 | WIP | 30 | Scheibenwischer |
| 24 | RR S/SHADE | 10 | Elektrischer Sonnenschutz hinten |
| 25 | – | – | Nicht benutzt |
| 26 | IGN | 10 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Wegfahrsperre, SRS-Airbag-System, Beifahrer-Insassenklassifizierungssystem, Smart-Key-System, Startersystem |
| 27 | ANZEIGE NR.2 | 7,5 | Anzeigen und Meter, Center Display |
| 28 | ECU-ACC | 7,5 | Elektrische Rückspiegel, Mitteldisplay, Schaltsperrsystem, Multiplex-Kommunikationssystem |
| 29 | CIG | fünfzehn | Zigarettenanzünder |
| 30 | PWR-AUSGANG | fünfzehn | Steckdose |
| 31 | RADIO NR.2 | 7,5 | Audiosystem |
| 32 | MIR HTR | 10 | Antibeschlagsanlage für Außenspiegel |
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | P/SITZ | 30 | Elektrische Sitze |
| 2 | ENERGIE | 30 | Elektrische Fensterheber |
| Relais | |||
| R1 | Nebellichter | ||
| R2 | Rückleuchten | ||
| R3 | Zubehörrelais (ACC) | ||
| R4 | Leistungsrelais (PWR) | ||
| R5 | Zündung (IG1) |
ad vertisements
Motorraum-Sicherungskasten
Lage des Sicherungskastens

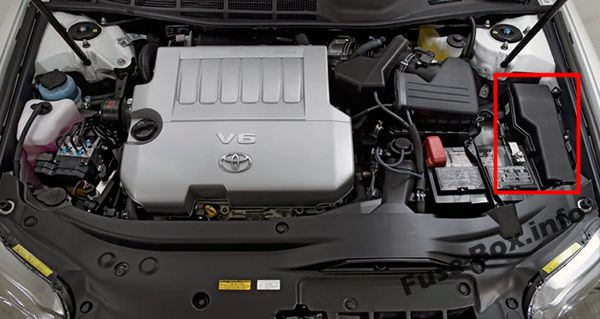

Der Sicherungskasten befindet sich im Motorraum (links)
Sicherungsdiagramm
ad vertisements

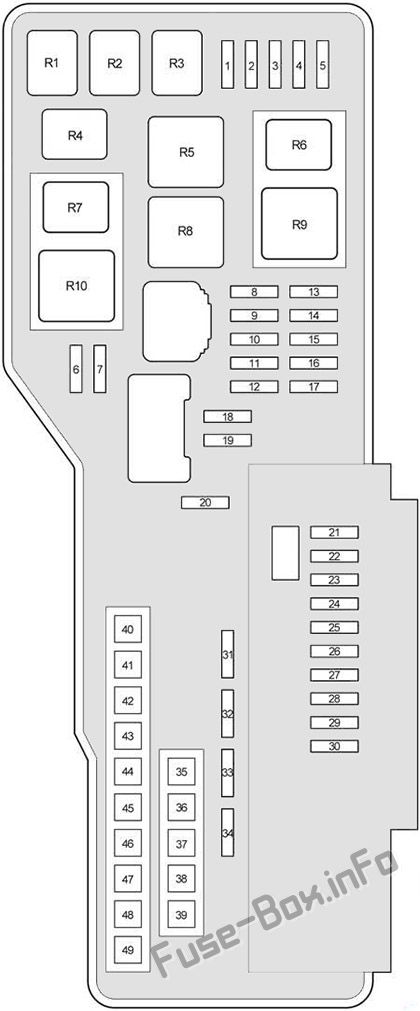

Zuordnung der Sicherungen und Relais im Motorraum
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | EFI NR.2 | 10 | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 2 | STOPP NR.2 | 7,5 | Bremslichter, hoch montiertes Bremslicht, Fahrzeugstabilitätskontrollsystem, Antiblockiersystem |
| 3 | RADAR-CC | 7,5 | 2005-2010: Fahrzeugstabilitätskontrollsystem |
| 4 | KOPF RH LWR | fünfzehn | Rechter Scheinwerfer (Abblendlicht) |
| 5 | KOPF LH LWR | fünfzehn | Scheinwerfer links (Abblendlicht) |
| 6 | STOPP Nr.3 | 7,5 | 2008-2012: Elektronisch gesteuertes Getriebesystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 7 | INJ | fünfzehn | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 8 | – | – | – |
| 9 | STOPP Nr. 1 | fünfzehn | Multiplex-Kommunikationssystem |
| 10 | STR-SPERRE | 25 | 2005-2010: Lenkschlosssystem |
| 10 | STR-SPERRE | fünfzehn | 2011-2012: Lenkschlosssystem |
| 11 | IMMOBI | 7,5 | 2005-2007: Wegfahrsperre, Smart-Key-System |
| 11 | EFI Nr.3 | 7,5 | 2008-2012: Smart-Key-System, elektronisch gesteuertes Übertragungssystem |
| 12 | AMPERE | 30 | Audiosystem |
| 13 | – | – | – |
| 14 | – | – | Kurzer Stift Nr. 1 |
| fünfzehn | RAD NR.1 | fünfzehn | Audiosystem, Center Display, Navigationssystem |
| 16 | ECU-B | 10 | Center-Display, Multiplex-Kommunikationssystem |
| 17 | KUPPEL | 7,5 | Anzeigen und Messgeräte, Uhr, persönliche Beleuchtung vorn, Innenbeleuchtung an der Tür, Garagentoröffner, persönliche Beleuchtung hinten, Kofferraumbeleuchtung |
| 18 | TURN/HAZ | fünfzehn | Blinker |
| 19 | IG2 | 25 | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 20 | – | – | – |
| 21 | GESCHOREN | 7,5 | Horn |
| 22 | WASCHMASCHINE | 20 | Scheibenwaschanlage |
| 23 | A/F | 25 | Luft-Kraftstoff-Verhältnis-Sensor |
| 24 | KOPF RECHTS UPR | fünfzehn | Rechter Scheinwerfer (Fernlicht) |
| 25 | KOPF LH UPR | fünfzehn | Scheinwerfer links (Fernlicht) |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | HORN | 10 | Horn |
| 29 | – | – | Hörner |
| 30 | EFI NR.1 | 25 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Kraftstoffpumpe |
| 31 | ETCS | 10 | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 32 | ALT-S | 7,5 | Ladestation |
| 33 | TÜR NR.1 | 25 | Multiplex-Kommunikationssystem |
| 34 | AM2 | 7,5 | Startersystem |
| 35 | ALT | 120 | Ladesystem, „RR DEF“, „ABS/VSC NO2.“ „HEATER“, „ABS/VSC NO.1“, „RDI FAN“, „WASHER“ und „S-HORN“ Sicherungen |
| 35 | ALT | 140 | Ladesystem, „RR DEF“, „ABS/VSC NO2.“ „HEATER“, „ABS/VSC NO.1“, „RDI FAN“, „WASHER“ und „S-HORN“ Sicherungen |
| 36 | – | – | – |
| 37 | MAIN | 40 | Scheinwerfer |
| 38 | – | – | – |
| 39 | ST/AM2 | 30 | Startersystem |
| 40 | HEIZUNG | 50 | Klimaanlage |
| 41 | ABS/VSC NR.1 | 50 | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem |
| 42 | RDI-FAN | 50 | Elektrischer Lüfter |
| 43 | ABS/VSC NR.2 | 30 | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem |
| 44 | RR DEF | 50 | Heckscheibenheizung, Außenspiegelheizung |
| 45 | – | – | – |
| 46 | – | – | – |
| 47 | – | – | – |
| 48 | – | – | – |
| 49 | – | – | – |
| Relais | |||
| R1 | NS | Anlasser | |
| R2 | MG CLT | Klimakompressor Kupplung | |
| R3 | IG2 | Zündung | |
| R4 | BRK | Bremslichter | |
| R5 | RR DEF | Heckscheibenheizung | |
| R6 | ST-Schnitt | Anlasser | |
| R7 | VSC Nr. 1 | Fahrzeugstabilitätskontrolle | |
| R8 | LÜFTER Nr. 1 | Elektrischer Lüfter | |
| R9 | KOPF | Scheinwerfer | |
| R10 | VSC NR.2 | Fahrzeugstabilitätskontrolle |
